Farona 82365 - Lampe Kichler - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe suspendue
Marque	Kichler
Modèle	Farona 82365
Tension d'alimentation	120 V, 60 Hz
Puissance max de l'ampoule	75 W
Type d'ampoule	Culot moyen (E26)
Nombre d'ampoules	1
Temps d'assemblage	30 à 60 minutes
Hauteur réglable	Oui, par chaîne (maillons amovibles)
Matériau du verre	Verre
Matière du corps	Métal
Utilisation	Intérieur
Certification	ETL ou CSA
Entretien	Linge doux et savon non abrasif ; verre nettoyable à l'eau tiède et savon doux
Sécurité	Couper le courant avant installation ; installation par électricien certifié recommandé ; ne pas dépasser la puissance nominale
Pièces incluses	Couverture, support de fixation, tige filetée, écrous hexagonaux (3), douille, tube fileté avec boucle, anneau de contrôle, bague de l'anneau du couverture, anneau de suspension du couverture, raccord, chaîne, verre, anneau de douille, capuchons de connexion (3), vis à métaux courtes (2)
Service client	800-554-6504, lun-ven 8h-16h30 HNE
Réparabilité	Pièces disponibles (contacter le service client)
Outils requis (non inclus)	Tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité, pinces (2)
Proposition 65	Peut exposer au plomb - www.p65warnings.ca.gov

FOIRE AUX QUESTIONS - Farona 82365 Kichler

Quelle est la puissance maximale d'ampoule recommandée pour cette lampe ?

La puissance maximale est de 75 watts pour une ampoule à culot moyen (E26). Ne pas dépasser cette puissance pour éviter tout risque.

Puis-je utiliser une ampoule LED ou fluocompacte ?

Oui, vous pouvez utiliser une ampoule LED ou fluocompacte de puissance équivalente (max 75W) à condition qu'elle ait un culot E26.

Comment régler la hauteur de la lampe ?

La hauteur se règle en ajoutant ou retirant des maillons de la chaîne. Ouvrez les maillons avec des pinces, insérez ou retirez, puis refermez-les complètement.

Dois-je couper le courant avant d'installer la lampe ?

Oui, impérativement. Coupez le courant au niveau du panneau principal avant toute manipulation pour éviter les risques d'électrocution.

Puis-je installer cette lampe moi-même ?

Si vous avez des connaissances en électricité, oui. Sinon, il est recommandé de faire appel à un électricien certifié pour respecter les codes locaux.

Comment nettoyer la lampe et l'abat-jour ?

Utilisez un linge doux et humide avec un savon non abrasif. L'abat-jour en verre peut être nettoyé à l'eau tiède et au savon doux, jamais au lave-vaisselle. Évitez les nettoyants pour vitres.

Que faire si une pièce manque dans l'emballage ?

Ne tentez pas d'assembler le produit. Contactez le service client Kichler au 800-554-6504 avant de retourner l'article.

Cette lampe est-elle certifiée pour une utilisation au Canada ?

Oui, la lampe est certifiée ETL ou CSA selon les normes nord-américaines. Suivez les instructions de câblage spécifiques pour le Canada.

Quel type de fil électrique est utilisé pour le raccordement ?

Les fils du luminaire sont noir (phase) et blanc (neutre), ou un cordon parallèle SPT-1 avec un fil rond et un fil rainuré. Suivez le guide de raccordement de la notice.

La lampe est-elle garantie ?

La notice ne mentionne pas explicitement de garantie, mais Kichler offre un service client. Consultez le site kichler.com ou appelez le 800-554-6504 pour plus d'informations.

MODE D'EMPLOI Farona 82365 Kichler

Numéro de série ____ Date d'achat ____

Des questions, des problèmes, des pièces manquantes? Avant de retourner le produit à votre détaillant, appelez notre service à la clientèle au 800-554-6504, entre 8 h et 16 h 30 (HNE) du lundi au vendredi. kichler.com/customer-care/contact-us

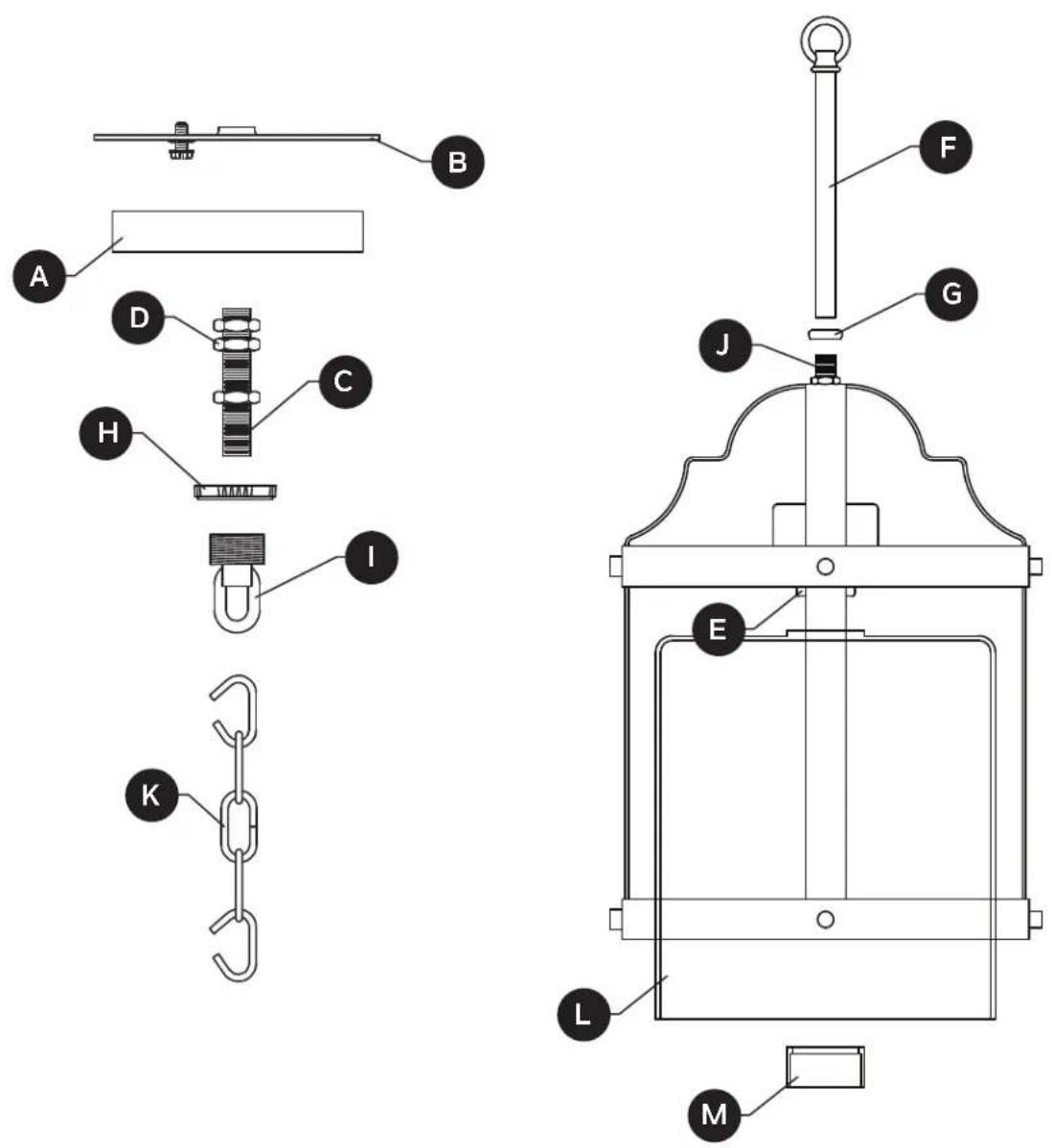

PIÈCE	DESCRIPTION	QTÉ
A	Couverture	1
B	Support de fixation	1
C	Tige fileté	1
D	Écrou hexagonal	3
E	Douille	1
F	Tube fileté avec boucle	1
G	Anneau de contrôle	1

PIÈCE	DESCRIPTION	QTÉ
H	Bague de l'anneau du couverture	1
I	Anneau de suspension du couverture	1
J	Raccord	1
K	Chaîne	1
L	Verre	1
M	Anneau de douille	1

Capuchon de connexion

Qté : 3

Vis à métaux courte Qté : 2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES – Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.
• ATTENTION:

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

• N'utilisez pas d'ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.
  • Proposition 65 de la Californie

AVERTISSEMENT: ce produit peut vous exposer au plomb, ce qui est reconnu par l'État de Californie comme cause de cancer, d'anomalies congénitales ou d'autres dommages à la reproduction. Pour plus d'informations, visitez www.p65warnings.ca.gov

ATTENTION

• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation ETL ou C.S.A. du luminaire.

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité, pinces (2).

Débutant

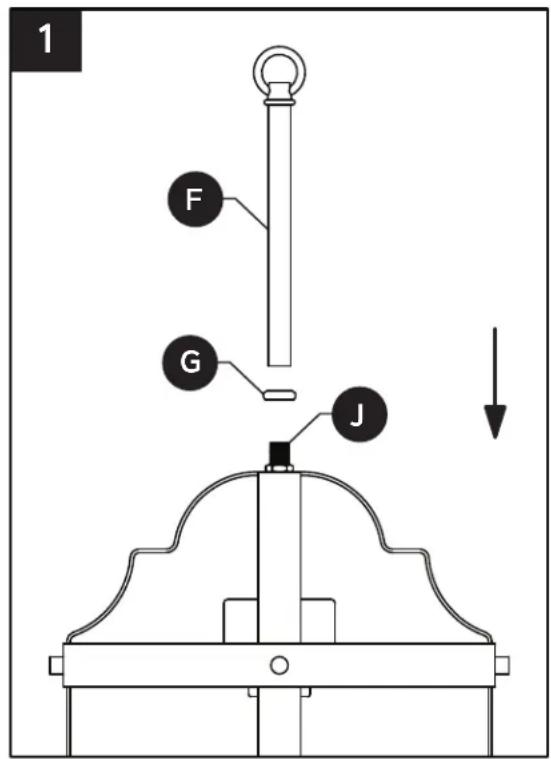

1. Passer la anneau de contrôle (G) par-dessus le raccord (J). Visser le tuyau fileté avec boucle (F) au raccord (J).

REMARQUE : Le câble électrique doit être tiré à travers les pièces individuelles lorsqu'elles sont installées à cette étape-ci et aux suivantes.

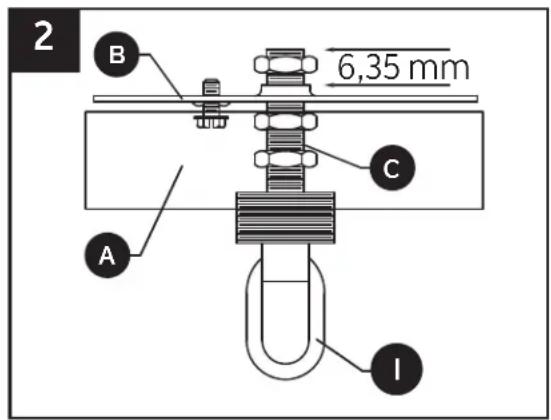

1. Insérez le tige fileté (C) dans le support de fixation (B) en respectant ce qui suit :

2. La tige filetée (C) doit dépasser 6.35 mm la partie centrale surélevée du support de fixation (B).

3. La tige filetée (C) doit être positionnée de façon à ce que la moitié du filetage extérieur du bague de collier à anneau (I) dépasse du couvercle (A) lorsque celui-ci est fixé.

Remarque : Le couvercle (A) est nécessaire uniquement pour déterminer la position de la tige filetée et de l'anneau de suspension. Il sera installé à une étape ultérieure.

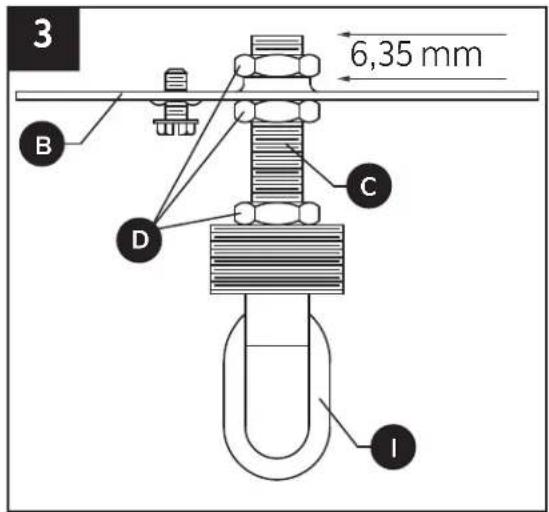

1. Après avoir déterminé la position appropriée de la tige filetée (C) et du support de fixation (B), fixez-les de la façon décrite ci-dessous à l'aide des écrous hexagonaux (D) :

2. Vissez un écrou hexagonal (D) sur la tige filetée (C) et fixez-le à la partie surélevée du support de fixation (B).

3. Vissez un autre écrou hexagonal (D) sur la tige filetée (C) et fixez-le à la partie plate du support de fixation (B).

4. Vissez le dernier écrou hexagonal (D) sur la tige filetée (C) et fixez-le au bague de collier à anneau (I).

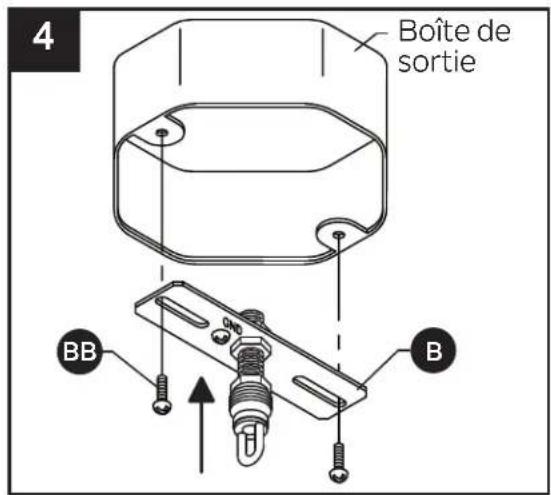

5. Fixez le support de fixation (B) à la boîte de sortie (non incluse) à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courte

×2

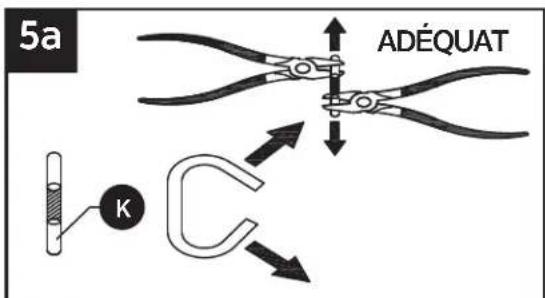

1. Pour ouvrir les maillons de chaîne :

Localiser la fente sur le maillon de la chaîne (K) qui doit être ouvert et retiré. Placez une paire de pinces (non incluses) de chaque côté de la fente et faites-les pivoter dans des directions opposées afin d'ouvrir le maillon. Le maillon ouvert devrait avoir la forme de la lettre « C ».

Ne faites pas pivoter les extrémités des maillons de façon à ce qu'ils ne puissent pas être déposés à plat.

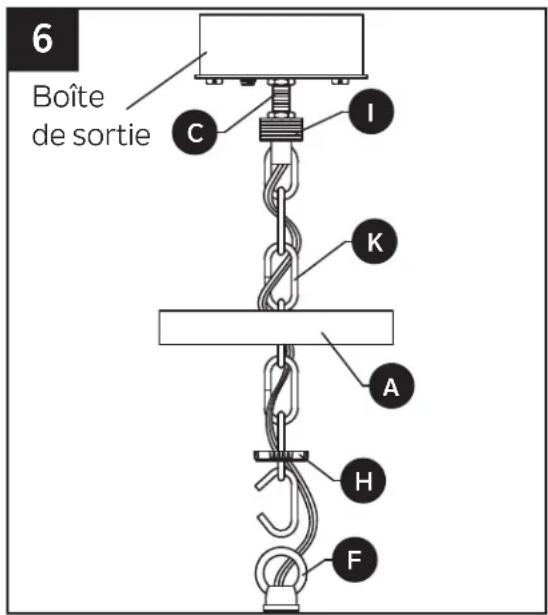

1. Faites passer la chaîne (K) à travers la bague de collier à anneau (H) et le couvercle (A). À l'aide des maillons ouverts, fixez une extrémité de la chaîne (K) au bague de collier à anneau (I) et l'autre extrémité à tube fileté avec boucle (F). Faites passer les fils électriques et les fils de mise à la terre du luminaire dans un maillon de la chaîne sur deux et à travers la tige filetée (C), puis dans la boîte de sortie. Placez la bague de collier à anneau (H) et le couvercle (A) sur la chaîne (K).

REMARQUE : Vous pouvez ajouter ou retirer des maillons une fois que vous avez décidé de la longueur de la chaîne.

ATTENTION : Afin de prévenir les dommages causés par une chute, assurez-vous que les maillons ouverts sont complètement fermés une fois l'article assemblé.

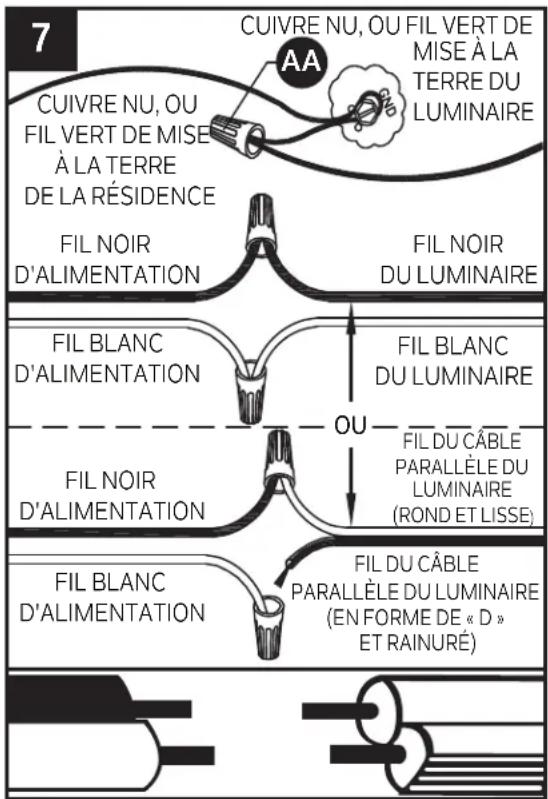

1. Guide de raccordement électrique

Fil de mise à la terre :

- Pour une installation aux États-Unis :

enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (B), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le

luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (B).

Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

- Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).

- Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

× 3

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;

• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

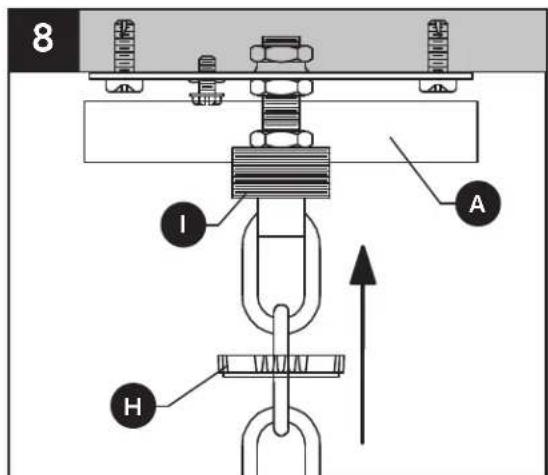

• Placez le couvercle (A) sur l'anneau de suspension du couvercle (I). Fixez la bague de collier (H) au anneau de suspension du couvercle (I) pour maintenir le couvercle (A) en place.

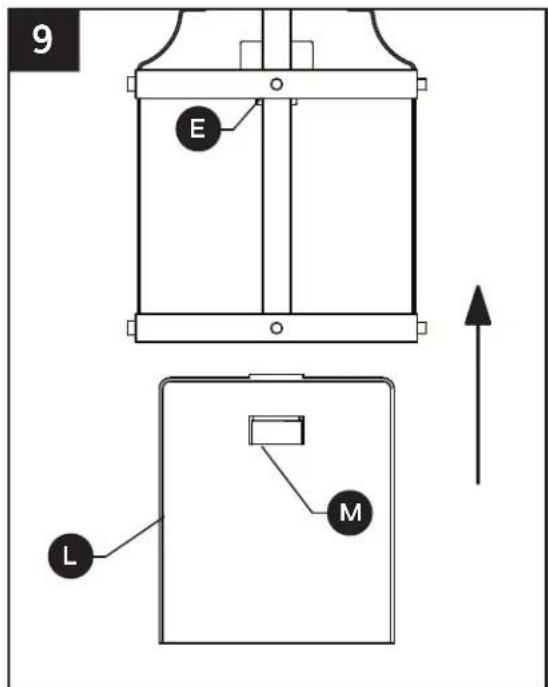

• Soulever le verre (L) par-dessus la douille (E). Ensuite, soulever l'anneau de la douille (M) et visser sur la douille (E).

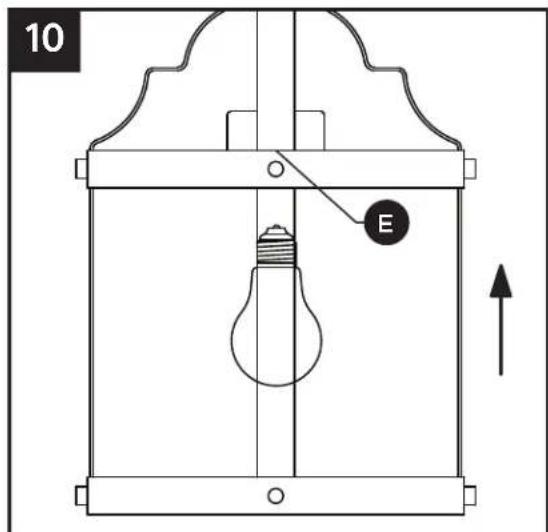

• Insérez une ampoule à culot moyen de 75 watts max. ou un équivalent LFC/DEL (non fournie) dans la douille (E).

• Vérifiez toujours que le courant est coupé avant de nettoyer cet article.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.2. L'ampoule est usée ou brisée. 2. Remplacez l'ampoule.	1. Vérifiez si le luminaire est bien branché.

KICHLER®
