MANUAL DE USUARIO Jaylen 82415 Kichler

Número de serie ____ Fecha de compra ____

Intertek

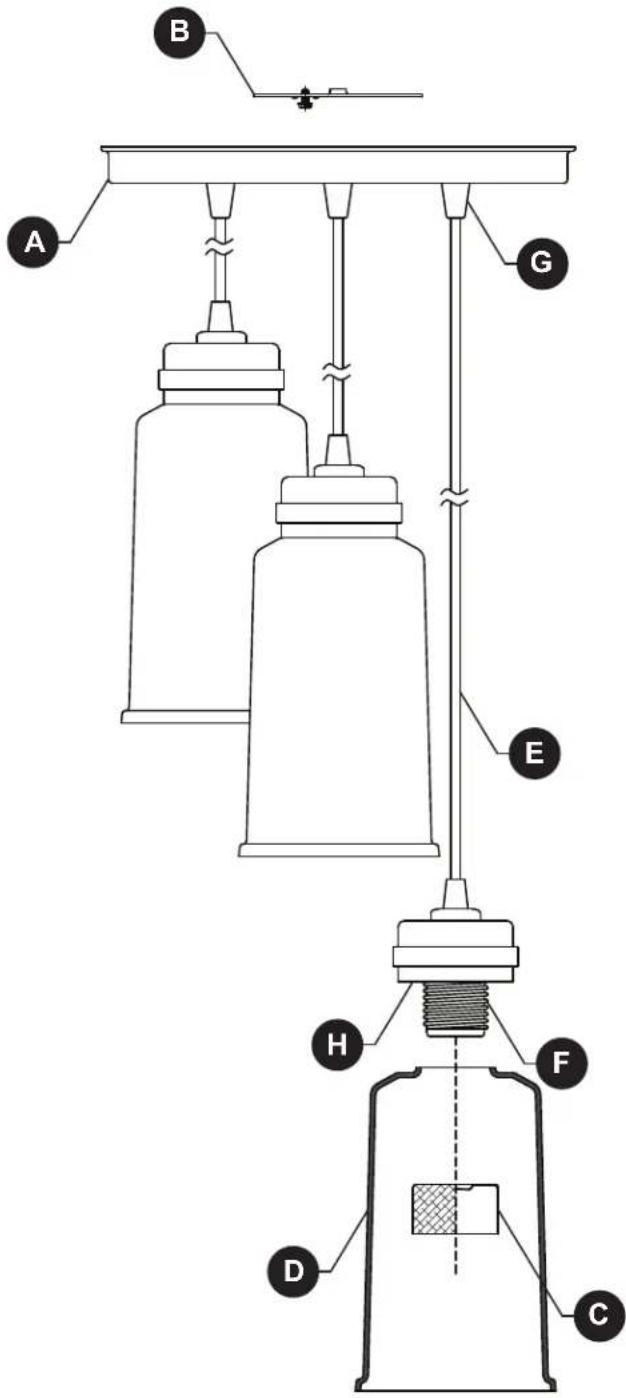

PIEZA	DESCRIPCIÓN	CANTIDAD
A Cubierta	1
B Abrazadera de montaje 1
C Anillo del portalámparas		3
D Pantalla de vidrio 3
E Cable (preensamblado en la base (A)) 3
F Portalámpara (preensamblado en el cable (E)) 3
G Conector de compresión (preensamblado en la base (A)) 3
H Taza de la base del portalámparas		3

Conectores de cables Cant.: 3

Tornillos para metales cortos Cant.: 2

Perillas roscadas Cant.: 2

Tornillos para metales largos Cant.: 2

Arandela de seguridad Cant.: 2

INFORMACIÓN DE SEGURIDAD

Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto.

ADVERTENCIA

• PRECAUCIÓN – RIESGO DE DESCARGA ELÉCTRICA –
  Desconecte la electricidad en el panel principal del interruptor automático o caja principal de fusibles antes de comenzar y durante la instalación.
• ADVERTENCIA:
  Este accesorio está destinado a la instalación de acuerdo con el National Electrical Code (NEC) y todas las especificaciones del código local. Si no está familiarizado con los requisitos del código, la instalación se recomienda un electricista certificado.
• No utilice bombillas de un vataje mayor al especificado en esta lámpara.
  • Prop. 65 de California

ADVERTENCIA: Este producto puede exponerlo a productos químicos, incluido el plomo, lo cual es conocido en el Estado de California como causante de cáncer, defectos de nacimiento y otros daños al sistema reproductivo. Para obtener mayor información, visite www.p65warnings.ca.gov

PRECAUCIÓN

• Si tiene dudas sobre la instalación de esta lámpara, o si el funcionamiento de la misma falla por completo, sírvase ponerse en contacto con un electricista calificado y con licencia.
• Todas las piezas deben usarse como lo indican estas instrucciones. No reemplace las piezas, no omita piezas durante la instalación ni utilice piezas gastadas o rotas. El incumplimiento de esta indicación podría invalidar la calificación ETL de esta lámpara.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de que todas las partes estén disponibles. Compare las partes con la lista de contenido del empaque y la lista de contenido de aditamentos para el ensamblaje. Si alguna pieza falta o está dañada, no intente ensamblar el producto.

Tiempo estimado de ensamblaje: 30 minutos a 1 hora.

Herramientas necesarias para el ensamblaje (no se incluyen): Destornillador Phillips, destornillador de cabeza plana, pinzas pelacables, cinta aislante, escalera, gafas de seguridad.

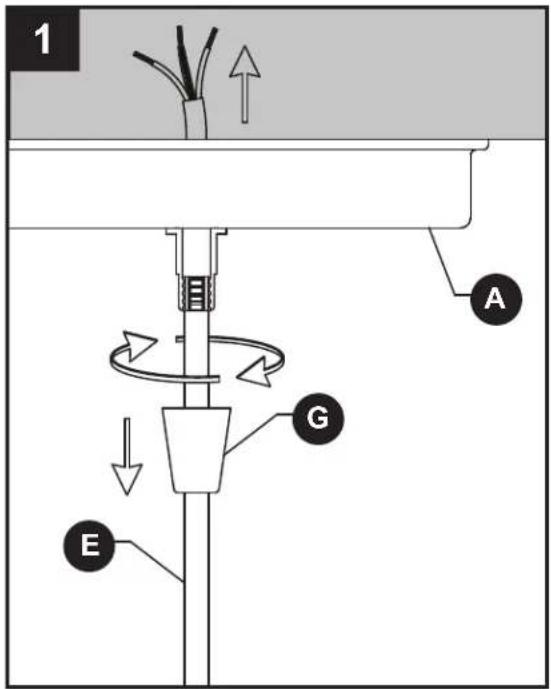

1. La longitud en la que cada cable (E) de esta lámpara puede colgar es ajustable. Sostenga la cubierta (A) pegada al techo y determine la longitud deseada para cada cable (E) antes de ensamblar la lámpara.

Desajuste el conector de compresión (G) para liberar el cable (E) según sea necesario para lograr la altura deseada. Luego enrosque el conector de compresión (G) de regreso en su lugar para asegurar el cable (E).

Deje la lámpara a un lado por el momento.

1 A G E

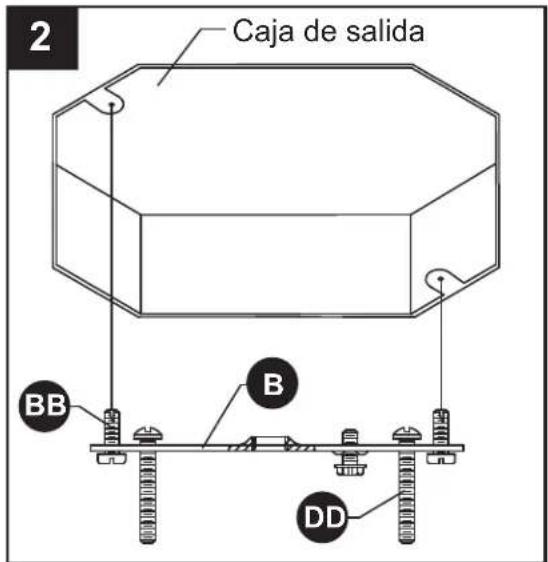

1. Oriente el soporte de montaje (B) de modo que la parte central elevada sobresalga en la caja eléctrica (no se incluye). Inserte tornillos largos para metal (DD) a través del soporte de montaje (B) de manera que los tornillos largos para metal (DD) sobresalgan hacia afuera. Conecte el soporte de montaje (B) a la caja eléctrica con tornillos cortos para metal (BB).

BB	Tornillos para metales cortos		x 2
DD	Tornillos para metales largos		x 2

2 Caja de salida BB B DD

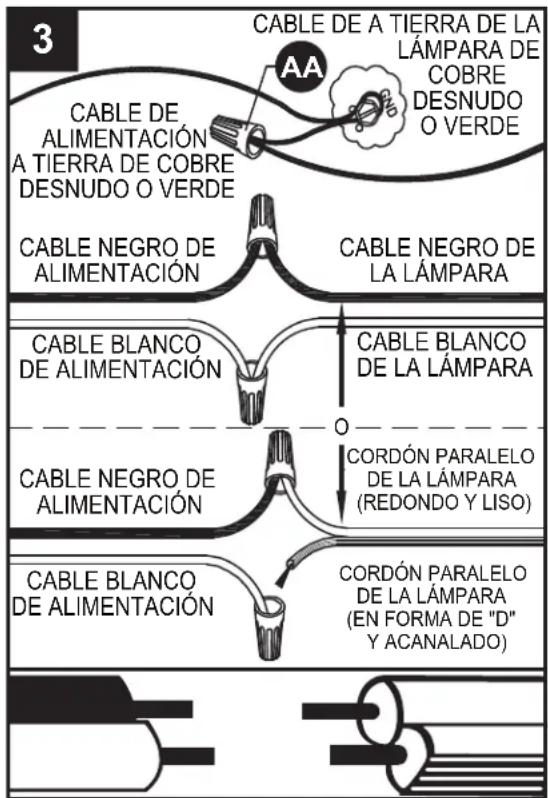

3. Guía para la conexión de los conductores:

Conductor de puesta a tierra:

- Para la instalación en los Estados Unidos: Coloque el conductor de puesta a tierra de la caja de salida alrededor del tornillo de puesta a tierra preensamblado en el soporte de montaje (B), a no menos de 5,08 cm del extremo del conductor. Apriete el tornillo de puesta a tierra. Si la lámpara cuenta con un conductor de puesta a tierra, conéctelo al conductor de puesta a tierra de la caja de salida con un conector de cables (AA).

- Para la instalación en Canadá: Si la lámpara cuenta con un conductor de puesta a tierra, enróllelo alrededor del tornillo de puesta a tierra en el soporte de montaje (B). Apriete el tornillo de puesta a tierra. Conecte el conductor de puesta a tierra de la lámpara al conductor de puesta a tierra de la caja de salida con un conector de cables (AA).

Conductores de suministro:

- Conecte el conductor neutro de suministro de la caja de salida (blanco) al conductor neutro de la lámpara (blanco o cable paralelo "D" y estriado).

- Conecte el conductor de suministro (negro) de la caja de salida al conductor de la lámpara (negro o cordón en paralelo redondo y liso).

Conectores de cables

x 3

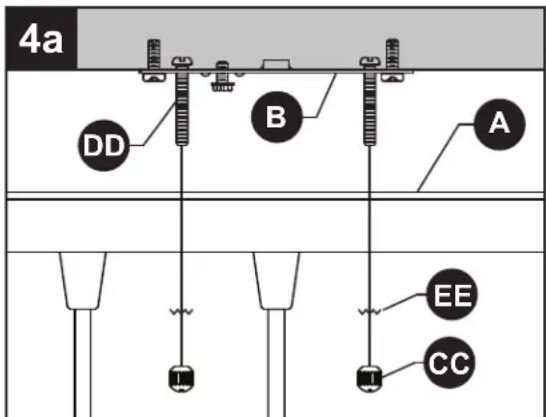

4a. Pase la cubierta (A) sobre los tornillos para metal largos (DD) que sobresalen del soporte de montaje (B) y fijelo en su lugar con las arandelas de seguridad (EE) y las perillas roscadas (CC).

NOTA: Asegúrese de que todos los cables estén dentro de la cubierta (A) y no queden apretados entre la cubierta (A) y el soporte de montaje (B), o la cubierta (A) y el techo.

Arandela de seguridad

x 2

NOTA :

Los conductores de la lámpara serán:

- Blanco y negro.

- Conductor de cable paralelo SPT-1 de lámpara con un conductor liso redondo y un conductor "D" estriado.

4a DD B A EE CC

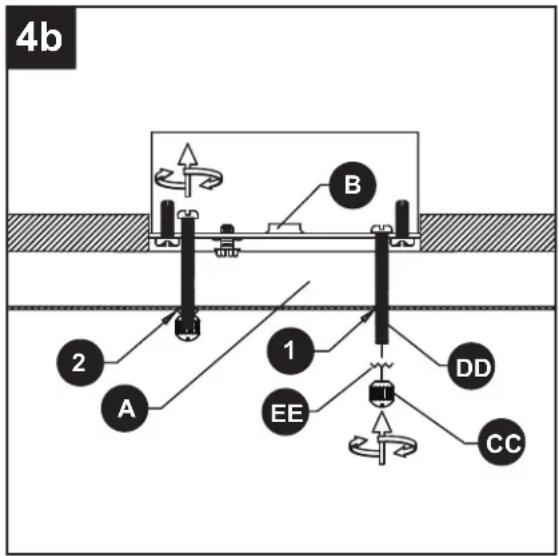

4b. NOTA: el borde inferior de una caja eléctrica debería estar a ras con la superficie inferior de un techo. Sin embargo, muchas cajas están más profundas. Los tornillos largos para metal (DD) están diseñados para que tengan una longitud adicional que se adapte a diferentes profundidades de las cajas.

1) Los tornillos largos para metal (DD) pueden, primero, sobresalir demasiado más allá de la superficie de la cubierta (A).
2) Atornille las perillas roscadas (CC) en los tornillos largos para metal (DD). Los tornillos volverán a enroscarse en el soporte de montaje (B) hasta que la cubierta (A) quede ajustada contra el techo.

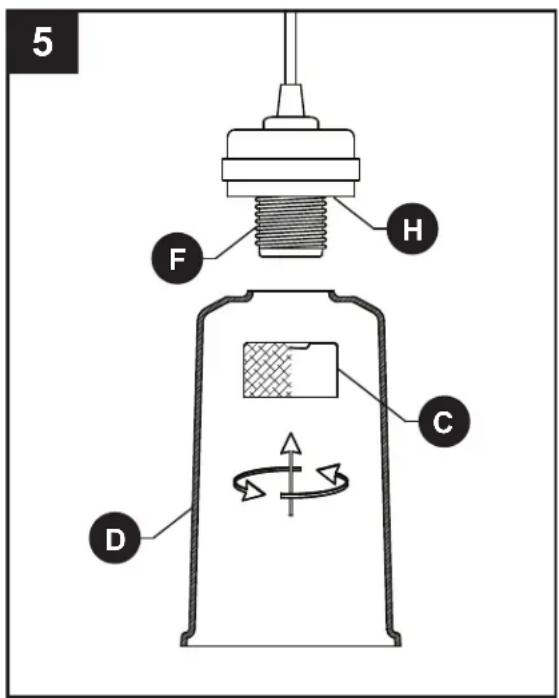

1. Deslice con cuidado la pequeña abertura de la pantalla de vidrio (D) sobre el portalámparas (F) hasta que quede asentada en la taza de la base del portalámparas (H). Mientras sujeta la pantalla de vidrio (D) en su lugar, enrosque el anillo del portalámparas (C) en las roscas del portalámparas (F). Apriete el anillo del portalámparas (C) para asegurar la pantalla de vidrio (D) en su lugar. NO APRIETE DEMASIADO.

Repita la operación con el resto de las pantallas de vidrio (D).

4b B 1 2 A 1 EE DD CC

5 F H C D

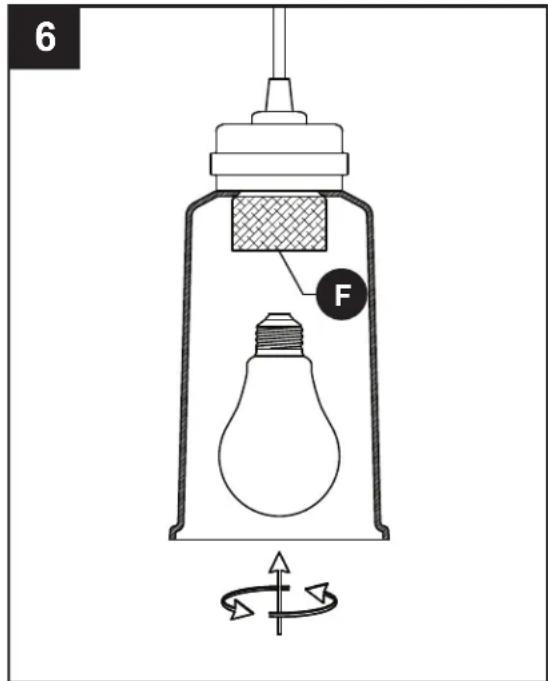

1. Inserte un foco de base mediana de 60 vatios como máximo o un equivalente LED (no incluido) en el portalámparas (F).

Repita para los portalámparas restantes (F).

6 F

• Siempre asegúrese de que la corriente eléctrica esté desconectada antes de limpiar.
• Utilice un paño húmedo suave y jabón suave no abrasivo para limpiar la lámpara. Nunca utilice un limpiador para vidrio en la lámpara, porque éste dañará el acabado metálico.
• Las pantallas de vidrio se pueden lavar dentro de un lavabo recubierto con toallas usando agua tibia y jabón suave. No lave las pantallas en un lavaplatos automático.

SOLUCIÓN DE PROBLEMAS

PROBLEMA	CAUSA POSIBLE	ACCIÓN CORRECTIVA
La lámpara no se enciende.	1. La lámpara puede estar incorrectamente cableada.2. La bombilla está quemada o rota.	1. Inspeccione el cableado.2. Reemplace la bombilla.
