CF CRIMPHANDY - Outil électrique Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil de sertissage mobile
Marque	Phoenix Contact
Modèle	CF CRIMPHANDY 0,5 / 0,75 / 1,0 / 1,5
Dimensions (l x H x P)	43 mm x 205 mm x 70 mm
Poids	450 g
Alimentation	Batterie lithium-ion 7,4 V CC, 5,92 Wh, 800 mAh ; chargeur secteur 100–240 V CA, 50–60 Hz
Autonomie	Jusqu'à 3 000 cycles de sertissage par charge
Temps de charge	Environ 65 min ; utilisable après 20 min
Sections de conducteur adaptées	0,5 / 0,75 / 1,0 / 1,5 mm² (selon modèle)
Types de conducteur	H05V-K, H07V-K (classe 5 CEI 60228, isolation PVC)
Embouts compatibles	Rubans d'embouts AI...-8...-S (longueur de douille 8 mm, 50 unités)
Type de sertissage	Quatre pans (forme carrée)
Cycle de travail	< 2 s
Température de service	+15 °C à +30 °C (outil) ; +5 °C à +40 °C (chargeur)
Arrêt automatique	Après 5 minutes d'inactivité
Affichages	3 LED (vert, jaune, rouge) pour état et erreurs
Sécurité	Capteur inductif de section, contrôle visuel « Wire Check », arrêt sur détection de section inappropriée
Contenu de la livraison	Mallette, outil de sertissage, coupe-câble CUTFOX 12, ruban d'embouts, outil de service, déflecteur de déchets (GP2), notice abrégée
Accessoires recommandés	Chargeur CF CRIMPHANDY/CHARGER (1212519), batterie CF CRIMPHANDY/ACCU (1212518), module de coupe CF CRIMPHANDY CUTTER (1212520)
Entretien	Vérifier la qualité du sertissage tous les 5 000 cycles ou 1 an ; remplacer les déflecteurs de déchets si tordus ; contacter Phoenix Contact pour réparation
Réparabilité	Ne pas ouvrir ni réparer soi-même ; retour au fabricant pour tout défaut
Garantie et conformité	Directive Machines 2006/42/CE, CEM, RoHS ; normes EN 60335, EN 55014, EN 62061

FOIRE AUX QUESTIONS - CF CRIMPHANDY Phoenix Contact

Comment mettre en place le ruban d'embouts ?

Ouvrez la trappe du chargeur d'embouts, insérez le ruban dans la goulotte de guidage, fin de bande (quatre douilles en plastique) en premier, jusqu'en butée. Poussez ensuite le ruban vers la gauche jusqu'à ce qu'il s'encliquette. Refermez la trappe et remettez le récipient à déchets. Appuyez sur le bouton de mise sous tension pour charger le ruban.

Que faire si le témoin jaune clignote ?

Le témoin jaune clignotant indique que le chargeur d'embouts est vide. Vous devez mettre en place un nouveau ruban d'embouts (voir question précédente). Si aucun ruban n'est inséré, l'outil ne fonctionnera pas.

Comment charger la batterie ?

Retirez la batterie de l'outil en appuyant sur le bouton de déverrouillage. Insérez la batterie dans le chargeur CF CRIMPHANDY/CHARGER (réf. 1212519) en alignant les pôles. Branchez le chargeur sur secteur. Le voyant est rouge pendant la charge et devient vert une fois terminée (environ 65 min). La batterie est utilisable après 20 min de charge.

Quels conducteurs puis-je utiliser avec mon CF CRIMPHANDY ?

Utilisez uniquement des conducteurs à fils fins de classe 5 selon CEI 60228, isolation PVC, types H05V-K ou H07V-K. Le diamètre extérieur doit correspondre aux valeurs indiquées dans le tableau des caractéristiques (ex. 0,5 mm² : 1,7–2,4 mm). Utilisez le 'Wire Check' pour vérifier le diamètre.

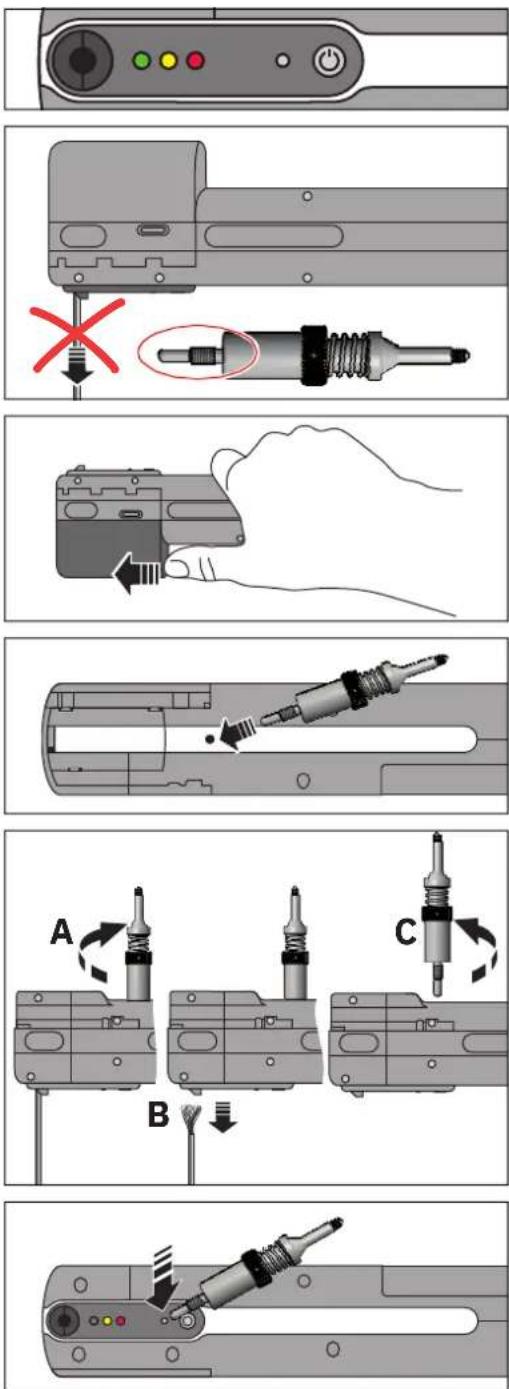

Que faire si le conducteur reste coincé après le sertissage ?

Les trois témoins s'allument simultanément. Retirez le récipient à déchets. Vissez l'outil de service dans l'alésage fileté sous l'outil (ne pas toucher la touche de remise à zéro). Extrayez délicatement le conducteur. Dévissez l'outil de service et remettez le récipient. Appuyez sur la touche de remise à zéro. Si le témoin rouge reste allumé, retirez l'embout comme indiqué dans le manuel.

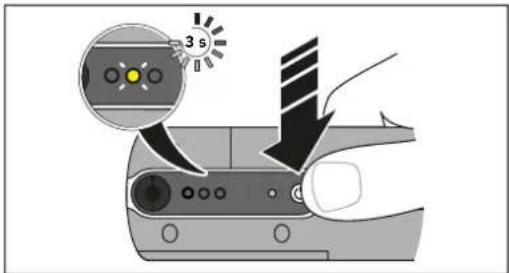

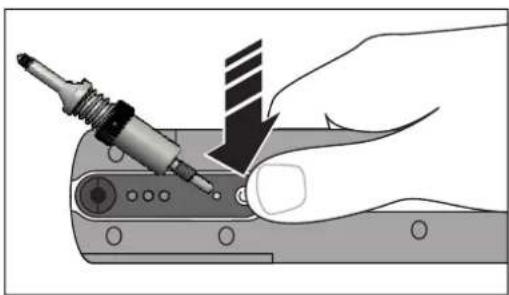

Comment initialiser l'outil (reset) ?

Mettez l'appareil hors tension. Maintenez la touche de remise à zéro enfoncée avec l'outil de service tout en appuyant brièvement sur le bouton de mise sous tension. Relâchez d'abord le bouton de mise sous tension, puis la touche de remise à zéro. Le témoin jaune s'allume. Suivez ensuite la procédure de retrait des pièces détachées.

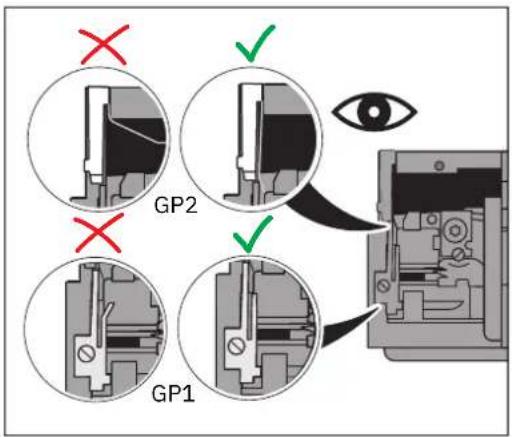

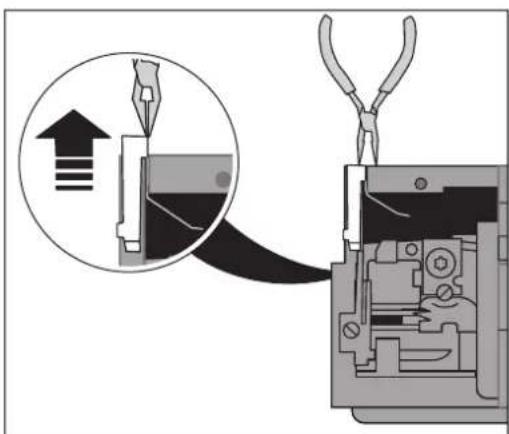

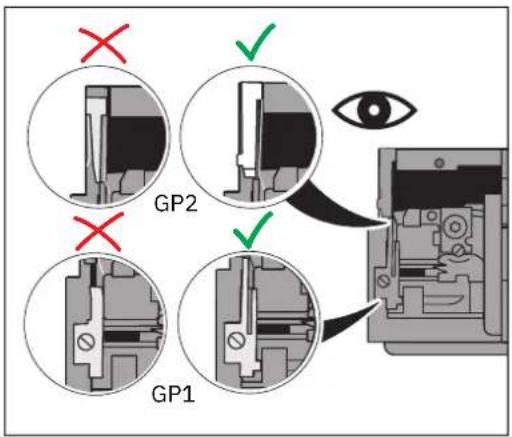

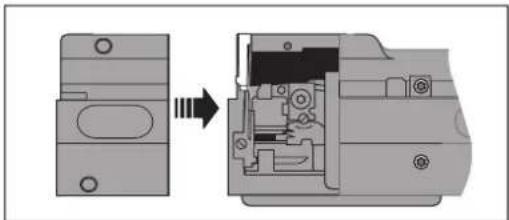

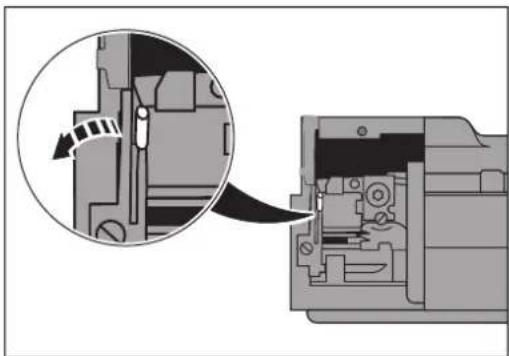

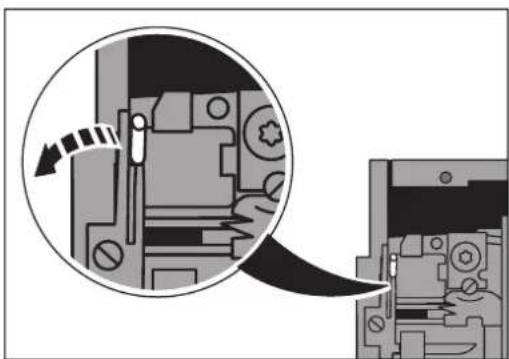

Quand dois-je remplacer les déflecteurs de déchets ?

Les déflecteurs de déchets (GP1 et GP2) doivent être remplacés s'ils sont tordus ou endommagés. Vérifiez leur état lors du retrait de pièces détachées. Les références sont : GP1 : CF CRIMPHANDY/GP1 (1212514), GP2 selon le modèle (ex. 1212515 pour 0,5 mm²). Le remplacement est décrit dans le manuel (chapitre 4.9).

Quelle est la durée de vie de la batterie ?

La batterie lithium-ion permet jusqu'à 3 000 sertissages par charge. Pour une longue durée de vie, stockez-la sans charge et à température ambiante. Évitez les décharges complètes. Rechargez-la entre +5 °C et +40 °C.

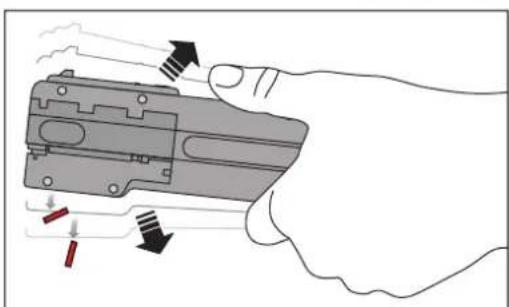

Comment nettoyer l'outil ?

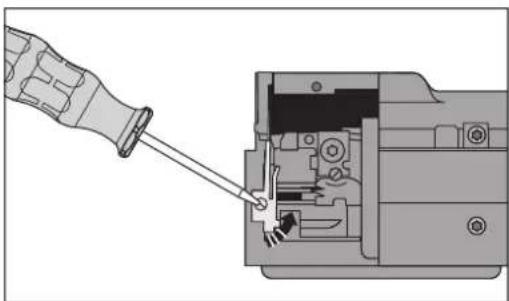

Nettoyez régulièrement le récipient à déchets et retirez les résidus d'isolation. Utilisez un chiffon sec pour l'extérieur. N'utilisez pas de solvants. Les pièces internes ne doivent pas être nettoyées par l'utilisateur ; en cas d'encrassement, contactez Phoenix Contact.

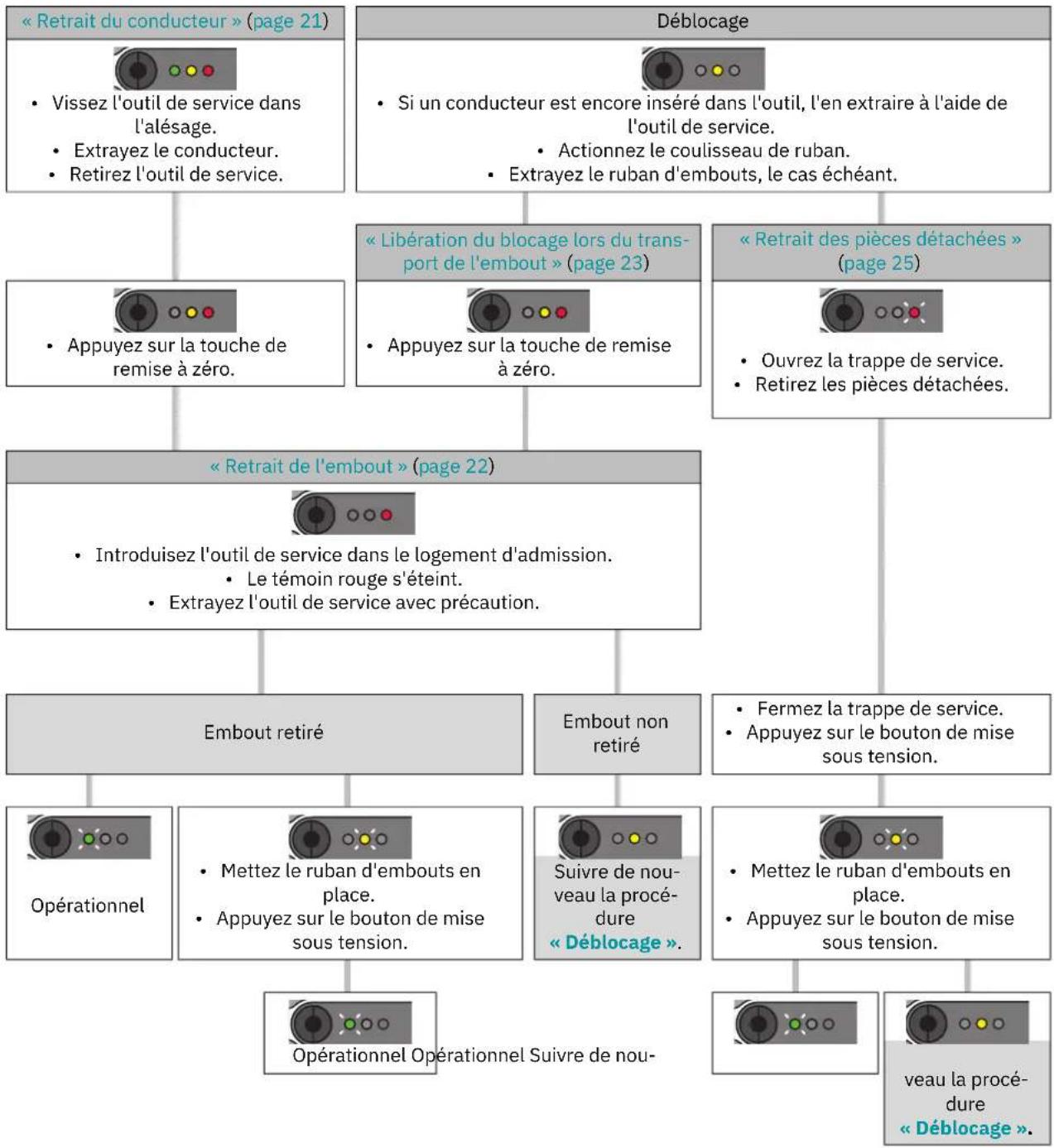

Que faire en cas d'erreur persistante ?

Consultez le tableau des défaillances (chapitre 4.1) et la signification des témoins (4.2). Si le problème persiste après avoir suivi les procédures d'élimination (retrait conducteur, embout, pièces détachées, reset), contactez le service Phoenix Contact. Pour un retour, joignez une description de l'erreur, les sertissages défectueux et un échantillon de conducteur.

MODE D'EMPLOI CF CRIMPHANDY Phoenix Contact

Utilisation de l'outil de sertissage mobile CF CRIMPHANDY

UM FR CF CRIMPHANDY, révision 08

2025-03-10

Ce manuel s'applique à :

Désignation Référence

CF CRIMPHANDY 0,5 1212463

CF CRIMPHANDY 0,75 1212464

CF CRIMPHANDY 1,0 1212465

CF CRIMPHANDY 1,5 1212466

CF CRIMPHANDY/ACCU 1212518

CF CRIMPHANDY/CHARGER 1212519

Sommaire

1 Pour votre sécurité ....5

1.1 Signalisation des avertissements ....5
1.2 Qualification des utilisateurs ....5
1.3 Domaine d'application du produit....6
1.4 Utilisation conforme de la batterie et du chargeur ....7
1.5 Élimination....8

2 Description de l'outil de sertissage ....9

2.1 Contenu de la livraison....9
2.2 Aperçu des éléments de commande....9

3 Utilisation de l'outil de sertissage 10

3.1 Conducteurs et embouts appropriés.... 10
3.2 Chargement de la batterie .... 12
3.3 Mise sous tension de l'outil de sertissage.... 13
3.4 Mise en place du ruban d'embouts.... 14
3.5 Sertissage 15

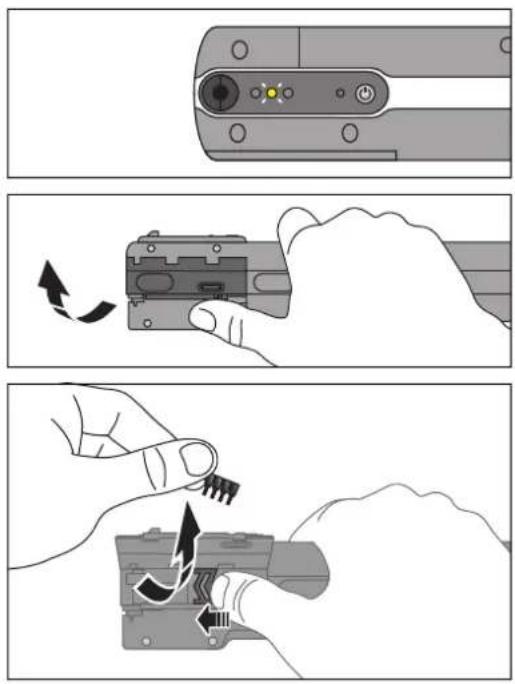

3.6 Chargement du ruban d'embouts....16
3.7 Dépose de la batterie 16

4 Élimination des perturbations .... 17

4.1 Aperçu des défaillances possibles 17
4.2 Signification des témoins....19
4.3 Procédures d'élimination des erreurs 20
4.4 Retrait du conducteur 21

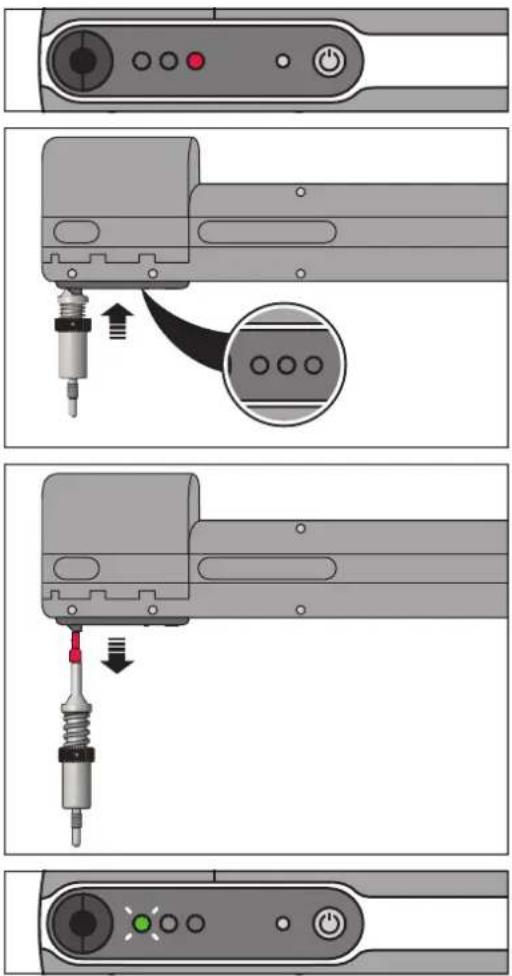

4.5 Retrait de l'embout.... 22

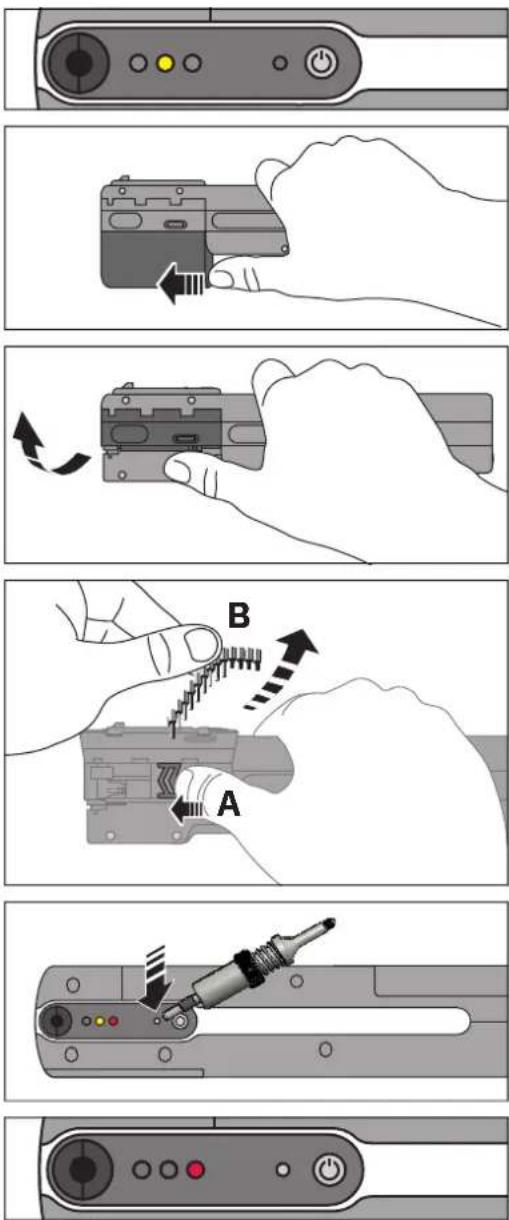

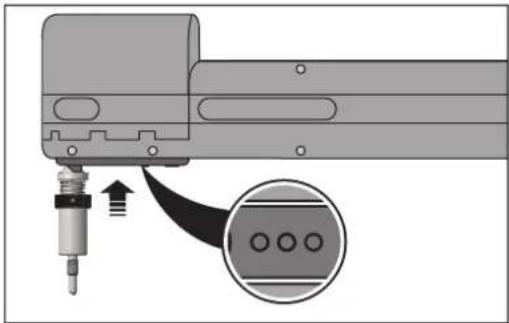

4.6 Libération du blocage lors du transport de l'embout.... 23

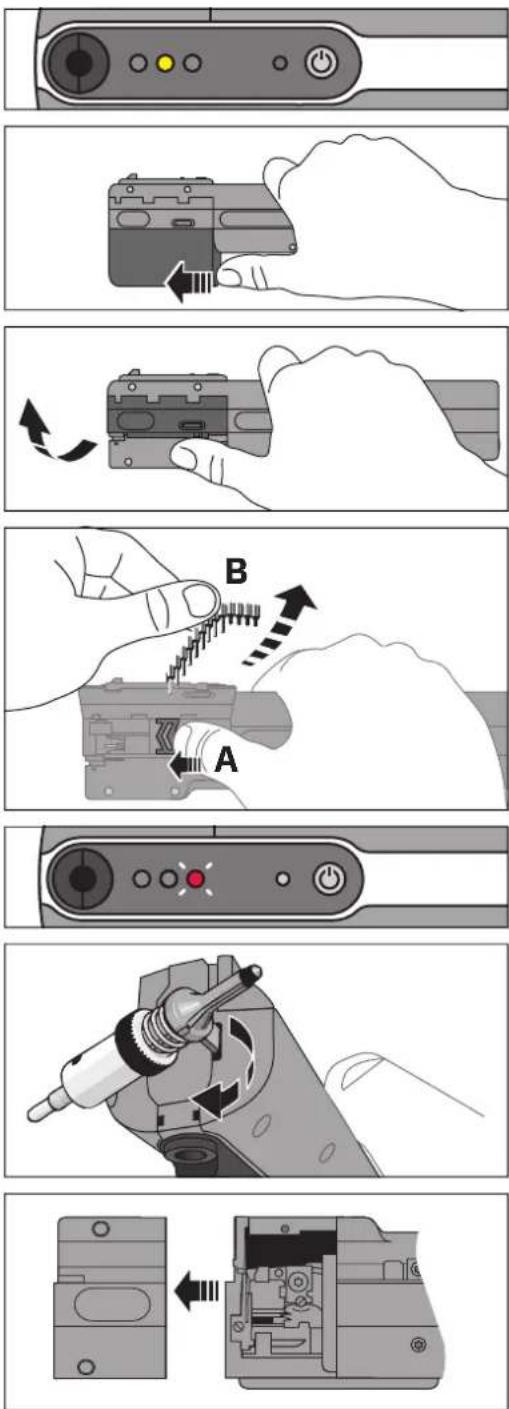

4.7 Retrait des pièces détachées.... 25
4.8 Initialisation de l'outil de sertissage (Reset).... 27

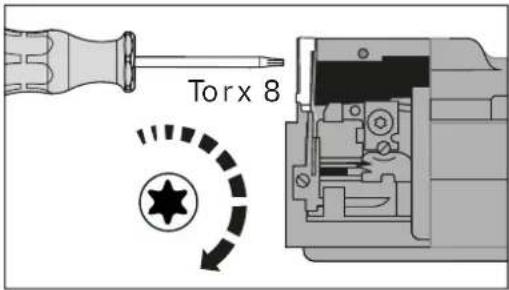

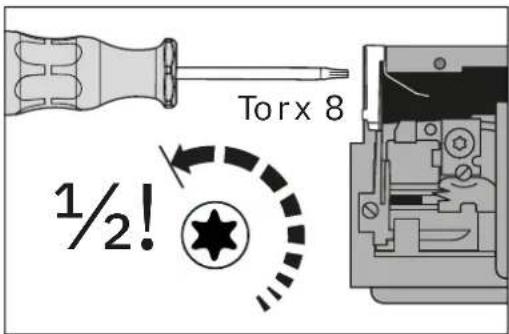

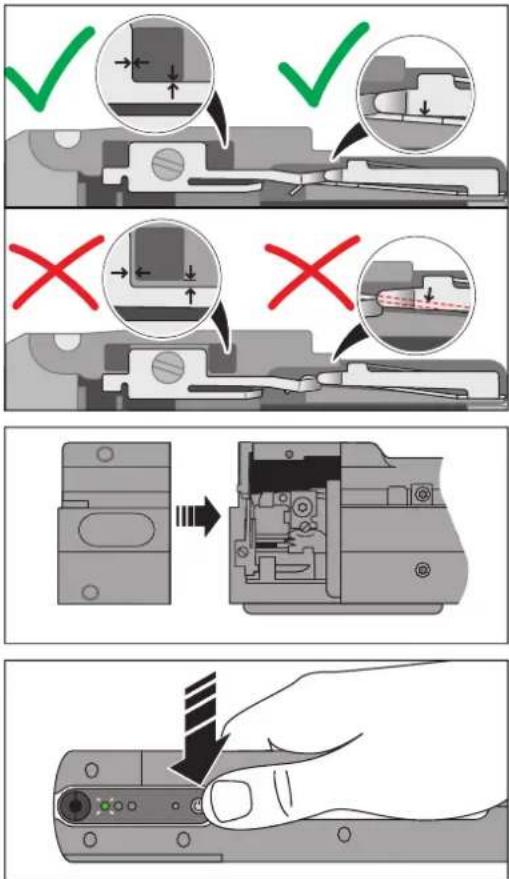

4.9 Remplacement des déflecteurs de déchets.... 28
4.10 Retour 34

A Annexe....35

A 1 Caractéristiques techniques .... 35
A 2 Références....36
A 3 Déclaration UE de conformité.... 38

1 Pour votre sécurité

Lire ce manuel d'utilisation avec la plus grande attention et le conserver en lieu sûr pour pouvoir le consulter ultérieurement.

1.1 Signalisation des avertissements

Ce symbole désigne des dangers susceptibles de provoquer des blessures.

Trois mentions différentes permettent de qualifier la gravité des blessures éventuelles.

DANGER

Indique une situation dangereuse à niveau de risque élevé. Ne pas éviter la situation dangereuse provoque des blessures graves, voire mortelles.

AVERTISSEMENT

Indique une situation dangereuse à niveau de risque moyen. Ne pas éviter la situation dangereuse peut provoquer des blessures graves, voire mortelles.

ATTENTION

Indique une situation dangereuse à faible niveau de risque. Ne pas éviter la situation dangereuse peut provoquer des blessures légères ou de gravité moyenne.

Ce symbole placé devant la mention IMPORTANT met en garde contre les opérations pouvant provoquer un dysfonctionnement ou des dommages matériels.

Vous trouverez ici des informations complémentaires ou d'autres sources d'information.

1.2 Qualification des utilisateurs

Ce manuel d'utilisation est destiné aux personnes familiarisées avec les concepts de sécurité qui s'appliquent au maniement du matériel électrique.

L'utilisateur doit lire ce manuel ou être instruit par un spécialiste. L'utilisateur doit disposer de connaissances concernant la manière d'utiliser l'appareil et les points auxquels à doit veiller. Des perturbations peuvent survenir si ce n'est pas le cas.

1.3 Domaine d'application du produit

L'outil de sertissage mobile sert à dénuder des conducteurs et à sertir un embout en une seule opération. Le sertissage de l'embout s'effectue en une forme carrée.

IMPORTANT : Utilisez uniquement les conducteurs et embouts décrits afin que l'outil de sertissage mobile fonctionne correctement et en un processus sûr.

L'utilisation de matériaux inappropriés peut endommager l'outil de sertissage et conduire à de médiocres résultats.

Il est recommandé de contrôler la qualité des raccordements sertis tous les 5 000 cycles ou au plus tard un an.

L'outil de sertissage est doté d'un capteur inductif qui contrôle la section de conducteur réelle. Lorsque la section est supérieure ou inférieure aux limites définies, l'outil de sertissage ne fonctionne pas. Les LED signalent les sections inappropriées détectées.

Dans certains cas exceptionnels, l'outil de sertissage peut traiter des conducteurs non appropriés. Les résultats de sertissage obtenus dans ces cas ne sont pas conformes aux normes.

Toute opération ou modification non conforme effectuée sur l'appareil peut mettre en danger la sécurité des personnes ou endommager l'appareil. Vous n'êtes pas autorisé à réparer l'appareil. Contacter Phoenix Contact en cas de défaut de l'appareil.

1.4 Utilisation conforme de la batterie et du chargeur

L'outil de sertissage mobile fonctionne avec une batterie lithium-ion qui assure au moins 3 000 sertissages. L'alimentation à plage étendue est utilisable dans le monde entier à l'aide d'un adaptateur de connecteur secteur.

AVERTISSEMENT : Consignes de sécurité importantes concernant les batteries lithium-ion

Risque de courts-circuits, d'incendie, d'explosion, d'électrocution ou d'autres dommages pour la santé

• Ne rechargez pas la batterie si elle est endommagée.
• Chargez la batterie uniquement avec ce chargeur : CF CRIMPHANDY/CHARGER, 1212519
• Tenez la batterie éloignée d'objets métalliques. Les trombones, les pièces de monnaie, les clés, les clous et autres objets métalliques peuvent provoquer un court-circuit en touchant les contacts.
• N'exposez jamais la batterie au feu, à l'eau ni à l'humidité. Il existe sinon un risque d'explosion.
• Protégez la batterie de toute exposition directe au soleil.
• Ne posez jamais la batterie sur des sources de chaleur (par ex. des appareils de chauffage).
• Ne touchez jamais les surfaces de contact du chargeur.
• N'ouvrez pas le boîtier de la batterie. Ne séparez pas les cellules.

Tenez compte des points suivants lors de la recharge de la batterie :

• Ne chargez jamais une batterie se trouvant dans un contenant fermé. L'aération est indispensable pendant le chargement.
• Afin de garantir une longue durée de vie de la batterie lithium-ion, il convient de la stocker sans la charger.
• Chargez la batterie à des températures ambiantes de +5 °C ... +40 °C, la température idéale étant comprise entre +15 °C ... +25 °C.
• Pendant le chargement, le témoin du chargeur est allumé en rouge. Le témoin s'allume en vert lorsque la recharge est terminée.
  – Lorsque la batterie est rechargée, retirez-la du chargeur. Débranchez le chargeur du secteur
• La durée de charge est de 65 minutes et la batterie peut être utilisée après 20 minutes.
• Utilisez le chargeur uniquement avec cette batterie : CF CRIMPHANDY/ACCU, 1212518. Le non-respect de cette consigne peut entraîner l'explosion de la batterie.

1.5 Élimination

La poubelle barrée indique que cet article doit être collecté et éliminé séparément des ordures ménagères. Phoenix Contact ou d'autres points de collecte publics se chargent de l'élimination gratuite de l'article. Vous trouverez des informations concernant les différentes éliminations possibles à l'adresse phoenixcontact.com. Collectez et éliminez les batteries séparément des ordures ménagères.

Eliminer les piles et les batteries séparément des déchets ménagers dans le respect de la réglementation nationale en vigueur, en les confiant à une entreprise spécialisée ou à un point de collecte approprié pour le recyclage.

2 Description de l'outil de sertissage

2.1 Contenu de la livraison

Mallette contenant :

1 Coupe-câble
2 Outil de sertissage
3 Ruban d'embouts
4 Outil de service

• Notice abrégée plastifiée
• Déflecteur de déchets (GP2), voir Chapitre 4.9
• Ce manuel

Accessoires nécessaires

• Chargeur (CF CRIMPHANDY/CHARGER, 1212519)
• Batterie (CF CRIMPHANDY/ACCU, 1212518)

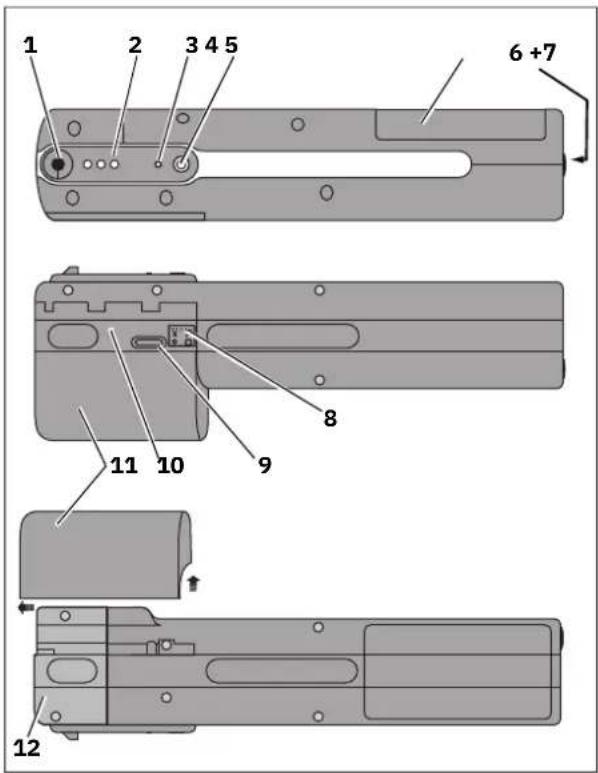

2.2 Aperçu des éléments de commande

Outil de sertissage

1 Logement destiné au conducteur
2 Témoins
3 Touche de remise à zéro

La touche de remise à zéro doit être utilisée uniquement dans le cadre de l'élimination des erreurs décrite au Chapitre 4.

4 Bouton de mise sous tension
5 Compartiment de batterie
6 Bouton de déverrouillage pour compartiment de batterie
7 Filet M5 destiné au montage de l'outil de sertissage sur un balanceur
8 Wire Check
9 Hublot du chargeur d'embouts
10 Trappe d'ouverture du chargeur d'embouts
11 Récipient à déchets

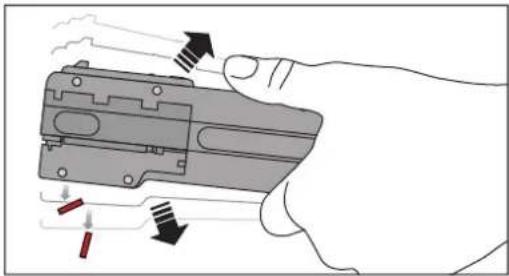

12 Trappe de service

3 Utilisation de l'outil de sertissage

IMPORTANT : Utilisez l'outil de sertissage uniquement à une température ambiante de +15 °C ... +30 °C.
IMPORTANT : Ne retirez pas la batterie pendant le sertissage.

3.1 Conducteurs et embouts appropriés

Conducteurs appropriés

L'outil de sertissage mobile est conçu pour traiter des conducteurs à fils fins de classe 5 selon CEI 60228 équipés d'une isolation PVC. Utilisez uniquement les conducteurs de type H05V-K et H07V-K. Les conducteurs qui présentent une isolation très dure, par ex. en caoutchouc, silicone, Teflon ou textile ne sont pas appropriés.

Évitez de traiter des conducteurs très froids (par ex. sortant directement d'un entrepôt non chauffé). Plus les matériaux à traiter son froids, plus ils deviennent durs et résistants. Ceci peut accélérer l'usure ou endommager la mécanique.

Tenez compte du fait que l'outil de sertissage ne peut traiter qu'une section de conducteur déterminée. Une section de conducteur nettement différente est détectée et le conducteur concerné ne sera pas traité. Les conducteurs de section équivalente peuvent être traités mais sont susceptibles d'endommager l'outil de sertissage ou représentent des risques pour le raccordement électrique. Vérifiez que la section de conducteur et les embouts sont adaptés les uns aux autres.

Type d'appareil Section de conduc- teur, métrique	Diamètre extérieur Type de conducteur
CF CRIMPHANDY 0,5	0,5 mm ^2	1,7 mm ... 2,4 mmH05V-K
CF CRIMPHANDY 0,75	0,75 mm ^2	1,9 mm ... 2,6 mmH05V-K
CF CRIMPHANDY 1,0	1,0 mm ^2	2,0 mm ... 2,7 mmH05V-K
CF CRIMPHANDY 1,5	1,5 mm ^2	2,4 mm ... 3,1 mmH07V-K

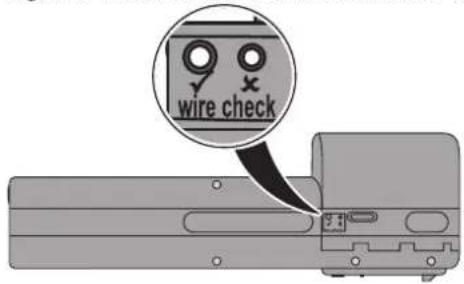

Wire Check

L'outil de sertissage mobile est équipé de deux orifices destinés à contrôler le diamètre extérieur du conducteur et repérés par « wire check ». Le conducteur doit pouvoir entrer dans l'orifice marqué d'une coche. Si le conducteur peut entrer dans le petit orifice marqué d'une croix, son utilisation est interdite.

Les conducteurs trop gros ou trop fins endommagent l'outil de sertissage.

Figure 3-1 Contrôle du diamètre extérieur du conducteur

Embouts appropriés

Utilisez uniquement des rubans d'embouts de Phoenix Contact équipés d'une fin de bande déterminée. Ce type spécial est nécessaire pour que l'outil fonctionne en toute sécurité.

Type d'appareil Rubans d'embouts de Phoenix Contact
CF CRIMPHANDY 0,5 AI 0,5-8	WH-S 1212521 AI 0,5-8 OG-S 1212784
CF CRIMPHANDY 0,75	AI 0,75-8 GY-S 1212522		AI 0,75-8 BU-S 1212785AI 0,75-8 WH-S 1212783
CF CRIMPHANDY 1,0	AI 1,0-8 RD-S 1212523		AI 1,0-8 YE-S 1212782
CF CRIMPHANDY 1,5	AI 1,5-8 BK-S 1212524		AI 1,5-8 RD-S 1212781

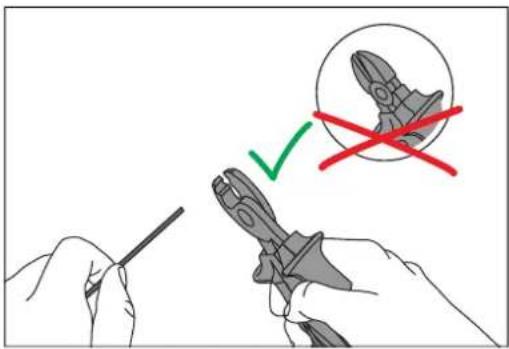

Préparation du conducteur

Le conducteur doit être préparé dans les règles de l'art pour garantir le parfait fonctionnement de l'outil de sertissage mobile. Veillez à ce que les conducteurs soient toujours sectionnés verticalement. N'utilisez jamais de conducteurs comprimés, coupés en biais ou déjà dénudés. Les conducteurs très courts peuvent également ne pas être sertis correctement.

N'utilisez que des coupe-câbles aux arêtes très tranchantes qui sectionnent les conducteurs sans les écraser. N'utilisez pas de pince coupante diagonale ni d'autre outil non approprié.

Qualité du sertissage

La qualité du sertissage obtenu dépend des facteurs suivants :

• Câblage du conducteur
• Température de traitement
• Tolérance de la section

IMPORTANT : L'utilisateur doit s'assurer que seuls des matériaux appropriés sont utilisés.

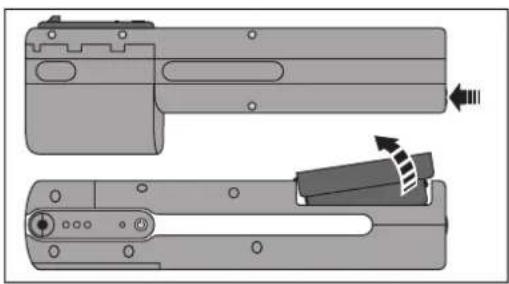

3.2 Chargement de la batterie

Déverrouillage du compartiment de la batterie

• Appuyez sur le bouton de déverrouillage situé sur le pied de l'outil de sertissage. La batterie saute en position d'extraction.
• Retirez la batterie de l'outil de sertissage.

La batterie est préchargée en usine.

Recharge de la batterie

IMPORTANT : Référez-vous alors au chapitre 1.4 « Utilisation conforme de la batterie et du chargeur ».

• Insérez les deux pôles de la batterie dans les découpes situées sur le côté câble du chargeur.
• Poussez la batterie vers le bas jusqu'au côté opposé.
• Branchez le connecteur secteur dans la prise de courant. Pendant la recharge, le témoin s'allume en rouge sur le connecteur secteur. Lorsque le processus de charge est terminé, la couleur passe au vert.

Insertion de la batterie dans l'outil de sertissage

• Insérez la batterie dans le compartiment de l'outil de sertissage prévu à cet effet.
• Procédez de la même manière que pour l'insertion dans le chargeur.

Les découpes sont situées dans la partie frontale de l'appareil.

La batterie s'encliquette en un seul clic.

3.3 Mise sous tension de l'outil de sertissage

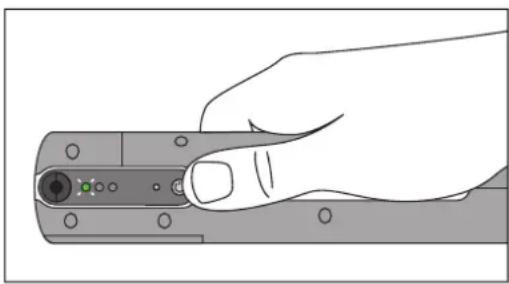

Mise sous tension de l'outil de sertissage

• Appuyez brièvement sur le bouton de mise sous tension. Le témoin vert clignote. L'outil de sertissage est prêt à fonctionner. Le témoin jaune clignote si aucun ruban d'embouts n'est en place dans l'outil.
• À la mise sous tension, lorsque le bouton de mise sous tension reste enfoncé plus longtemps, trois témoins indiquent l'état de charge de la batterie.
• le témoin allumé est vert = la batterie est complètement rechargée
  – le témoin allumé est jaune = la batterie est à moitié rechargée
• le témoin allumé est rouge = la batterie est presque déchargée

Élimination des perturbations

• Lorsque les témoins vert et rouge clignotent simultanément à une fréquence élevée, cela signifie que la batterie est vide. Suivez les instructions concernant le rechargement de la batterie (voir page 12).
• Si le témoin jaune clignote, effectuez les opérations nécessaires pour mettre en place un ruban d'embouts (voir page 14).

Mise hors tension de l'outil de sertissage

- Appuyez sur le bouton de mise sous tension pendant trois secondes environ. Les trois voyants indiquent brièvement l'état de charge de la batterie.

L'outil de sertissage passe automatiquement hors tension après environ cinq minutes d'inactivité.

3.4 Mise en place du ruban d'embouts

Le témoin jaune clignote.

- Si le témoin jaune ne clignote pas, n'insérez en aucun cas un ruban d'embouts.

Dépose du récipient à déchets

- Poussez le récipient à déchets avec le pouce vers l'avant de l'appareil et retirez-le par le bas.

Ouverture de la trappe

- Basculez la trappe vers le haut. Il est normal de rencontrer une légère résistance avant de pouvoir basculer la trappe.

Mise en place du ruban d'embouts

IMPORTANT : Utilisez uniquement des rubans d'embouts appropriés (voir page 11). Ces rubans sont équipés d'une fin de bande nécessaire pour que le fonctionnement s'effectue sans entrave. N'insérez pas de ruban endommagé ou plié.

- Insérez le ruban d'embouts dans la goulotte de guidage vers la droite, fin de bande (quatre douilles en plastique) en premier, jusqu'en butée.

- Poussez ensuite le ruban d'embouts vers la gauche dans la goulotte de guidage jusqu'en butée pour qu'il s'encliquette.

Fermeture de la trappe et mise en place du récipient à déchets

- Fermez la trappe.

- Enfichez le récipient à déchets jusqu'à ce qu'il affleure au niveau de la trappe (le récipient à déchets dépasse de la partie avant de l'outil de sertissage d'environ cinq millimètres).

- Poussez le récipient à déchets parallèlement à l'outil de ser-tissage vers sa position finale jusqu'à ce qu'il s'encliquette et affleure avec la partie avant.

Chargement du ruban d'embouts

- Appuyez sur le bouton de mise sous tension.

→ Un bruit de transport se fait entendre et le témoin vert clignote. L'outil de sertissage est prêt à fonctionner.

3.5 Sertissage

Section des conducteurs

IMPORTANT : Endommagement de l'outil de sertissage

Veillez à ce que les conducteurs soient toujours sectionnés verticalement. N'utilisez jamais de conducteurs comprimés, coupés en biais ou déjà dénudés.

N'utilisez que des coupe-câbles aux arêtes très tranchantes qui sectionnent les conducteurs sans les écraser. N'utilisez pas de pince coupante diagonale ni d'autre outil non approprié.

- Sectionnez le conducteur de manière nette et droite avec le coupe-câble CUTFOX 12.

a) Section correcte
b) Section comprimée
c) Section en biais

d) Les cordons sont plus longs que l'isolation

e) Les cordons sont plus courts que l'isolation

- Un module de coupe qui se fixe sur l'outil de sertissage est disponible en option (CF CRIMPHANDY CUTTER, 1212520).

Insertion du conducteur

- Introduisez le conducteur tout droit et sans forcer dans l'orifice correspondant. Pour cela, il peut être utile de faire légèrement pivoter le conducteur sur son axe.

Le conducteur est traité. Un bruit de sertissage se fait entendre.

Dès que le traitement du conducteur commence, ne plus tirer sur ce dernier ni le pousser.

- Une fois l'opération terminée, après env. deux secondes, retirez le conducteur en le tenant droit.

Lorsque le témoin vert clignote, l'outil de sertissage est de nouveau prêt à fonctionner.

Il est recommandé de contrôler régulièrement les forces d'extraction. Vérifiez si l'embout et le conducteur sont correctement sertis.

3.6 Chargement du ruban d'embouts

Le témoin jaune clignote. Le chargeur d'embouts est vide.

- Retirez le récipient à déchets et éliminez les restes d'isolation.

Ouverture de la trappe

- Basculez la trappe vers le haut. Il est normal de rencontrer une légère résistance avant de pouvoir basculer la trappe.

Enlèvement du reste de ruban

- Poussez le coulisseau en direction de la partie avant de l'appareil.

- Maintenez le coulisseau dans cette position et retirez le reste de ruban. Veillez à ce que le reste de ruban ne tombe pas dans la goulotte de guidage.

Mise en place du ruban d'embouts

• Voir page 14.

3.7 Dépose de la batterie

IMPORTANT : Endommagement de l'outil de sertissage

Ne retirez jamais la batterie pendant le sertissage ou l'élimination d'une erreur. Le conducteur doit être retiré avant d'extraire la batterie.

Les témoins vert et rouge clignotent simultanément à une fréquence élevée. La batterie est vide et doit être rechargée.

Déverrouillage du compartiment de la batterie

- Appuyez sur le bouton de déverrouillage situé sur le pied de l'outil de sertissage. La batterie saute en position d'extraction.

- Retirez la batterie de l'outil de sertissage.

Recharge de la batterie

• Voir page 12.

4 Élimination des perturbations

IMPORTANT : Endommagement de l'outil de sertissage

Les défaillances (conducteur coincé, etc.) peuvent être éliminées en exécutant les étapes décrites à cet endroit.

Ne retirez jamais la batterie au cours de l'élimination d'une défaillance.

L'ouverture de la trappe de service est autorisée pour éliminer les pièces s'étant éventuellement détachées. Ne desserrez jamais les vis du boîtier pour l'ouvrir. Ceci endommage l'outil de sertissage.

4.1 Aperçu des défaillances possibles

Erreur Cause Remède
Impossible de mettre l'appareil en marche	– Problèmes d'alimentation électrique – Contrôler la batterie– Nettoyer le compartiment de la batterie
Le témoin vert clignote mais l'outil ne se déclenche pas ou il est impossible d'introduire le conducteur	– La batterie a été retirée au cours d'un cycle de sertissage– Problèmes d'alimentation électrique– Le conducteur n'est pas détecté– L'unité de sertissage a été déplacée manuellement	– Initialiser l'outil (voir page 27)
Le témoin vert clignote mais il y a encore un conducteur dans l'outil	– Le conducteur n'a pas été préparé correctement (voir page 15)– Le conducteur a été introduit en forçant– Le conducteur a été ressorti trop tôt– Le conducteur ne présente pas les caractéristiques demandées	– Faire tourner le conducteur avec précaution avant de le ressortir
	– La batterie a été retirée pendant le sertissage	– Visser l'outil de service et retirer le conducteur– Initialiser ensuite l'outil (voir page 27)
Les témoins vert et rouge cli-gnotent lentement mais le conducteur est correct	– Le conducteur n'est pas détecté– Le conducteur est identifié comme étant d'une section incorrecte	– Mettre l'appareil à l'arrêt puis à nouveau en marche sans conducteur– Contrôler le câblage des fils– Vérifier si le conducteur présente les caractéristiques demandées– Contrôler la plage de température
Apparition fréquente d'erreurs	– Le conducteur ne présente pas les caractéristiques demandées	– Vérifier si le conducteur présente les caractéristiques demandées
	– Usure des lames à dénuderDes restes d'isolation dans le récipient à déchets dont la surface de coupe est asymétrique ou encrassée indiquent que les lames sont émoussées	– Contactez Phoenix Contact
	– Le conducteur n'a pas été préparé correctement (voir page 15).	– Préparer le conducteur conformément aux directives

4.2 Signification des témoins

	Vert Jaune Rouge Signification ou action Remède, voir
	Cli-gnote longue-ment	-- Opérationnel	-
	Cli-gnote briève-ment	-	Cli-gnote briève-ment	La batterie est déchargée page 16
	Cli-gnote longue-ment	-	Cli-gnote longue-ment	La section de conducteur est trop petite ou trop grande	-
	-	Cli-gnote longue-ment	-	Mettez le ruban d'embouts en place. Appuyez sur le bouton de mise sous tension.	page 14
	-Marche -			Retirez le ruban d'embouts. En l'absence de ruban dans l'outil, actionnez le coulisseau de ruban.	page 23
	Marche Marche Marche			Conducteur bloqué dans l'outil de sertissage. Vissez l'outil de service par son côté fileté puis extrayez le conducteur.	page 21
	-Marche Marche Appuyez sur la touche de remise à zéro -
	-- Marche			Vérifiez si un embout sans conducteur est coincé dans l'outil de sertissage. Pour ce faire, enfilez l'outil de service par son côté en plastique jusqu'à ce que le témoin rouge s'éteigne. Extrayez ensuite l'outil de ser-vice avec précaution.	page 22
	-	-	Cli-gnote longue-ment	Ouvrez la trappe de service. Éliminez les pièces déta-chées de l'outil puis refermez la trappe de service.Si un conducteur est encore inséré dans l'outil, le reti-rer en premier. Vissez l'outil de service par son côté fi-leté puis extrayez le conducteur.Retirez l'outil de service. Appuyez sur le bouton de mise sous tension.	page 25
	Chenillard			Aucune action n'est nécessaire lorsque le chenillard apparaît brièvement. Si le chenillard s'affiche en continu, il est indispensable de lancer une initialisa-tion de l'outil. Si ces opérations n'aident en rien, contactez Phoenix Contact.	page 27

4.3 Procédures d'élimination des erreurs

Le schéma opératoire sert uniquement à donner un aperçu des opérations. L'outil de ser-tissage guide l'utilisateur à travers les étapes de la procédure d'élimination des erreurs.

4.4 Retrait du conducteur

Les trois témoins s'allument en même temps.

Après le sertissage, le conducteur ne peut pas être retiré de l'outil de sertissage.

- Prenez l'outil de service dans la valise de rangement.

Dépose du récipient à déchets

- Poussez le récipient à déchets avec le pouce vers l'avant de l'appareil et retirez-le par le bas.

Vissage de l'outil de service et extraction du conducteur

L'outil de sertissage comporte un alésage fileté visible sur sa partie inférieure.

IMPORTANT : Lors du vissage de l'outil de service, n'appuyez en aucun cas sur la touche de remise à zéro. Ceci endommagerait l'outil de sertissage.

• Vissez la partie filetage de l'outil de service dans l'alésage jusqu'en butée. Veillez à ne pas trop serrer l'outil de service.
• Extrayez à présent le conducteur du logement avec la plus grande précaution.
  • Dévissez l'outil de service.
  • Remettez le récipient à déchets en place (voir page 14).

→ Les témoins jaune et rouge sont allumés.
- Appuyez sur la touche de remise à zéro avec l'outil de service.

Si le témoin rouge est allumé, suivez la procédure d'extraction d'un embout du logement d'admission (voir page 22).

4.5 Retrait de l'embout

Le témoin rouge est allumé.

Introduction de l'outil de service dans le logement d'admission

• Introduisez l'outil de service dans le logement d'admission par sa partie en plastique, en le tenant droit, jusqu'à la butée.
  • Enfoncez le ressort jusqu'à ce que le témoin rouge s'éteigne.

- Retirez l'outil de service avec précaution en le tenant droit. Si un embout se trouvait dans la matrice de sertissage, il est enfiché sur l'outil de service.

Il peut arriver qu'aucun embout ne soit saisi. L'outil de sertissage détecte cette situation et entreprend d'autres mesures afin d'éliminer l'erreur existante.

Si le témoin vert clignote, l'outil de sertissage est opérationnel.

Si le témoin jaune clignote, aucun embout n'a pu être prélevé. Suivez alors la procédure d'élimination des pièces détachées de l'outil (voir page 25).

4.6 Libération du blocage lors du transport de l'embout

Le témoin jaune est allumé. Un blocage mécanique existe dans le dispositif de transport de l'embout.

Dépose du récipient à déchets

- Poussez le récipient à déchets avec le pouce vers l'avant de l'appareil et retirez-le par le bas.

Ouverture de la trappe

- Basculez la trappe vers le haut. Pour ce faire, vous devez surmonter une légère résistance.

Extraction du ruban d'embouts

• Poussez le coulisseau en direction de la partie frontale.
• Maintenez le coulisseau dans cette position et retirez le ruban.
• Actionnez toujours le coulisseau, même si aucun ruban n'est en place.

IMPORTANT : L'outil ne doit plus contenir de ruban d'embouts.

→ Les témoins jaune et rouge sont allumés.
- Appuyez sur la touche de remise à zéro avec l'outil de service.

→ Le témoin rouge est allumé.

Si le témoin rouge clignote, suivez la procédure d'élimination des pièces détachées (voir page 25, à partir de « Dépose de la trappe de service »).

Introduction de l'outil de service dans le logement d'admission

• Introduisez l'outil de service dans le logement d'admission par sa partie en plastique, en le tenant droit, jusqu'à la butée.
  • Enfoncez le ressort jusqu'à ce que le témoin rouge s'éteigne.

- Retirez l'outil de service avec précaution en le tenant droit. Si un embout se trouvait dans la matrice de sertissage, il est maintenant enfiché sur l'outil de service. Il peut arriver qu'aucun embout ne soit saisi. L'outil de sertissage détecte cette situation et entreprend d'autres mesures afin d'éliminer l'erreur existante.

→ Le témoin jaune clignote.

Si le témoin jaune clignote, aucun embout n'a pu être prélevé. Suivez alors la procédure d'élimination des pièces détachées de l'outil (voir page 25).

Mise en place du ruban d'embouts

• Vérifiez que le ruban d'embouts n'est pas endommagé.
- Séparez les embouts endommagés du ruban.
• Mettez à nouveau le ruban d'embouts en place (voir page 14).
- Remettez le récipient à déchets en place (voir page 14).

Chargement du ruban d'embouts

• Appuyez sur le bouton de mise sous tension.
→ Un bruit de transport se fait entendre et le témoin vert clignote. L'outil de sertissage est prêt à fonctionner.

4.7 Retrait des pièces détachées

Le témoin jaune est allumé.

Dépose du récipient à déchets

- Poussez le récipient à déchets avec le pouce vers l'avant de l'appareil et retirez-le par le bas.

Ouverture de la trappe

- Basculez la trappe vers le haut. Il est normal de rencontrer une légère résistance avant de pouvoir basculer la trappe.

Extraction du ruban d'embouts

- Poussez le coulisseau en direction de la partie frontale.

- Maintenez le coulisseau dans cette position et retirez le ruban.

- Actionnez toujours le coulisseau, même si aucun ruban n'est en place.

IMPORTANT : L'outil ne doit plus contenir de ruban d'embouts.

→ Le témoin rouge clignote.

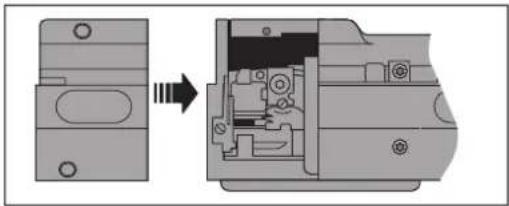

Dépose de la trappe de service

- Desserrez la trappe de service avec l'outil de service. L'outil de service est équipé pour cela d'une languette en plastique qui correspond à un évidement situé à l'avant de l'outil. En effectuant un léger mouvement de rotation, soulevez la trappe de service.

- Déposez la trappe de service. L'outil de sertissage se met automatiquement hors tension.

Élimination des pièces détachées par secousse

• Vérifiez qu'aucune pièce détachée ne demeure dans l'outil.
- Secouez l'outil pour faire chuter les pièces éventuellement détachées. N'utilisez pas d'outil susceptible d'endommager l'outil de sertissage.
- Si un conducteur est encore enfiché dans l'outil, extrayez-le comme ceci est décrit ici : page 21.

Contrôle des déflecteurs de déchets

• Contrôlez que les deux déflecteurs de déchets sont intacts.
• Si l'un des déflecteurs de déchets est tordu, il doit impérativement être remplacé (voir page 28).

Mise sous tension de l'outil de sertissage

- Remettez le couvercle de la trappe de service en place.

• Appuyez sur le bouton de mise sous tension.
  → Le témoin jaune clignote.

Si le témoin jaune est allumé en continu, effectuez les opérations nécessaires pour un déblocage (voir page 23).

Mise en place du ruban d'embouts

• Vérifiez que le ruban d'embouts n'est pas endommagé.
• Séparez les embouts endommagés du ruban.
• Mettez à nouveau le ruban d'embouts en place (voir page 14).
• Remettez le récipient à déchets en place (voir page 14).

Chargement du ruban d'embouts

• Appuyez sur le bouton de mise sous tension.
  → Un bruit de transport se fait entendre et le témoin vert clignote. L'outil de sertissage est prêt à fonctionner.

Si le témoin jaune est allumé en continu, effectuez les opérations nécessaires pour un déblocage (voir page 23).

4.8 Initialisation de l'outil de sertissage (Reset)

Dans certaines circonstances exceptionnelles, il peut être nécessaire d'initialiser l'outil.

• Mettez l'appareil hors tension.
• Maintenez la touche de remise à zéro enfoncée avec l'outil de service.
• Appuyez en même temps sur le bouton de mise sous tension.
• Relâchez d'abord le bouton de mise sous tension.
• Relâchez alors la touche de remise à zéro.
  Le témoin jaune est allumé.
• Suivez alors la procédure d'élimination des pièces détachées de l'outil (voir page 25).
• Si ces opérations n'aident en rien, contactez Phoenix Contact.

4.9 Remplacement des déflecteurs de déchets

Contrôle de la version de l'appareil

- Contrôlez quel type de déflecteur de déchets se trouve dans l'outil de sertissage. Vous pouvez remplacer vous-même uniquement les déflecteurs de déchets des appareils récents. Les appareils plus anciens doivent être renvoyés à Phoenix Contact, où ils seront modifiés pour répondre à l'état actuel de la technique.

Contrôle des déflecteurs de déchets

• Contrôlez que les deux déflecteurs de déchets sont intacts.
• Si l'un des déflecteurs de déchets est tordu, il doit être impérativement remplacé.
  – Référence du déflecteur de déchets supérieur (GP2) CF CRIMPHANDY 0,5/GP2, 1212515 CF CRIMPHANDY 0,75/GP2, 1212516 CF CRIMPHANDY 1,0/GP2, 1212517 CF CRIMPHANDY 1,5/GP2, 1212844
• Référence du déflecteur de déchets inférieur (GP1) CF CRIMPHANDY/GP1, 1212514

4.9.1 Remplacement du déflecteur de déchets GP1

Élimination des résidus d'isolation

- Contrôlez si des résidus d'isolation se trouvent sous le déflecteur de déchets GP1.

Dépose du déflecteur de déchets GP1

• Desserrez la vis du déflecteur de déchets.
• Retirez le déflecteur de déchets.

Mise en place du nouveau déflecteur de déchets GP1

• Mettez le nouveau déflecteur de déchets en place. Références : CF CRIMPHANDY/GP1, 1212514
• Veillez à ce que le déflecteur soit positionné correctement dans l'évidement.
• Resserrez la vis.

Pose de la trappe de service

- Remettez la trappe de service en place.

Chargement du ruban d'embouts

- Appuyez sur le bouton de mise sous tension.

Un bruit de transport se fait entendre et le témoin vert clignote. L'outil de sertissage est prêt à fonctionner.

Si le témoin jaune clignote, mettez un ruban d'embouts en place (voir page 14).

Si le témoin jaune est allumé en continu, effectuez les opérations nécessaires pour un déblocage (voir page 23).

4.9.2 Remplacement du déflecteur de déchets GP2

Desserrez la vis

IMPORTANT : Si vous dévissez trop la vis, cela risque d'endommager l'outil de sertissage. Un demi-tour suffit pour desserrer le déflecteur de déchets.

- Utilisez un tournevis Torx 8 pour dévisser la vis d'un demi-tour exactement.

Dépose du déflecteur de déchets

- Retirez le déflecteur de déchets avec une pince droite.

Élimination des résidus d'isolation

- Contrôlez si des résidus d'isolation se trouvent sous le déflecteur de déchets GP1.

Élimination des pièces détachées par secousse

- Vérifiez qu'aucune pièce détachée ne demeure dans l'outil. - Secouez l'outil pour faire chuter les pièces éventuellement détachées. N'utilisez aucun d'outil susceptible d'endommager l'outil de sertissage.

Pose de la trappe de service

- Remettez la trappe de service en place sur l'appareil hors tension.

Initialisation de l'outil de sertissage (Reset)

Initialisez l'appareil pour qu'il revienne en position d'origine.

L'appareil doit être à l'arrêt.

• Maintenez la touche de remise à zéro enfoncée avec l'outil de service.
• Appuyez en même temps sur le bouton de mise sous tension.
• Relâchez d'abord le bouton de mise sous tension.
• Relâchez alors la touche de remise à zéro.
  → Le témoin jaune est allumé.

Extraction du ruban d'embouts

• Poussez le coulisseau en direction de la partie frontale.
• Maintenez le coulisseau dans cette position et retirez le ruban.
• Actionnez toujours le coulisseau, même si aucun ruban n'est en place.

IMPORTANT : L'outil ne doit plus contenir de ruban d'embouts.

Dépose de la trappe de service

- Déposez la trappe de service. L'outil de sertissage se met automatiquement hors tension.

Pose de la trappe de service

- Remettez la trappe de service en place sur l'appareil hors tension.

Mise sous tension de l'outil de sertissage

- Appuyez sur le bouton de mise sous tension.

Le témoin jaune clignote après environ trois secondes.

Mise en place du déflecteur de déchets

• Déposez la trappe de service. L'outil de sertissage se met automatiquement hors tension.
• Mettez le nouveau déflecteur de déchets en place. Veillez à sélectionner le déflecteur de déchets GP2 approprié pour votre outil de sertissage.

Références :

CF CRIMPHANDY 0,5/GP2, 1212515

CF CRIMPHANDY 0,75/GP2,1212516

CF CRIMPHANDY 1,0/GP2, 1212517

CF CRIMPHANDY 1,5/GP2, 1212844

- La languette doit impérativement s'appuyer sur la petite surface oblique. Si la languette se déplace derrière cette surface, le nouveau déflecteur sera tordu dès sa première utilisation. (Cette languette est indiquée par la flèche dans l'agrandissement du bas.)

Il est primordial que le déflecteur de déchets s'encliquète correctement et ne dépasse pas du cadre du boîtier.

- Surveillez la position de l'étrier du déflecteur de déchets GP2.

• Maintenez le déflecteur de déchets en position.
• Resserrez la vis.

Pose de la trappe de service

- Remettez la trappe de service en place.

Mise en place du ruban d'embouts

• Mettez à nouveau le ruban d'embouts en place (voir page 14).
• Remettez le récipient à déchets en place (voir page 14).

Chargement du ruban d'embouts

• Appuyez sur le bouton de mise sous tension.
  → Un bruit de transport se fait entendre et le témoin vert clignote. L'outil de sertissage est prêt à fonctionner.

Si le témoin jaune est allumé en continu, effectuez les opérations nécessaires pour un déblocage (voir page 23).

4.10 Retour

En cas de renvoi, joignez à l'outil une description succincte de la manière dont l'erreur est survenue. Joignez aussi impérativement les résultats de sertissage incorrects ainsi que des restes d'isolation et un mètre du conducteur utilisé.

A Annexe

A 1 Caractéristiques techniques

Caractéristiques techniques de l'outil de sertissage
Cycle de travail < 2 s
Arrêt automatique après 5 min
Sertissage Sertissage à quatre pans
Type de contact Embouts isolés de type AI...-8...-S
Longueur de douille 8 mm
Capacité en embouts 50 unités
Longueur introduite du conducteur 32 mm
Type de conducteur H05V-K/H07V-K (voir le tableau ci-dessous)
Type d'isolation PVC
Cycles de sertissage par charge de batterie jusqu'à 3 000
Température ambiante, service +15 °C... +30 °C
Dimensions (l x H x P)	43 mm x 205 mm x 70 mm
Poids	450 g
Émissions sonores L_pA	< 70 dB (A)
Déclencheur de cadence	Capteur
Automate	Électrique
Affichages Témoins (LED) indicateurs d'état

Caractéristiques techniques de la batterie (CF CRIMPHANDY/ACCU, 1212518)
Type	Batterie lithium-ion
Tension	7,4 V DC
Énergie nominale	5,92 Wh
Capacité	800 mAh

Caractéristiques techniques du chargeur (CF CRIMPHANDY/CHARGER, 1212519)
Tension secteur		100 V AC ... 240 V AC / 50 Hz ... 60 Hz
Durée de charge de la batterie		env. 65 min/utilisable après 20 min
Sortie		8,4 V DC / 0,8 A / 6,72 W
Température ambiante, service +5 °C... +40 °C
Type d'appareil Section de conducteur, métrique		Diamètre extérieur Type de conducteur
CF CRIMPHANDY 0,5	0,5 mm^2	1,7 mm ... 2,4 mm	H05V-K
CF CRIMPHANDY 0,75	0,75 mm^2	1,9 mm ... 2,6 mm	H05V-K
CF CRIMPHANDY 1,0	1,0 mm^2	2,0 mm ... 2,7 mm	H05V-K
CF CRIMPHANDY 1,5	1,5 mm^2	2,4 mm ... 3,1 mm	H07V-K

A 2 Références

Outil de sertissage mobile

Description Désignation Référence
Outil de sertissage mobile
Pour une section de 0,5 mm ^2	CF CRIMPHANDY 0,5	1212463
Pour une section de 0,75 mm ^2	CF CRIMPHANDY 0,75	1212464
Pour une section de 1,0 mm ^2	CF CRIMPHANDY 1,0	1212465
Pour une section de 1,5 mm ^2	CF CRIMPHANDY 1,5	1212466

Accessoires

Description Désignation Référence
Batterie	CF CRIMPHANDY/ACCU	1212518
Chargeur	CF CRIMPHANDY/CHARGER	1212519
Coupe-câble, pour le cuivre et l'aluminium de diamètre pouvant atteindre 12 mm (jusqu'à 35 mm ^2 )	CUTFOX 12	1212128
Unité de coupe, pour CF CRIMPHANDY..., pour fils de cuivre flexibles de 0,5 mm ... 1,5 mm ^2 , récipient à déchets compris	CF CRIMPHANDY CUTTER	1212520

Pièces détachées

Description Désignation Référence
Outil de service de rechange
Pour CF CRIMPHANDY 0,5	CF CRIMPHANDY 0,5/SERVICE-TOOL	1212787
Pour CF CRIMPHANDY 0,75	CF CRIMPHANDY 0,75/SERVICE-TOOL	1212786
Pour CF CRIMPHANDY 1,0	CF CRIMPHANDY 1,0/SERVICE-TOOL	1212759
Pour CF CRIMPHANDY 1,5	CF CRIMPHANDY 1,5 /SERVICE-TOOL	1212708
Récipients à déchets de rechange, pour CF CRIMPHANDY...	CF CRIMPHANDY/COVER	1212709

Description Désignation Référence

Déflecteur de déchets de rechange GP1, pour CF CRIMPHANDY..., (voir page 28)

CF CRIMPHANDY/GP1 1212514

Déflecteur de déchets de rechange GP2 (voir page 28)

Pour CF CRIMPHANDY 0,5 CF CRIMPHANDY 0,5/GP2 1212515

Pour CF CRIMPHANDY 0,75 CF CRIMPHANDY 0,75/GP2 1212516

Pour CF CRIMPHANDY 1,0 CF CRIMPHANDY 1,0/GP2 1212517

Pour CF CRIMPHANDY 1,5 CF CRIMPHANDY 1,5/GP2 1212844

Ruban d'embouts

	Code de couleur selon DIN 46228-4/ UL486F	Code de couleur selon NF C 63-023	Coloris spécial
Ruban d'embouts, 8 mm, douille en plastique, dimensions conformes à DIN 46228-4/UL486F, 20 bandes, 50 embouts par bande
0,5 mm^2 , pourCF CRIMPHANDY 0,5	AI 0,5-8 WH-S, 1212521 ; couleur : blanc	AI 0,5-8 WH-S, 1212521 ; couleur : blanc	AI 0,5-8 OG-S, 1212784 ; couleur : orange
0,75 mm^2 , pourCF CRIMPHANDY 0,75	AI 0,75-8 GY-S, 1212522 ; couleur : gris	AI 0,75-8 BU-S, 1212785 ; couleur : bleu	AI 0,75-8 WH-S, 1212783 ; couleur : blanc
1,0 mm^2 , pourCF CRIMPHANDY 1,0	AI 1,0-8 RD-S, 1212523 ; couleur : rouge	AI 1,0-8 RD-S, 1212523 ; couleur : rouge	AI 1,0-8 YE-S, 1212782 ; couleur : jaune
1,5 mm^2 , pourCF CRIMPHANDY 1,5	AI 1,5-8 BK-S, 1212524 ; couleur : noir	AI 1,5-8 BK-S, 1212524 ; couleur : noir	AI 1,5-8 RD-S, 1212781 ; couleur : rouge

A 3 Déclaration UE de conformité

Déclaration de conformité UE

N° 000777344_02

Fabricant Phoenix Contact GmbH & Co. KG

Adresse Flachsmarktstraße 8, 32825 Blomberg, Germany

Désignation du produit CF CRIMPHANDY 0,5

Référence 1212463

La responsabilité de l'établissement de cette déclaration de conformité incombe exclusivement au fabricant. Les produits désignés dans cette déclaration sont conformes aux exigences applicables de la législation d'harmonisation suivante :

2006/42/EG

Limitation de l'utilisation de certaines substances dangereuses

Directive CEM (compatibilité électromagnétique)

La conformité a été évaluée en fonction des critères des normes concernées suivantes :

EN 60335-1:2012+ AC:2014+ A11:2014+

EN CEI 55014-1:2021

A13:2017+ A1:2019+ A2:2019 + A14:2019+

A15:2021

EN CEI 55014-2:2021 EN CEI 61000-6-2:2019

EN CEI 62061:2021

EN CEI 63000:2018

EN ISO 12100:2010

EN ISO 13854:2019

EN ISO 13857:2019

Les produits énumérés ci-dessous font également partie de cette déclaration UE de conformité :

Référence Désignation du produit

1212464 CF CRIMPHANDY 0,75

1212465 CF CRIMPHANDY 1,0

1212466 CF CRIMPHANDY 1,5

Tenez compte des remarques suivantes

Conditions générales d'utilisation de la documentation technique

Phoenix Contact se réserve le droit de modifier, de corriger et/ou d'améliorer à tout moment et sans préavis la documentation technique et les produits décrits dans cette documentation, dans la mesure où cela est raisonnable pour l'utilisateur. Cette disposition s'applique également aux modifications ayant pour but l'amélioration technique du produit.

La réception d'une documentation technique (notamment de documentation utilisateur) n'engendre aucune obligation d'information plus approfondie de la part de

Phoenix Contact quant aux modifications éventuelles des produits et/ou de la documentation technique. Vous êtes par conséquent seul responsable de la vérification de l'adéquation et de la finalité des produits dans le cadre de leur application concrète, notamment en ce qui concerne le respect des normes et lois en vigueur. Toutes les informations contenues dans la documentation technique sont fournies sans aucune garantie expresse, décisive ou tacite.

Au demeurant, seules les règles définies par les conditions générales de vente de Phoenix Contact en vigueur sont applicables, en particulier en ce qui concerne une éventuelle responsabilité en matière de garantie.

Le présent manuel, ainsi que les illustrations qu'il contient, sont protégés par copyright. Toute modification du contenu ou toute publication, même partielle, est interdite.

Phoenix Contact se réserve le droit de déposer une demande de droits de propriété intellectuelle concernant les désignations utilisées dans le présent manuel pour les produits de Phoenix Contact. Toute demande de droits de propriété intellectuelle les concernant est interdite aux tiers.

D'autres désignations de produits peuvent être protégées par la loi, même en l'absence d'indication à ce sujet.

Comment nous contacter

Internet

Vous trouverez des informations à jour sur les produits de Phoenix Contact et sur nos conditions générales de vente sur Internet à l'adresse suivante : phoenixcontact.com

S'assurer de toujours travailler avec la documentation actuelle. Celle-ci peut être téléchargée à l'adresse suivante : phoenixcontact.com/products

Représentations locales

En cas de problème ne pouvant pas être résolu à l'aide de la documentation fournie, prière de contacter votre représentation locale. L'adresse est disponible sur phoenixcontact.com.

Editeur Phoenix Contact GmbH & Co. KG

Si vous avez des suggestions ou des propositions d'amélioration quant au contenu et à la présentation de ce manuel, n'hésitez pas à nous en faire part en vous adressant à : [e-mail]
