ACVH2601ENF - Congélateur ASPES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur vertical à porte vitrée
Marque	Aspes
Modèle	ACVH2601ENF
Catégorie	Congélateur
Alimentation électrique	Monophasée, 187-254 V (stabilisateur recommandé hors plage)
Fréquence	50/60 Hz
Classe climatique	Adapté aux classes 0 à 7 (jusqu'à 40 °C)
Température de fonctionnement	Réglable, affichage numérique (typiquement -18 °C)
Niveau sonore	Inférieur à 70 dB(A)
Fonctions principales	Affichage numérique, réglage de température, dégivrage automatique, alarme porte ouverte, alarme température haute/basse
Éclairage	LED
Porte	Porte vitrée avec serrure
Poignée	Oui
Roulettes	Oui (roues universelles)
Pieds réglables	Oui
Nettoyage et entretien	Détergent doux et eau tiède ; débrancher avant nettoyage
Sécurité	Mise à la terre obligatoire ; ne pas endommager le circuit réfrigérant ; ne pas utiliser d'appareils électriques à l'intérieur
Pièces détachées et réparabilité	Liste des composants dans la notice ; réparation par technicien agréé
Installation	Distance minimale 10 cm du mur ; niveau à bulle ; inclinaison 2° pour fermeture de porte
Informations générales	Notice d'utilisation gratuite disponible au format PDF

FOIRE AUX QUESTIONS - ACVH2601ENF ASPES

Comment régler la température du congélateur ?

Appuyez sur le bouton SET (bouton 3) pendant 1 seconde pour visualiser le point de réglage, puis ajustez-le. La température affichée est celle à l'intérieur.

Que signifie le code d'erreur E1 ?

Le code E1 indique un capteur anormal dans l'armoire. Contactez un technicien du service après-vente professionnel.

Comment dégivrer l'appareil ?

Appuyez sur le bouton de dégivrage (bouton 2) pendant plus de 3 secondes pour démarrer ou arrêter le dégivrage manuellement. Le dégivrage automatique est également géré par le contrôleur.

Pourquoi le ventilateur du condenseur ne fonctionne-t-il pas ?

Vérifiez si le ventilateur est bloqué ou défectueux. Si la résistance est anormale, remplacez le ventilateur. Contactez un technicien professionnel si nécessaire.

Comment nettoyer le congélateur ?

Débranchez l'appareil. Nettoyez l'intérieur et l'extérieur avec une solution de détergent doux et d'eau tiède, puis rincez et séchez avec un chiffon doux.

Quelle est la distance minimale à respecter autour de l'appareil ?

Laissez un espace d'au moins 10 cm entre l'arrière de l'appareil et le mur pour assurer une ventilation adéquate.

Que faire si l'affichage ne s'allume pas ?

Vérifiez que la prise d'alimentation est correctement branchée et que la tension est présente. Si le fusible est cassé, remplacez-le. Contactez un professionnel si le problème persiste.

L'appareil fait du bruit, est-ce normal ?

Un bruit de circulation du réfrigérant est normal. Si le bruit est excessif, vérifiez que l'appareil est bien de niveau et que les vis du compresseur ou du ventilateur sont serrées.

Puis-je stocker des aérosols dans le congélateur ?

Non, ne stockez pas de substances explosives ou d'aérosols contenant un propulseur inflammable à l'intérieur de l'appareil.

Comment obtenir la notice en français ?

La notice est disponible gratuitement en français au format PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

MODE D'EMPLOI ACVH2601ENF ASPES

Lisez attentivement ce manuel et conservez-le pour référence future.

www.aspes.es

Instructions de sécurité importantes.... 1

Transport et installation 2

Instructions d'installation.... 3

Principaux composants .... 5

Instructions de fonctionnement .... 6

Dépannage du produit .... 7

Nettoyage du produit.... 10

Précautions de sécurité 11

Élimination correcte de ce produit .... 11

Cher client :

Chers utilisateurs (clients), ce manuel contient les connaissances de base sur le produit, les instructions d'utilisation, le diagnostic des pannes et les méthodes de dépannage de base. Afin de mieux comprendre et utiliser ce produit, veuillez prendre soin de ce manuel et le lire attentivement.

Instructions de sécurité importantes

1. La plage de tension de fonctionnement : 187V\~254V. Afin d'éviter d'endommager les performances électriques du compresseur, veuillez équiper l'appareil d'un stabilisateur de tension d'une puissance d'au moins 500W pour protéger le refroidisseur lorsque la tension est inférieure à 187V ou supérieure à 254V.
2. Une prise monophasée individuelle doit être utilisée. Elle doit être reliée de manière fiable à un fil de terre. Attention : le fil de mise à la terre ne doit pas être connecté à une conduite d'eau ou à un tuyau de gaz.
3. Une base solide, les acides forts, les solvants organiques et les substances corrosives ainsi que celles susceptibles de contaminer les aliments sont interdits dans le refroidisseur, car cela peut entraîner de la corrosion ou un accident.
4. Ne soulevez pas le refroidisseur ou la coque des pièces électriques, sinon cela entraînera une détérioration de l'isolation et provoquera de la corrosion.
5. Lorsque le refroidisseur ne sera pas utilisé pendant une longue période, débranchez l'alimentation et nettoyez-le. Vérifiez le circuit avant de le réutiliser.
6. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
7. L'appareil doit être déconnecté de son alimentation électrique lors du nettoyage, de l'entretien et du remplacement des pièces.
8. Le niveau de pression acoustique pondéré A est inférieur à 70 dB(A).
9. Ne stockez pas de substances explosives telles que des aérosols contenant un propulseur inflammable à l'intérieur de l'appareil.
10. Le gaz inflammable utilisé pour le refroidissement doit être manipulé conformément aux réglementations locales. Avant de mettre l'appareil au rebut, retirez les portes pour éviter que des enfants ne restent coincés.

Précaution :

1. Risque d'incendie / matériaux inflammables, veillez à éviter de provoquer un incendie en enflammant un matériau inflammable.
2. Maintenez dégagées toutes les ouvertures de ventilation du boîtier de l'appareil ou de la structure d'encastrement.

3. N'utilisez pas de dispositifs mécaniques ni d'autres moyens pour accélérer le processus de dégivrage, sauf ceux recommandés par le fabricant.

4. Ne détériorez pas le circuit de réfrigération.

5. N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
6. Les conditions de température et d'humidité ambiantes du refroidisseur doivent respecter la classe climatique indiquée dans le tableau ci-dessous :

Salle de testClasseclimatique	Températurede bulbe sec(°C)	Humiditérelative(%)	Point de rosée(°C)	Masse de vapeurd'eaudans l'air sec (g/kg)
0	20	50	9.3	7.3
1	16	80	12.6	9.1
8	23.9	55	14.3	10.2
2	22	65	15.2	10.8
3	25	60	16.7	12.0
4	30	55	20.0	14.8
6	27	70	21.1	15.8
5	40	40	23.9	18.8
7	35	75	30.0	27.3
REMARQUE : La masse de vapeur d'eau dans l'air sec est l'un des principaux facteurs influençant les performances et la consommation d'énergie des enceintes. Par conséquent, l'ordre de la classe climatique dans

Remarque : L'illustration est une image de référence, votre appareil peut différer.

Avertissement : Risque d'incendie / Matériaux inflamm

1. Ne l'inclinez pas à plus de 45° lors du déplacement.
2. Le refroidisseur doit rester en position verticale pendant 4 heures avant d'être mis sous tension si le produit a été transporté à l'envers.

Choix de l'emplacement d'installation

1. L'unité est destinée à une utilisation en intérieur uniquement.

2. Étant donné que l'unité possède une porte en verre, ses performances sont fortement influencées par les conditions environnementales. Pour minimiser les effets environnementaux sur les performances de l'unité, les recommandations suivantes doivent être respectées :

• L'unité ne doit pas être placée à proximité d'une source de chaleur.

- L'unité ne doit pas être placée près ou à l'intérieur de courants d'air produits par des ventilateurs de ventilation, des portes ouvertes et/ou des fenêtres.

• L'unité ne doit pas être installée sous un système de ventilation monté au plafond.

- L'unité doit avoir un espace suffisant pour "respirer" (utilisez toujours l'espace arrière pour assurer un dégagement minimum).

• L'unité ne doit pas être exposée directement au soleil.

- Toutes les ouvertures de ventilation du boîtier de l'appareil ou de la structure doivent être dégagées de toute obstruction.

- Afin de réduire les risques d'incendie, l'installation de cet appareil doit être réalisée uniquement par une personne qualifiée.

Instructions d'installation

1. Déballez tous les éléments et nettoyez entièrement l'armoire à l'aide d'eau tiède et de 5 % de savon neutre, puis séchez avec un chiffon doux. Pour les parties en verre, utilisez uniquement des produits spécifiques afin d'éviter les résidus calcaires dus à l'eau.

2. Gardez une distance d'au moins 10 cm du mur. Assurez-vous que l'unité est bien de niveau en réglant les pieds ajustables.

3. L'armoire doit être installée sur une surface parfaitement plane, loin de toute source de chaleur, y compris les rayons du soleil.

4. Ne placez pas l'unité dans un espace ouvert et ne l'exposez pas à la pluie.

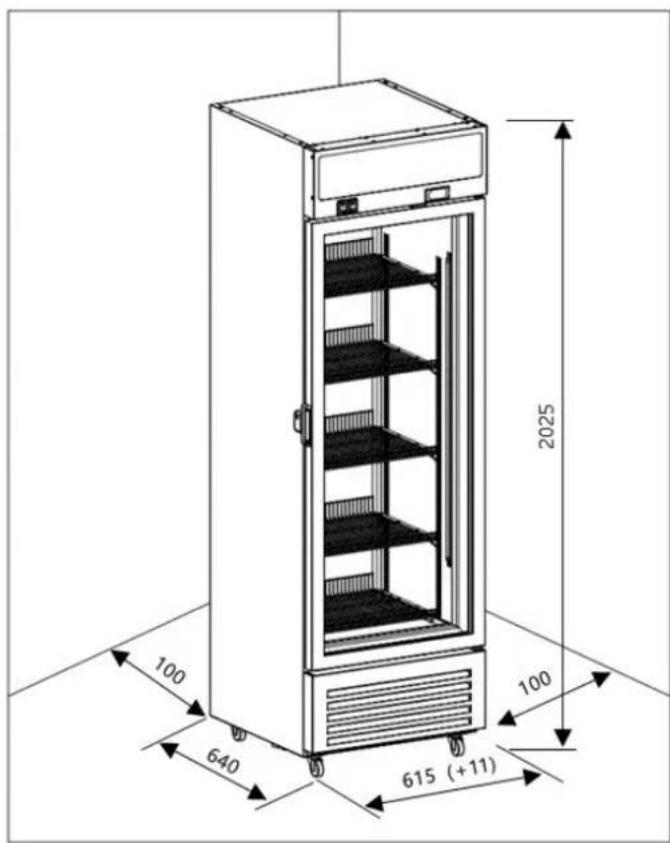

Remarque : Schéma des dimensions requises pour l'espace du produit

Mise à niveau de l'unité

Placez l'unité à l'emplacement choisi. À l'aide d'un niveau à bulle, vérifiez si l'unité est bien de niveau dans les deux directions.

Le niveau à bulle peut être placé sur l'une des étagères.

Il est essentiel que l'unité soit parfaitement de niveau pendant son fonctionnement afin d'éviter la formation éventuelle de glace sur les ailettes de l'évaporateur en raison d'un drainage insuffisant des condensats.

Inclinez l'unité avec un angle de 2° pour faciliter la fermeture de la porte et l'évacuation de l'eau.

- Ne placez pas de bouteilles de crème ou de spray à l'intérieur du refroidisseur.

- Ne stockez pas de substances explosives, telles que des aérosols avec un propulseur inflammable, dans le refroidisseur.

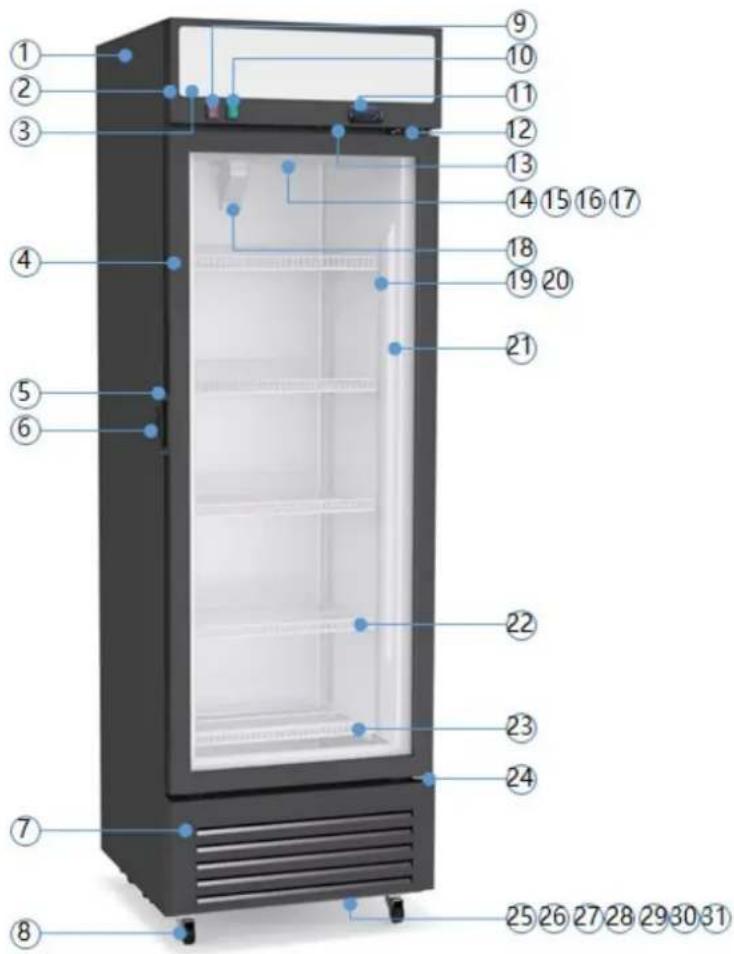

Principaux composants

No.	Description	No.	Description	No.	Description
1	Armoire	12	Charnière supérieure	23	Grille métallique inférieure
2	Auvent	13	Interrupteur du ventilateur	24	Charnière inférieure
3	Panneau d'auvent	14	Évaporateur	25	Câble d'alimentation
4	Porte en verre	15	Ventilateur d'évaporation	26	Compresseur
5	Armoire	16	Chauffage de dégivrage	27	Ventilateur de refroidissement
6	Poignée	17	Déflecteur de vent	28	Condensateur
7	Serrure	18	Couvercle du tuyau de drainage	29	Filtre sec
8	Panneau décoratif	19	Étagère	30	Bac à eau
9	Roue universelle	20	Pied de l'étagère	31	Collier de serrage
10	Interrupteur d'alimentation	21	Lumière LED
11	Interrupteur de lumière	22	Grille métallique

Instructions de fonctionnement

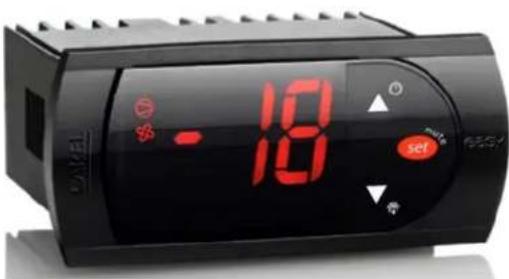

Affichage et fonctions

Lors du fonctionnement normal, le contrôleur affiche la température intérieure. De plus, l'affichage comporte des LED qui indiquent l'activation des fonctions de contrôle (voir Tableau 1), tandis que les 3 boutons permettent d'activer/désactiver certaines fonctions (voir Tableau 2).

LEDs et fonctions associées

Index	Fonction	Opération normale			Démarrage
		ON	OFF Clignotement
1	Compresseur	ON	OFF	Demande	ON
2	Ventilateur	ON	OFF	Demande	ON
3	Dégivrage	ON	OFF	Demande	ON
4	Digital	Écran LED à 2 chiffres avec signe (-99 à 99) et point décimal.

Tableau des fonctions activées par les boutons

Index Bouton		Opération normalel Démarrage
		Appuyer sur le bouton seulement	Pressés ensemble
1		Plus de 3 secondes : activer/désactiver ON/OFF	Pressés ensemble : visualiser la température de la sonde de dégivrage	-
2		Plus de 3 secondes : démarrer/arrêter le dégivrage		Pressés ensemble : démarrer la procédure de restauration des paramètres.
3		1 seconde : visualiser/ajuster le point de réglage	-

Dépannage du produit

1. Code d'alarme de la zone d'affichage

En cas de défaillance d'un composant du produit, le code de panne correspondant s'affichera sur le panneau de contrôle. Les codes d'erreur généraux et les pannes correspondantes sont indiqués ci-dessous.

N° Code d'erreur	Description de l'erreur	Méthode de résolution	Remarques
1 E1	Capteur anormal dans l'armoire	Contactez notre technicien de service après-vente professionnel
2 E2	Capteur de dégivrage anormal	Contactez notre technicien de service après-vente professionnel
3 DR	Alarme d'ouverture de porte	Vérifiez si la porte est bien fermée
4 HI	Avertissement de température élevée	Contactez notre technicien de service après-vente professionnel
5 LO	Avertissement de température basse	Contactez notre technicien de service après-vente professionnel

1. Dépannage de routine

Problème	Raison		Vérifier	Solution	Remarque
Pas d'affichage sur le panneau d'affichage	La prise d'alimentation n'est pas correctement branchée		Brancher la prise d'alimentation	Reconnecter l'alimentation
	Panne		Vérifier si la prise a de l'électricité ou non	Reconnecter l'alimentation
clé invalide	/		/	Contacter notre technicien du service après-vente professionnel
La lampe ne s'allume pas	Pas de tension	Fusible cassé	Vérifier le fusible	Changer le fusible	Contactez notre technicien du service après-vente
		Mauvaise connexion entre la prise et la prise murale	Vérifier la connexion ou non	Réparer ou changer la prise
	Avoir de la tension	Lampe a un mauvais contact ou usée	Vérifier le circuit et la lampe	Serrer la connexion ou changer la lampe	professionnel
		L'interrupteur de la lampe a un mauvais contact	Vérifier l'interrupteur	Serrer la connexion ou changer l'interrupteur
Ventilateur du condenseur ne fonctionne pas	Le ventilateur du condenseur est en panne		Vérifier la résistance du ventilateur du condenseur	Changer le ventilateur du condenseur	Contactez notre technicien du service après-vente professionnel
	Le ventilateur du condenseur est bloqué		Dégager le blocage	Dégager le blocage
Le ventilateur du condenseur fonctionne en continu	Temperatu re is too high inside of the cabinet	Ouvrir la porte trop fréquemment	/ /		Contactez le personnel professionnel du service après-vente
		Trop de stockage	La sortie d'air est bloquée	Retirer une partie du stockage
		Fuite de réfrigérant /		Contact professional after-sales personnel
Bruit	Le refroidisseur n'est pas placé de manière horizontale		Vérifiez si les quatre roues sont réglées au même niveau et touchent le sol.	Ajustez les roues	Contactez le personnel professionnel du service après-vente
	Les vis du compresseur ou du ventilateur du condenseur sont desserrées		Les vis sont bien serrées ou non	Serrer les vis
	Compresseur ou ventilateur défectueux		Vérifiez le compresseur ou le ventilateur	Contactez le personnel professionnel du service après-vente
Le ventilateur du condenseur fonctionne, mais le compresseur	Le terminal du démarreur ou de l'OLP est desserré		Vérifiez le démarreur et l'OLP	Installez le démarreur ou l'OLP	Contactez le personnel professionnel du service après-vente
	Compresseur défectueux		Vérifiez la résistance du terminal du	Changez le compresseur
ne fonctionne pas		compresseur CSM
	La tension est inférieure à 97V ou supérieure à 130V	Vérifiez la tension d'entrée	Utilisez un stabilisateur de tension
Le ventilateur de l'évaporateur ne fonctionne pas	Interrupteur de ventilateur défectueux	Vérifiez la résistance de l'interrupteur	Changez l'interrupteur	Contactez le personnel professionnel du service après-vente
	Le terminal de l'interrupteur du ventilateur n'est pas correctement connecté	Vérifiez le circuit de l'interrupteur du ventilateur	Connectez le terminal de l'interrupteur
Le câble d'alimentation est défectueux	Non placé dans la bonne position et cassé pendant le transport	N/A	Changez le câble d'alimentation	Contactez le personnel professionnel du service après-vente

Remarque : Les éléments suivants ne sont pas des pannes, mais des phénomènes courants :

• Bruit : Le réfrigérant circule à l'intérieur du refroidisseur.
• Chaleur : Le compresseur et le condenseur deviennent chauds.
• Condensation : Si l'humidité ambiante est élevée, des gouttelettes de rosée peuvent apparaître sur la surface. Veuillez les essuyer rapidement avec un chiffon doux et sec.

Note : L'illustration est une image de référence, votre appareil peut différer.

Nettoyage du produit

1.1. Nettoyage externe

Les portes et le compartiment de congélation doivent être nettoyés avec une solution de détergent doux et d'eau tiède, telle qu'un mélange de 30 g de détergent pour 7,5 litres d'eau chaude. Nettoyez avec une éponge douce, puis rincez à l'eau claire. Pour éviter les résidus d'eau, essuyez à nouveau avec un chiffon sec et doux.

Avertissement

1. Assurez-vous que l'appareil est débranché de l'alimentation électrique avant d'effectuer toute opération de nettoyage ou d'entretien.
2. N'utilisez pas de produits de nettoyage corrosifs pour nettoyer l'intérieur du compartiment de congélation ni la grille métallique.

Précautions de sécurité

? Avertissement !

• Ne pas endommager le circuit de fluide réfrigérant.
• Ne pas endommager les parois de l'appareil, cela pourrait affecter le circuit de fluide réfrigérant.
• Ne pas utiliser d'appareils électriques à l'intérieur des compartiments de stockage des aliments, sauf s'ils sont du type recommandé par le fabricant.
• Cet équipement ne doit pas être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, sauf si elles sont supervisées par une personne responsable de leur sécurité ou ont reçu des instructions appropriées sur son utilisation. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Élimination correcte de ce produit

Éliminez l'emballage de manière respectueuse de l'environnement. Cet appareil est étiqueté conformément à la Directive Européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Cette directive établit le cadre pour la reprise et le recyclage des appareils usagés dans toute l'Union Européenne.

Les matériaux d'emballage de ce produit sont fabriqués à partir de matériaux recyclables, conformément aux réglementations nationales sur l'environnement. Ne jetez pas ces matériaux avec les déchets ménagers ou autres déchets. Déposez-les aux points de collecte prévus à cet effet par les autorités locales.

Q. aspes

VETRINA VERTICALE
