MANUAL DE UTILIZADOR ACVH2601ENF ASPES

Leia este manual com atenção e guarde-o para futuras referências.

www.aspes.es

Instruções Importantes de Segurança.... 1

Transporte e Posicionamento 2

Instruções de Instalação 3

Componentes principais.... 5

Instruções de Operação....6

Solução de Problemas do Produto....7

Limpeza do Produto 10

Precauções de Segurança 10

Descarte Correto deste Produto 11

Prezado Cliente:

Prezados usuários (clientes),

Este manual contém conhecimentos básicos sobre o produto, instruções de uso, diagnóstico de falhas e métodos básicos de solução de problemas. Para compreender melhor e utilizar este produto corretamente, cuide bem deste manual e leia-o atentamente.

Instruções Importantes de Segurança

1. A faixa de tensão de operação é de 187V\~254V. Para evitar danos ao desempenho elétrico do compressor, equipe-o com um estabilizador de tensão de potência não inferior a 500W, para proteger o refrigerador quando a tensão estiver abaixo de 187V ou acima de 254V.
2. Deve ser utilizada uma tomada individual de fase única. Ela deve estar conectada de forma confiável a um fio terra. Atenção: O fio terra não deve ser conectado a um cano de água ou a um tubo de gás.
3. Bases fortes, ácidos fortes, solventes orgânicos e produtos corrosivos ou aqueles que são fáceis de contaminar os alimentos são proibidos de serem armazenados no refrigerador; caso contrário, podem causar corrosão ou acidentes.
4. Não levante o refrigerador ou a carcaça das partes elétricas, pois isso pode causar uma redução na isolação e resultar em corrosão.
5. Quando o refrigerador não for usado por um longo período, desconecte a alimentação e limpe-o. Verifique o circuito antes de reutilizá-lo.
6. Se o cabo de alimentação estiver danificado, ele deve ser substituído por um cabo especial ou um conjunto fornecido pelo fabricante ou por um agente de serviço autorizado.
7. O aparelho deve ser desconectado da fonte de alimentação durante a limpeza ou manutenção e ao substituir peças.
8. O nível de pressão sonora ponderado A é inferior a 70 dB(A).
9. Não armazene substâncias explosivas, como latas de aerossol com propelente inflamável, dentro do aparelho.
10. O gás inflamável de sopro do refrigerador deve ser manuseado de acordo com as regulamentações locais. Antes de descartar o aparelho, remova as portas para evitar que crianças fiquem presas.

? Atenção:

1. Risco de incêndio/materiais inflamáveis – tenha cuidado para evitar causar um incêndio ao inflamar materiais inflamáveis.
2. Mantenha todas as aberturas de ventilação do gabinete do aparelho ou da estrutura de embutimento desobstruídas.
3. Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelamento, exceto aqueles recomendados pelo fabricante.

4. Não danifique o circuito do refrigerante.

5. Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do eletrodoméstico, a menos que sejam do tipo recomendado pelo fabricante.

6. As condições de temperatura ambiente e umidade da classe climática do refrigerador seguem a tabela abaixo:

Sala de testeClasse climática	Temperatura de bulbo seco (°C)	Umidade relativa (%)	Ponto de orvalho (°C)	Massa de vapor de água no ar seco (g/kg)
0	20	50	9.3	7.3
1	16	80	12.6	9.1
8	23.9	55	14.3	10.2
2	22	65	15.2	10.8
3	25	60	16.7	12.0
4	30	55	20.0	14.8
6	27	70	21.1	15.8
5	40	40	23.9	18.8
7	35	75	30.0	27.3
NOTA: A massa de vapor de água no ar seco é um dos principais fatores que influenciam o desempenho e o consumo de energia dos gabinetes. Portanto, a ordem da classe climática no

Nota: A ilustração é uma imagem de referência, seu dispositivo pode ser diferente.

Aviso: Risco de incêndio / Materiais inflamáveis

Transporte e Posicionamento

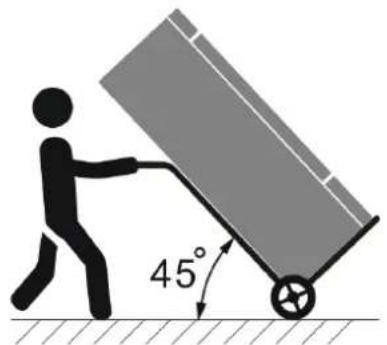

Transporte

1. Não incline o aparelho mais de 45° ao movê-lo.
2. O refrigerador precisa permanecer na posição vertical por 4 horas antes de ser ligado, caso tenha sido transportado de cabeça para baixo.

Escolhendo o local de instalação

1. O aparelho é apenas para uso interno.
2. Devido ao fato de que o aparelho possui uma porta de vidro, seu desempenho é altamente influenciado pelas condições ambientais. Para minimizar os efeitos ambientais no desempenho da unidade, recomenda-se o seguinte:
3. O aparelho não deve ser colocado próximo a nenhuma fonte de calor.
4. O aparelho não deve ser colocado próximo ou dentro de correntes de ar produzidas por ventiladores, portas abertas e/ou janelas.
5. O aparelho não deve ser instalado sob um sistema de ventilação montado no teto.
6. O aparelho deve ter espaço suficiente para "respirar" (sempre utilize o espaço traseiro para garantir uma folga mínima).
7. O aparelho não deve ser colocado sob luz solar direta.
8. Mantenha todas as aberturas de ventilação do gabinete do aparelho ou da estrutura livres de obstruções.
9. Para reduzir o risco de incêndio, a instalação deste aparelho deve ser realizada apenas por uma pessoa devidamente qualificada.

Instruções de Instalação

1. Desembale todas as embalagens e limpe todo o gabinete usando água morna com 5% de sabão neutro e, em seguida, seque-o com um pano macio; para as partes de vidro, use apenas produtos específicos, evitando o uso de água, que pode deixar resíduos calcários no vidro.

2. Mantenha uma distância de pelo menos 10 cm da parede. Nivele a unidade ajustando os pés reguláveis.

3. O gabinete deve ser instalado em uma superfície perfeitamente nivelada, longe de qualquer fonte de calor, incluindo os raios solares.

4. Não instale o aparelho em locais abertos nem o exponha à chuva.

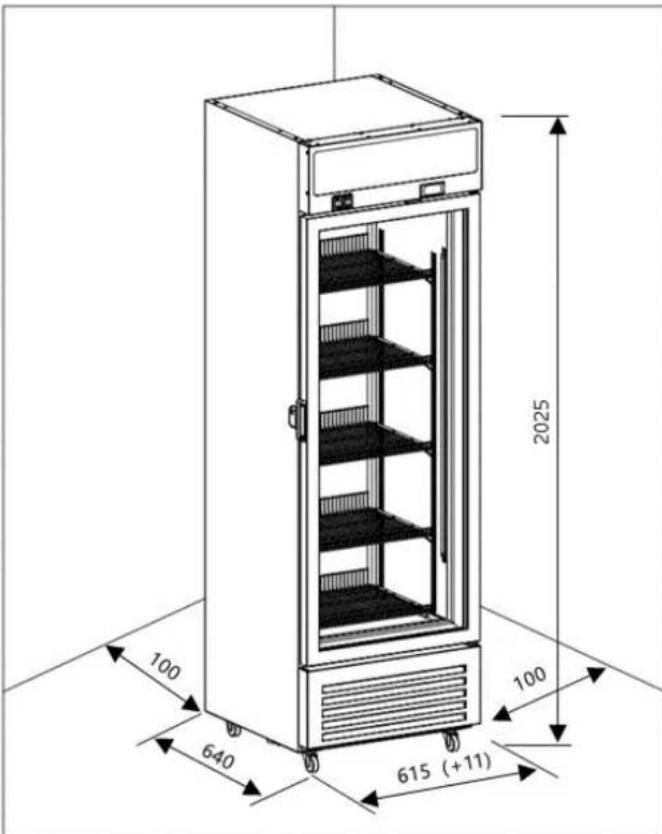

2025 100 640 100 615 (+11)

Nota: Diagrama esquemático da demanda de espaço do produto

Nivelando a unidade

Coloque a unidade no local escolhido. Usando um nível de bolha, verifique se a unidade está nivelada em ambas as direções.

O nível de bolha pode ser colocado em uma das prateleiras.

É essencial que a unidade esteja nivelada durante a operação para evitar a possível formação de gelo nas aletas do evaporador devido à drenagem insuficiente dos condensados.

Incline a unidade em um ângulo de 2º para facilitar o fechamento da porta e a drenagem.

• Não insira frascos de creme ou spray dentro do refrigerador.
• Não armazene substâncias explosivas, como latas de aerossol com propelente inflamável, dentro do refrigerador.

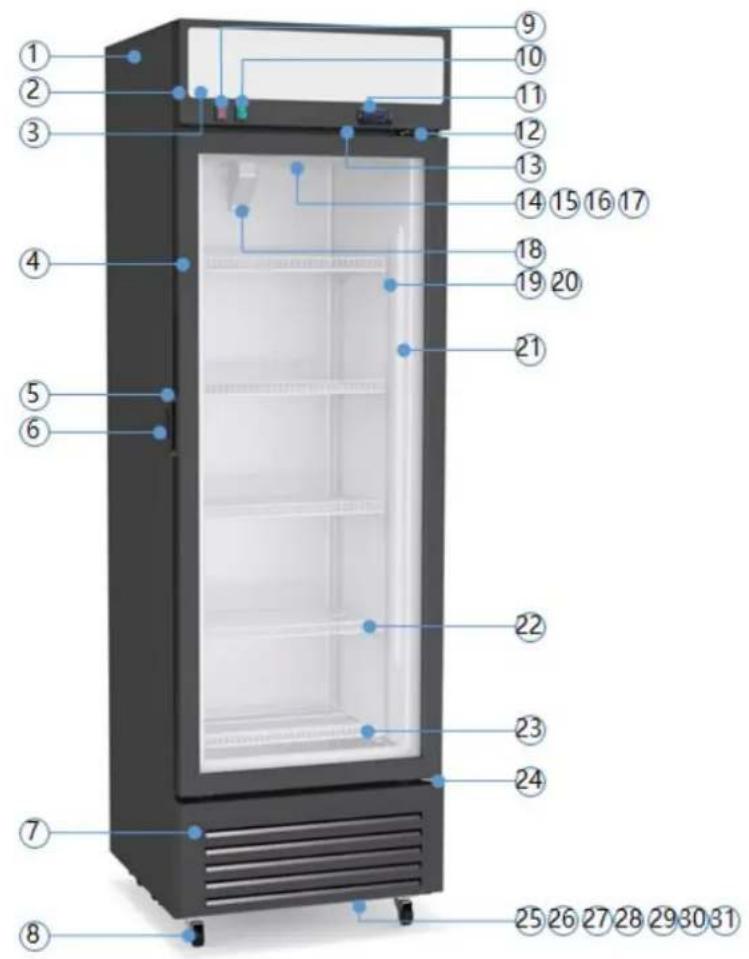

Componentes principais

Nota: A ilustração é uma imagem de referência, seu dispositivo pode ser diferente.

No.	Descripción	No.	Descrição	No.	Descrição
1	Gabinete	12	Dobradiça superior	23	Grade de arame inferior
2	Marquesina	13	Interruptor do ventilador	24	Dobradiça inferior
3	Panel de marquesina	14	Evaporador	25	Cabo de alimentação
4	Puerta de vidrio	15	Ventilador de evaporação	26	Compressor
5	Manija	16	Aquecedor de degelo	27	Ventilador de refrigeração
6	Cerradura	17	Defletor de vento	28	Condensador
7	Panel decorativo	18	Tampa do tubo de drenagem	29	Filtro seco
8	Rueda universal	19	Prateleira	30	Bandeja de água
9	Interruptor de encendido	20	Pé da prateleira	31	Abraçadeira de mangueira
10	Interruptor de luz	21	Luz LED
11	Controlador electrónico	22	Grade de arame

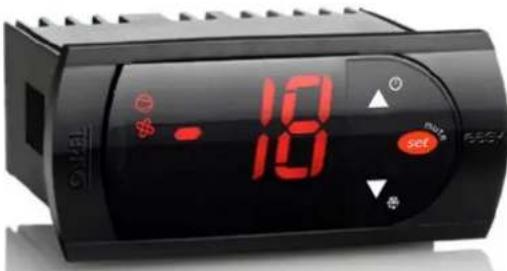

Instruções de Operação

Durante a operação normal, o controlador exibe a temperatura interna. Além disso, o visor possui LEDs que indicam a ativação das funções de controle (ver Tabela 1), enquanto os 3 botões podem ser usados para ativar/desativar algumas das funções (ver Tabela 2).

LEDs e funções associadas

① ② ③ 8.6 9.0 ④

Índice	Função	Operação normal			Arranque
		ON	OFF	Piscagem
1	Compressor	ON	OFF	Solicitação	ON
2	Ventilador	ON	OFF	Solicitação	ON
3	Descongelamento	ON	OFF	Solicitação	ON
4	Digital	Tela LED de 2 dígitos com sinal (-99 a 99) e ponto decimal.

Tabla 1

Tabela de funções ativadas pelos botões

Índice	Botón	Operação normal		Arranque
		Pressionando o botão apenas	Pressionadosjuntos
1		Mais de 3 segundos:ativar/desativar ON/OFF	Pressionadosjuntos: visualizar atemperatura da sonda dedescongelamento	-
2		Mais de 3 segundos: iniciar/pararo descongelamento		Pressionadosjuntos: iniciaro procedimento derestauraçãode parâmetros
3		1 segundo: visualizar/ajustar oponto de ajuste	-

Tabla 2

Solução de Problemas do Produto

1. Código de alarme na área de exibição

Quando um componente do produto apresenta falha, o código de erro correspondente será exibido no painel de controle. Os códigos de erro gerais e as falhas correspondentes estão listados abaixo.

No	Código de Erro	Descrição do Erro	Método de Solução	Observações
1	E1 Sensor anômalo no gabinete	Entre em contato com nosso técnico profissional de pós-venda
2	E2 Sensor de degelo anômalo	Entre em contato com nosso técnico profissional de pós-venda
3	DR Alarme de porta aberta	Verifique se a porta está devidamente fechada
4	HI Aviso de alta temperatura	Entre em contato com nosso técnico profissional de pós-venda
5	LO Aviso de baixa temperatura	Entre em contato com nosso técnico profissional de pós-venda

2. Solução de Problemas de Rotina

Problema	Razão		Revisar	Solução	Comentário
Não há visualização no painel de controle	O plugue de alimentação não está corretamente conectado		Conectar o plugue na tomada	Reconectar a energia
	Queda de energia		Verificar se a tomada tem eletricidade ou não	Reconectar a energia
Tecla inválida	/		/	Contatar nosso serviço técnico profissional pós-venda
A lâmpada não acende	Sem voltagem	Fusível queimado	Verificar o fusível	Trocar o fusível	Contatar nosso técnico profissional pós-venda
		Conexão ruim entre o plugue e a tomada	Verificar a conexão	Reparar ou trocar o plugue
	Com voltagem	A lâmpada tem um mau contato ou está desgastada	Verificar o circuito e a lâmpada	Ajustar a conexão ou trocar a lâmpada
		O interruptor da lâmpada tem um mau contato	Verificar o interruptor	Ajustar a conexão ou trocar o interruptor
O ventilador do condensador não funciona	O ventilador do condensador está danificado		Verificar a resistência do ventilador do condensador	Trocar o ventilador do condensador	Contatar nosso técnico profissional pós-venda
	O ventilador do condensador está bloqueado		Verificar a resistência do ventilador do condensador	Limpar a área bloqueada
O ventilador do condensador funciona de maneira contínua	A temperatura está demasiado alta dentro do gabinete.	Abrir a porta com muita frequência	/ /		Contatar o pessoal profissional pós-venda
		Armazenamento excessivo	A saída de ar está bloqueada	Remover parte do armazenamento
		Vazamento de refrigerante /		Contatar o pessoal profissional pós-venda
Ruído	El enfriador no está nivelado		Verificar se as quatro rodas estão ajustadas no mesmo nível e tocam o chão	Ajustar as rodas	Contatar o pessoal profissional pós-venda
	Los tornillos de fijación del compresor o del ventilador del condensador están flojos		Verificar se os parafusos estão fixados corretamente	Ajustar os parafusos
	Compresor o ventilador defectuoso		Verificar o compressor ou o ventilador	Contatar o pessoal profissional pós-venda
O ventilador do condensador funciona, mas o compressor não funciona	O terminal do starter ou OLP está solto		Verificar o arrancador e OLP	Instalar o arrancador ou OLP	Contatar o pessoal profissional pós-venda
	Compressor defeituoso		Verificar a resistência do terminal CSM do compressor	Trocar o compressor
	A voltagem é inferior a 97V ou superior a 130V	Verificar a voltagem de entrada	Usar um estabilizador de voltagem
O ventilador do evaporador não funciona	Interruptor do ventilador defeituoso	Verificar a resistência do interruptor	Trocar o interruptor	Contatar o pessoal profissional pós-venda
	O terminal do interruptor do ventilador não está conectado corretamente	Verificar o circuito do interruptor do ventilador	Conectar o terminal do interruptor
Cabo de alimentação danificado	Não colocado na posição correta e quebrado durante o transporte	N/A	Trocar o cabo de alimentação	Contatar o pessoal profissional pós-venda

Aviso: Os seguintes não são problemas, mas fenômenos comuns:

1. Som: O refrigerante flui dentro do refrigerador.
2. Compressor e condensador quentes: Isso é normal durante a operação.
3. Umidade: Se a umidade ambiente for alta, pode haver formação de gotas de orvalho na superfície. Utilize um pano macio e seco para limpar imediatamente
4. Nota: A ilustração é uma imagem de referência, seu dispositivo pode ser diferente.

Limpeza do Produto

1.1. Limpeza externa

As portas e o compartimento de congelamento devem ser limpos com um detergente suave e uma solução de água morna, como uma mistura de 30g de detergente para 7,5 litros de água quente. Limpe com uma esponja macia e, em seguida, enxágue novamente com água. Para evitar resíduos de água, seque novamente com um pano seco e macio.

Aviso

1. Certifique-se de que o aparelho está desconectado da fonte de alimentação antes de realizar operações de limpeza e manutenção.
2. Não use agentes de limpeza corrosivos para limpar o interior do compartimento de congelamento e a grade de arame.

Precauções de Segurança

Aviso! Não danifique o circuito do fluido de refrigeração.

Aviso! Não danifique as paredes do aparelho, pois o circuito do fluido de refrigeração pode ser comprometido.

Aviso! Não utilize aparelhos elétricos dentro dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

Aviso! O equipamento não deve ser utilizado por pessoas (incluindo crianças) cujas capacidades físicas, sensoriais ou mentais sejam reduzidas, ou que não tenham experiência e conhecimento, a menos que tenham sido orientadas por uma pessoa responsável por sua segurança, com monitoramento adequado ou instruções sobre o uso do equipamento. As crianças devem ser supervisionadas para garantir que não brinquem com o equipamento.

Descarte Correto deste Produto

Descarte a embalagem de maneira ecologicamente correta. Este aparelho está etiquetado de acordo com a Diretiva Europeia 2012/19/EU, que trata de aparelhos elétricos e eletrônicos usados (Resíduos de Equipamentos Elétricos e Eletrônicos - WEEE). Essa diretriz estabelece o quadro para a devolução e reciclagem de aparelhos usados em toda a União Europeia.

INFORMAÇÕES SOBRE A EMBALAGEM: Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, em conformidade com os Regulamentos Ambientais Nacionais. Não descarte os materiais de embalagem junto com resíduos domésticos ou outros tipos de lixo. Leve-os aos pontos de coleta de materiais de embalagem designados pelas autoridades locais.
