MODE D'EMPLOI Steward K-4919 KOHLER

Français, page "Français-1"

Espanol, párgina "Espanol-1"

THE BOLD LOOK OF KOHLER

1048746-2-D

Tools and Materials

Safety Glasses

Tape Measure

Adjustable Wrench

Blade Screwdriver

Pencil

Levels

Thread Sealant

1/4" Ratchet

Plus:

Guide d'installation

Urinoir sans eau

Outils et matériels

Lunettes de protection

Metre Ruban

Clé à molette

Tournevis

Crayon

Niveaux abulles

Ruban
d'étanchéité
pour filtage

Cle a rochet 1/4"

Plus:

• Outil pour découvert des orifices

Avant de commencer

ATTENTION: Risquéd'endommagementdumatériel. Lors de la connexion d'urinoirs sans eau sur le système d'égout d'un bâtiment, ne pas utiliser des raccords de tuyaux en cuivre ou de tubes en cuivre. Les raccords en cuivre finiront par se corroder et le bâtiment pourrait subir des dommages en raison des fuites.

ATTENTION: Risqueblessurescorporelles. Manipuler ce produit avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec néligence.

Respecter tous les codes de plomberie et de batiment locaux.
Examiner soigneusement le nouvel urinoir pour en deceler tout dommage.
Le raccordement demeure le même lors de l'utilisation du raccord de sortie optionnel de 3^
Les dimensions de l'appareil sanitaire sont nominales et conformes aux tolérances de la norme Standard ASME A112.19.2.
La préparation du site pourrait nécessiter des outils additionnels.

Détail raccord

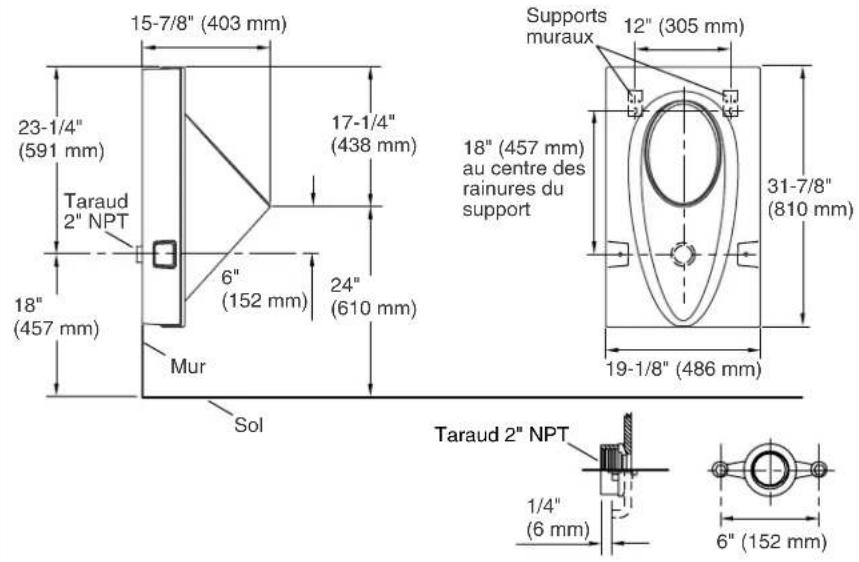

Plan de raccordement

• Les dimensions de raccordement sont identiques lors de l'utilisation du raccord de sortie optionnel de 3^ .
  L'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas monte a plus de 17^ (432 mm) du sol fini.

1. Préparer le site

REMARQUE: Si un tuyau d'évacuation pré-existant sera utilisé et résultera en une hauteur acceptable de rebord (se référer aux dimensions de raccordement), suivre les instructions d'installation retroactive.

Pourdesinstallationsapriscoup

Fermer l'alimentation d'eau, retirer l'urinoir existant, puis boucher la ligne d'alimentation à l'intérieur du mur.

Pourdesnouvellesinstallations

• Installer le tuyau d'évacuation au besoin pour confirmer les dimensions de raccordement.

• Installer un cadrege de support ajustat pour les crochets au besoin.

2.Installer l'urinoir

ATTENTION: Risquedeblessurescorporelles. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec néligence.

IMPORTANT!Ne pas trop serrer les boulons.

Pourdesinstallationsapriscoup

REMARQUE: La hauteur de la lèvre de l'urinoir sera de 6" (152 mm) au-dessus du centre de l'emplacement de la sortie. Si la hauteur de la lèvre n'est pas acceptable, relocaliser la sortie afin de réaliser une hauteur acceptable. Le collier existant peut-être utilisé avec le support.

Pourdesnouveledss installations

• Installer les crochets à la dimension verticale sur l'orifice de la sortie illustré dans le plan de raccordement.
  Applique du ruban d'etanchete sur le filage du tuyau du drain et installer le collier a ce dernier.

Pourtouteslesinstallations

Référer le gabarit d'installation et positionner chaque support mural à la dimension vertical au-dessus de l'orifice de sortie indiqué sur le gabarit. Pour permettre un réglage vertical, placer des vis initiales à travers le centre des rainures sur les supports muraux.

• Appliquer du ruban d'étanchéité pour fillets sur les fillets du tuyau d'évacuation, puis installer le collier sur ce dernier.
• Centrer le support sur le collier. Sécuriser deux vis à travers les encoches du support et dans les orifices filetés du collier.
  Avec la surface biseautee du joint faisant face a l'ecart du collier, reposer le joint fermement contre le collier.
  Accrocher soigneusement l'urinoir aux supports muraux.
  Vérifier que l'urinoir soit bien positionné puis le retirer du mur.

REMARQUE: Si un réglage est nécessaire, faire des ajustements verticaux le long des rainures sur chaque support du mur jusqu'à ce que l'urinoir puisse être serré au collier.

• Installer les vis permanentes ou les tire-fonds dans les orifices des supports du mur, tel qu'illustré dans le modele d'installation.
  Positionner avec attention l'urinoir sur les supports du mur puis sécuriser l'urinoir avec le support en utilisant les rondelles et boulons fournis.

3. Terminer l'installation

• Verser 1/2 gallon (1,89 L) d'eau dans le siphon.
  Rechercher la presence de fuites. Réparer au besoin.
• Verser 3 onces (89 ml) de liquide d'étanchéité (fournit) dans le siphon. Le liquide d'étanchéité flottera à la surface de l'eau dans le siphon.
  Positionner la crépine dans l'orifice du drain.
  Placer la balle de l'urinoir dans ce dernier.

Guía de instalación

Urinario sin agua

Llave de trinquette de 1/4"

Más:

Herramientos para perforar orificios

Antes de comenza
