MANUAL DE USUARIO Steward K-4919 KOHLER
Los nombres de produits seguidos de
Mcorresponden a Mexico (Ej.
K-12345M)
Herramentas y materiales
Lentes de seguidad
Cinta para medir
Llaveajustable
Destornillador plano
Lapiz
Niveles
Cinta selladora de roscas
PRECAUCION: Riesgodedañosalapropidad. Al conectar urinarios sin agua al sistemas de ventilación del desagüe del edificio, no utilise tubos de cobre ni conectores de tubo de cobre. El uso de un conector de cobre occasionará corrosión del conector y existirá la posibiliad de dano estructural del edificio causado por fugas.
PRECAUCION: Riesgodelesionespersonales. Maneje este produito con cuidado. La porcelaina vitrificada peut romperse o despostillarse si no se maneja con cuidado.
- Cumpla con todos los@cuidos locales de plomería y construedccion.
Revise con cuidado el urinario nuevo para determinar si presenta daños.
Las dimensiones de instalacion no cambian si se usa el spud de salute optional de 3^
Las dimensiones del producto son nominales y cumplen con las tolerancias existables por la norma A112.19.2 de ASME.
La preparación del situoespuederequireirherrajes y herramrientas adiconiales.
Detailel del spud

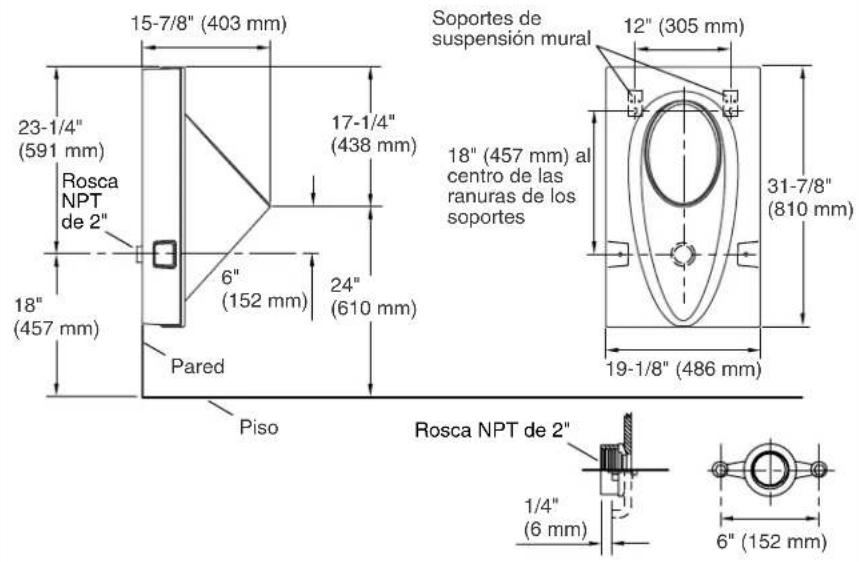

Diagrama de instalación
Las dimensiones de instalacion son identicas si se utilizes un spud de salute optional de 3^
- El urinario cumple con los requisitos de la ADA cuando la distancia entre el borde y el piso acabado no es mayor de 17^ (432 mm).
1. Prepare el situio
NOTA:Si va a utiliser la tuberia de desagüe existente y el borde tendrá una.altura acceptable (consulte las dimensiones del diagrama de instalacion), siga las instrucciones de instalacion de conversion.
Parainstalacionesdeconversion
Cierre el suministro de agua, desinstale el urinario existente, bajo tape la linea de suministro de agua bajo de la pared.
Parainstitaliasnuevas
Instale la tuberia de desague segun sea necessario para cumplir con las dimensiones de la instalacion.
1048746-2-D Espanol-2 Kohler Co.
Prepare el situ (cont.)
- Instale la estructura de soporte adecuada para los soportes de suspensión mural, según seanecessary.

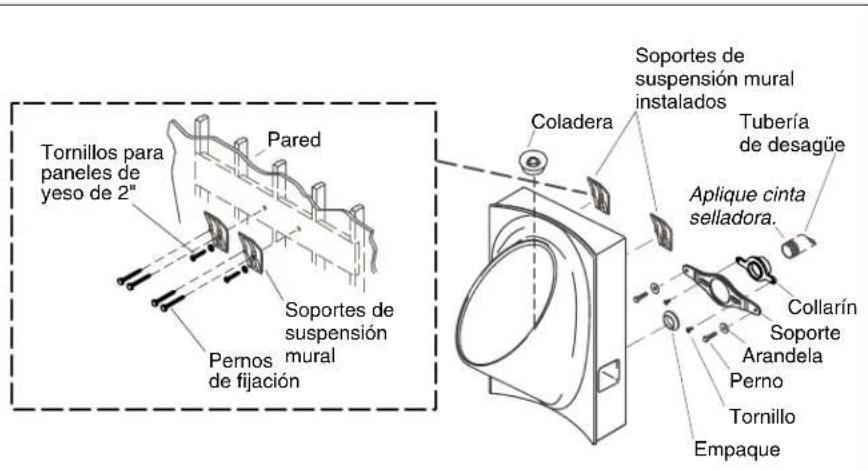

2. Instale el urinario
PRECAUCION: Riesgodelesionespersonales. Maneje el producto con cuidado. La porcelaina vitrificada peute romperse o despostillarse si no se maneja con cuidado.
IMPORTANTE!No apriete demasiado los permos.
Parainstalacionesdeconversion
NOTA:La alta del labio del urinario sera 6^ (152 mm) arriba del centro de laubicacion de la saliva. Si esta alta de labio no es acceptable, cambie el lugar de la saliva para lograr una alta acceptable del labio. El collarin existente se pueda usar con el soporte.
Parainstitacionesnuevas
Instale los soportes de suspENSION a la dimenacion vertical sobre el orificio de la calidad que se muestra en el diagrama de instalacion.
- Aplique cinta selladora a las roscas de la tuberia del desagüe e instale el collarin en el desagüe.
Paratodasilinstalaciones
- Consulte la plantilla de instalación y colque cada soporte de suspensión mural a la dimisión vertical sobre el orificio de la calidad que se muestra en la plantilla. Para permitir el ajuste vertical, colque los primeros tornillos a工程技术 del centro de las ranuras de los soportes de suspensión mural.
Instale el urinario (cont.)
Aplique cinta selladora a las rocas de la tuberia del desague, bajo instale el collarin en la tuberia de desague.
- Centre el soporte arriba del collarin. Atornille dos tornillos a工程技术 de las ranuras del soporte y bajo de los orificios roscados del collarin.
Con la superficie cónica del empaque orientada al bajo opuesto del collarin, colque el empaque con firmeza contra el collarin.
Con cuidado, coloque el urinario sobre los soportes de suspensa mural.
Verifique que el urinario está colocado correctamente, bajo retire el urinario de la pared.
NOTA:Si esnecessaryajustar, haga losajustes verticala a lo largo de las ranuras de cada soporte de suspENSION mural hasta que el urinario se pueda apretar al collarin.
Instale los tornillos permanentes o pernos de fijacion en los orificios de los soportes de suspENSION mural, tal como se muestra en la plantilla de instalacion.
Con cuidado coloque el urinario en los soportes de suspENSION mural, bajo fijelo al soporte utilizing las arandelas y los pernos provistos.
3. Terminate la instalación
Vierta 1/2 galón (1,89 L) de agua en la boca de sifón.
- Verifique que no haya fugas. Repare según sea necesario.
Vierta 3 onzas (89 ml) de liquido sellador (provisto) en la boca de sifón. El liquido sellador flotará en el agua de la boca de sifón.
Coloque la coldera en el orificio del desague.
Coloque la bola de urinario en el urinario.
