Marque	TOTO
Modèle	Clayton ABY781N
Catégorie	Baignoire
Type de produit	Baignoire en acrylique
Matériau	Acrylique
Type de baignoire	Baignoire à jets d'air (AirBath)
Alimentation électrique	120 V, 60 Hz, 1050 W
Protection électrique requise	Disjoncteur différentiel (GFCI) 15 A classe A
Système de sécurité	Disjoncteur différentiel avec bouton de test
Entretien et nettoyage	Eau chaude et détergent non abrasif ; éviter produits abrasifs
Instructions d'installation	Plusieurs méthodes : ABA, ABY, ABF avec/sans accès sous plancher
Accessoires inclus	Drain et trop-plein non inclus (vendu séparément)
Précautions d'installation	Ne pas tenir par les tuyaux ; laisser espace de 3 mm ; calfeutrer les bords
Notice disponible en	Français, Anglais, Espagnol et autres langues sur demande

FOIRE AUX QUESTIONS - Clayton ABY781N TOTO

Quelle est la tension électrique requise pour la baignoire TOTO Clayton ABY781N ?

L'alimentation doit être de 120 V, 60 Hz, 1050 W avec un disjoncteur différentiel (GFCI) de 15 A classe A.

Dois-je faire appel à un professionnel pour l'installation ?

Oui, l'installation électrique doit être effectuée par un électricien licencié conformément aux codes locaux. La plomberie doit respecter les normes en vigueur.

Puis utiliser des produits abrasifs pour nettoyer la baignoire ?

Non, utilisez uniquement de l'eau chaude et un détergent non abrasif. Les produits abrasifs peuvent rayer et ternir la surface en acrylique.

Comment tester le disjoncteur différentiel (GFCI) ?

Appuyez sur le bouton «Reset» pour rétablir le courant. Si le courant ne revient pas, le GFCI est défectueux. Si le GFCI coupe sans appui sur le bouton test, cela indique un risque de choc électrique : n'utilisez pas la baignoire et contactez un technicien.

Quelle est la procédure de synchronisation du clavier après une coupure de courant ?

Dans les 15 secondes après la remise sous tension, appuyez et maintenez les boutons souffleur vers le haut et vers le bas pendant 4 secondes.

Comment installer le drain sans accès sous le plancher ?

Appliquez du silicone adhésif autour du corps du drain, insérez-le dans le trou, puis fixez la rondelle et l'écrou par le dessous. Serrez à la main sans trop forcer. Placez ensuite la baignoire sur le corps du drain et revissez le dessus depuis l'intérieur.

Quel espace laisser entre la baignoire et le mur ?

Laissez un espace de 1/8 de pouce (3 mm) entre la bride et l'armature, puis calfeutrez soigneusement tous les bords pour éviter les fuites.

La baignoire est-elle livrée avec un drain ?

Non, le drain est vendu séparément. Le manuel fournit un gabarit pour les drains TOTO.

Que faire si la baignoire fuit après installation ?

Vérifiez d'abord les raccords de plomberie et le calfeutrage. Si la fuite persiste, contactez un installateur professionnel. Attention : toute installation non conforme annule la garantie.

Comment entretenir la surface acrylique après installation ?

Nettoyez avec de l'eau chaude et un détergent liquide non abrasif. Pour les taches tenaces, utilisez de l'alcool isopropylique (alcool à friction), rincez abondamment et séchez avec un chiffon doux.

MODE D'EMPLOI Clayton ABY781N TOTO

Instructions d'installation de la baignoire en acrylique

Instructions de sécurité

Suivez always the precautions/avertissements de sccurté lors de l'installation et de l'utilisation de la baignoire en acrylique.

Le non respect de ces instructions d'installation annulera la garantie.

AVERTISSEMENT: Une mauvaise utilisation ou installation de ce produit peut cause des blessures sérieues ou la mort.

PRUDENCE: Une mauvaise utilisation ou installation de ce produit peut causer des blessures sérieues ou dégats matériels.

symbole signifie une utilisation interdite du produit.

Ce symbole est utilisé pour indiquer une étape obligatoire dans l'utilisation de ce produit.

AVERTISSEMENT:

Veuiliez effecteur l'installation comme désrite dans ce manuel. Une mauvaise installation peut der des dégats, fultes, incendie ou chocs électri

Assurez-vous que toutes les installations électriques sont effectuees par un electricien icencié selon les lois et règlements en vigueur.

Ne pas grimper dans la baignoire pour effectuer d'autres tâches que celles prévues. Cela peut causez des blessures ou endommager la baignoire

Branchez à une source d'eau appropriée afin d'éviter le risque d'une irritation cutanée.

Le réseau électrique allément la baignoire AirBath doit comprendre un disjoncteur différentiel (GFCI) tel que requires par l'article 680.70 du NEC. La baignoire doit être connectée à un réseau protégé par un disjonct différentiel. Ce disjoncteur doit être fourni par installer et testé régulément. Pour tester le disjoncteur appuyant sur le bouton «reset». Le courant électrique doit se rétabir. Si ce n'est pas le cas, le disjoncteur est défecé. Si le disjoncteur couce le courant sans que l'on appuie sur le bouton de test, cela signifie qu'un courant tel-elle passé et qu'un choc électrique peut se produit. N'utilise pas la baignoire AirBath dans ces conditions. Il déschēnze la baignoire et faîtes appel à un technicien qualifié pour corriger le problème avant de l'utiliser.

Après l'ouverture de l'emballage, veuilliez eliminer tous les éléments inutilles. La boite ou les articles de plastique peuvent présenter un risque de suffo

PRUDENCE:

Lors du transport de la baignoire, ne la tenez pas par les tyuaux d'air, la pompe, la bolte de commande ou pieces externes ou ne les cognez pas contre des objets rigides. Cela peut cause des fuites.

Lors de l'installation, laissez 1 / 8^* d'espace (3mm) entre la baignoire et n'importe quel mur ou carreau rigide. Calfeutrez soignement tous les bords afin de prévenir les fuites ou dégats causés par dilatation thermique.

N'installez pas les tuyaux d'alimentation d'eau chaude et d'eau froide en sens inverse. Cela it causer des brûlures.

Ne pas cogner la baignoire, ne pas laisser tomber, ou poser des objets rigides sur la baignoire. Car ne cesser cassurer, ou causeur des fuites.

Évitez que le mortier, le plaitre, ou tout autre adhérence s'est entrent en contact avec la surface de la boite car cette peut l'endommager.

Vérifiez les lois et les codes locaux pour les instructions spécifiques d'installation et/ou installation non couvertes dans ce Manuel.

Remarques

1. Assurez-vous que l'unité est de modèle et de couleur désirés. De plus, vérifie que toutes les pieces sont inclues.
2. Inspectez afin de deceler des dommages causés par l'expédition. Toutes les réclamations pour dommages doivent être immédiatement faites auprès du porteur. N'installez pas la baignoire si vous décelez des dommages de finition.
3. Pour les baignoires à jets d'air, assurez-vous que tous les tuyaux d'air et les raccordements électriques sont branchés correctement.

4. Observe toutes les procédures d'installation ainsi que les codes et les lois locaux de plomberie en vigueur.

5. Fournissez un sous-plancher ajuste, propre et nivele.

6. Prévoyez suffisamment d'espace pour la baignoire et fournissez une armature de dimension appropriée.
7. Ne pas-retirer la pellicule de protection si ce n'est pas nécessaire. Couvre la baignoire de carton pour une protection supplémentaire.
8. Ne pas installer d'échelle, de trépied, de matériel de construction, de déchet ou autres équipements dans la baignoire.
9. Consultez les notes techniques pour des informations à propos des dimensions.
10. Specification de l'alimentation électrique (Seulement baignoire à jets d'air): 60 Hz, 120 V, 1050 W

Installation ABA & ABY

1 Préparation de l'emplacement

Retirer l'ancienne baignoire si nécessaire.
- Préparez le sous-plancher si nécessaire.
- Construisez l'armature de bois.
Utilisez le Garabit afin de vous assurez d'une armature adequate.
Pour les baignoires à air, un panneau d'accès d'au moins 16^ 20^ de large, ou selon le code local, doit être installé à l'extrémité du ventilateur de I'unité afin de permettre l'entretien et la réparation.
Positionnez et installez la plomberie.
- Tous les encadrements doivent être à angle droit et d'aplomb.
- La baignoire ne peut pas être accrochée par son rebord. Le poids de baignoire doit être transféré seulement par les pieds.

Installation du Drain (Vendu séparation)

Installez le drainage selon les instructions du manufactureder et selon les codes locaux. Le gabarit est conçu pour les baignoires utilisant les drains de Toto.

Remarque: Prenez garde de ne pas erafler ou marquer la baignoire lors de l'installation du drain.

Test de mise en place

Faites le test de mise en place (Mise en place à sec) de la baignoire dans l'armature avant de calfeutrer afin de vous assurer que la baignoire s'emboite bien.

4 Poser la baignoire dans l'armature

Laissez un espace de 1 / 8" (3 mm) entre la bride et l'armature.
- Le mortier devrait ettreutiliseafindefixeretnivelerla baignoire.
Utilisez deux personnes pour déplacer la baignoire.
Assurez-vous que la baignoire est nivelee dans les deux direc tions pour un drainage appropri de I'eau ,
N'importe quelle fondation en bois devrait rester attachée.

Relier le drain à la tuyauterie

Suivez les codes locaux.
- Afin d'éviter les fuites, assurez-vous que les raccords sont bien serrés.

6 Etablissez les raccords electriques (baignoire a jets d'air)

• Tous les raccords électriques doivent être effectuels par un electricien licencié et conformément aux codes locaux. Évitez d'utiliser des rallonges.
• Il est requis d'utiliser un disjoncteur de fuite à la terre de 15-amp, de class A avec la mise à la terre.
  Le contrroleur, le ventilateur et le GFCI doivent etre accessibles.

7 Terminer le platelage et sceller la baignoire

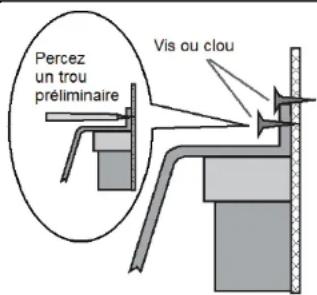

Option - Sous plan

Avec tuile-dans la bride

Percez des trou s preliminares a travers la tuile-dans bride.
Fixez a laide de vis ou de clous
- Terminate le carilage de la plate-forme de la baignoire et assurez-vous de sceller le rebord de la baignoire afin d'éviter les fuites.

8 Vérifier l'installation

Les Baignoires a jets d'air: Rassurez-vous que le ventilateur a un espace suffisamment degagé pour tirer l'air et est hors de débris et de poussière. Les Baignoires: Rassurez-vous que la baignoire est nivelée et soutenue par les pieds, une fondation en bois ou un sous-plancher de mortier et non par la bride.

Nettoyage

Lrs du nettoyage apres installation, nutilise pas de produits nettoyants abrasifs, car ils peuvent egratigner et mater la surface. Pour nettoyer la surface, utilisez de I'eau chaude et un detergent non abrasive liquide.
- Les tâches tenaces, la peinture ou le goudron peuvent être enlevés avec de l'alcool d'isopropyle (frottage). Rincez bien et séchez avec un tissu mou et propre.

10 Opération d'essayi

Fermez le drain.
- Remplissez la baignoire.
- Vérifiez les fuites pouvant provenir des jets d'air (Baignoire à jet d'air uniquement)
- Verifiez les fuites pouvant provenir du drain.
- Verifiez la tension de la prise et vérifie que le Baignoire à jet d'air s'active lorsque vous appuyez sur le bouton 'Marche'. Remarque : Le clavier peut besoin de synchronisation. Cycle de puissance à la baignoire. Dans les 15 secondes, appuyez sur et maintenez les boutons souffleur de vers le haut et vers le bas du ventilateur pendant 4 secondes. (Baignoire à jets d'air uniquement - voir le Manuel du Propriétaire)
- Verifiez le fonctionnement. (Baignoire à jets d'air uniquement - voir le Manuel du Propriétaire)
- Apre s'essai, videz la baignoire et lance z le cycle de sechage automatique. (Baignoire a jets d'air uniquement - voir le Manuel du Proprieteaire)

ABF Installation avec accès sous le plancher

1 Préparation

• Nettoyez, nivelez et préparez le plancher pour l'installation.
• Placez l'unité dans la position exacte d'installation sur le plancher. Rassurez-vous que la baignoire est posée sur les pieds du support et non sur l'acrylique.
  Determine the position du tuyau du drain sur le plancher en prenant les mesures du drain et la position des eaux usées en dessous de l'unité. (Le drain et la position des eaux usées varient en fonction du modele.)
• Placez soigneusement l'unité dans la couverture, carton, ou toute autre surface de protection propre de telle sorte que l'unité soit correctement supportée.
  Nettoyez la trou du drain pour la préparation pour I installation du drain. La zone doit etre seche et exempt de tous debris.

ABF Installation avec accès sous le plancher (suite)

2 Installez les éléments du drain

• Appliquez une couche de silicone adhesive autour du corps du drain et passez-la a travers le trou du drain.
• Appliquez du ruban Teflon sur la partie filetée du corps du drain.
• Appliquez le silicone adhesive sur la rondelle et inserez-la sur le bas du corps du drain.
  Rattachez I'ecrou du corps du drain sur le corps du drain et serrez jusqu'à ce que I'ecrou et la rondelle forment un joint avec le bas de la baignoire. Ne pas trop serrer.

3 Installez les éléments du trop-plein

• Placez la plaque noire autour de la vis du bouchon du trop-plein.
• Alignez le bouchon du trop-plein avec la barre (installée à l'usine) dans le trou du trop-plein.
• Serrez soigneusement à la main le bouchon du trop-plain jusqu'à ce qu'il s'arrête. Ne pas trop serrer.

4 Installez la baignoire

• Appliquez une couche de silicone adhesive ou silicone (telle que silicone II GE 5040) sur les supports du bas de la baignoire.
• Appliquez une couche de mastic de baignoire et carreau (tel que silicone paintable II GE 7000) autour du bord de la base.
• Posez soigneusement la baignoire en position et terminez l'installation des abouts (Fournis par l'installateur).
  Rassurez-vous que la baignoire est posée sur les supports du bas et non sur l'acrylique.

Complétez l'installation

• Remplissez la baignoire d'eau jusqu'au niveau du trop-plein et videz-la en inspectant les fuites au niveau des connections des eaux usagées en dessous du plancher. L'accès au dessous sera nécessaire pour cette étape.
• Avec la baignoire maintainant en place, nettoyez tous excès de mastic de baignoire et de carreau en dessous tout autour de la baignoire, au point de contact avec le plancher.
• Appliquez le mastic tout autour du bas de la baignoire sur le point de contact avec le plancher. Nettoyez tous excès de mastic avec un chiffon mouille.

ABF Installation sans accès sous le plancher (suite)

1 Préparation

• Nettoyez, nivelez et préparez le plancher pour l'installation.
• Nettoyez le trou du drain pour la préparation pour l'installation du drain. La zone doit être sèche et exempt de tous débris.
• Appliquez une couche de silicone adhesive autour du corps du drain (avec le dessus installé) et passez-la à travers le trou du drain.
• Appliquez le silicone adhesive sur la rondelle et inserez-la sur le bas du corps du drain.
  Rattachez I'ecrou du corps du drain sur le corps du drain et serrez jusqu'à ce que I'ecrou et la rondelle forment un joint avec le bas de la baignoire. Ne pas trop serrer.
• Placez l'unité dans la position exacte d'installation sur le plancher. Rassurez-vous que la baignoire est posée sur les pieds du support et non sur l'acrylique.
• Determine la position du tuyau du drain sur le plancher (fourni par l'installeur) en preset les mesures du drain installé en fonction de la baignoire. Cela devrait inclure la position des emprentes du drain sur le plancher et la profondeur du corps du drain.
• Placez soigneusement l'unité dans la couverture, carton, ou toute autre surface de protection propre de telle sorte que l'unité soit correctement supportée.

2 Installez le corps du drain sur la conduite du plancher

• Installlez la conduite du plancher en utilisant les dimensions du drain et baigmoire installés.
• Faites le test de mise en place à sec de la baignoire avec le drain à la conduite du plancher.
• Desserrez le bouchon.
• Desserrez le dessus du corps du drain et retirez le corps du drain de la baignoire sans défilé l'écrou.
• Installes le corps du drain (avec écrou et rondelle) sur la conduite du plancher.
• Appliquez de nouveau silicone adhesive sur la rondelle et/ ou sur le dessus du corps du drain si nécessaire.

Bouchon
Dessus du corps du drain
Corps du drain
Rondelle
Ecrou

3 Installez les éléments du trop-plein

• Placez la plaque noire autour de la vis du bouchon du trop-plein.
• Alignez le bouchon du trop-plein avec la barre (installée à l'usine) dans le trou du trop-plein.
• Serrez soigneusement à la main le bouchon du trop-plein jusqu'à ce qu'il s'arrête.
  Ne pas trop serrer.

ABF Installation sans accès sous le plancher (suite)

4 Installez la baignoire

• Appliquez une couche de silicone adhesive ou silicone (telle que silicone II GE 5040) sur les supports du bas de la baignoire.
• Appliquez une couche de mastic de baignoire et carreau (tel que silicone paintable II GE 7000) autour du bord de la base.
• Posez soigneusement la baignoire en position sur le corps du drain.
  A partir de l'intérieur de la baignoire, enfilier le dessus du corps du drain. Ne pas trop serrer.
  Rassurez-vous que la baignoire est posée sur les supports du bas et non sur l'acrylique.

Complétez l'installation

• Remplissez la baignoire d'eau jusqu'à niveau du trop-plein et videz-la en inspectant les fuites au niveau des connections des eaux usagées en dessous du plancher.
• Avec la baignoire maintainant en place, nettoyez tous excès de mastic de baignoire et de carreau en dessous tout autour de la baignoire, au point de contact avec le plancher.
• Appliquez le mastic tout autour du bas de la baignoire sur le point de contact avec le plancher. Nettoyez tous excès de mastic avec un chiffon mouille.
• Replacez le bouchon.

Pour l'installeur

Rassurez-vous de remettre le guide d'installation au client.
- Complétez l'information de garantie nécessaire à l'endos du manuel du propriétaire (pour les baignoires à jets d'air).
