Ilona Brilliant Edition - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte murale, puissance d'aspiration élevée, éclairage LED intégré
Dimensions	Largeur : 60 cm, profondeur : 50 cm, hauteur : 30 cm
Modes d'aspiration	Extraction et recyclage
Niveaux de puissance	3 niveaux de puissance
Filtre	Filtre à graisse en aluminium, filtre à charbon (en option)
Utilisation	Commandes tactiles, affichage LED, facile à utiliser
Maintenance	Filtres lavables en machine, entretien facile
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales	Design moderne, silencieuse, idéale pour cuisines contemporaines

FOIRE AUX QUESTIONS - Ilona Brilliant Edition Klarstein

Comment installer la hotte Klarstein Ilona Brilliant Edition ?

Assurez-vous de suivre le manuel d'installation fourni. Fixez la hotte au mur à la hauteur recommandée, généralement entre 65 et 75 cm au-dessus de la cuisinière, et branchez-la à une source d'alimentation électrique appropriée.

Pourquoi ma hotte ne fonctionne-t-elle pas ?

Vérifiez si la hotte est correctement branchée à une prise électrique. Assurez-vous également que le fusible n'est pas grillé et que les commandes sont bien réglées.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Assurez-vous de les sécher complètement avant de les remettre en place.

Quel type d'ampoule utiliser pour la lumière de la hotte ?

La hotte Klarstein Ilona Brilliant Edition utilise des ampoules LED de type E14. Vérifiez la puissance maximale indiquée dans le manuel pour éviter d'endommager le système d'éclairage.

Comment régler la vitesse d'aspiration de la hotte ?

Utilisez le panneau de contrôle situé sur le devant de la hotte pour sélectionner la vitesse d'aspiration souhaitée. Il y a généralement plusieurs niveaux allant de faible à élevé.

La hotte fait-elle du bruit pendant son fonctionnement ?

Un certain niveau de bruit est normal, surtout à des vitesses d'aspiration plus élevées. Si le bruit semble anormalement fort, vérifiez si la hotte est bien fixée et si les filtres sont propres.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage avec un filtre à charbon. Assurez-vous d'installer le filtre approprié si vous n'avez pas de conduit d'évacuation.

Comment remplacer le filtre à charbon ?

Retirez le couvercle de la hotte, enlevez le filtre usagé et remplacez-le par un nouveau filtre à charbon. Refermez le couvercle une fois la tâche terminée.

La hotte a-t-elle une fonction d'éclairage ?

Oui, la Klarstein Ilona Brilliant Edition est équipée d'un éclairage LED intégré pour illuminer votre plan de cuisson.

Où puis-je acheter des pièces de rechange pour ma hotte ?

Les pièces de rechange peuvent être achetées directement sur le site web de Klarstein ou auprès de revendeurs autorisés. Vérifiez également les plateformes de vente en ligne.

MODE D'EMPLOI Ilona Brilliant Edition Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Consignes de sécurité 54

Installation 56

Utilisation 60

Nettoyage et maintenance 61

Nettoyage du filtre 62

Résolution des problèmes 65

Fiche de données produit 66

Informations sur la protection de l'environnement 68

Informations sur le recyclage 68

Fabricant et importateur (UK) 68

FICHE TECHNIQUE

Numéro d'article 10035188 10035189
Alimentation 220-240 V~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

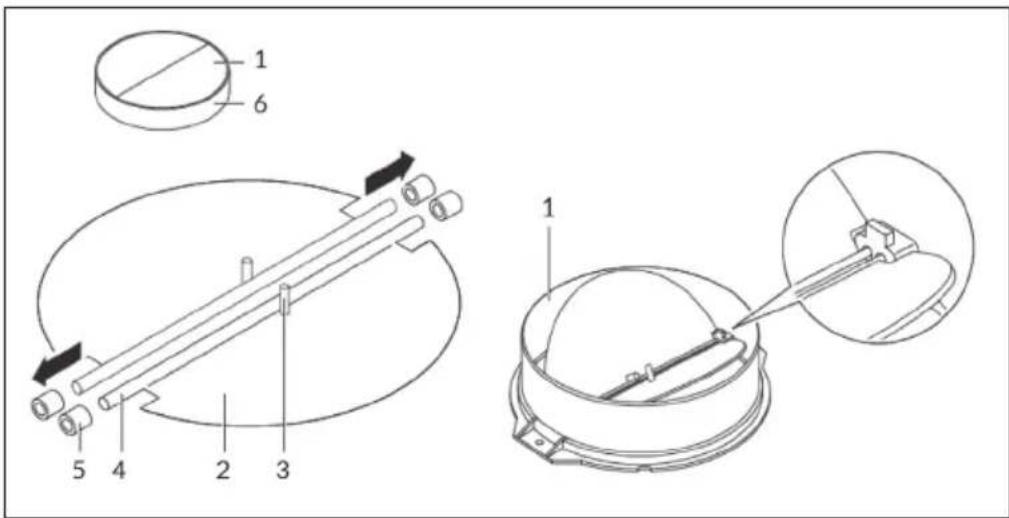

Installation du clapet anti retour

Si le clapet anti retour de la hotte n'est pas préassemblé, installez les pièces comme suit :

1 Installez la première moitié (2) dans le boîtier (6).
2 La goupille (3) doit être dirigée vers le haut.
3 L'axe (4) s'insère dans les trous (5) du boîtier.
4 Répétez toutes les étapes pour la seconde moitié du clapet.

Si vous pouvez extraire l'air vers l'extérieur, vous pouvez installer la hotte aspirante comme indiqué sur l'image de droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et doit être en émail, aluminium ou être un flexible résistant à la chaleur.

• Éteignez l'appareil avant l'installation et débranchez la fiche.
• La hotte aspirante doit être installée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson.

Support de l'habillage de cheminée

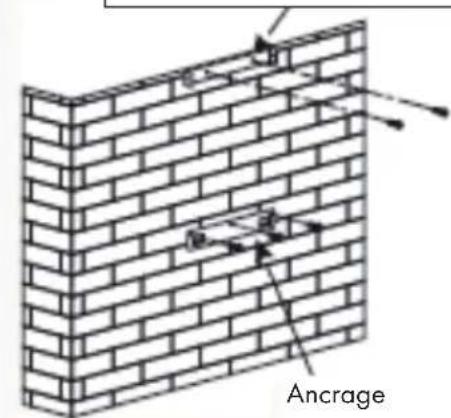

1. Après avoir déterminé la hauteur d'installation, installez l'ancrage en ligne droite à un endroit approprié. La position d'installation du support de cheminée détermine la position de la cheminée (voir figure 1).

Ancrage

Figure 1

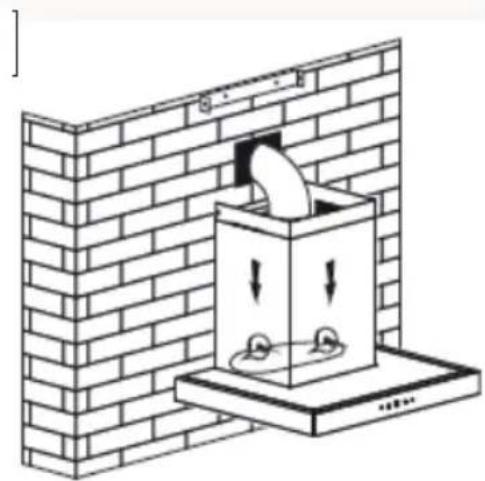

1. Installez le clapet anti-retour dans l'ouverture d'échappement, fixez le conduit d'extraction avec des attaches de câble et accrochez la hotte aspirante à l'ancrage (voir figure 2).

Conduit d'extraction

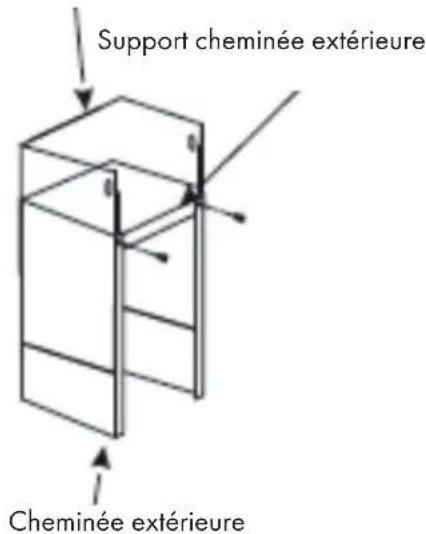

1. Fixez le support de la cheminée extérieure à la cheminée extérieure avec 2 vis (ST 4 * 8 mm) et assurez-vous que la cheminée intérieure reste librement réglable en hauteur. Montez ensuite la cheminée sur la hotte aspirante et guidez le conduit d'extraction vers l'ouverture murale. Fixez le conduit d'extraction à l'ouverture murale avec l'attache de câble (voir figure 3).

Cheminée intérieure

Support cheminée extérieure Cheminée extérieure

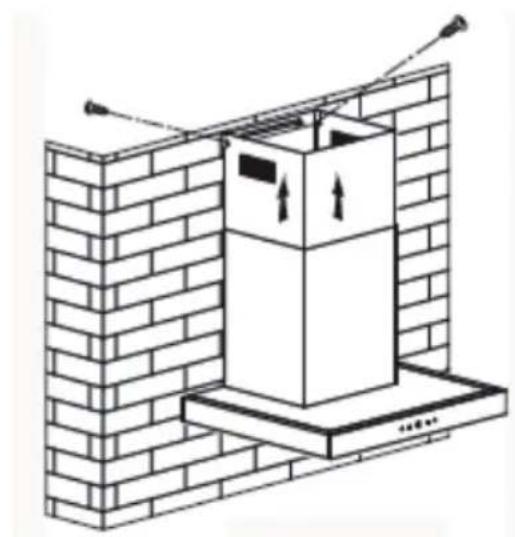

1. Ajustez la hauteur de la cheminée intérieure à la position du support de cheminée intérieure et fixez-la avec 2 vis (ST 4 * 8 mm). Une fois que vous avez réglé la hauteur et la position, fixez le boîtier avec une vis de sécurité (voir les figures 3 et 4).

Remarque : Les deux vis de sécurité d'un diamètre de 6 mm sont situées sur le boîtier arrière.

MISE EN GARDE

Risque de choc électrique ! Utilisez uniquement des vis de montage ou de fixation de la taille recommandée. Installer des vis ou des attaches non conformes à ces instructions peut entraîner des risques électriques.

Informations importantes pour l'installation des conduits d'extraction

Les règles suivantes doivent être strictement respectées pour assurer une extraction d'air optimale. Le non-respect de ces instructions réduira les performances et augmentera le niveau sonore de la hotte aspirante.

• Posez le conduit d'extraction aussi court et droit que possible.
• N'utilisez pas un conduit d'extraction plus petit et ne le limitez pas.
• Lorsque vous utilisez un fl exible, installez-le toujours hermétiquement pour minimiser la perte de pression.
• Tous les travaux d'installation ne doivent être effectués que par un électricien ou une personne qualifiée.
• Ne connectez pas le conduit d'extraction de la hotte aspirante à un système de ventilation existant utilisé pour un autre appareil, tel qu'une cheminée.
• L'angle du coude du conduit d'extraction ne doit pas être inférieur à 120°. Alignez le conduit horizontalement. Le conduit doit toujours monter du point de départ vers un mur extérieur.
• Après l'installation, assurez-vous que la hotte aspirante est de niveau pour éviter l'accumulation de graisse d'un côté.
• Assurez-vous que le conduit d'extraction sélectionné pour l'installation est conforme aux normes applicables et est résistant au feu.

(1) Pour allumer l'appareil

Appuyez sur POWER pour allumer et éteindre la hotte aspirante.

(2) Pour allumer l'éclairage

Appuyez sur la touche ECLAIRAGE pour allumer l'éclairage. Appuyez à nouveau sur la touche pour éteindre l'éclairage. L'éclairage ne peut pas être allumé et éteint par la touche POWER.

(3) Réglage de la vitesse

Allumez la hotte aspirante et appuyez sur la touche VITESSE pour régler la vitesse. 3 niveaux sont disponibles : faible > moyen > élevé. L'écran affiche la vitesse sélectionnée (1>2>3).

• Appuyez une fois sur la touche, le moteur tourne à basse vitesse et l'écran affiche [1].
• Appuyez à nouveau sur la touche. Le moteur tourne à vitesse moyenne et l'écran affiche [2].
• Appuyez à nouveau sur la touche. Le moteur tourne à grande vitesse et l'écran affiche [3].
• Appuyez plusieurs fois sur la touche pour régler la vitesse dans l'ordre suivant : faible> moyenne > élevée > faible >...

(4) Réglage de la minuterie

Pendant que le moteur tourne, appuyez sur la touche TIMER pour régler la minuterie. La durée maximale est de 9 minutes. Lorsque la minuterie fonctionne, l'affichage compte les minutes à rebours jusqu'à 1 (9>8>7...>1). Dès que le compte à rebours est terminé, le moteur s'arrête.

• Appuyez une fois sur TIMER pour accéder au mode de réglage. Appuyez à nouveau sur la touche pour quitter le mode de réglage.
• Pendant que le moteur tourne avec la minuterie réglée, appuyez sur TIMER pour supprimer la minuterie réglée.

NETTOYAGE ET MAINTENANCE

Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilisez pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.

Surfaces en inox

L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.

Surface du panneau de commande

Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité après le nettoyage.

Nettoyage mensuel des filtres à graisse

Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, la graisse s'y accumule. Nettoyez le filtre à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

NETTOYAGE DU FILTRE

Remarque : Éteignez toujours l'appareil avant de le nettoyer. Ne retirez pas le filtre du cadre, sinon il pourrait être endommagé. Si les connexions ou les câbles sont endommagés, contactez une entreprise spécialisée pour réparation.

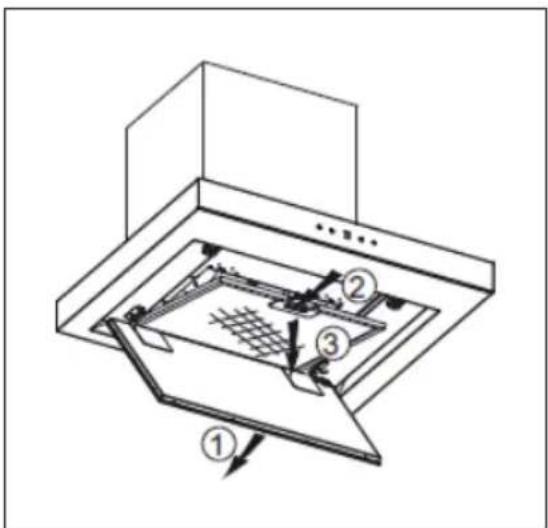

Nettoyage du filtre à graisse

Le filtre à graisse peut être nettoyé à la main. Ajoutez de l'eau et un peu de savon pour dissoudre la graisse dans votre évier et faites tremper le filtre pendant 3 minutes. Brossez-le ensuite délicatement avec une brosse douce. N'exercez pas trop de pression sur le filtre pour éviter de l'endommager. Laissez le filtre sécher à l'air, mais ne le placez pas en plein soleil. Le filtre doit être lavé séparément de la vaisselle et des ustensiles de cuisine. Ne pas utiliser de liquide de rinçage pour le nettoyage.

Installation du filtre à graisse

• Inclinez le filtre et insérez-le dans les fentes à l'arrière de la hotte.
• Appuyez sur le bouton de la poignée du filtre.
• Relâchez la poignée une fois le filtre correctement installé.
• Installez tous les filtres de la même manière.

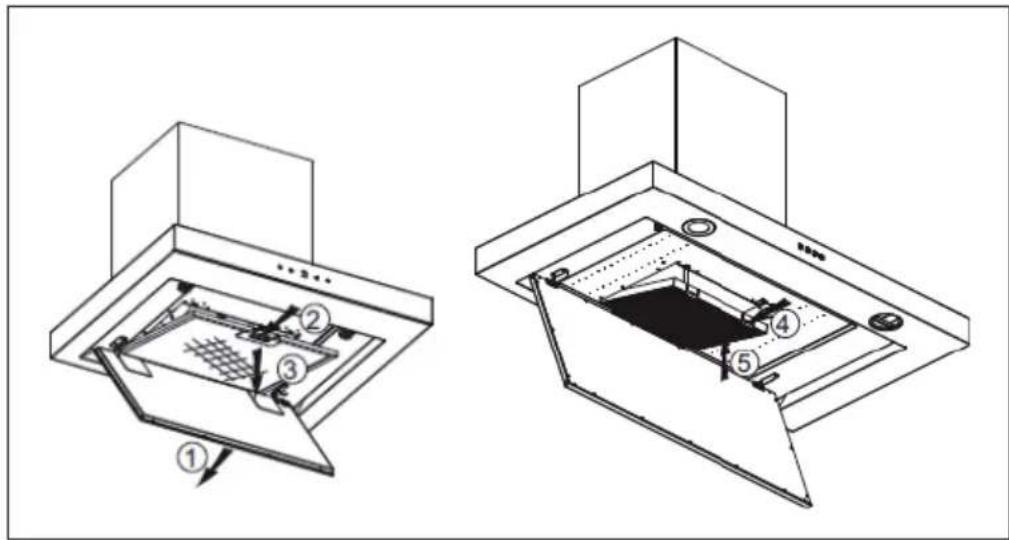

INSTALLATION D'UN FILTRE A CHARBON ACTIF (EN OPTION)

Les filtres à charbon actif servent à éliminer les odeurs. Le filtre à charbon actif doit normalement être remplacé après trois ou six mois, selon vos habitudes de cuisson. Le filtre à charbon actif s'installe comme suit:

1. Avant d'installer ou de remplacer le filtre à charbon actif, éteignez l'appareil et retirez la fiche de la prise.
2. Retirez d'abord le filtre en aluminium. Appuyez sur le verrou et tirez-le vers le bas.
3. Regardez comment retirer le filtre à charbon actif sur les images ci-dessous.
4. Retirez le filtre à charbon actif et remplacez-le par un nouveau.
5. Procédez dans l'ordre inverse lors de l'installation du filtre à charbon actif.
6. Réinsérez le filtre en aluminium.
7. Branchez la fiche de l'appareil dans la prise.

Remarque : Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue légèrement.

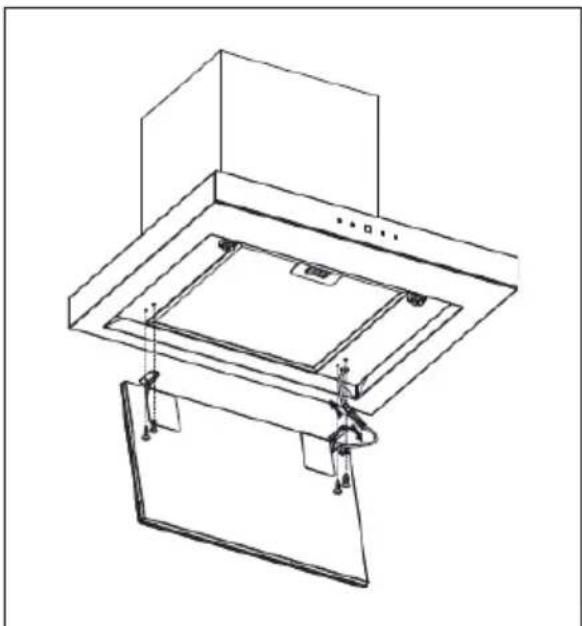

REMPLACEMENT DE LA LAMPE

• La lampe ne peut être remplacée que par le fabricant, le service client ou une personne de qualification similaire.
• Éteignez toujours l'appareil et débranchez la fiche de la prise avant d'effectuer tout travail sur l'appareil.
• Lors de la manipulation de la lampe, assurez-vous qu'elle a complètement refroidi avant de la toucher.
• Ne touchez pas la lampe à mains nues, utilisez un chiffon ou des gants pour vous assurer que la lampe n'entre pas en contact avec la transpiration, car cela peut raccourcir sa durée de vie.
• Protégez-vous lors du remplacement de la lampe, par ex. en portant des gants.

Procédez comme suit :

1. Ouvrez la plaque de la lampe et desserrez les 4 vis (ST 4 * 8 mm) de la plaque avec un tournevis.
2. Retirez ensuite la plaque de la lampe, retirez lentement les câbles de connexion de la lampe et desserrez les pinces.
3. Procédez dans l'ordre inverse pour insérer la nouvelle lampe.

Fiche technique lampe 10035188 10035189
ILCOS D-Code DSS-18/65-S-448/315 DSR-25/65-S-685/315
Modules à LED Panneau de lampes LED Panneau de lampes LED
Puissance maximale 18 W 25 W
Gamme d'alimentation électrique	DC 12 V DC 12V
Dimensions	448 × 315 mm	685 × 315 mm

RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035188, 10035189
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		62,1 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		28,7
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	30,9 Lux/W
Classe d'efficacité lumineuse A
Efficacité de séparation des graisses	GFBhood	70,1 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		353,1 / 622 m3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		67 / 73	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	-	W
Consommation électrique en veille P s		0,36 W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035188, 10035189
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		62,1 kWh/Année
Facteur d'extension de temps f 1,0
Efficacité dynamique des fluides FDE hood		28,7
Indice d'efficacité énergétique EEI hood		63,7
Débit d'air mesuré au meilleur point Q BEP		303,7 m3/h
Pression d'air mesurée au meilleur point	PBEP	437	Pa
Débit d'air maximal	Qmax	622	m3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	128,6	W
Puissance nominale du système d'éclairage	WL	20,8	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	642	Lux
Consommation électrique mesurée en mode veille	Po	0,36	W
Consommation d'énergie mesurée appareil éteint	Ps	0	W
Niveau sonore	LWA	73	dB
Coordonnées de contact Chal-Tec G	mbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
