MANUALE UTENTE Ilona Brilliant Edition Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionate il codice QR per scaricare il manuale d'uso attuale nella vostra lingua.

Avvertenze di sicurezza 70

Installazione 72

Utilizzo 76

Pulizia e manutenzione 77

Pulizia del filtro 78

Risoluzione dei problemi 81

Scheda dati del prodotto 82

Indicazioni per la tutela dell'ambiente 84

Avviso di smaltimento 84

Produttore e importatore (UK) 84

DATI TECNICI

Numero articolo 10035188 10035189
Alimentazione 220-240 V~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE

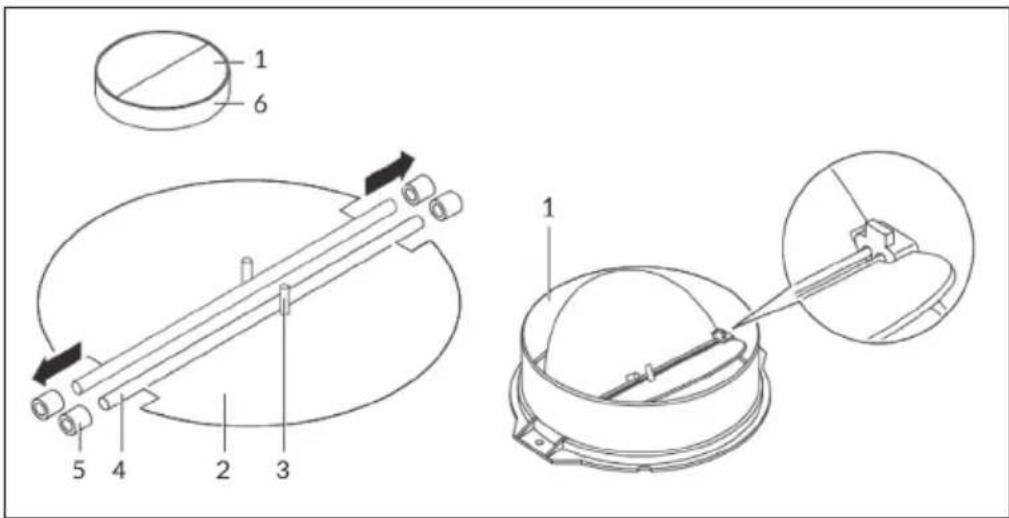

Montaggio della valvola antiriflusso

Se la cappa aspirante non ha una valvola antiriflusso preassemblata, installare le parti nel modo seguente:

1 Installare la prima metà (2) nell'alloggiamento (6).
2 Il perno (3) deve essere rivolto verso l'alto.
3 Inserire l'asse (4) nei fori (5) sull'alloggiamento.
4 Ripetere tutti i passaggi per la seconda metà della valvola.

Se si dispone di una presa d'aria esterna, la cappa aspirante può essere installata come mostra la figura a destra. Il condotto di aspirazione deve avere un diametro di almeno 150 mm e il tubo flessibile deve essere smaltato, d'alluminio o infiammabile.

• Staccare la spina dalla presa prima dell'installazione.
- La cappa aspirante deve essere applicata a un'altezza di 65-75 cm sopra il piano cottura.

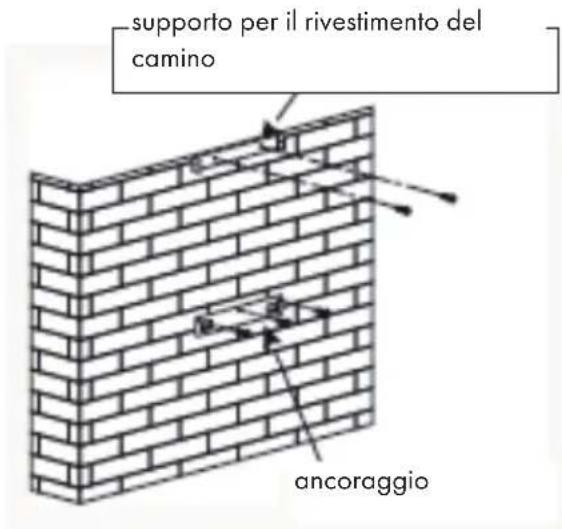

1. Montare l'ancoraggio in una posizione adatta dopo aver determinato l'altezza dell'installazione. La posizione, nella quale viene installato il supporto per il rivestimento del camino, determina la posizione del camino (vedi figura 1).

supporto per il rivestimento del camino ancoraggio

Figura 1

1. Installare la valvola antiriflusso nell'apertura di scarico, fissare il tubo di scarico con fascette e appendere la cappa aspirante all'ancoraggio (vedi figura 2).

tubo di scarico

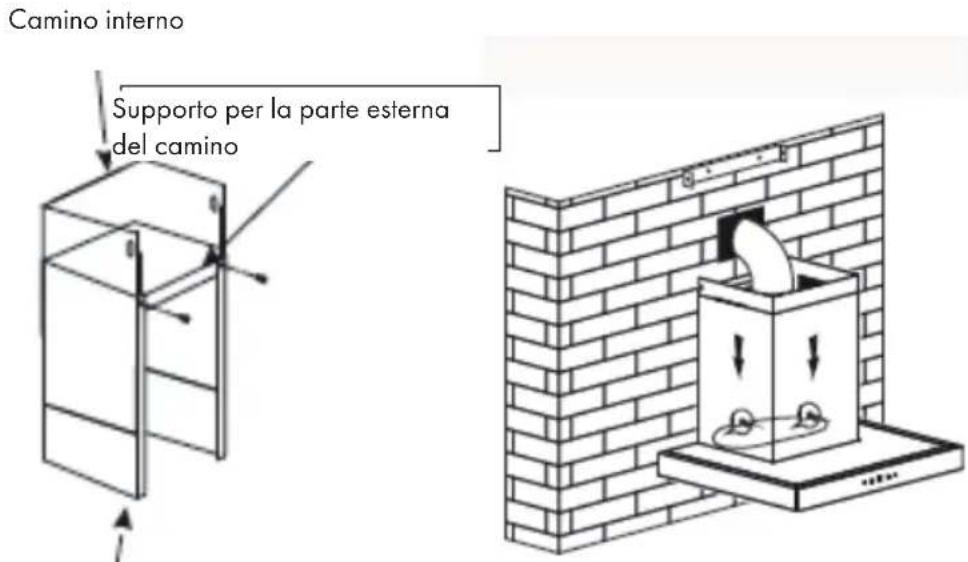

1. Fissare il supporto con 2 viti (ST 4*8 mm) al camino esterno assicurandosi che il camino interno sia libero di essere regolato in altezza.

Camino interno Supporto per la parte esterna del camino

Figura 3

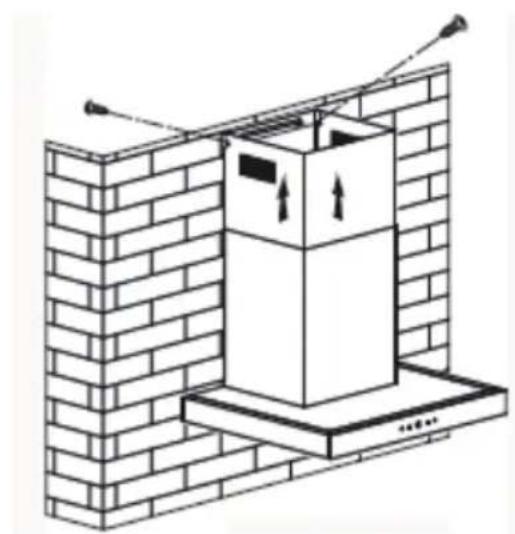

1. Regolare l'altezza del camino interno in base alla posizione del supporto per il camino interno e fissarlo con due viti (ST 4*8 mm). Dopo aver regolato l'altezza e la posizione, fissare l'alloggiamento con una vite di sicurezza (vedi figure 3 e 4).

Nota: Le due viti di sicurezza dal diametro di 6 mm si trovano sul retro dell'alloggiamento.

AVVERTENZA

Pericolo di scossa elettrica! Utilizzare solo viti di fi ssaggio e di montaggio delle dimensioni consigliate. Se le viti o il dispositivo di fi ssaggio non vengono installati secondo queste istruzioni, possono causare pericoli elettrici.

Istruzioni importanti per l'installazione di tubi di scarico

Le seguenti regole devono essere rigorosamente rispettate per ottenere una aspirazione ottimale dell'aria. La mancata osservanza di queste istruzioni ridurrà la potenza e aumenterà il livello di rumorosità della cappa.

• Assicurarsi che il tubo di scarico sia il più corto e diritto possibile.
• Non usare un tubo di scarico troppo piccolo e non restringerlo.
- Quando si utilizzano tubi fl essibili, il tubo deve essere sempre posato in modo da ridurre al minimo la perdita di pressione.
- Tutti i lavori di installazione devono essere eseguiti da un elettricista o da una persona qualifi cata.
- Non collegare il condotto di scarico della cappa aspirante a un sistema di ventilazione esistente utilizzato per un'altra unità come un camino.
- L'angolo del tubo di scarico non deve essere inferiore a 120°. Allineare il tubo di scarico orizzontalmente. Alternativamente il tubo dovrebbe essere diretto verso l'alto fi no alla parete esterna.
- Dopo l'installazione assicurarsi che la cappa aspirante sia orizzontale, in modo da evitare l'accumulo di grasso solo da un lato.
- Assicurarsi che il tubo di scarico scelto per l'installazione sia conforme alle norme pertinenti e sia resistente al fuoco.

Timer Luce Spia Velocità Potenza

(1) Accendere il dispositivo

Premere il tasto POWER per accendere e spegnere la cappa aspirante.

(2) Accendere la luce

Premere il tasto LUCE per accenderla. Premere di nuovo il tasto per spegnerla. Non è possibile accendere e spegnere la luce con il tasto POWER.

(3) Impostare la velocità

Accendere la cappa aspirante e premere il tasto VELOCITA' per impostarla. Possono essere impostati 3 livelli: basso>medio>alto. Il display mostra la velocità selezionata (1 > 2 > 3).

• Premendo il tasto una volta il motore si attiva alla velocità bassa e il display mostra (1).
• Premere nuovamente il tasto. Il motore si attiva alla velocità media e il display mostra (2).
• Premere nuovamente il tasto. Il motore si attiva alla velocità alta e il display mostra (3).
• Premere più volte il tasto per regolare la velocità nella sequenza seguente: bassa>media>alta>bassa>...

(4) Impostare il timer

A motore acceso premere TIMER per impostarlo. Il tempo massimo impostabile è di 9 minuti. Non appena il timer si attiva, il display mostra il conto alla rovescia dei minuti (9 > 8 > 7 ... > 1). Una volta concluso il conto alla rovescia il motore si arresta.

• Premere il tasto TIMER per entrare nella modalità di impostazione. Premere di nuovo il tasto per abbandonare la modalità di impostazione.
• Premere il tasto TIMER mentre il motore è attivo con il timer impostato, per cancellare il timer selezionato.

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento possono graffiarsi e macchiarsi.

Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell'acciaio inox, per evitare graffi diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in eccesso.

Pulizia mensile del filtro antigrasso

Pulire il filtro ogni mese per evitare il rischio di incendi. Il filtro raccoglie grasso, fumo e povere e influisce dunque sul funzionamento efficiente della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti e lasciarlo asciugare all'aria.

PULIZIA DEL FILTRO

Nota: spegnere sempre il dispositivo prima della pulizia. Non togliere il filtro dal telaio per evitare che si rovini. Se i collegamenti o il cavo sono danneggiati, rivolgersi a un'azienda tecnica per la riparazione.

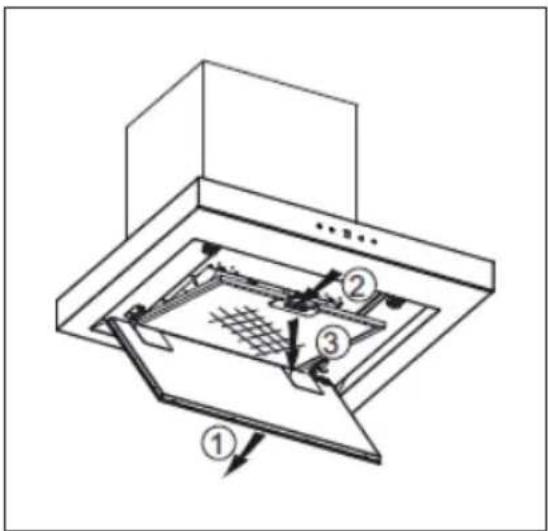

Pulizia del filtro antigrasso

Il filtro antigrasso può essere pulito a mano. Riempire il lavandino di acqua e detersivo per piatti e immergere il filtro per 3 minuti. Spazzolarlo poi con una spazzola morbida. Non esercitare troppa pressione per non danneggiarlo. Far asciugare il filtro, ma non metterlo alla luce solare diretta. Il filtro deve essere lavato separatamente dalle stoviglie e dagli utensili da cucina. Non utilizzare il brillantante per pulirlo.

Come installare il filtro antigrasso

- Inclinare il filtro e inserirlo nella fessura sul retro della cappa.

- Premere il tasto sull'impugnatura del filtro.

- Lasciare andare l'impugnatura non appena il filtro è ben posizionato.

• Installare tutti i filtri nello stesso modo.

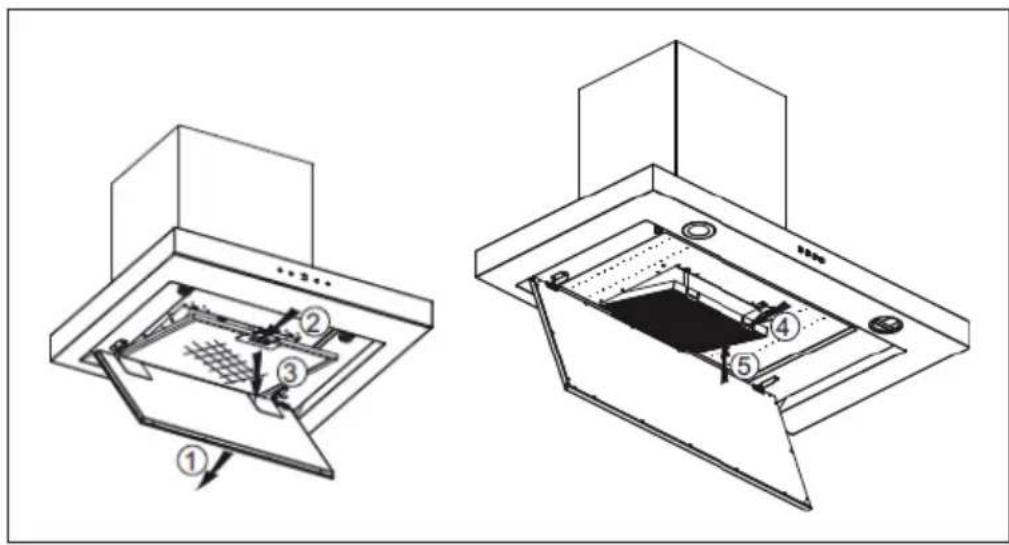

INSTALLAZIONE DI UN FILTRO AI CARBONI ATTIVI (OPZIONALE)

I filtri ai carboni attivi possono essere impiegati per eliminare gli odori. Solitamente il filtro ai carboni attivi deve essere sostituito ogni tre o sei mesi, in base alla frequenza con cui si cucina. L'installazione del filtro ai carboni attivi si realizza come segue:

1. Prima di installare o sostituire i filtri ai carboni attivi spegnere il dispositivo e togliere la spina dalla presa.
2. Rimuovere prima il filtro d'alluminio. Premere sul dispositivo d'aggancio e tirarlo verso il basso.
3. Togliere il filtro ai carboni attivi come indicato nelle figure sottostanti.
4. Estrarre il filtro ai carboni attivi e sostituirlo con uno nuovo.
5. Installare il filtro ai carboni attivi seguendo la sequenza al contrario.
6. Reinserire il filtro d'alluminio.
7. Inserire la spina nella presa.

Nota: assicurarsi che il filtro sia agganciato saldamente. In caso contrario potrebbe staccarsi e rappresentare un pericolo. Collegando un filtro ai carboni attivi la capacità aspirante diminuisce.

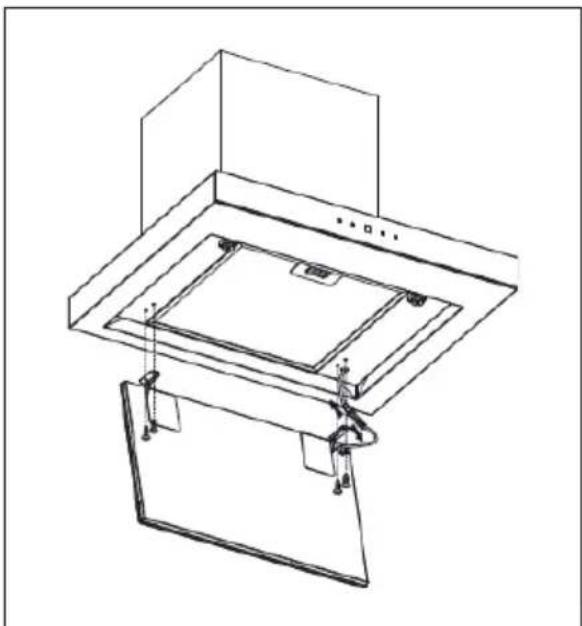

COME SOSTITUIRE LA LAMPADINA

• La lampadina deve essere sostituita esclusivamente dal produttore, dal servizio d'assistenza o da personale qualificato.
• Spegnere sempre il dispositivo e staccare la spina dalla presa prima di eseguire qualsiasi lavoro sulla cappa.
• Quando si maneggia la lampadina assicurarsi che sia completamente fredda prima di toccarla con le mani.
• Non toccare la lampadina a mani nude, ma utilizzare un panno o dei guanti per assicurarsi che non entri in contatto col sudore, poiché potrebbe accorciarne la durata.
• Indossare sempre dei guanti durante la sostituzione della lampadina onde evitare pericoli.

Procedere nel modo seguente:

1. Aprire il coprilampada svitando le 4 viti (ST 4*8 mm) con il cacciayite.
2. Togliere il coprilampada, estrarre lentamente i cavi della lampadina e allentare i morsetti.
3. Sostituire la lampadina seguendo i passaggi al contrario.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire a luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.	Fissare il motore.
		L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035188, 10035189
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	62,1 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	28,7
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	30,9 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso	GFFhood	70,1 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		353,1 / 622	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		67 / 73	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	-	W
Potenza assorbita a dispositivo in standby	Ps	0,36 W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035188, 10035189
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	62,1 kWh/Anno
Fattore di incremento nel tempo f 1,0
Efficienza fluidodinamica FDE	hood	28,7
Indice di efficienza energetica EEI	hood	63,7
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	303,7 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	437 Pa
Flusso d'aria massimo	Q_max	622	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	128,6	W
Potenza nominale del sistema di illuminazione	W_L	20,8	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	642 Lux
Potenza assorbita misurata a dispositivo in standby	P_o	0,36	W
Potenza assorbita misurata a dispositivo spento	P_s	0	W
Livello di rumorosità	LWA	73	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
