Caractéristique	Détails
Type de hotte	Hotte aspirante
Dimensions	Largeur : 90 cm
Débit d'aspiration	Jusqu'à 650 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	LED intégrée
Filtre à graisse	Filtre en aluminium, lavable
Mode de fonctionnement	Extraction ou recyclage
Installation	Installation murale
Niveau sonore	Max 65 dB
Alimentation	220-240 V, 50/60 Hz
Poids	Environ 10 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Hektor Brilliant Edition Klarstein

Comment installer la hotte Klarstein Hektor Brilliant Edition ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte au mur à une hauteur appropriée par rapport à votre plaque de cuisson et de brancher le câble d'alimentation.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés au lave-vaisselle ou à la main avec de l'eau chaude et du détergent. Il est recommandé de les nettoyer tous les mois pour un fonctionnement optimal.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si le bruit semble anormalement fort, vérifiez si la hotte est correctement fixée et si les filtres sont propres.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte, retirez le couvercle de l'ampoule en suivant les instructions du manuel, puis remplacez l'ampoule par une ampoule compatible avant de remettre le couvercle.

Quels types de filtres sont compatibles avec la hotte Klarstein Hektor Brilliant Edition ?

La hotte utilise des filtres en métal pour la graisse et des filtres à charbon actif pour la filtration des odeurs. Assurez-vous d'utiliser des filtres compatibles recommandés par le fabricant.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est correctement branchée et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Comment régler la vitesse de la hotte ?

Utilisez les boutons de commande situés sur le panneau avant de la hotte pour ajuster la vitesse d'aspiration selon vos besoins.

La hotte ne filtre pas correctement les odeurs, que faire ?

Vérifiez si les filtres à charbon actif doivent être remplacés. Si les filtres sont propres et le problème persiste, il peut être nécessaire de contacter le service client.

Est-ce que la hotte peut être utilisée en mode recyclage ?

Oui, la hotte Klarstein Hektor Brilliant Edition peut fonctionner en mode recyclage avec l'installation de filtres à charbon actif.

Quelles sont les dimensions de la hotte ?

Les dimensions de la hotte sont 90 cm de largeur, 45 cm de profondeur et 20 cm de hauteur. Vérifiez l'espace disponible dans votre cuisine avant l'installation.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou de revendeurs agréés. Consultez le site web de Klarstein pour plus d'informations.

MODE D'EMPLOI Hektor Brilliant Edition Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Consignes de sécurité 48

Installation 50

Utilisation 51

Nettoyage et entretien 52

Nettoyage du filtre 53

Identification et résolution des problèmes 56

Informations sur la protection de l'environnement 57

Fiche de données produit 58

Informations sur le recyclage 60

Fabricant et importateur (UK) 60

FICHE TECHNIQUE

Numéro d'article 10035186 10035187
Alimentation 220-240 V ~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffisant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffisant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

1	2
La hotte aspirante doit être placée à une distance de 65-75 cm (26-30 pouces) au-dessus de la surface de cuisson afin d'obtenir un effet optimal.	Sciez un trou de 500 * 275 mm dans la face inférieure de l'armoire murale. Assurez-vous que le bord du trou est à au moins 35 mm du bord de l'armoire.

Faites glisser la hotte aspirante dans le boîtier de l'armoire. Serrez les vis par le haut. Remarque pour le trou de sortie dans le boîtier de l'armoire : la sortie d'air en haut de la hotte est décalée de 35 mm à partir du centre de la hotte.

MISE EN GARDE

Risque de choc électrique ! Utilisez uniquement les vis de montage ou de fixation de la taille recommandée. Des vis ou des attaches non conformes à ces instructions peuvent entraîner des risques électriques.

UTILISATION

Minuterie Eclairage Affichage Vitesse Alimentation

(1) Pour allumer l'appareil

Appuyez sur POWER pour allumer et éteindre la hotte aspirante.

(2) Pour allumer l'éclairage

Appuyez sur LIGHT pour allumer l'éclairage. Appuyez à nouveau sur la touche pour éteindre l'éclairage. L'éclairage ne peut pas être allumé et éteint par la touche POWER.

(3) Réglage de la vitesse

Allumez la hotte aspirante et appuyez sur SPEED pour régler la vitesse. 3 niveaux sont disponibles : faible > moyen > élevé. L'écran affiche la vitesse sélectionnée (1>2>3).

• Appuyez une fois sur la touche, le moteur tourne à basse vitesse et l'écran affiche [1].
• Appuyez à nouveau sur la touche. Le moteur tourne à vitesse moyenne et l'écran affiche [2].
• Appuyez à nouveau sur la touche. Le moteur tourne à grande vitesse et l'écran affiche [3].
• Appuyez plusieurs fois sur la touche pour régler la vitesse dans l'ordre suivant : faible> moyenne > élevée > faible >...

(4) Réglage de la minuterie

Pendant que le moteur tourne, appuyez sur la touche TIMER pour régler la minuterie. La durée maximale est de 9 minutes. Lorsque la minuterie fonctionne, l'affichage compte les minutes à rebours jusqu'à 1 (9>8>7...>1). Dès que le compte à rebours est terminé, le moteur s'arrête.

• Appuyez une fois sur TIMER pour accéder au mode de réglage. Appuyez à nouveau sur la touche pour quitter le mode de réglage.
• Pendant que le moteur tourne avec la minuterie réglée, appuyez sur TIMER pour supprimer la minuterie réglée.

NETTOYAGE ET ENTRETIEN

ATTENTION

La hotte aspirante doit être déconnectée de l'alimentation électrique avant l'entretien ou le nettoyage. Assurez-vous que la hotte aspirante est éteinte et que la fiche a été retirée de la prise.

Les surfaces de la hotte aspirante sont sensibles aux rayures et à l'abrasion. Par conséquent, suivez toutes les instructions de nettoyage afin de ne pas endommager l'appareil.

Nettoyage général

Le nettoyage et l'entretien ne doivent être effectués que lorsque l'appareil a refroidi, en particulier pour le nettoyage. Ne nettoyez pas les surfaces avec des substances alcalines ou acides comme le jus de citron ou le vinaigre.

Parties en inox

L'acier inoxydable doit être nettoyé régulièrement (une fois par semaine) pour assurer une longue durée de vie. Vous pouvez utiliser un liquide de nettoyage spécial inox disponible dans le commerce.

Remarque : Assurez-vous de toujours frotter dans le sens du grain de l'acier inoxydable pour éviter les rayures disgracieuses.

Panneau de commande

Le panneau de commande peut être nettoyé avec de l'eau chaude savonneuse. Assurez-vous que le chiffon est propre et essoré avant de commencer le nettoyage. Utilisez un chiffon sec et doux pour éliminer l'excès d'humidité après le nettoyage.

Remarque : Utilisez des produits neutres et évitez les produits chimiques agressifs, les nettoyants ménagers puissants ou les produits contenant des abrasifs, car ceux-ci peuvent impacter l'apparence de l'appareil.

NETTOYAGE DU FILTRE

Remarque : Éteignez toujours l'appareil avant de le nettoyer. Ne retirez pas le filtre du cadre, sinon il pourrait être endommagé. Si les connexions ou les câbles sont endommagés, contactez une entreprise spécialisée pour réparation.

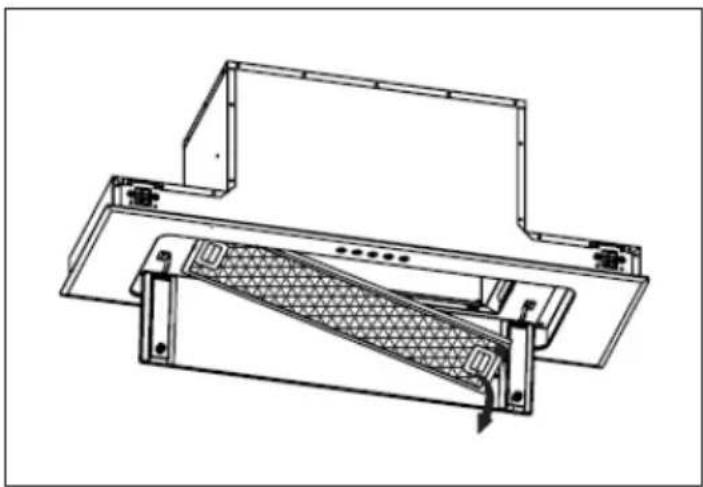

Nettoyage du filtre à graisse

Le filtre à graisse peut être nettoyé à la main. Ajoutez de l'eau et un peu de savon pour dissoudre la graisse dans votre évier et faites tremper le filtre pendant 3 minutes. Brossez-le ensuite délicatement avec une brosse douce. N'exercez pas trop de pression sur le filtre pour éviter de l'endommager. Laissez le filtre sécher à l'air, mais ne le placez pas en plein soleil. Le filtre doit être lavé séparément de la vaisselle et des ustensiles de cuisine. Ne pas utiliser de liquide de rinçage pour le nettoyage.

Installation du filtre à graisse

- Inclinez le filtre et insérez-le dans les fentes à l'arrière de la hotte.

• Appuyez sur le bouton de la poignée du filtre.

- Relâchez la poignée une fois le filtre correctement installé.

- Installez tous les filtres de la même manière.

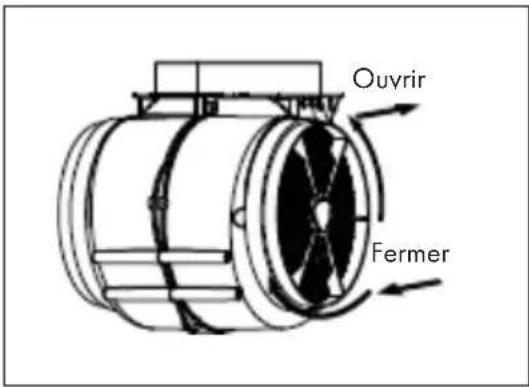

Installation d'un filtre à charbon actif (non fourni)

Les filtres à charbon actif servent à éliminer les odeurs. Le filtre à charbon actif doit normalement être remplacé après trois ou six mois, selon vos habitudes de cuisson. Le filtre à charbon actif s'installe comme suit :

1. Avant d'installer ou de remplacer le filtre à charbon actif, éteignez l'appareil et retirez la fiche de la prise.
2. Appuyez sur le verrou du filtre et retirez le filtre à graisse.
3. Dévissez le filtre à charbon actif des deux côtés du moteur dans le sens antihoraire. Remplacez le filtre à charbon actif par un nouveau.
4. Remettez le filtre à graisse en place.
5. Branchez la fiche de l'appareil dans la prise.

Ouvrir Fermer

Remarque : Assurez-vous que le filtre est bien serré, sinon il pourrait se détacher et présenter un danger. Lorsque le filtre à charbon actif est installé, la puissance d'aspiration diminue quelque peu.

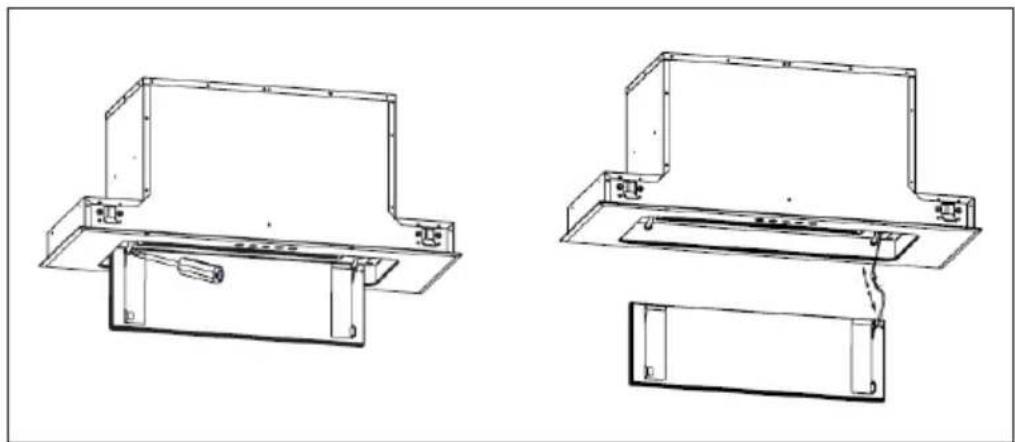

Remplacement de la lampe

• La lampe ne peut être remplacée que par le fabricant, le service client ou une personne de qualification similaire.
• Éteignez toujours l'appareil et débranchez la fiche de la prise avant d'effectuer tout travail sur l'appareil.
• Lors de la manipulation de la lampe, assurez-vous qu'elle a complètement refroidi avant de la toucher.
• Ne touchez pas la lampe à mains nues, utilisez un chiffon ou des gants pour vous assurer que la lampe n'entre pas en contact avec la transpiration, car cela peut raccourcir sa durée de vie.
• Protégez-vous lors du remplacement de la lampe, par ex. en portant des gants.

Procédez comme suit :

1. Glissez sur la partie inférieure de la hotte aspirante.
2. Retirez le filtre à graisse. Appuyez sur le verrou et tirez-le vers le bas.
3. Desserrez 2 vis avec un tournevis et desserrez la pince du câble de connexion de la lampe. Retirez la plaque de la lampe et remplacez la lampe.

Conseils pour l'économie d'énergie

Les informations suivantes vous aideront à réduire l'impact environnemental global (par exemple la consommation d'énergie) pendant la cuisson :

1 Installez la hotte aspirante dans un endroit approprié avec une bonne ventilation.
2 Nettoyez régulièrement la hotte pour ne pas charger les voies respiratoires.
3 N'oubliez pas d'éteindre la lumière de la hotte après la cuisson.
4 N'oubliez pas d'éteindre la hotte après la cuisson.

IDENTIFICATION ET RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
L'éclairage est allumé mais le moteur ne fonctionne pas.	L'interrupteur de ventilation est éteint.	Choisissez une position de ventilation pour l'interrupteur.
	L'interrupteur du ventilateur est tombé en panne.	Contactez le service client.
	Le moteur est endommagé.	Faites remplacer le moteur.
L'éclairage est éteint et le moteur ne fonctionne pas.	Les fusibles ont sauté. Réarmez les fusibles.
	La fiche est mal branchée. Branchez fermement la fiche.
L'éclairage ne fonctionne pas.	La lampe est hors service. Faites remplacer la lampe.
Fuite d'huile. La connexion entre la valve unidirectionnelle et la sortie n'est pas vraiment étanche.		Retirez la valve unidirectionnelle et scellez-la avec du mastic.
		La connexion entre le tuyau d'échappement et le couvercle fuit.
L'air n'est pas correctement aspiré.	La distance entre la cuisinière et la hotte aspirante est trop grande.	Réduisez la distance.
La hotte est fixée de travers.	Les vis de fixation ne sont pas suffisamment serrées.	Serrer les vis de fixation et aligner la hotte aspirante horizontalement.

Remarque : Toutes les réparations électriques de cet appareil doivent être conformes aux lois locales, étatiques et fédérales. En cas de doute, veuillez contacter le service client avant de prendre l'une des mesures ci-dessus. Débranchez toujours l'appareil de l'alimentation avant de l'ouvrir.

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035186, 10035187
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		74,1 kWh/Année
Classe d'efficacité énergétique C
Efficacité dynamique des fluides FDE hood		20,2
Classe d'efficacité dynamique des fluides		C
Efficacité lumineuse LE	hood	90,4 Lux/W
Classe d'efficacité lumineuse C
Efficacité de séparation des graisses	GFBhood	70,1 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		338,1 / 506,3 m^3 /h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		-	m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		63 / 71	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0,46 W
Consommation électrique en veille P	s	66,2 W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10035186, 10035187
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		74,1 kWh/Année
Facteur d'extension de temps f 1,3
Efficacité dynamique des fluides FDE hood		20,2
Indice d'efficacité énergétique EEI hood		76,6
Débit d'air mesuré au meilleur point Q BEP		277,6	m^3/h
Pression d'air mesurée au meilleur point	PBEP	349	Pa
Débit d'air maximal	Q_max	506,3	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	133	W
Puissance nominale du système d'éclairage	W_L	3	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	271	Lux
Consommation électrique mesurée en mode veille	P_o	-	W
Consommation d'énergie mesurée appareil éteint	P_s	0,35	W
Niveau sonore	L_WA	71	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
