MANUALE UTENTE Hektor Brilliant Edition Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Installazione 64

Utilizzo 65

Pulizia e manutenzione 66

Pulizia del filtro 67

Ricerca e correzione degli errori 70

Indicazioni per la tutela dell'ambiente 71

Scheda dati del prodotto 72

Avviso di smaltimento 74

Produttore e importatore (UK) 74

DATI TECNICI

Numero di articolo 10035186 10035187
Rete elettrica 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è sufficiente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insufficiente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione sufficiente.
• La cassetta a muro per areazione o sfiato da sola non garantisce un 'areazione sufficiente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, finestre, in combinazione con una cassetta a muro per areazione o sfiato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE

1	2
La cappa aspirante deve essere posizionata a una distanza di almeno 65-75 cm dal piano cottura per garantire un'efficacia ottimale.	Segare un'apertura di 500*275 mm nel lato inferiore del mobile pensile.Assicurarsi che il bordo dell'apertura sia almeno 35 mm distante dal bordo del mobile.

Far scorrere la cappa nell'alloggiamento dell'armadio. Serrare le viti dall'alto. Nota per il foro d'uscita nel mobile: l'uscita dell'aria nella parte superiore della cappa è sfalsata di 35 mm, misurata dal centro della cappa.

AVVERTENZA

Pericolo di scossa elettrica! Utilizzare solo viti di fissaggio e di montaggio delle dimensioni consigliate. Se le viti o il dispositivo di fissaggio non vengono installati secondo queste istruzioni, possono causare pericoli elettrici.

Timer Luce Spia Velocità Potenza

(1) Accendere il dispositivo

Premere il tasto POWER per accendere e spegnere la cappa aspirante.

(2) Accendere la luce

Premere il tasto LUCE per accenderla. Premere di nuovo il tasto per spegnerla. Non è possibile accendere e spegnere la luce con il tasto POWER.

(3) Impostare la velocità

Accendere la cappa aspirante e premere il tasto VELOCITA' per impostarla. Possono essere impostati 3 livelli: basso>medio>alto. Il display mostra la velocità selezionata (1 > 2 > 3).

• Premendo il tasto una volta il motore si attiva alla velocità bassa e il display mostra (1).
• Premere nuovamente il tasto. Il motore si attiva alla velocità media e il display mostra (2).
• Premere nuovamente il tasto. Il motore si attiva alla velocità alta e il display mostra (3).
• Premere più volte il tasto per regolare la velocità nella sequenza seguente: bassa>media>alta>bassa>...

(4) Impostare il timer

A motore acceso premere TIMER per impostarlo. Il tempo massimo impostabile è di 9 minuti. Non appena il timer si attiva, il display mostra il conto alla rovescia dei minuti (9 > 8 > 7 ... > 1). Una volta concluso il conto alla rovescia il motore si arresta.

• Premere il tasto TIMER per entrare nella modalità di impostazione. Premere di nuovo il tasto per abbandonare la modalità di impostazione.
• Premere il tasto TIMER mentre il motore è attivo con il timer impostato, per cancellare il timer selezionato.

PULIZIA E MANUTENZIONE

ATTENZIONE

Prima della manutenzione o della pulizia la cappa aspirante deve essere scollegata dalla rete elettrica. Assicurarsi che la cappa sia spenta e la spina staccata.

Le superfici della cappa aspirante sono soggette a graffi e abrasioni. Per questo motivo bisogna seguire tutte le avvertenze di pulizia per evitare di danneggiare il dispositivo.

Pulizia generale

La pulizia deve essere effettuata quando il dispositivo è freddo. Non pulire le superfici con sostanze alcaline o acide come succo di limone o aceto.

Componenti in acciaio inox

L'acciaio inox deve essere pulito regolarmente (ogni settimana) per garantire una lunga durata. Utilizzare un detergente liquido specifico per la pulizia dell'acciaio inox disponibile in commercio.

Nota: assicurarsi di pulire seguendo la lavorazione dell'acciaio inox, in modo da evitare graffi.

Pannello di controllo

Il pannello di controllo può essere pulito con acqua calda e sapone. Assicurarsi che il panno sia pulito e strizzato prima di eseguire la pulizia. Utilizzare un panno morbido e asciutto per rimuovere l'umidità in eccesso dopo la pulizia.

Nota: utilizzare un detergente neutro ed evitare prodotti chimici e detergenti aggressivi o prodotti che contengono sostanze abrasive, in quanto potrebbero danneggiare l'aspetto del dispositivo.

PULIZIA DEL FILTRO

Nota: spegnere sempre il dispositivo prima della pulizia. Non togliere il filtro dal telaio per evitare che si rovini. Se i collegamenti o il cavo sono danneggiati, rivolgersi a un'azienda tecnica per la riparazione.

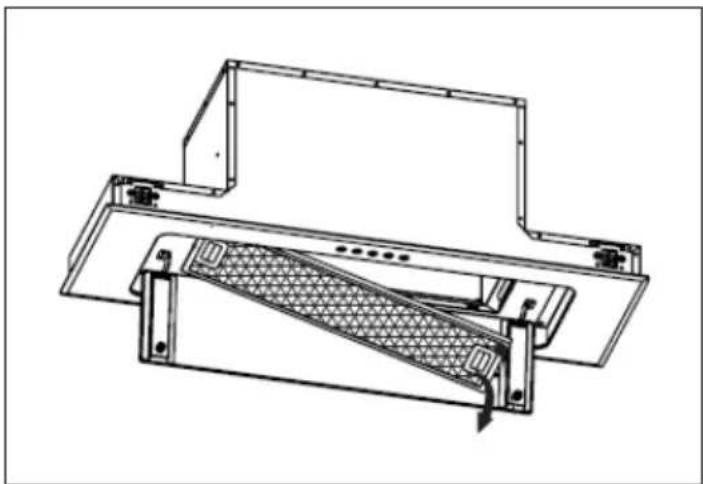

Pulizia del filtro antigrasso

Il filtro antigrasso può essere pulito a mano. Riempire il lavandino di acqua e detersivo per piatti e immergere il filtro per 3 minuti. Spazzolarlo poi con una spazzola morbida. Non esercitare troppa pressione per non danneggiarlo. Far asciugare il filtro, ma non metterlo alla luce solare diretta. Il filtro deve essere lavato separatamente dalle stoviglie e dagli utensili da cucina. Non utilizzare il brillantante per pulirlo.

Come installare il filtro antigrasso

• Inclinare il filtro e inserirlo nella fessura sul retro della cappa.
• Premere il tasto sull'impugnatura del filtro.
• Lasciare andare l'impugnatura non appena il filtro è ben posizionato.
  • Installare tutti i filtri nello stesso modo.

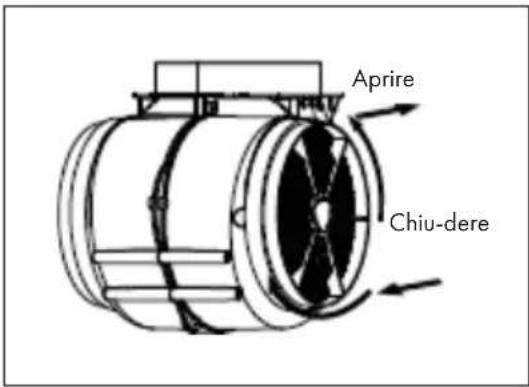

Installazione di un filtro ai carboni attivi (non incluso nel volume di consegna)

I filtri ai carboni attivi possono essere impiegati per eliminare gli odori. Solitamente il filtro ai carboni attivi deve essere sostituito ogni tre o sei mesi, in base alla frequenza con cui si cucina. L'installazione del filtro ai carboni attivi si realizza come segue:

1. Prima di installare o sostituire i filtri ai carboni attivi spegnere il dispositivo e togliere la spina dalla presa.
2. Premere sul dispositivo d'aggancio del filtro e rimuovere il filtro antigrasso.
3. Girare il filtro antigrasso su entrambi i lati del motore in senso antiorario per estrarlo. Sostituire i filtri.
4. Reinserire il filtro antigrasso.
5. Inserire la spina nella presa.

Nota: assicurarsi che il filtro sia agganciato saldamente. In caso contrario potrebbe staccarsi e rappresentare un pericolo. Collegando un filtro ai carboni attivi la capacità aspirante diminuisce.

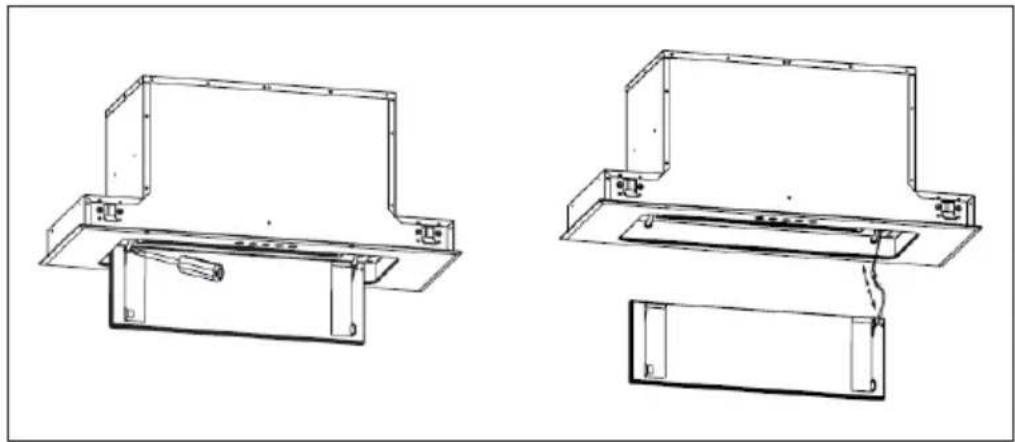

Come sostituire la lampadina

• La lampadina deve essere esclusivamente sostituita dal produttore, dal servizio d'assistenza o da personale qualificato.
• Spegnere sempre il dispositivo e staccare la spina dalla presa prima di eseguire qualsiasi lavoro sulla cappa.
• Quando si maneggia la lampadina assicurarsi che sia completamente fredda prima di toccarla con le mani.
• Non toccare la lampadina a mani nude, ma utilizzare un panno o dei guanti per assicurarsi che non entri in contatto col sudore, poiché potrebbe accorciarne la durata.
• Indossare sempre dei guanti durante la sostituzione della lampadina onde evitare pericoli.

Procedere nel modo seguente:

1. Aprire il lato inferiore della cappa aspirante.
2. Rimuovere il filtro antigrasso. Premere il dispositivo d'aggancio e tirarlo verso il basso.
3. Svitare 2 viti con il cacciavite e allentare il morsetto del cavo di collegamento della lampadina. Togliere il coprilampada e sostituire la lampadina.

Dati tecnici della lampadina
ILCOS D-Code DSS-	15/65-S-340/160
Numero massimo watt	15 W
Gamma voltaggio CC	12V
Dimensioni 340 × 160 mm

Consigli per il risparmio energetico

Le seguenti avvertenze aiutano a ridurre l'impatto ambientale (p. es. il consumo di energia) mentre si cucina:

1 Installare la cappa aspirante in un luogo adatto e ben ventilato.
2 Pulire regolarmente la cappa aspirante per non gravare sulle vie respiratorie.
3 Ricordarsi di spegnere la luce della cappa aspirante dopo aver cucinato.
4 Ricordarsi di spegnere la cappa aspirante dopo aver cucinato.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa	Soluzione
La luce è accesa, ma il motore non funziona.	L'interruttore della ventola è spento.	Selezionare una posizione per l'interruttore.
	L'interruttore della ventola è guasto.	Rivolgersi al servizio d'assistenza.
	Il motore è rotto. Sostituire il	motore.
La luce è spenta, ma il motore non funziona.	I fusibili sono scattati. Ripristinare i fusibili.
	La spina è lenta. Inserire bene la spina nella presa.
La luce non funziona. La lampadina è rotta. Sostituire la lampadina.
L'olio fuoriesce. Il collegamento tra la valvola unidirezionale e lo scarico non è ermetico.		Estrarre la valvola unidirezionale e applicarvi del sigillante.
L'aria non viene aspirata correttamente.	La distanza tra il fornello e la cappa aspirante è troppo grande.	Ridurre la distanza.
La cappa aspirante è storta.	Le viti di fissaggio non sono strette abbastanza.	Stringere bene le viti di fissaggio e raddrizzare la cappa aspirante.

Nota: Tutte le riparazioni elettriche effettuate sul dispositivo devono rispettare le leggi locali, statali e federali. In caso di dubbi rivolgersi al servizio d'assistenza prima di eseguire una delle misure descritte sopra. Scollegare sempre il dispositivo dalla rete elettrica prima di aprirlo.

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035186, 10035187
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	74,1 kWh/Anno
Classe di efficienza energetica C
Efficienza fluidodinamica FDE	hood	20,2
Classe di efficienza fluidodinamica C
Efficienza luminosa LE	hood	90,4 Lux/W
Classe di efficienza luminosa C
Grado di separazione del grasso	GFFhood	70,1	%
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		338,1 / 506,3	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		63 / 71	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	P_o	0,46 W
Potenza assorbita a dispositivo in standby	P_s	66,2 W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10035186, 10035187
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	74,1 kWh/Anno
Fattore di incremento nel tempo f 1,3
Efficienza fluidodinamica FDE	hood	20,2
Indice di efficienza energetica EEI	hood	76,6
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	277,6 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	349	Pa
Flusso d'aria massimo	Q_max	506,3	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	133	W
Potenza nominale del sistema di illuminazione	W_L	3	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	271	Lux
Potenza assorbita misurata a dispositivo in standby	P_o	-	W
Potenza assorbita misurata a dispositivo spento	P_s	0,35	W
Livello di rumorosità	LWA	71	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
