Type de produit	Robinetterie sanitaire - Valve d'équilibrage de pression
Marque	TOTO
Modèle	TSPTM
Utilisation	Robinet de douche et baignoire
Pression de fonctionnement	20 à 80 psi (0.14-0.55 MPa)
Température d'eau chaude max.	60 °C (140 °F)
Température de consigne max.	49 °C (120 °F) après réglage
Raccordement	Tube cuivre 12 mm (1/2 po) avec coude 90°
Hauteur de montage pomme de douche	≥ 1016 mm (40 po) au-dessus du centre de la valve
Hauteur de montage bec de baignoire	305 mm ± 25 mm en dessous du centre de la valve
Entraxe des connexions	43-68 mm à partir du mur fini
Matériau	Laiton chromé
Fonctions	Équilibrage de pression, réglage de température maximale
Sécurité	Butée de température réglable anti-brûlure
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter produits abrasifs
Pièces détachées	Kit réparation majeur, kit réparation mineur, kit robinet d'arrêt
Garantie	À vie pour usage résidentiel (Amérique du Nord, Centrale, du Sud)
Installation	Rincer les lignes avant, ne pas chauffer excessivement lors de la soudure
Remarque	Pression min. 20 psi dynamique, max. 80 psi statique

FOIRE AUX QUESTIONS - TSPTM TOTO

Comment régler la température maximale de l'eau ?

Après l'installation, retirez le joint torique et la butée de température. Tournez la tige de la valve dans le sens inverse des aiguilles d'une montre jusqu'à obtenir la température désirée (ne pas dépasser 49 °C). Remettez la butée en contact avec l'onglet du capot puis le joint torique.

Que faire si l'eau est trop chaude ou trop froide ?

Vérifiez d'abord la température de la source d'eau chaude (max. 60 °C). Si le réglage est incorrect, suivez la procédure d'ajustement de la température maximale (page 17). Si le problème persiste, la cartouche peut être défectueuse.

Comment inverser les entrées d'eau (chaud/froid) ?

Coupez l'alimentation, retirez le capot et la tige de valve. Tournez la tige à 180° pour que la flèche pointe vers le bas, puis remontez. Inversez les connexions : eau froide sur le repère 'H' et eau chaude sur 'C'. Réétiquetez les connexions.

Comment remplacer la cartouche de la valve ?

Fermez les robinets d'arrêt, retirez le capot et la tige de valve. Utilisez une pince à bec pour extraire la cartouche. Appliquez de la graisse silicone sur la nouvelle cartouche aux emplacements indiqués, insérez-la dans le corps de la valve, remontez la tige (flèche vers le haut sauf entrées inversées) et le capot. Rouvrez l'eau et réglez la température.

Quels sont les outils nécessaires pour l'installation ?

Un tournevis plat (pour les robinets d'arrêt), une pince à bec (pour la cartouche), une clé à molette, un thermomètre (pour le réglage), et éventuellement un fer à souder si un raccordement par soudure est nécessaire.

Puis-je utiliser du tube PEX pour le raccordement ?

Non, le tube PEX ou autre matériau similaire n'est pas recommandé. Utilisez exclusivement du tube de cuivre de 12 mm (1/2 po) avec un seul coude à 90° pour connecter la valve au bec de baignoire.

Quelle est la pression d'eau minimale requise ?

La pression dynamique minimale est de 20 psi (0,14 MPa). La pression statique maximale est de 80 psi (0,55 MPa). Si la pression est inférieure, le fonctionnement peut être altéré.

Comment entretenir la valve d'équilibrage ?

Nettoyez l'extérieur avec un chiffon doux et non abrasif. Ne démontez pas la cartouche inutilement. Tous les ans, vérifiez le réglage de température maximale et ajustez si nécessaire. En cas de fuite, remplacez les joints ou la cartouche.

Que faire en cas de fuite au niveau de la valve ?

Vérifiez que les raccords sont bien serrés. Si la fuite provient de la cartouche, remplacez-la (voir question 4). Pour une fuite au niveau des connexions, resserrez ou utilisez du ruban téflon. Si le problème persiste, contactez un professionnel.

Où trouver les pièces de rechange pour le TSPTM ?

Les pièces détachées sont disponibles chez les distributeurs agréés TOTO. Les kits de réparation principaux (réf. 1-8) et mineurs (réf. 1,3,4,6,8) ainsi que le kit de robinet d'arrêt (réf. 9) sont couverts par la garantie. Contactez TOTO au [phone] pour plus d'informations.

MODE D'EMPLOI TSPTM TOTO

Manuel d'Installation et d'Utilisation

TOTO®

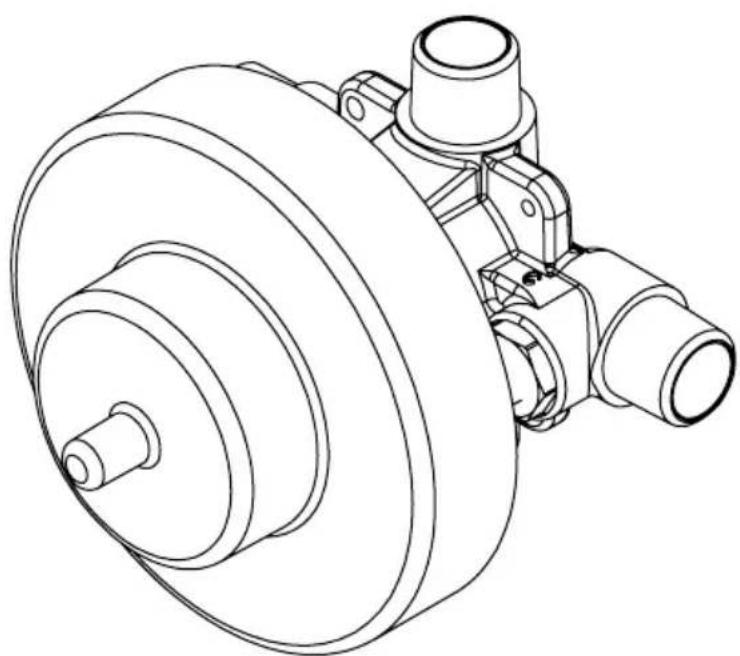

Valve d'équilibrage de la pression de 12 "

Pour l'installation du branchement du robinet, consulter les instructions page 3

Merci d'avoir choisi TOTO!...... 14

Avant l'installation....14

Avertissements....14

Procédure d'installation 15-16

Ajustement de la température maximale 17

Cartouche de rechange.... 18

Garantie 19

Dimensions Brutes 20-21

Pièces de rechange 22

MERCI D'AVOIR CHOISI TOTO

La mission de TOTO est de fournir au monde des modes de vie sains, hygiéniques et plus confortables. Nous concevons tous les produits avec un équilibre entre la forme et la fonction comme principe directeur. Félicitations pour votre choix

AVANT L'INSTALLATION

■ Observez tous les codes locaux de plomberie.

■ Rincez toutes les lignes d'alimentation en eau avant l'installation.

■ Assurez-vous que la ligne d'alimentation en eau est coupée.

■ Lisez attentivement ces instructions afin d'assurer une installation correcte.

■ TOTO se réserve le droit de mettre à jour le modèle des produits sans préavis.

AVERTISSEMENTS

Pour une opération sécurisée, observez les directives comme suit:

Utilisez seulement un tube de cuivre d'un diamètre de 12 mm (1/2 po) ou supérieur et un coude de 90° pour raccorder la valve au branche ment du robinet.

■ N' installez pas un dispositif d'arrêt après la valve.

Bec de bain doit être installé 305 mm (12 po) “± 25 mm (1 po) en des sous du centre de la vanne.

■ La pomme de douche doit être installé 1016 mm (40 po) ou plus au-des sus du centre de la vanne.

■ RISQUES DE BRULURES: Cette valve doit avoir la température maximale réglée après l'installation (voir page 17).

■ Pression de fonctionnement recommandée:

■ Pression minimum......20 psi (0.14 MPa), dynamique

■ Pression maximum.....80 psi (0.55 MPa), statique

Si vous soudez lors de l'installation, n' appliquez pas de chaleur excessive au corps de la valve. Une chaleur excessive peut endommager les composants internes.

La température de la source d'eau chaude ne doit pas dépasser 140°F (60°C).

N'utilisez pas ce robinet à une température ambiante inférieure à 32°F (0°C).

■ Isolez le tuyau d'alimentation d'eau chaude afin de minimiser les pertes de chaleur.

N'utilisez pas la vapeur pour la production d'eau chaude.

■ Ne démontez pas la cartouche de la valve.

PROCÉDURE D'INSTALLATION

ATTENTION: RISQUE DE BLESSURES

Lorsque cette valve est installée, elle doit être ajustée afin de minimiser le risque de brûlures. La température maximale de l'eau ne doit jamais dépasser 120° F (49° C).

Si vous soudez: La chaleur excessive lors de la soudure peut causer des dommages aux composants internes de la valve. Soyez prudent de ne pas chauffer la valve plus que nécessaire pour former une bonne connexion. Le retrait de la cartouche de la valve et la butée du service n'est pas nécessaire si une chaleur excessive est évitée. Retirez la protection en plâtre si nécessaire.

1. Coupez l'alimentation principale en eau chaude et froide.
2. Installez la valve de sorte que les centres des connexion soient placés entre 1-11/16 "et 2-11/16" [43-68 mm] à partir de la surface du mur fini.
3. Connectez les lignes d'alimentation d'eau chaude et froide aux connexions appropriés, marqué «H» et "C". Pour une installation avec des entrées inversées, reportez-vous à la page 16.
4. Fixez le robinet au cadrage ou au blocage du mur en utilisant les deux oreilles de montage non filetées.

Pour la douche avec l'installation de la baignoire:

• Voir les dimensions d'installation recommandées à la page 20.
• Plombez la connexion inférieur de la valve (étiqueté «TUB») au robinet de la baignoire. Pour assurer un fonctionnement normal, le branchement du robinet doit être raccordé à la valve en utilisant un tube de cuivre d'une comprise dans 25 mm (1 po) de 305 mm (12 po) et un seul coude d'un angle de 90 degrés. Ne pas utiliser de polyéthylène réticulé (PEX) ou autre matériau semblable.
• Plombez le connexion supérieur de la valve à la pomme de douche. La pomme de douche doit être installé 1016 mm (40 po) ou plus au-dess sus du centre de la vanne.

Pour les installations de douche seulement:

• Voir les dimensions d'installation recommandées à la page 20.
• Borchez le connexion au bas de la valve (étiqueté "TUB"). 1/2 "NPT capuchon non inclus.

• Plombez le connexion supérieur de la valve à la pomme de douche.

• Suivez la procédure d'ajustement de la température maximale (page 17).

• Remplacer la protection du plâtre (si elle est enlevée lors de l'installation) sur la valve jusqu'à ce que le mur fini soit completé.

PROCEDURE D'INSTALLATION

Installation avec des entrées inversées

Pour les applications consécutives de la valve, les entrées à l'une des valves peuvent être inversées pour faciliter l'installation. La procédure suivante doit être suivie pour assurer un fonctionnement correct des valves installées avec des entrées inversées.

1. N'installez pas la valve qui reçoit les entrées inversées à l'envers. La connexion étiquetée «TUB» doit faire être orienté vers le bas pour que la valve de fonctionne correctement.
2. Sur la valve qui reçoit les entrées inversées, connectez l'alimentation en eau froide à la connexion pour eau chaude (marqué "H"), et l'alimentation en eau chaude à la connexion pour eau froide (marqué "C")
3. Utilisez un tournevis plat pour couper l'alimentation en eau chaude et froide aux robinet d'arrêt sur la valve avec les entrées inversées.

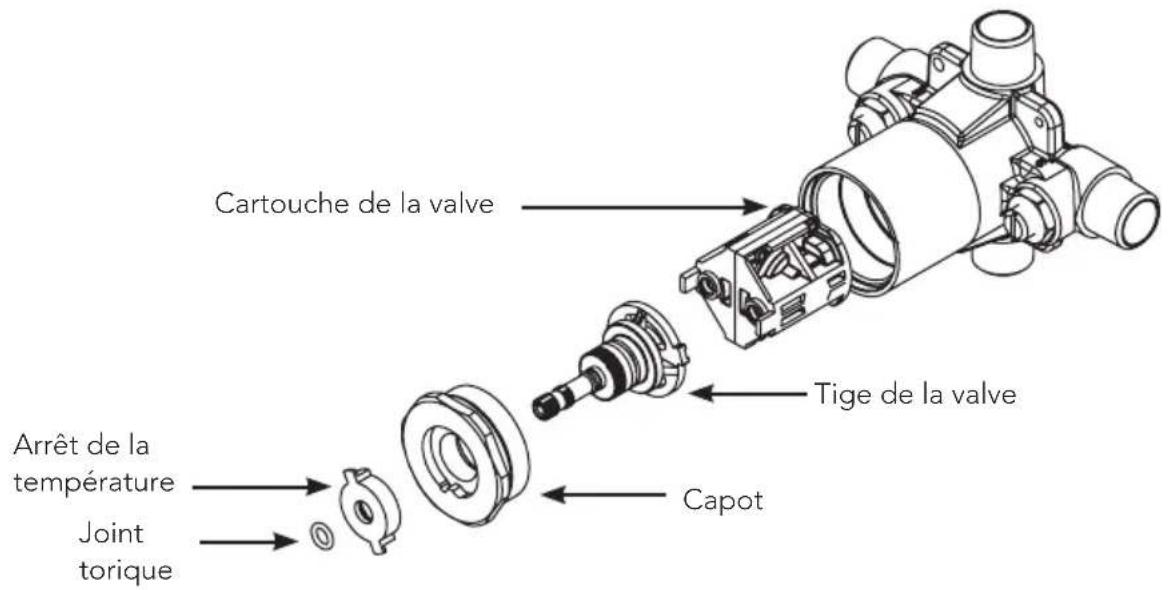

4. Retirez le joint torique, la butée de la température et le capot, comme indiqué ci-dessous.

Cartouche de la valve Tige de la valve Arrêt de la température Joint torique Capot

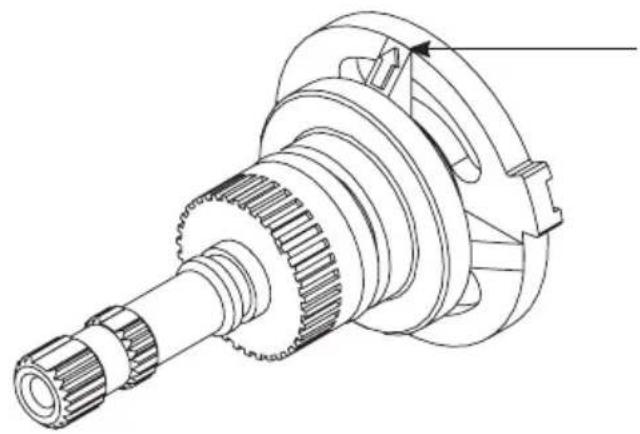

• Orienté vers le haut pour une installation standard
• Orienté vers le bas pour l'installation des entrées inversées

PROCEDURE D'INSTALLATION

1. Retirez la tige de valve, tournez-la à 180° afin que la flèche pointe vers le bas, et remplacez. Voir figure ci-dessous.

2. Réinstallez le capot et rétablir l'approvisionnement en eau chaude et froide en ouvrant la robinet d'arrêt.

3. Réétiquetez les connexions sur la valve pour éviter toute confusion lors de services futurs.

4. Suivez la procédure d'ajustement de la température maximale (page 17).

AJUSTEMENT DE LA TEMPERATURE MAXIMALE

ATTENTION: La température maximale doit être réglée dans les situations suivantes:

• Après l'installation initiale de la valve.
• Après l'entretien ou le remplacement de la cartouche de la valve.
• Après tous réglages, remplacements ou réparations de l'équipement fournissant l'eau chaude à la valve.
• De manière saisonnière pour compenser la variation de température dans l'alimentation l'eau.

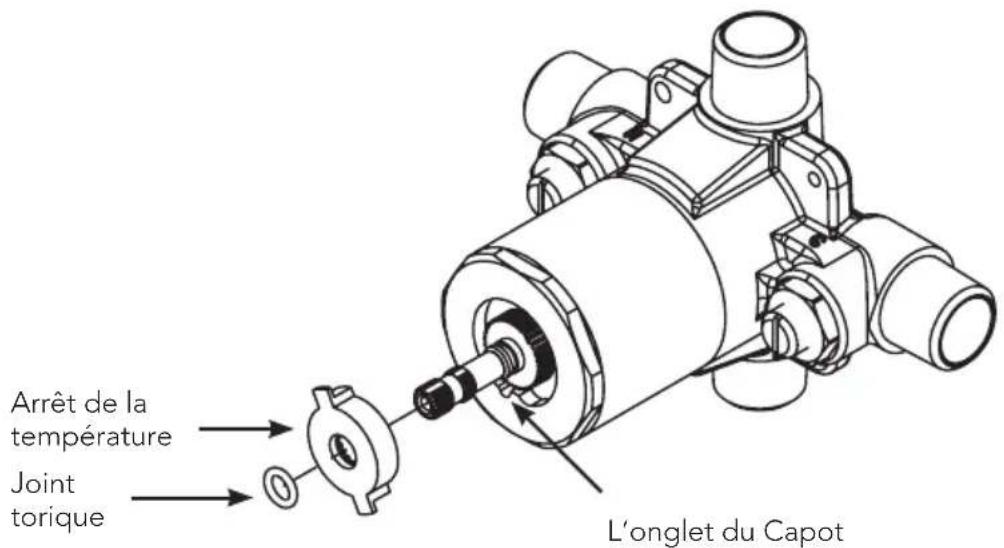

Arrêt de la température Joint torique L'onglet du Capot

1. Retirez le joint torique.
2. Retirez la butée de la température.
3. Surveillez la température de l'eau avec un thermomètre et faire tourner la tige de la valve dans le sens opposé aux aiguilles d'une montre jusqu'à ce que la température d'eau désirée soit atteinte. Ne réglez pas la température de l'eau au-dessus de 120°F(48°C).
4. Réinstallez la butée de température de telle sorte qu'elle soit en contact avec l'onglet du capot, pour prévenir d'autres rotation de la tige de valve dans le sens inverse des aiguilles d'une montre.
5. Réinstallez le joint torique pour sécuriser la butée de la température.

1. Utilisez un tournevis plat pour couper l'alimentation en eau chaude et froide à la robinet d'arrêt.
2. Retirez le joint torique et la butée de température.
3. Dévissez le capot et retirer la tige de valve.
4. Utilisez une pince à bec pour retirer la cartouche de la valve.
5. Appliquez de la graisse de silicone à la nouvelle cartouche à l'endroit indiqué et installez sur le corps de la valve.
6. Remplacez tige de la valve avec une flèche orientée vers le haut (pour les installations de l'entrée inversée, la flèche devrait pointer vers le bas) et réinstallez le capot.
7. Restaurez l'alimentation en eau chaude et froide en ouvrant les robinets d'arrêt.
8. Suivez la procédure de réglage de température maximale à la page 17.

Corps de la valve Cartouche de la valve Capot Butée de température Joint torique Graisse Tige de la valve Robinet d'arrêt

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, ou composez le [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

Major Repair Kit	Kit de reparación mayor	Kit de réparation principaux	1,2,3,4,5,6,7,8
Minor Repair Kit	Kit de reparación de menor	Kit de réparation mineure	1,3,4,6,8
Check Stop Kit	Kit del llave de corte	Ensemble du robinet d’arrêt	9 (2 sets)
