Connelly TS221P - Robinetterie sanitaire TOTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet mural pour lavabo
Marque	TOTO
Modèle	Connelly TS221P
Catégorie	Robinetterie sanitaire
Matériau du corps	Laiton chromé
Finition	Chrome brillant
Type de commande	Poignée unique
Fonctions	Contrôle du débit et de la température
Installation	Montage mural, nécessite valve pré-installée TOTO TSPTM
Entretien	Nettoyer avec savon doux et chiffon doux ; éviter produits abrasifs
Garantie résidentielle	Limitée à vie
Garantie commerciale	Limitée à 1 an
Contenu de l'emballage	Poignée, écusson, vis, rondelle, adaptateurs filetés (2), vis de fixation, clé Allen
Normes	Conforme aux codes de plomberie locaux
Utilisation	Résidentiel intérieur
Outils nécessaires	Tournevis
Sécurité	Couper l'alimentation en eau avant installation
Procédure d'installation	Fixer l'écusson au mur, visser l'adaptateur, puis installer la poignée
Zone de validité de la garantie	Amérique du Nord, Centrale et du Sud
Service après-vente	Contacter TOTO USA ou un centre de réparation agréé

FOIRE AUX QUESTIONS - Connelly TS221P TOTO

Comment installer le robinet Connelly TS221P ?

Assurez-vous que la valve TOTO TSPTM est correctement installée. Retirez le garde-plâtre. Tenez l'écusson contre le mur avec le logo TOTO en bas, fixez-le avec les vis. Vissez l'adaptateur fileté sur la valve à l'aide de la vis et de la rondelle. Glissez la poignée sur l'adaptateur et serrez la vis de fixation. Si la poignée n'est pas verticale, retirez l'adaptateur et tournez-le d'une dent.

Quels outils sont nécessaires pour l'installation ?

Un tournevis est suffisant. La clé Allen fournie est également nécessaire pour serrer la vis de la poignée.

Comment entretenir le robinet ?

Nettoyez régulièrement avec un savon doux, rincez à l'eau tiède et séchez avec un chiffon propre et doux. N'utilisez pas de nettoyants abrasifs, de laine d'acier ou de produits chimiques agressifs, car ils terniront la finition.

Quelle est la garantie du robinet Connelly TS221P ?

TOTO offre une garantie limitée à vie pour un usage résidentiel. Pour un usage commercial, la garantie est limitée à un an. La garantie couvre les défauts de matériaux et de fabrication. Elle est valable uniquement pour l'acheteur original et dans les zones Amérique du Nord, Centrale et du Sud.

Que faire si la poignée n'est pas verticale après installation ?

Si la poignée ne peut pas être installée verticalement, retirez l'adaptateur fileté et tournez-le d'une dent par rapport à la position d'origine avant de le remettre en place.

Quelles sont les pièces incluses dans l'emballage ?

L'emballage contient l'assemblage de la poignée, l'écusson, les vis et rondelles, deux adaptateurs filetés, la vis de fixation et la clé Allen.

Puis-je utiliser des nettoyants abrasifs pour nettoyer le robinet ?

Non, l'utilisation de nettoyants abrasifs, de laine d'acier ou de produits chimiques agressifs est déconseillée car ils terniront le polissage et peuvent annuler la garantie.

Où puis-je obtenir des pièces de rechange pour mon robinet ?

Les pièces de rechange sont disponibles auprès de TOTO. Vous pouvez contacter un distributeur TOTO ou consulter le site web de TOTO pour plus d'informations.

Le robinet Connelly TS221P est-il adapté à un usage commercial ?

Oui, mais la garantie est réduite à un an pour un usage commercial. Pour un usage résidentiel, la garantie est à vie.

Comment contacter le service client TOTO ?

Vous pouvez contacter TOTO USA au [phone] ou [phone], ou écrire à TOTO U.S.A., Inc., Southern Road, Morrow, Géorgie 30260. Pour les autres régions, consultez le site web de TOTO.

MODE D'EMPLOI Connelly TS221P TOTO

TABLE DES MATIÈRES

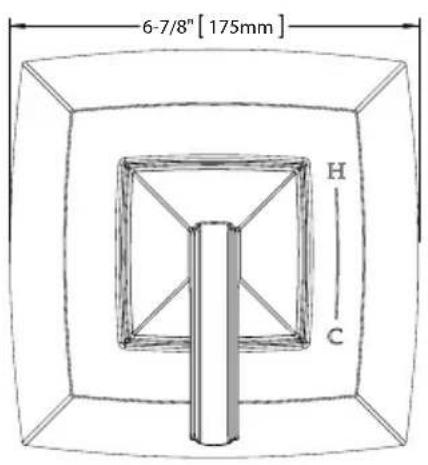

Merci d'avoir choisi TOTO!......10Avant l'installation......10Outils communs nécessaires......10Entretien et Nettoyage......10Pièces Incluses......11Procédure d'installation......11-12Garantie......13Dimensions brutes......14

MERCI D'AVOIR CHOISI TOTO!

The mission of TOTO is to provide the world with healthy, hygienic and more comfortable lifestyles. We design every product with the balance of form and function as a guiding principle. Congratulations on your choice.

AVANT L'INSTALLATION

■ Observez tous les codes locaux de plomberie.■ Assurez-vous que l'alimentation en eau est coupée.■ Lisez attentivement ces instructions afin d'assurer une bonne installation.■ TOTO se réserve le droit de mettre à jour la conception de produits sans préavis.

OUTILS COMMUNS NÉCESSAIRES

Tournevis

ENTRETIEN ET NETTOYAGE

Votre nouvelle garniture est conçue pour des années de performance sans problème. Conservez son aspect neuf en la nettoyant régulièrement avec un savon doux, en rinçant abondamment à l'eau tiède et en séchant avec un chiffon propre et doux. N'utiliser pas de nettoyants abrasifs, laine d'acier ou de produits chimiques agressifs, car ceux-ci terniront le polissage. Le non respect de ces instructions peut annuler votre garantie

Vérifiez que toutes les pièces sont incluses dans votre paquet:

Assemblage de la poignée		Ecusson Col
Vis et Rondelle	Adaptateur Extension		filetée (2)		Tornillo de Fijación et Llave Allen

Procédure d'installation

1. Vérifiez que la valve a été installée correctement puis tirez le garde de plâtre vers l'extérieur pour l'enlever.

NOTE: La surface du mur fini doit être entre les marquages min et max sur le Garde-plâtre. Voir le manuel d'installation du TSPTM pour de plus amples informations.

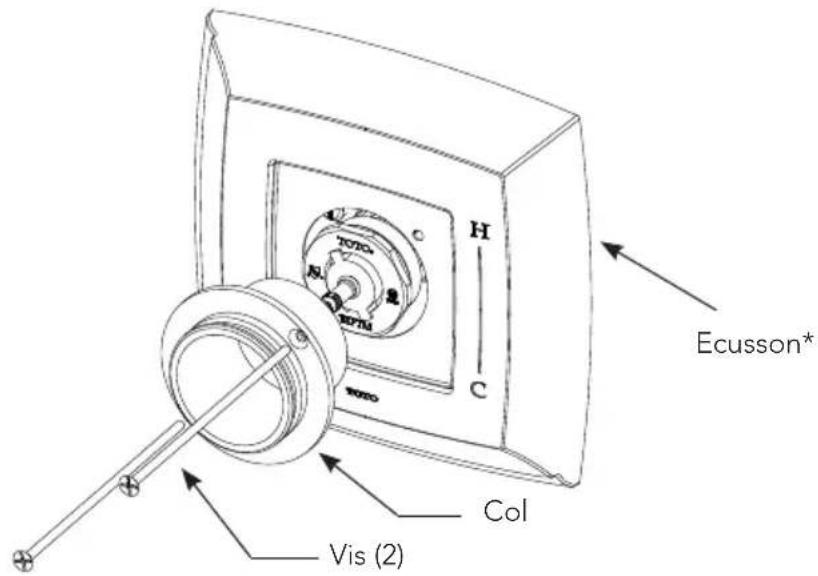

1. Tenez l'écusson contre le mur avec le logo TOTO au fond. Fixez le col et l'écusson en serrant les deux vis dans la valve.

Procédure d'installation (suite)

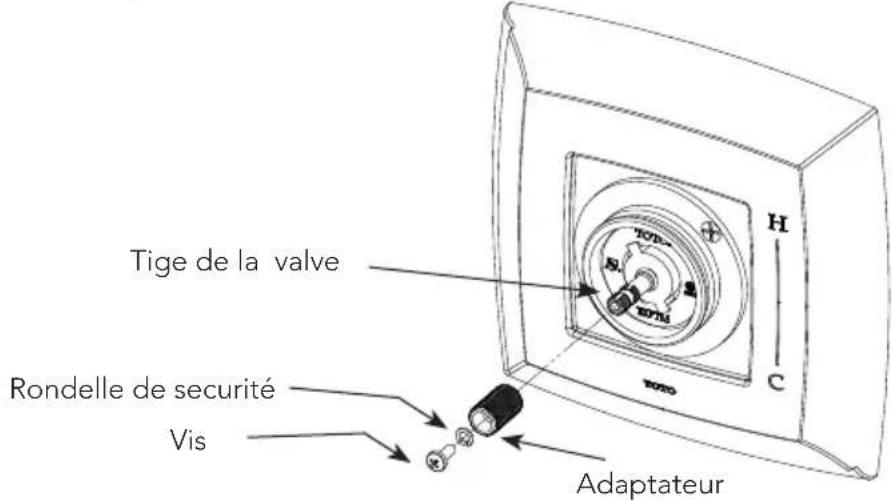

1. Fixer l'adaptateur à la valve avec la vis et la rondelle inclues.

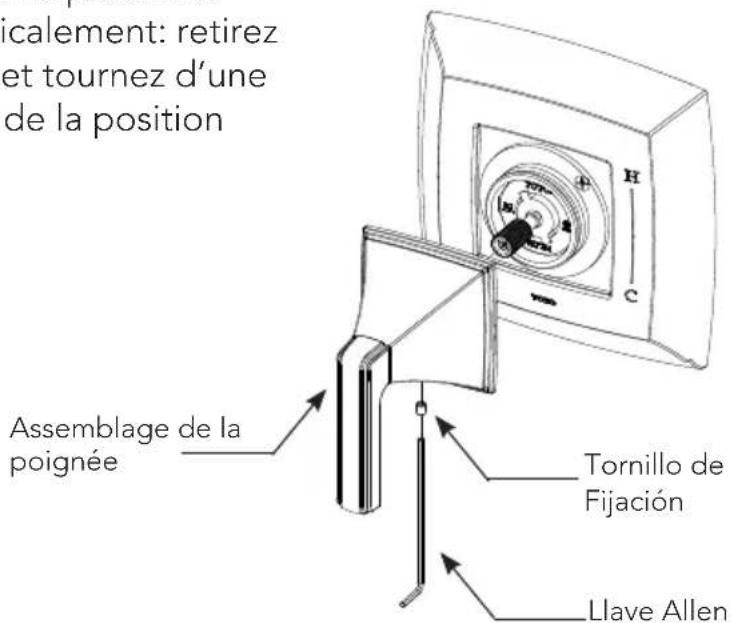

1. Glisser la poignée sur l'adaptateur et serrer la vis pour fixer.

Si la poignée ne peut être installée verticalement : retirez l'adaptateur et tournez d'une dent à partir de la position d'origine.

Garantie

1. TOTO ® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquence, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants : a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc. b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil. c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau. d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil. e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit. f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.
4. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record de la propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit à la garantie limitée.
5. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
6. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
7. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U. S. A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'État Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

TS221P
