Connelly TS221P - Grifería sanitaria TOTO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Grifo mural para lavabo
Marca	TOTO
Modelo	Connelly TS221P
Categoría	Grifería sanitaria
Material del cuerpo	Latón cromado
Acabado	Cromo brillante
Tipo de mando	Manija única
Funciones	Control del caudal y de la temperatura
Instalación	Montaje mural, requiere válvula preinstalada TOTO TSPTM
Mantenimiento	Limpiar con jabón suave y paño suave; evitar productos abrasivos
Garantía residencial	Limitada de por vida
Garantía comercial	Limitada a 1 año
Contenido del embalaje	Manija, escudo, tornillos, arandelas, adaptadores roscados (2), tornillo de fijación, llave Allen
Normas	Cumple con los códigos de plomería locales
Uso	Residencial interior
Herramientas necesarias	Destornillador
Seguridad	Cortar el suministro de agua antes de la instalación
Procedimiento de instalación	Fijar el escudo a la pared, atornillar el adaptador, luego instalar la manija
Zona de validez de la garantía	América del Norte, Central y del Sur
Servicio posventa	Contactar a TOTO USA o un centro de reparación autorizado

Preguntas frecuentes - Connelly TS221P TOTO

¿Cómo instalar el grifo Connelly TS221P?

Asegúrese de que la válvula TOTO TSPTM esté correctamente instalada. Retire el guarda yeso. Sostenga el escudo contra la pared con el logotipo de TOTO hacia abajo, fíjelo con los tornillos. Atornille el adaptador roscado en la válvula usando el tornillo y la arandela. Deslice la manija sobre el adaptador y apriete el tornillo de fijación. Si la manija no está vertical, retire el adaptador y gírelo un diente.

¿Qué herramientas se necesitan para la instalación?

Un destornillador es suficiente. La llave Allen proporcionada también es necesaria para apretar el tornillo de la manija.

¿Cómo mantener el grifo?

Limpie regularmente con un jabón suave, enjuague con agua tibia y seque con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos agresivos, ya que opacarán el acabado.

¿Cuál es la garantía del grifo Connelly TS221P?

TOTO ofrece una garantía limitada de por vida para uso residencial. Para uso comercial, la garantía es limitada a un año. La garantía cubre defectos de materiales y mano de obra. Es válida solo para el comprador original y en las zonas de América del Norte, Central y del Sur.

¿Qué hacer si la manija no está vertical después de la instalación?

Si la manija no se puede instalar verticalmente, retire el adaptador roscado y gírelo un diente con respecto a la posición original antes de volver a colocarlo.

¿Cuáles son las piezas incluidas en el embalaje?

El embalaje contiene el ensamblaje de la manija, el escudo, los tornillos y arandelas, dos adaptadores roscados, el tornillo de fijación y la llave Allen.

¿Puedo usar limpiadores abrasivos para limpiar el grifo?

No, no se recomienda el uso de limpiadores abrasivos, lana de acero o productos químicos agresivos ya que opacarán el pulido y pueden anular la garantía.

¿Dónde puedo obtener piezas de repuesto para mi grifo?

Las piezas de repuesto están disponibles en TOTO. Puede contactar a un distribuidor TOTO o consultar el sitio web de TOTO para más información.

¿El grifo Connelly TS221P es adecuado para uso comercial?

Sí, pero la garantía se reduce a un año para uso comercial. Para uso residencial, la garantía es de por vida.

¿Cómo contactar al servicio al cliente de TOTO?

Puede contactar a TOTO USA al [phone] o [phone], o escribir a TOTO U.S.A., Inc., Southern Road, Morrow, Georgia 30260. Para otras regiones, consulte el sitio web de TOTO.

MANUAL DE USUARIO Connelly TS221P TOTO

Acabado De Equilibrio De Presión

Garniture D'equilibrage De Pression

Connelly™
TS221P

ÍNDICE

¡Gracias por elegir a TOTO!......6Antes de la instalación ......6Herramientas comunes necesarias......6Cuidado y Limpieza ......6Incluía Partes ......7Procedimiento de instalación ......7-8Garantía ......9Dimensiones del enfoscado ......14

GRACIAS POR ELEGIR A TOTO!

La misión de TOTO es brindarle al mundo estilos de vida saludables, higiénicos y más cómodos. Diseñamos cada producto con el equilibrio entre forma y funcionamiento como un principio a seguir. Felicitaciones por su elección.

ANTES DE LA INSTALACIÓN

■ Siga todos los códigos de plomería.■ Asegúrese de que el suministro de agua esté cerrado.■ Lea estas instrucciones cuidadosamente para asegurar una instalación adecuada.■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

HERRAMIENTAS COMUNES NECESARIAS

Destornillador

CUIDADO Y LIMPIEZA

Su nuevo ribete está diseñado para años de rendimiento sin presentar problemas. Manténgalo como nuevo limpiándolo periódicamente con jabón suave, enjuagándolo perfectamente con agua tibia y secándolo con un trapo limpio. No utilice limpiadores abrasivos, estropajos o químicos fuertes, ya que pueden dañar el terminado. No seguir estas instrucciones puede invalidar su garantía..

INCLUÍA PARTES

Asegúrese que todas estas partes estén incluidas en su empacado:

Montaje de la manija		Escudete Collar
Tornillo y arandela de seguridad	Adaptador		Tornillos largos (2)		Tornillo de Fijación y Llave Hexagonal

PROCEDIMIENTO DE INSTALACIÓN

1. Confirme que la válvula haya sido instalada adecuadamente después jale la guarda de yeso hacia afuera para retirarla.

NOTA: La superficie de la pared terminada debe estar entre las marcas min y máx. en la guarda de yeso. Véase el manual de instalación TSPTM para más información.

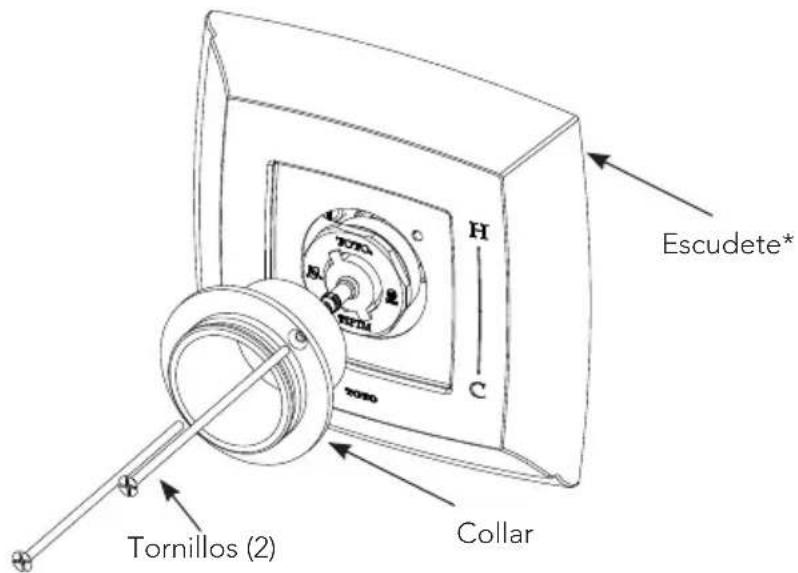

1. Sostenga el escudete contra la pared con el logo de TOTO hacia abajo. Asegure el collar y el escudete apretando los dos tornillos hacia la válvula.

Procedimiento de Instalación (continuación)

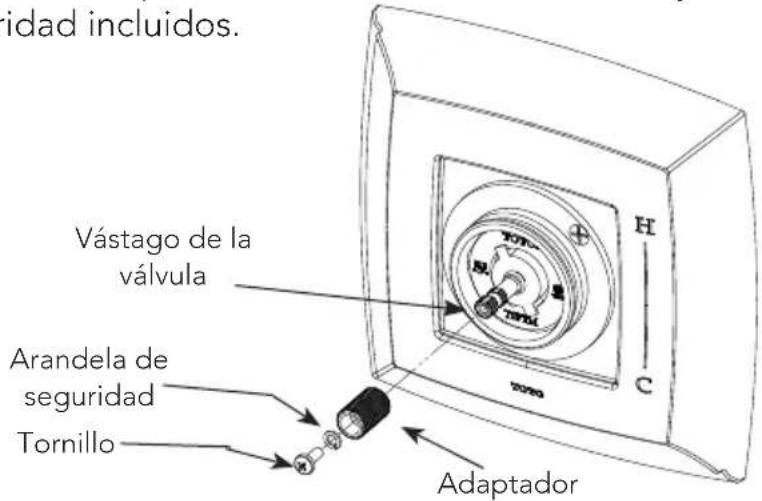

1. Asegure el adaptador a la válvula con el tornillo y arandela de seguridad incluidos.

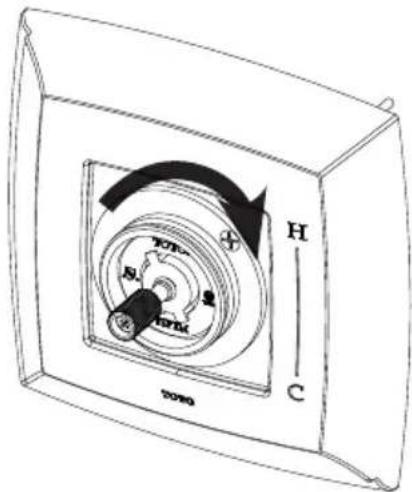

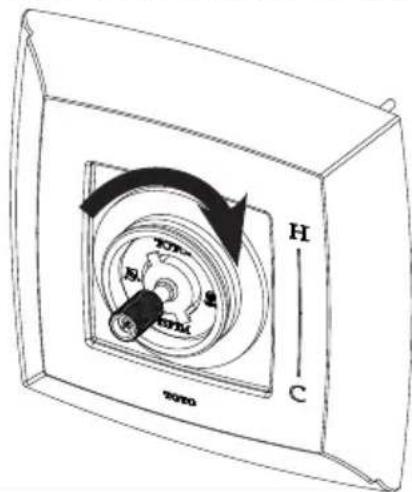

1. Gire el adaptador manualmente en el sentido de las manecillas del reloj hasta que se detenga.

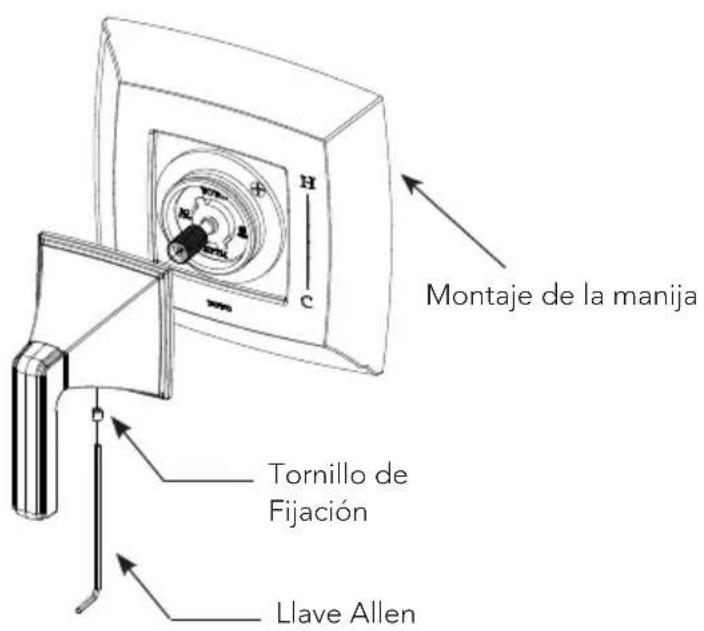

1. Deslizar el ensamble de la manija dentro del adaptador y ajustar el tornillo de fijación.

Si la manija no puede instalarse verticalmente: retire el adaptador y rote un diente de su posición original.

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:
   a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
   b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
   c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
   d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
   e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
   f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.
4. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
5. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
6. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
7. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO, LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

1. Gire el adaptador manualmente en el sentido de las manecillas del reloj hasta que se detenga.
