Tipo de producto	Válvula de derivación de dos vías
Marca	TOTO
Modelo	TSMV
Categoría	Grifería sanitaria
Presión de funcionamiento	Mín 20 psi (0,14 MPa) dinámica, Máx 80 psi (0,55 MPa) estática
Temperatura ambiente mínima	32°F (0°C)
Material	Latón
Dimensiones (aproximadas)	Ver diagrama en el manual: dimensiones brutas
Peso	Aproximadamente 0,5 kg
Alimentación	Ninguna (mecánica)
Funciones principales	Derivación de agua entre dos salidas
Instalación	A nivel y escuadra, flecha apuntando hacia el flujo de agua
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa. Prohibidos productos abrasivos.
Seguridad	No soldar directamente sobre la válvula. Respetar las presiones recomendadas.
Piezas de repuesto	Cartucho de válvula (referencia TSMV) disponible
Reparabilidad	Cartucho reemplazable por el usuario
Garantía	De por vida para uso residencial
Uso	Interior únicamente
Normas	Respetar los códigos locales de fontanería

Preguntas frecuentes - TSMV TOTO

¿Cuál es la presión de agua recomendada para la válvula TSMV?

La presión de funcionamiento recomendada es de 20 psi (0,14 MPa) dinámica mínima a 80 psi (0,55 MPa) estática máxima.

¿Puedo soldar las conexiones directamente en la válvula?

No, no suelde las conexiones directamente en la válvula para evitar dañar los componentes internos.

¿Cómo instalar la válvula correctamente?

Instale la válvula a nivel y escuadra en la pared terminada, con la pequeña flecha apuntando hacia la dirección del agua. La superficie exterior de la pared terminada debe estar entre las marcas Max y Min en el guardapolvo de yeso.

¿Qué hacer si la válvula gotea?

Verifique las conexiones y la presión de agua. Si la fuga persiste, puede ser necesario reemplazar el cartucho de la válvula. Consulte el manual para las instrucciones de reemplazo.

¿Cómo reemplazar el cartucho de la válvula?

Retire el embellecedor, luego la tapa con un dado de 25 mm, desenrosque la tuerca con un dado de 27 mm, retire el cartucho viejo con unas pinzas de punta, instale el nuevo y vuelva a montar todo.

¿Cuál es la garantía de este producto?

TOTO garantiza sus grifos residenciales y accesorios de baño de por vida contra defectos de material y mano de obra para el comprador original.

¿Puedo usar este producto en exteriores?

No, no se recomienda el uso en exteriores. La válvula debe usarse a una temperatura ambiente superior a 32°F (0°C).

¿Qué herramientas son necesarias para la instalación?

Necesitará cinta de teflón y una llave ajustable.

¿La válvula es compatible con todos los tipos de tuberías?

La válvula está diseñada para usarse con tuberías estándar de cobre o PEX. Asegúrese de respetar los códigos locales de fontanería.

¿Cómo limpiar la válvula?

Limpie la válvula con un paño suave y agua jabonosa. No use productos abrasivos ni limpiadores agresivos.

MANUAL DE USUARIO TSMV TOTO

Manual de Instrucciones y del Propietario

Válvula Desviadora de Dos salidas

(Válvula solamente)

¡Gracias por elegir a TOTO! 7

Advertencia....7

Herramientas Necesarias....8

Antes de la Instalación....8

Procedimiento de Instalación....9

Garantía....10

Dimensiones preliminares 16-17

Partes de repuesto 18

GRACIAS POR ELEGIR A TOTO!

La misión de TOTO es brindarle al mundo estilos de vida sanos, higiénicos y más cómodos. Diseñamos cada producto con un equilibrio de forma y función como el principio referente. Felicidades por su elección.

ADVERTENCIA

Para una operación segura de la válvula, siga los pasos que se presentan a continuación:

■ Presión operativa recomendada:
■ Presión mínima .....20 psi (0.14 MPa), dinámica
■ Presión máxima.....80 psi (0.55 MPa), estática
No suelde las conexiones directamente a la válvula ya que se pueden dañar los componentes internos.
No use el producto en una temperatura ambiente menor a 32°F (0°C).

HERRAMIENTAS NECESARIAS

Cinta de teflón

Llave inglesa ajustable

ANTES DE LA INSTALACIÓN

■ Siga todos los códigos de plomería.
■ Vacíe todas las tuberías completamente antes de instalar la válvula.
Asegúrese que el suministro de agua esté cerrado.
■ Lea estas instrucciones cuidadosamente para asegurar una instalación adecuada.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

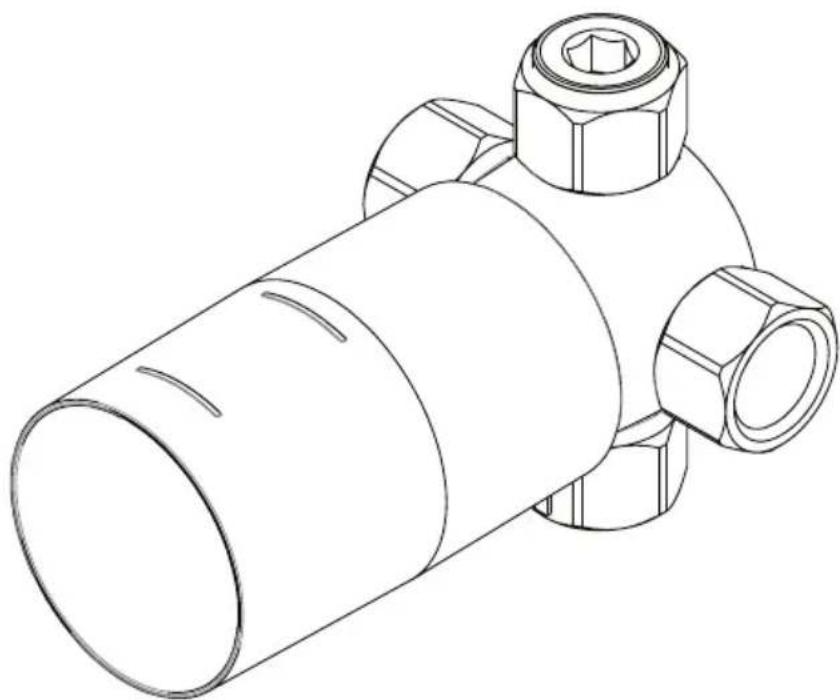

Asegúrese de tener las siguientes partes que se indican abajo:

PROCEDIMIENTO DE INSTALACIÓN

IMPORTANTE: Para una instalación adecuada y operación sin problemas, la válvula debe estar nivelada y cuadrada a la pared terminada.

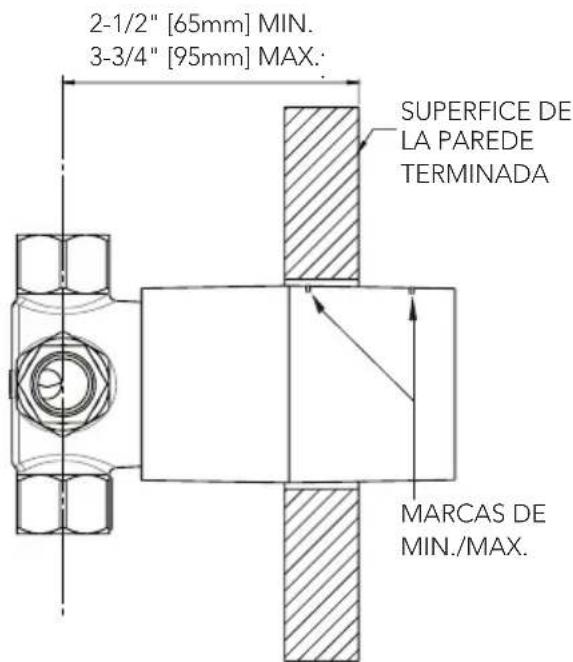

• Instale la válvula de tal forma que la superficie externa de la pared terminada esté entre las marcas Max y Min en la protección de yeso.

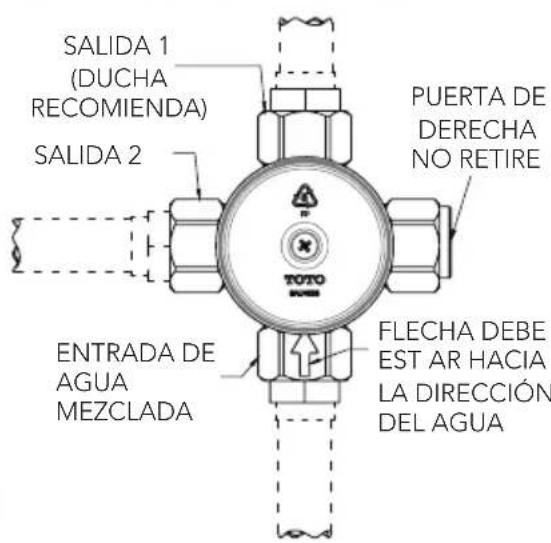

• Asegúrese que la válvula quede instalada con la flecha pequeña apuntando hacia la dirección del agua.
• Las tuberías y accesorios punteados no están incluidos.
• La protección de yeso debe permanecer en su lugar hasta que esté listo para instalar el acabado.

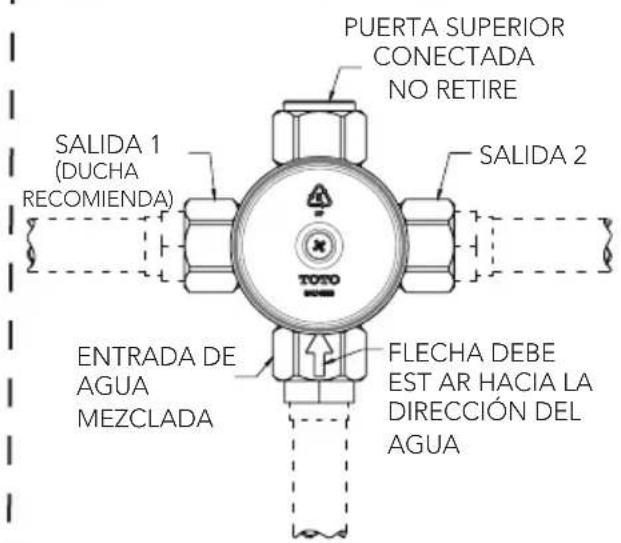

  • No intente retirar el enchufe del puerto superior.

TSMVTSMVW

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechos de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

TABLE DES MATIÈRES

TROUBLESHOOTING / SOLUCIÓN DE PROBLEMAS / DÉPANNAGE

Valve Cartridge Replacement:

Cambio del cartucho de la válvula:

1. Retire el ribete de la válvula (véase el manual del ribete para conocer las instrucciones).
2. Retire la cubierta utilizando un socket de 25mm.
3. Retire la tuerca utilizando un socket de 27mm.
4. Jale el cartucho hacia afuera de la válvula utilizando pinzas de punta de aguja.
5. Vuelva a colocar el cartucho de la válvula y reinstale la tuerca, cubierta y ribete.
