MANUAL DE USUARIO TS2A TOTO

Manual de Instrucciones y del Propietario

Gri feria de la Válvula de Control de Volumen

(Válvula Áspera Solamente)

ÍNDICE

¡Gracias Por Elegir TOTO®!......7Cuidado y Limpieza......7Advertencias......7Herramientas Que Necisita......8Antes de la Instalación......8Procedimiento de Instalación......9Garantía......10Dimensiones Preliminares......17Resolución de Problemas......18Piezas de Repuesto......19

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO es dar al mundo estilos de vida más saludables, higiénicos y cómodos. Diseñamos cada producto guiándonos por el principio del equilibrio entre forma y función. Felicitaciones por su elección.

CUIDADO Y LIMPIEZA

Su nueva grifería está diseñada para años de funcionamiento sin problemas.Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ADVERTENCIAS

Para un funcionamiento seguro de la grifería, tenga en cuenta lo siguiente:■ Presión de funcionamiento:▪ Presión mínima.....20 psi (0.14MPA), dinámico▪ Presión máxima.....80 psi (0.55 MPA), estática■ No suelde las conexiones directamente a la válvula ya que puede producirse un daño a los componentes internos.■ La temperatura delsum instro de agua caliente.■ No use el producto a una temperatura ambiente inferora 32°F (0°C).

HERRAMIENTAS QUE NECESITA

Destornilladores

ANTES DE LA INSTALACIÓN

■ Cumpla con todos los códigos locales de plomería.
Asegúrese de que el suministro de agua esté cerrado.
■ Lea estas instrucciones con atención para asegurar una instalación correcta.
■ TOTSe reserva el derecho de actualizar el diseño del producto sin previo aviso.

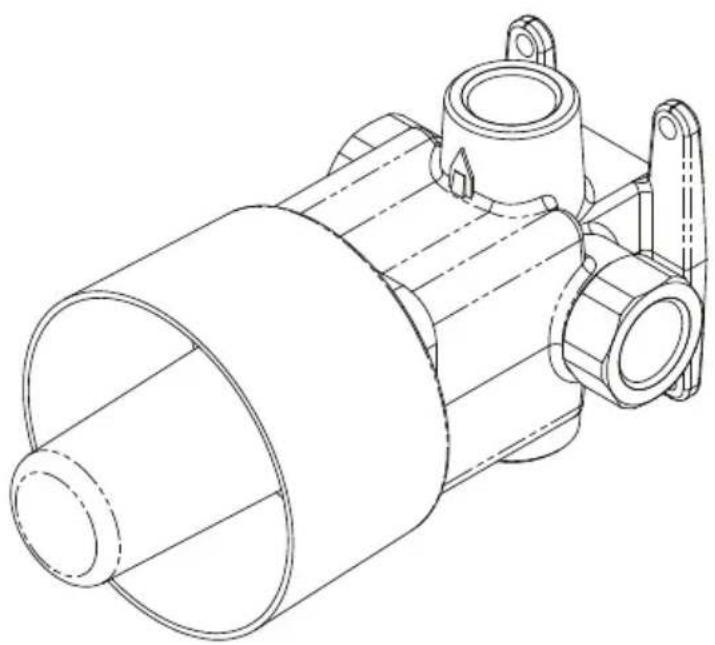

■ Verifique para asegurarse de tener las piezas que se indican a continuación:

El producto real puede variar en apariencia dependiendo del modelo.

PROCEDIMIENTO DE INSTALACIÓN

IM PORTANTE: Para una instalación adecuada y una operación sin problemas, la válvula debe estar nivelada y en ángulo recto con la pared terminada.

• Instale la válvula de tal forma que la superficie externa de la pared terminada esté entre las marcas max y min en el protector de yeso.
• Asegúrese que la válvula sea instalada con la flecha pequeña apuntando hacia arriba.
• El protector de yeso debe permanecer en su lar hasta que esté listo para instalar el adorno.

Pared Terminada

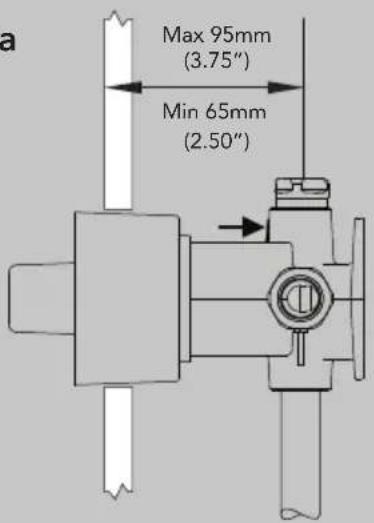

Max 95mm (3.75") Min 65mm (2.50")

SI ESTÁ INSTALANDO EL MODELO TS2A:

- El Modelo TS2A es una válvula de salida individual. Haga las conexiones como se muestra del lado derecho.

IMPORTANTE:

Las salidas de lado izquierdo y superior son conectadas para que la válvula opere correctamente.

TS2A

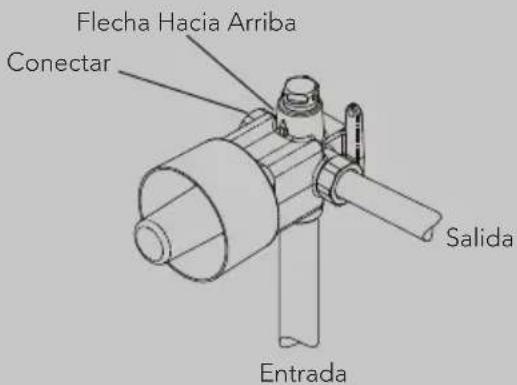

Flecha Hacia Arriba Conectar Salida Entrada

SI ESTÁ INSTALANDO EL MODELO TS2D:

- El Modelo TS2D es una válvula de salida dual. Haga las conexiones como se muestra del lado derecho.

IMPORTANTE:

La salida superior debe ser conectada para que la válvula opere correctamente.

TS2D

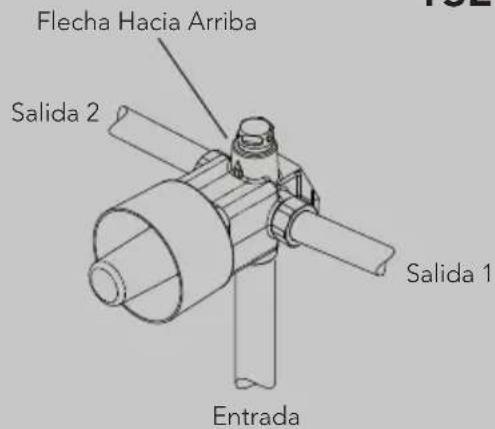

Flecha Hacia Arriba Salida 2 Salida 1 Entrada

GARANTÍA

1. TOTO® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.
b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.
c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.

TROUBLESHOOTING / RESOLUCIÓN DE PROBLEMAS / DÉPANNAGE

¿Está suficientemente apretado el tornillo?

1 Does the cartridge need to be replaced? ¿El cartucho necesita ser reemplazado?

¿Está suficientemente apretado el tornillo?

Item/Artículo/Article Description/Descripción/Description

1	Cartridge - TS2ACartucho - TS2ACartouche - TS2A
2	Cartridge - TS2DCartucho - TS2DCartouche - TS2D
3	StemsVástagoTiges
4	Screw & WasherTornillo y ArandelaVis et Rondelle
5	NutTuercaÉcrou
6	ScrewsTornillosVis

TOTO®
