MODE D'EMPLOI TS2A TOTO

Manuel d'Installation et d'Utilisation

TOTO®

Volume Control Valve

(Rough Valve Only)

Garniture de la Valve de Commande du Volume

(Corps d'Encastrement Uniquement)

TABLE DES MATIÈRES

Merci d’Avoir Choisi TOTO®!......16Entretien et Nettoyage......16Avertissements......16Outils Nécessaires......17Avant de Commencer......17Procédure d’Installation......18Garantie......22Dimensions Brutes......19Dépannage......20Pièces de Rechange......21

MERCI D’AVOIR CHOISI TOTO!

La mission de TOTO est d’offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix.

ENTRETIEN ET NETTOYAGE

Votre nouveau robinet est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l’eau chaude et essuyez-le avec un chiffon doux et propre. n’utilisez pas de nettoyants abrasifs, laine d’acier ou produits chimiques corrosifs car ils terniront la finition. le non-respect de ces directives peut annuler votre garantie.

AVERTISSEMENTS

Pour un fonctionnement sécuritaire, veuillez observer les indications suivantes:■ Pression de fonctionnement:▪ Pression minimum......20 psi (0.14 MPa), dynamique▪ Pression maximum......80 psi (0.55 MPa), statique■ Ne pas souder les connecteurs directement à la valve sinon des pièces internes pourraient être endommagées.■ N’utilisez pas la produit à une température ambiante sous 32°F (0°C).

OUTILS NÈCESSAIRES

Tournevis

Clé à Ouverture Variable

Pinces Ajustables

AVANT DE COMMENCER

■ Observez tous les codes locaux de plomberie.
■ Assurez-vous que l'alimentation d'eau est coupée.
■ Lisez ces instructions attentivement afin d'assurer une installation adéquate.
■ TOTGe réserve le droit de modifier la conception du produit sans préavis.

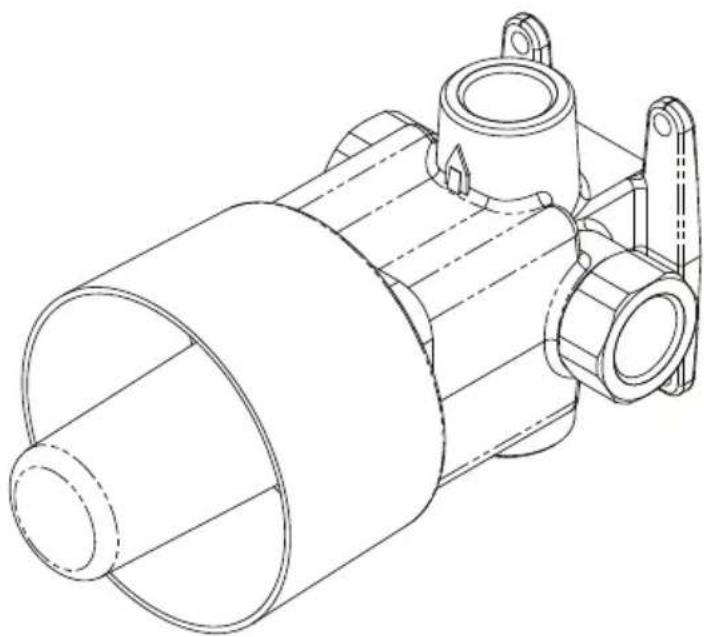

■ Vérifiez pour vous assurer d'avoir toutes les pièces ci-dessous à portée de main:

En fonction du modèle, le produit réel pourrait varier en apparence.

PROCÉDURE D'INSTALLATION

IMPORTANT: Pour assurer une installation correcte et sans problème, la valve doit être mise à niveau et attachée au mur fini.

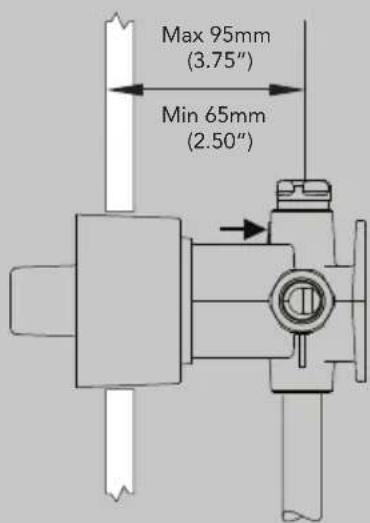

• Installez la valve afin que la surface externe du mur fini soit entre les points max et min de la protection du plâtre.
  • Assurez vous que la valve est installée avec la petite flèche pointant vers le haut.
• Le protection du plâtre doit rester en place jusqu'à ce que vous soyez prêt à installer la bordure.

Mur Fini

SI VOUS INSTALLEZ LE MODÈLE TS2A:

- Le modèle TS2A est une valve à sortie unique. Établissez la connexion comme indiquée à droite.

IMPORTANT:

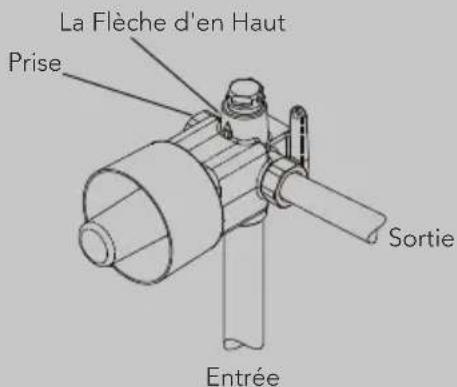

Les prises du dessus à gauche sont branchées pour permettre le fonctionnement correct de la valve.

TS2A

SI VOUS INSTALLEZ LE MODÈLE TS2D:

- Le modèle TS2D est une valve à sortie double. Établissez la connexion comme indiquée à droite.

IMPORTANT:

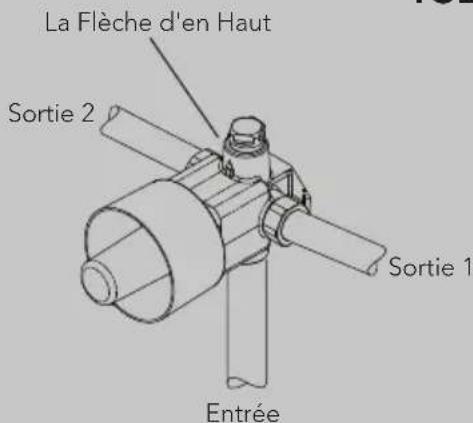

La prise du dessus doit être branchée pour que la valve puisse fonctionner correctement.

TS2D

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

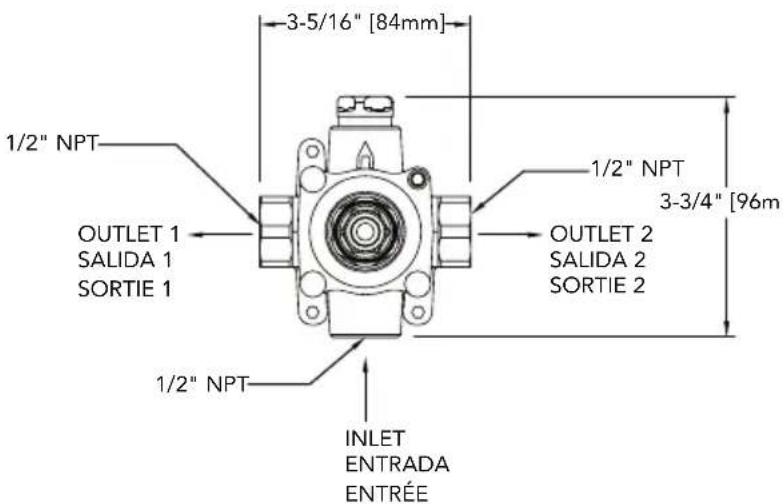

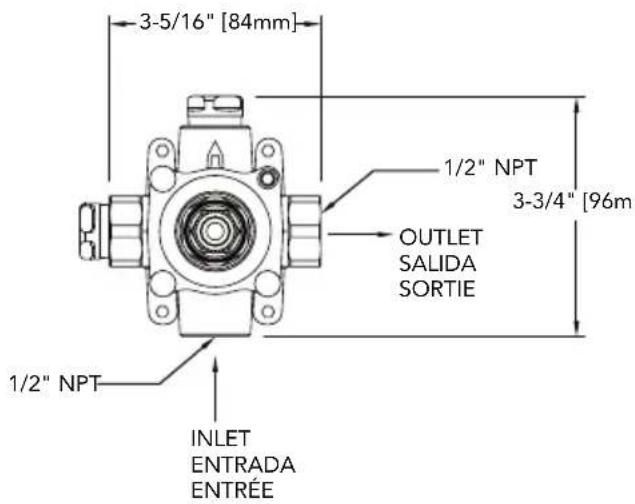

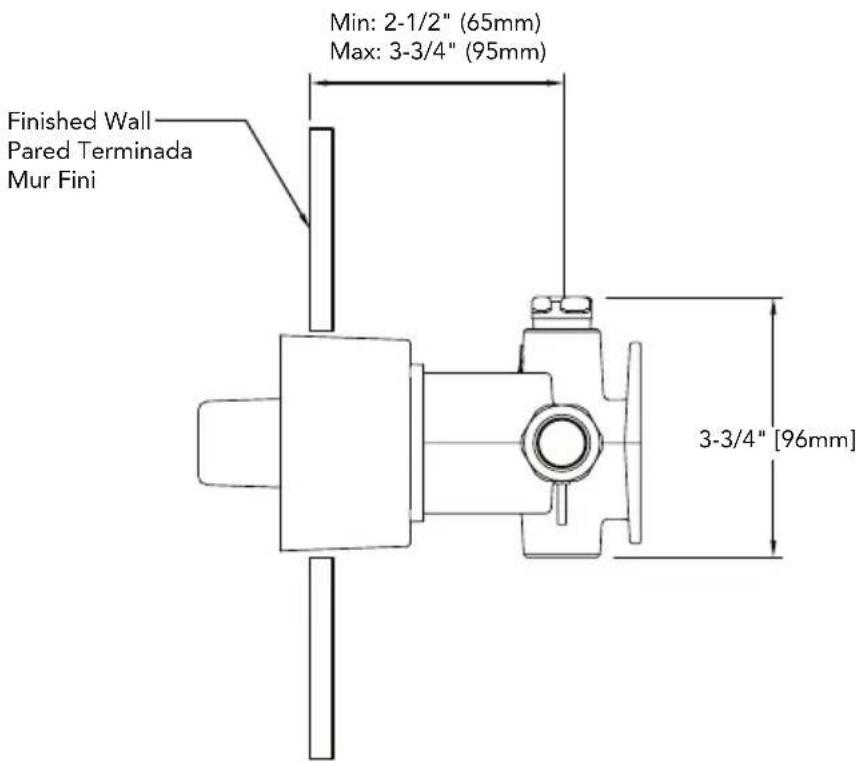

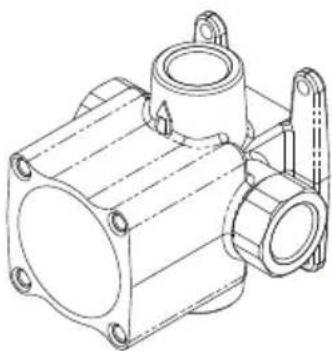

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

Front View/ Vista Delantera/ Vue de Face -

TS2D

Front View/ Vista Delantera/ Vue de Face -

TS2A

Side View/ Vista Lateral/ Vue de Côté -

Both Models/ Ambos Modelos/ Les deux Modèles

Est ce que la vis est suffisamment serrée?

Est ce que la cartouche doit-elle être remplacée?

Est ce que la vis est suffisamment serrée?

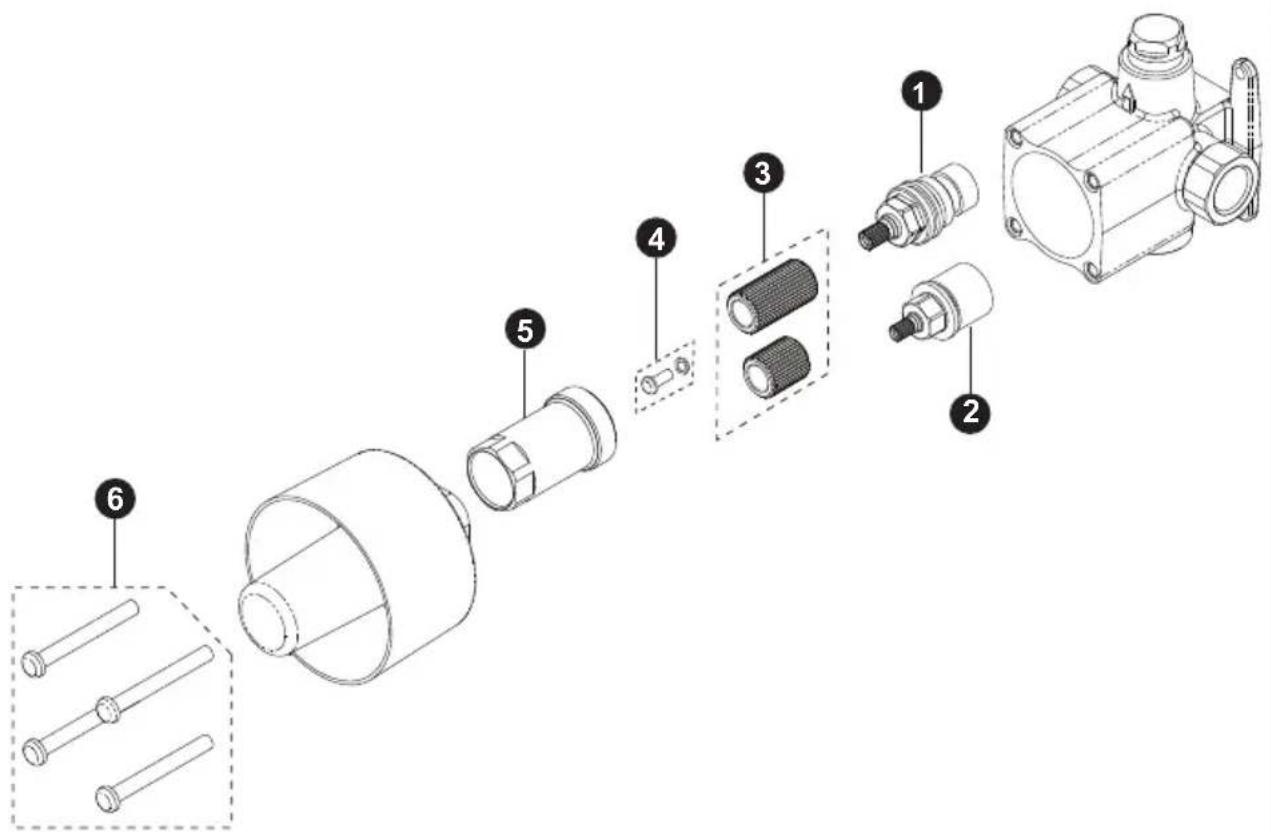

Problem / Problema Area of Interest / Área de Interés Problème Centre d'Intérêt

Leakage / Fuga/ Fuite 1 Fuite

Loose Handle / Manija Suelta / Poignée Libre

2,3

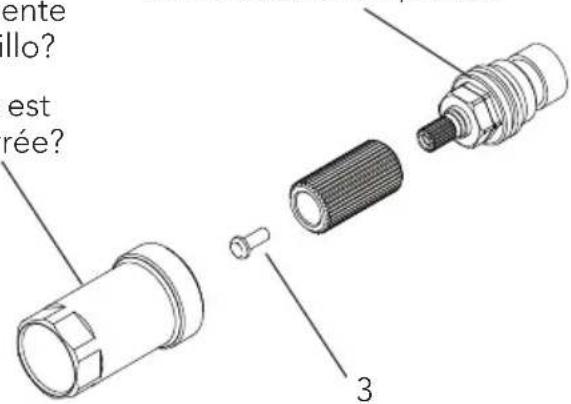

SPARE PARTS / PIEZAS DE REPUESTO / PIÈCES DE RECHANGE
