MODE D'EMPLOI 19-161 NEO tools
Fer à souder de précision 80W set de 16 el.
19-161
Avant d'utiliser le fer à souder à résistance, lisez attentivement ces instructions et conservez-les.
pour l'avenir.
SÉCURITÉ D'EMPLOI.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience ou de familiarité avec l'appareil, sauf sous surveillance ou conformément aux instructions d'utilisation de l'appareil données par les personnes responsables de leur sécurité.
Il faut veiller à ce que les enfants ne jouent pas avec l'équipement.
Le fer à souder n'a pas d'indicateur de température. Une utilisation imprudente de l'appareil peut provoquer un incendie. Protégez-vous et protégez l'environnement en prenant les mesures de sécurité qui s'imposent.
• Protégez le fer à souder de l'eau et de l'humidité.
- Avant de commencer à travailler, inspectez l'outil, le câble et la fiche ; faites réparer les dommages éventuels par des personnes autorisées.
- La tension d'alimentation doit être conforme aux données figurant sur la plaque signalétique.
- Retirez la fiche de la prise de courant et laissez l'appareil refroidir avant de procéder à l'entretien.
- Ne pas toucher la pointe chaude, utiliser des gants de protection.
- Ne pas transporter l'outil en tenant le câble.
- Une fois le travail terminé, débranchez le fer à souder de l'alimentation électrique et attendez qu'il refroidisse, car une panne chaude peut endommager d'autres objets.
- Tenir le fer à souder hors de portée des enfants.
- Des précautions doivent être prises lors de l'utilisation du fer à souder dans des zones où des matériaux inflammables sont présents.
- Ne pas laisser les appareils allumés sans surveillance
- En cas de brûlure ou de contact avec la peau, refroidir immédiatement la zone sous un jet d'eau froide.
- Ne dévissez pas le fer à souder. Il y a un risque de choc ou de brûlure.
- Il est interdit d'utiliser un fer à souder dont la panne est endommagée ou usée (brûlée) - il y a risque de projection de soudure en fusion.
- Ne pas utiliser le fer à souder lorsque la panne est dévissée.
- Protégez le câble d'alimentation de tout contact avec la panne et le boîtier chauffés du fer à souder, car un tel contact peut endommager l'isolation du câble et provoquer un choc électrique.
- Ne pas laisser le fer à souder allumé lorsqu'il n'est pas utilisé
• Le fer à souder doit être utilisé conformément aux instructions. - L'outil est conçu pour fonctionner à 230 V et ne doit être utilisé qu'avec cette tension.
- Lorsqu'il n'est pas utilisé, l'outil doit être placé sur son support.
ATTENTION!
- Ne pas utiliser de joints de soudure sur des composants ou des matériaux qui seront exposés à des températures supérieures à 130°C.
- Le soudage ne peut pas non plus être utilisé pour assembler des composants en vue de soulever des charges.
- Ne pas souder des installations électriques sous tension ou des circuits nécessitant une protection contre les décharges électrostatiques.
NOTE!
- Le câble de connexion et la fiche ne doivent pas être endommagés.
- Ne chauffez pas le fer à souder lorsque la panne est retirée. L'élément chauffant s'use rapidement si le fer à souder est utilisé avec la panne non enfoncée.
NOTE!
Effectuez toutes les inspections et réparations après avoir débranché le fer à souder du réseau électrique. Les inspections et les réparations doivent être effectuées dans le centre de service du fournisseur ou dans un centre de service agréé par le fournisseur.
NOTE!
Il est recommandé d'effectuer plusieurs essais de soudure sur des morceaux de matériau de soudure redondants.
L'habileté avec un fer à souder s'acquiert avec la pratique.
DESCRIPTION DES ÉLÉMENTS GRAPHIQUES
La numérotation ci-dessous se réfère aux composants de l'appareil illustrées sur les pages graphiques de ce manuel.
| Désignation | Description |
| 1 | Grottes |
| 2 | Vis de fixation de la lame |
| 3 | Poignée de travail |
| 4 | Bouton de réduction de la température |
| 5 | Écran LCD |
| 6 | Bouton d'augmentation de la température |
| 7 | Câble d'alimentation |
| 8 | Couverture |
| 9 | Fil de fer |
| 10 | Pince à épiler |
| 11 | Machine d'aspiration |
| 12 | Coupe-fil |
| 13 | Éponge de nettoyage des lames |
| 14 | Support de fer à souder |
| 15 | Fil à souder sans plomb |
* Il peut y avoir des différences entre le graphique et le produit réel.

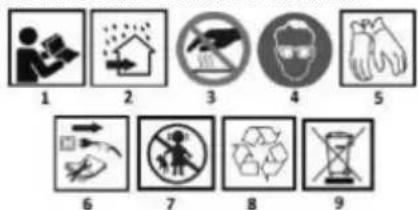

PICTOGRAMMES ET AVERTISSEMENTS
- protéger de la pluie pour une utilisation à l'intérieur
- élément chaud
- protéger votre vue
- protéger vos mains
- débrancher l'alimentation électrique avant de procéder à la réparation et à l'entretien
- tenir hors de portée des enfants
- recyclable
- ne pas jeter avec les ordures ménagères
UTILISATION PRÉVUE.
- Le fer à souder est utilisé pour assembler des pièces métalliques avec un adhésif à bas point de fusion tel que le fil de soudure sans plomb : pour la soudure à l'étain.
- Le fer à souder est l'appareil idéal pour souder des composants électroniques de toutes tailles.
- Le fer à souder répond aux besoins de tous, du bricoleur amateur au technicien professionnel.
- Grâce aux 5 pointes interchangeables incluses, vous pouvez rapidement adapter la pointe de soudure au travail en cours.
LE FONCTIONNEMENT, L'EXPLOITATION ET L'ENTRETIEN.
Lorsque le fer à souder est allumé, le processus de chauffage de la panne commence, ce qui prend environ 5 minutes. Pendant ce temps, la panne (1) se réchauffe jusqu'au point de fusion du joint de soudure. Lors de la première utilisation du fer à souder, il est recommandé de recouvrir complètement la panne d'étain pour faciliter son utilisation. Une fois que la panne du fer à souder a chauffé pour assembler deux composants, touchez l'endroit à souder avec la panne et appliquez le fil d'étain avec le flux. Si l'endroit à souder est légèrement rouillé, lubrifiez-le avec de la pâte à souder.
La pointe doit être nettoyée pendant la soudure à l'aide d'une éponge humide (13).
REEMPLACEMENT DE LA TIGE
La pièce interchangeable du fer à souder est la panne (1). Pour remplacer la panne, débranchez le câble (7) de la prise de courant, laissez la panne refroidir complètement (ne la laissez pas refroidir dans l'eau) et dévissez la vis de fixation de la panne (2). Remettez la lame en place et serrez la vis (2) pour la fixer. Le kit contient cinq lames de formes différentes en fonction de ce qui sera soudé.
DISSEMINATION
Un extracteur (11) est inclus pour collecter le liant des circuits imprimés.
RÉGLAGE DE LA TEMPÉRATURE
- Lorsque l'on appuie sur le bouton rouge "+" (6), la température augmente de 5 degrés, et lorsque l'on appuie plus longtemps sur le bouton "+" (6), la température augmente de façon continue.
- Une pression sur la touche blanche "-" (4) permet d'abaisser la température de 5 degrés, et une pression prolongée sur la touche "-" (4) permet d'abaisser la température de façon continue.
- Si vous n'appuyez pas sur la touche pendant 3 secondes, la nouvelle température réglée est mémorisée et sera maintenue pour la prochaine fois.
- Lorsque le symbole "°F" ou "°C" clignote, cela signifie que le réglage de la température du cœur de chauffe n'a pas été atteint. Lorsque le chauffage a atteint une température constante pendant environ 30 à 50 secondes, la température de la panne a atteint la valeur réglée.
ACCESSOIRES
- Fer à souder 1pc.
• Grottes 5pc. - Fil à souder 1pc.
• Support pour fer à souder 1pc. - Éponge de nettoyage des lames 1pc.
- Pince à épiler 2pc.
- Coupe-fil 1pc.
- Dispositif d'aspiration 1pc.
- Fil de fer 2kpl
- Couvercle 1pc.
SPÉCIFICATIONS TECHNIQUES
| Fer à souder à résistance 19-161 | |
| Paramètres | Valeur |
| Tension nominale | 230 V AC |
| Fréquence d'alimentation | 50 Hz |
| Puissance nominale | 80 W |
| Temps d'échauffement | 1 min |
| Température de l'élément chauffant | 480 °C |
| Classe de protection | II |
| Degré de protection IP | IPX0 |
| Année de production | 2025 |
| 19-161 désigne à la fois le type et la désignation de la machine | |
PROTECTION DE L'ENVIRONNEMENT
Les produits électriques ne doivent pas être jetés avec les ordures ménagères, mais doivent être déposés dans des installations appropriées pour être éliminés. Contactez votre revendeur ou le autorités locales pour obtenir des informations sur la mise au rebut. Les déchets d'équipements électriques et électroniques contiennent des substances qui ne sont pas respectueuses de l'environnement. Les équipements non recyclés présentent un risque potentiel pour l'environnement et la santé humaine.
"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : " GTX Poland ") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : " Manuel"), y compris entre autres. Tous les droits d'auteur relatifs au contenu de ce manuel (ci-après dénommé "Manuel"), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et font l'objet d'une protection juridique conformément à la loi du 4 février 1994 sur les droits d'auteur et les droits connexes (c'est-à-dire le Journal officiel 2006 n° 90, article 631, tel qu'amendé). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du manuel ainsi que de ses éléments individuels sans le consentement écrit de GTX Poland sont strictement interdits et peuvent entraîner des responsabilités civiles et pénales.
Déclaration de conformité CE
Produit : Fer à souder
Modèle : 19-161
Nom commercial : NEO TOOLS
Numéro de série : 00001 ÷ 99999
Le produit décrit ci-dessus est conforme aux documents suivants :
Directive basse tension 2014/35/EU
Directive sur la compatibilité électromagnétique 2014/30/EU
Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU
Et répond aux exigences des normes :
EN 60335-1 : 2012 + A11 : 2014 + A13 : 2017 + A1 : 2019 + A14 : 2019 + A2 : 2019 +
A15:2021+A16:2023;EN 60335-2-45:2002+A1:2008+A2:2012+A11:2023
EN IEC 55014-1 : 2021 ; EN IEC 55014-2 : 2021 ; EN IEC 61000-3-2:2019 + A1:2021 ;
61000-3-3:2013 + A2:2021
EN IEC 63000:2018
Cette déclaration ne concerne que la machine telle qu'elle est mise sur le marché et n'inclut pas les composants
ajoutés par l'utilisateur final ou effectués par lui ultérieurement.
Nom et adresse de la personne résidant dans l'UE autorisée à préparer le dossier technique :
Signé au nom de :
Responsable de la documentation technique GTX Pologne
Varsovie, 2025-05-14
