ПОСІБНИК КОРИСТУВАЧА 19-161 NEO tools

ПЕРЕКЛАД ОРИПНАЛЬНОЇ ІНСТРУКЦІЇ

Прецизійний паяльник 80 Вт набір з 16 ел.

19-161

Перед використанням паяльника уважно прочитайте цю інструкцію та зберігайте її

на майбутнє.

БЕЗПЕКА ВИКОРИСТАННЯ.

Це обладнання не призначене для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами, які не мають досвіду або не знайомі з обладнанням, за винятком випадків, коли вони перебувають під наглядом або відповідно до інструкцій з використання обладнання, наданих особами, відповідальними за їхню безпеку.

Слід подбати про те, щоб діти не гралися з обладнанням.

Паяльник не має індикатора температури. Недбале використання обладнання може призвести до пожежі. Захистіть себе і навколишнє середовище, дотримуючись належних заходів безпеки.

• Захищайте паяльник від води та вологи.
• Перед початком роботи перевірте інструмент, кабель і штепсельну вилку; будь-які пошкодження повинні бути усунені уповноваженими особами.
• Напруга живлення повинна відповідати даним на заводській табличці.
  Вийміть вилку з розетки і дайте пристрою охолонути перед обслуговуванням.
• Не торкайтеся гарячого наконечника, використовуйте захисні рукавички.
• Не переносьте інструмент, тримаючи його за кабель.
• Закінчивши роботу, відключіть паяльник від мережі і зачекайте, поки він охолоне, гарячий жало може пошкодити інші предмети.
  • Зберігайте паяльник у недоступному для дітей місці.
• Слід бути обережним при використанні паяльника в місцях, де присутні легкозаймісті матеріали.
• Не залишайте ввімкнене обладнання без нагляду
• У разі опіку або контакту зі шкірою негайно охолодіть ділянку під струменем холодної води.
• Не викручуйте паяльник. Існує небезпека ураження електричним струмом або опіків.
• Забороняється використовувати паяльник з пошкодженим або зношеним (обгорілим) жалом - існує ризик розбризкування розплавленого припою.
• Не використовуйте паяльник з відкрученим жалом.
• Захистіть кабель живлення від контакту з нагрітим жалом паяльника та корпусом, оскільки такий контакт може пошкодити ізоляцію кабелю та призвести до ураження електричним струмом.
• Не залишайте паяльник увімкненим, коли він не використовується
  • Паяльник слід використовувати відповідно до інструкції
• Інструмент розрахований на роботу від мережі 230 В і повинен працювати тільки з цією напругою.
• Коли інструмент не використовується, він повинен бути розміщений на підставці

УВАГА!

• Не використовуйте паяні з'єднання на компонентах або матеріалах, які будуть піддаватися впливу температур вище 130°C.
• Паяння також не можна використовувати для з'єднання компонентів, призначених для підйому вантажів.
• Не паяйте електричні установки під напругою або схеми, що потребують захисту від електростатичного розряду.

УВАГА!

• З'єднувальний кабель і штекер не повинні бути пошкоджені.
- Не нагрівайте паяльник зі знятим жалом. Нагрівальний елемент швидко зношується, якщо паяльник працює без притиснутого жала.

УВАГА!

Всі перевірки та ремонтні роботи виконуйте після відключення паяльника від мережі. Перевірки та ремонт повинні виконуватися в сервісному центрі постачальника або в сервісному центрі, схваленому постачальником.

УВАГА!

Рекомендується провести кілька тестів пайки на резервних шматках припою.

Вміння працювати з паяльником набувається з практикою.

Нумерація нижче відноситься до компонентів пристрою

показані на графічних сторінках цього посібника.

Призначення	Опис
1	Гроти
2	Гвинт для кріплення леза
3	Робоча ручка
4	Кнопка зменшення температури
5	РК-дисплей
6	Кнопка підвищення температури
7	Кабель живлення
8	Обкладинка
9	Дріт
10	Пінцет.
11	Відсмоктувач
12	Кусачки
13	Губка для чищення лез
14	Тримач/підставка для паяльника
15	Безсвинцевий паяльний дріт

* Між графічним зображенням та реальним продуктом можуть бути відмінності

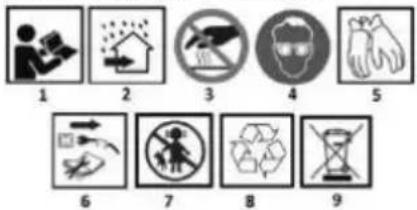

ПИКТОГРАМИ ТА ПОПЕРЕДЖЕННЯ

1 2 3 4 5 6 7 8 9

1. прочитайте всі інструкції

2. захист від дощу для використання в приміщенні

3. гарячий елемент

4. захистіть свій зір

5. захистіть руки

6. Перед ремонтом і технічним обслуговуванням відключіть живлення

7 Зберігати в недоступному для дітей місці

1. придатний для вторинної переробки

9.не викидати разом з побутовим сміттям

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ.

• Паяльник використовується для з'єднання металевих деталей за допомогою легкоплавкого клею, наприклад, безсвинцевого припою: для м'якої пайки.
• Паяльник - ідеальний пристрій для пайки електронних компонентів будьякого розміру.
• Паяльник відповідає потребам кожного - від домашнього майстра до професійного сервісного фахівця.
• Завдяки 5 змінним наконечникам, що входять до комплекту, ви можете швидко адаптувати паяльник до поточної роботи.

РОБОТА, ЕКСПЛУАТАЦІЯ ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ.

Коли паяльник увімкнений, починаємо процес нагрівання жала, це займає близько 5 хв. Жало паяльника (1) за цей час нагрівається до температури плавлення паяного з'єднання. При першому використанні паяльника рекомендується ретельно (повністю) покрити жало паяльника оловом для полегшення роботи. Після того, як жало паяльника нагрілося, щоб з'єднати два компоненти, доторкніться жалом до місця пайки і нанесіть олов'яний дріт з флюсом. Якщо місце пайки злегка іржаве, змастіть місце пайки паяльною пастою.

Наконечник слід очищати під час пайки вологою губкою (13).

ЗАМИНА ШТОКА

Змінною частиною паяльника є жало (1). Для заміни жала витягніть кабель (7) з розетки, дайте жалу повністю охолонути (не охолоджуйте у воді) і відкруттіть гвинт кріплення жала (2). Замініть лезо і затягніть гвинт (2) для фісації. У комплекті е п'ять лез різної форми, залежно від того, що буде паятися.

РОЗПОВСЮДЖЕННЯ

До комплекту входить екстрактор (11) для збору сполучної речовини з друкованих плат.

НАЛАШТУВАННЯ ТЕМПЕРАТУРИ

• При натисканні червоної кнопки "+" (6) температура підвищується на 5 градусів, а при тривалому натисканні кнопки "+" (6) температура буде підвищуватися безперервно.
• Натисніть білу кнопку "-" (4), щоб знизити температуру на 5 градусів, а тривале натискання кнопки "-" (4) призведе до безперервного зниження температури.
• Якщо кнопка не натискається протягом 3 секунд, нова встановлена температура зберігається і буде підтримуватися наступного разу.
• Коли блимає символ "oF" або "oC", це означає, що налаштування температури нагрівального елемента не досягнуто, Коли нагрівач досягне постійної температури протягом приблизно 30-50 секунд, температура жала паяльника досягне встановленого значення.

ДОДАТКИ

• Паяльник 1 шт.

•Гротс	5 штук.
•Дріт паяльний	1шт.
•Тримач для паяпьника	1шт.
•Губка для чищення лез	1 шт.
•Пінцет	2 шт.
•Кусачки	1 шт.
•Відсмоктувач	1 шт.
•Дріт	2 клп.
•Обкладинка	1 шт.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Паяльник опору 19-161
Параметр	Значення
Номінальна напруга	230 V AC
Частота живлення	50 Hz
Номінальна потужність	80 W
Час розминки	1 хв
Температура нагрівального елемента	480 °C
Клас захисту	II
Ступінь захисту IP	IPX0
Рік випуску	2025

19-161 означає як тип, так і позначення машини

Вироби з електричним живленням не можна викидати разом із побутовими відходами, їх слід передавати у відповідні центри для утилізації. Для отримання інформації про утилізацію зверніться для продавця виробу або місцевої влади. Відпрацьоване електричне та електронне обладнання містить речовини, які не є екологічно безпечними. Неперероблене обладнання становить потенційний ризик для навколишнього середовища та здоров'я людей.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa z mісцезнаходженням у Варшаві. ul. Погранична 2/4 (далі: "GTX Польща") повідомляє, що всі авторські права на зміст цього посібника (далі: "Посібник"), в тому числі, серед іншого, належать їй. Всі авторські права на зміст цього посібника (далі - "Посібник"), включаючи, але не обмекуючись, ййго текст, фотографії, схеми, малюнки, а також його композицію, належать виключно GTX Poland і підлягають правовому захисту відповідно до Закону від 4 лютого 1994 р. "Про авторське право і суміжні права" (тобто Законодавчий вісник 2006 р. № 90, poz. 631 з наступними змінами). Копіювання, обробка, публікація, модифікація з комерційною метою всього Посібника, а також його окремих елементів без письмової згоди GTX Польща суворо заборонено і може призвести до цивільної та кримінальної відповідальності.
