Caractéristiques techniques	Alimentation ATX 3.1, puissance de 650W, certification 80 PLUS Bronze
Connectivité	1 x 24-pin ATX, 1 x 8-pin CPU, 2 x 6+2-pin PCIe, 6 x SATA, 4 x Molex
Dimensions	150 mm (largeur) x 140 mm (longueur) x 86 mm (hauteur)
Utilisation	Conçue pour les PC de bureau, idéale pour les configurations gaming et multimédia
Maintenance	Vérification régulière des ventilateurs, nettoyage des filtres à poussière
Sécurité	Protection contre les surcharges, courts-circuits, surtensions et sous-tensions
Informations générales	Garantie de 5 ans, ventilateur silencieux, conception modulaire

FOIRE AUX QUESTIONS - CORE BC ATX 3.1 SEASONIC

Quelle est la puissance de l'alimentation SEASONIC CORE BC ATX 3.1 ?

L'alimentation SEASONIC CORE BC ATX 3.1 est disponible en plusieurs puissances, notamment 550W, 650W et 750W.

Est-ce que cette alimentation est compatible avec les cartes mères ATX ?

Oui, l'alimentation SEASONIC CORE BC ATX 3.1 est conçue pour être entièrement compatible avec les cartes mères au format ATX.

Quelles sont les certifications de cette alimentation ?

L'alimentation SEASONIC CORE BC ATX 3.1 est certifiée 80 PLUS Bronze, garantissant une efficacité énergétique optimale.

Comment dépanner une alimentation qui ne s'allume pas ?

Vérifiez d'abord que tous les câbles sont correctement branchés et que l'alimentation est bien reliée à une prise de courant fonctionnelle. Si le problème persiste, testez l'alimentation avec un autre système.

Puis-je utiliser cette alimentation avec une carte graphique haut de gamme ?

Oui, l'alimentation SEASONIC CORE BC ATX 3.1 est capable de prendre en charge des cartes graphiques haut de gamme, selon la puissance choisie.

Y a-t-il une garantie pour ce produit ?

Oui, l'alimentation SEASONIC CORE BC ATX 3.1 est généralement couverte par une garantie de 5 ans, mais vérifiez les détails auprès du vendeur.

Quels câbles sont inclus avec l'alimentation ?

L'alimentation SEASONIC CORE BC ATX 3.1 est livrée avec les câbles nécessaires pour la carte mère, le processeur, et les périphériques PCIe.

Comment installer l'alimentation dans un boîtier ?

Pour installer l'alimentation, placez-la dans le boîtier au bon emplacement, vissez-la en place, puis connectez les câbles aux composants correspondants.

L'alimentation est-elle silencieuse ?

Oui, l'alimentation SEASONIC CORE BC ATX 3.1 est conçue pour fonctionner silencieusement grâce à son ventilateur à faible bruit.

MODE D'EMPLOI CORE BC ATX 3.1 SEASONIC

Cet appareil, ses accessoires et cordons se recyclent

FR Cet appareil, ses accessoires et cordons se recyclent À DEPOSER EN MAGASIN À DEPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedernesdechets.fr

ATTENTION! NOTE IMPORTANTES RELATIVES À LA SÉCURITÉ

• N'ouvrez JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé.
• NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation.
• NE PAS placer d'objet en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air.
• UTILISEZ UNIQUEMENT le cordon d'alimentation secteur et les câbles modulaires fournis avec le bloc d'alimentation Seasonic.

• ASSUREZ-VOUS que la source de courant, telle qu'une prise murale ou une rallonge, est correctement mise à la terre pour une utilisation en toute sécurité. Un bloc d'alimentation non correctement branché à la terre peut entraîner des risques potentiels lors de son fonctionnement.

• Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

ATTENTION!

Cet appareil est conforme à la partie 15 du règlement de la FCC.

Le fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne peut pas causer d'interférences nocives, et (2) cet appareil doit accepter toutes interférences reçues, y compris des interférences pouvant causer un fonctionnement non souhaité.
- Produit : Bloc d'Alimentation Electrique à Découpage.
- Nom du Modèle : Veuillez-vous référer à l'étiquette sur le produit.
- Contact : www.seasonic.com/contact-us

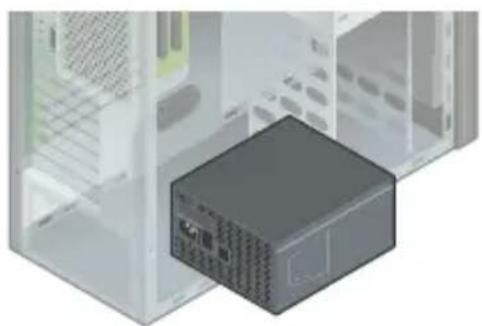

1. Remplacement de votre ancien bloc d'alimentation (PSU)

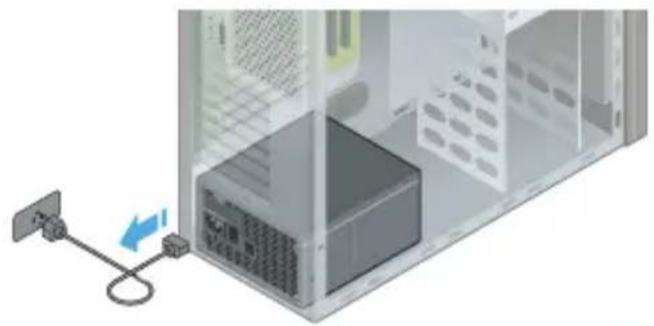

1.1. Veuillez débrancher le câble d'alimentation de votre prise électrique ainsi que de votre bloc d'alimentation.

1.2. Veuillez débrancher tous les câbles de votre bloc d'alimentation.

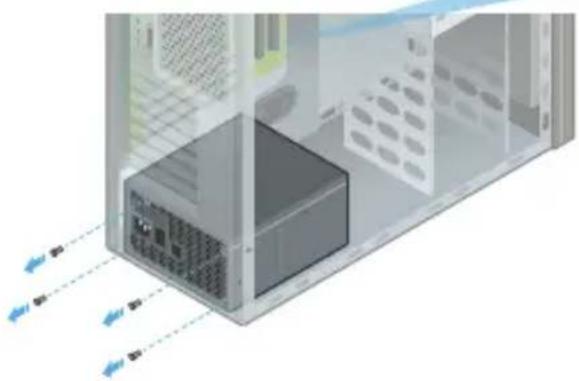

1.3. Veuillez dévisser les quatre vis qui maintiennent votre bloc d'alimentation.
1.4. Veuillez retirer votre ancien bloc d'alimentation.

2.1. Veuillez brancher le câble d'alimentation à votre bloc d'alimentation. Veillez à ce que le câble d'alimentation soit bien branché directement à votre prise électrique.

Il est recommandé d'utiliser une protection anti-surtension de qualité afin de protéger votre bloc d'alimentation ainsi que votre ordinateur.

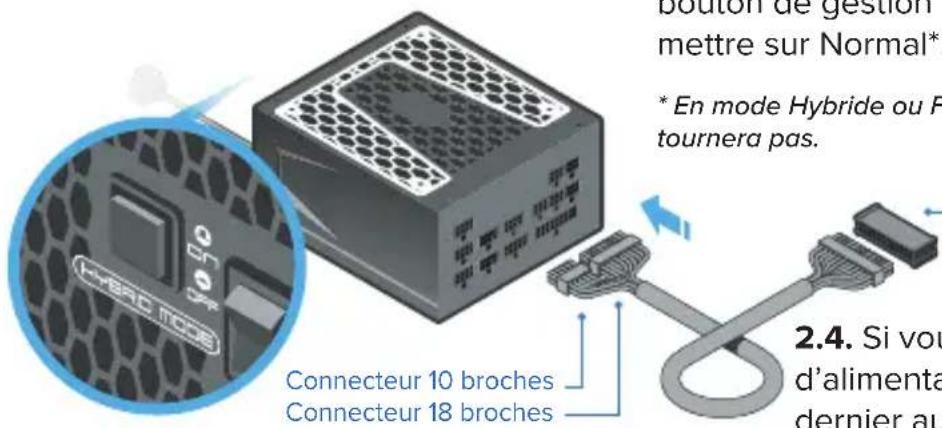

2.2. Veuillez brancher à votre bloc d'alimentation les connecteurs 10 et 18 broches du câble ATX de votre carte-mère.

2.3. Si votre bloc d'alimentation possède un bouton de gestion du ventilateur, merci de le mettre sur Normal*.

* En mode Hybride ou Fanless (S ^3 FC), le ventilateur ne tournera pas.

bouton de gestion mettre sur Normal* * En mode Hybride ou F tournera pas. Connecteur 10 broches Connecteur 18 broches 2.4. Si vou d'alimenta dernier au

Testeur d'Alimentation

2.4. Si vous avez un testeur d'alimentation**, veuillez brancher ce dernier au connecteur 24 broches pour carte-mère. Un détrompeur est présent sur le testeur qui correspondra au détrompeur de votre connecteur 24 broches.

** Si vous n'avez pas de testeur d'alimentation inclut, veuillez-vous référer à la méthode de test avec un trombone décrite ci-dessous.

2.5. (Optionnel) Afin de tester un bloc d'alimentation dit "Fanless" ou un bloc d'alimentation sans gestion du ventilateur, veuillez brancher un ventilateur à un câble Molex branché au bloc d'alimentation.

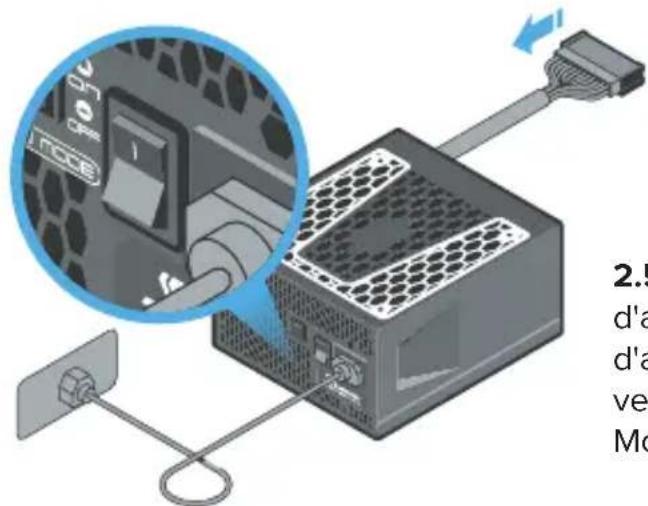

2.6. Veuillez allumer votre bloc d'alimentation en appuyant sur le bouton ON/OFF afin de le mettre en position "I".

Si le ventilateur de votre bloc d'alimentation se met à tourner (ou le ventilateur branché au câble Molex), votre alimentation est fonctionnelle.

Méthode de démarrage avec un trombone

Utilisez un trombone ou un morceau de fil électrique afin de créer un court-circuit sur le connecteur 24 broches du câble ATX 24 broches. Veuillez-vous référer au dessin d'illustration pour les broches concernées.

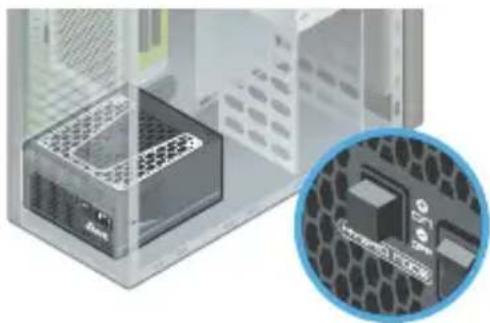

3.1. En bas de votre boitier PC

La gestion du ventilateur détermine l'installation optimale pour votre bloc d'alimentation.

Seasonic recommande d'installer votre bloc d'alimentation avec le ventilateur faisant face vers le HAUT, en direction de la carte-mère. Cela permet d'utiliser la convection naturelle pour évacuer la chaleur.

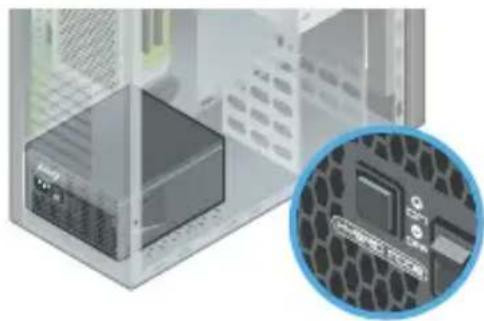

Bloc d'alimentation Fanless

Le bloc d'alimentation doit être monté dans votre boitier avec la partie ventilée supérieure faisant face vers le HAUT, en direction de la carte-mère.

Bien que le sens de montage soit optionnel dans ce cas, il n'est pas recommandé d'installer le bloc d'alimentation avec le ventilateur faisant face vers le bas s'il n'y a pas d'aération de disponible en bas de votre boitier. Veillez à toujours avoir un minimum de distance entre le bloc d'alimentation et le bas de votre boitier PC.

Afin d'en savoir plus à propos du refroidissement de votre boitier, merci de bien vouloir vous référer au manuel d'utilisation de ce dernier.

3.2. Boitier Plat, SFX ou ITX

De manière générale, il est recommandé d'installer votre bloc d'alimentation avec le ventilateur faisant face à votre carte-mère. En raison des différents agencements internes disponibles sur le marché, il est toutefois conseiller de consulter le manuel d'utilisation de votre boitier pour plus d'information.

3.3. Haut du boitier

Seasonic recommande d'installer votre bloc d'alimentation avec le ventilateur faisant face vers le BAS.

3.3. Haut du boitier

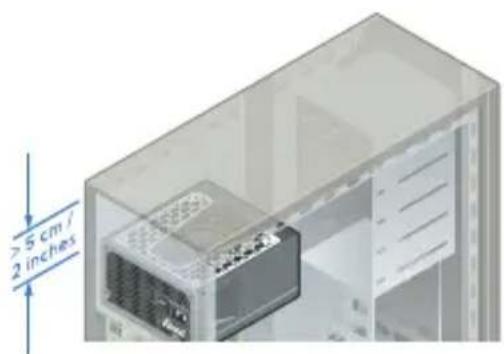

Veuillez installer votre bloc d'alimentation avec le ventilateur vers le HAUT seulement s'il y a suffisamment d'espace (au moins 5cm) de disponible entre le dessus du bloc d'alimentation et le panneau supérieur de votre boitier mais également si ce dernier a des trous d'aération prévu à cet effet.

4. Installation de votre bloc Seasonic

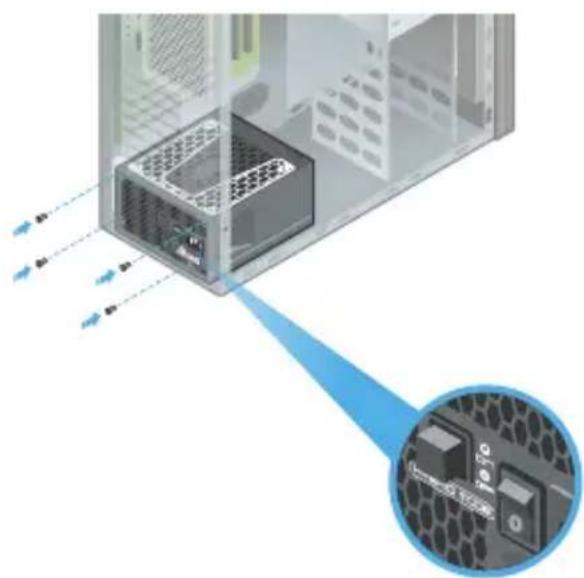

4.1. Sécurisez les quatre vis de montage.
4.2. Veillez à ce que le bouton de votre bloc d'alimentation soit positionné sur "O" (OFF).
4.3. Veuillez sélectionner le type de régulation pour le ventilateur si votre bloc d'alimentation propose cette option.

Remarque : Veillez à ce que votre bloc d'alimentation soit bien éteint avant de changer la gestion du ventilateur.

4.4. Veuillez brancher tous les câbles nécessaires à vos différents composants (carte-mère, CPU, carte graphique, disque dur, lecteur optique, etc.). Veillez à ce que les connecteurs de chaque câble soient bien branché. Un clic devrait se faire entendre.

ATTENTION ! VEILLEZ À N'UTILISER QUE LES CÂBLES FOURNIS PAR SEASONIC ! Si vous

avez besoin de câbles supplémentaires, merci de bien vouloir nous contacter.

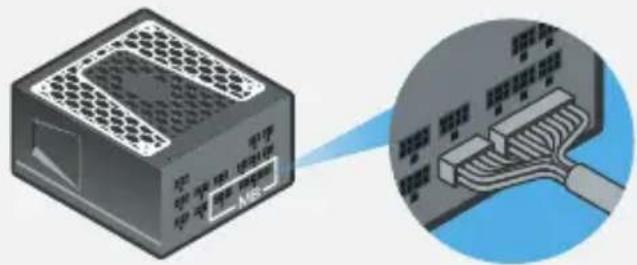

Câble de la carte-mère

Veillez à ce que chaque connecteur du câble de la carte-mère soit correctement branché au bloc d'alimentation.

Câbles CPU et PCIe (Connecteur 8 broches)

Câbles périphérique (Connecteur 6 broches)

Cable 12V-2x6 pour bloc compatible ATX 3 (Connecteur 16 broches)

Les cartes graphiques les plus consommatrices du marché sont souvent équipées de deux ou trois connecteurs PCIe. Seasonic recommande d'utiliser deux ou trois différents câbles PCIe pour alimenter de telles cartes graphiques avec votre bloc d'alimentation.

Recommendations

Trois connecteurs d'alimentation PCIeDeux cc

ATTENTION ! L'usage prévu pour votre bloc d'alimentation est d'alimenter un ordinateur. Pour une utilisation pour du minage, merci de bien vouloir contacter le support technique Seasonic afin d'obtenir des câbles spécifiques.

4.5. Veuillez brancher votre câble d'alimentation secteur à votre bloc d'alimentation. Branchez par la suite votre câble d'alimentation secteur à votre prise électrique.

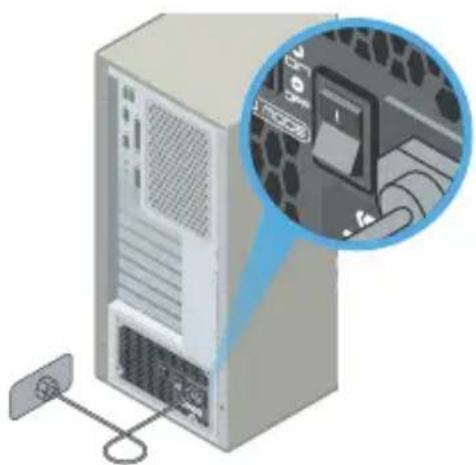

4.6. Veuillez appuyer sur le bouton ON/OFF et mettre ce dernier sur la position "I" (ON).

Manuel d'Utilisation

Enregistrement Produit

Cet appareil, ses accessoires et cordons se recyclent

A DEPOSER EN MAGASIN

À DEPOSER EN DECHETERIE

Seasonic® THE HEART OF YOUR SYSTEM
