BEDIENUNGSANLEITUNG CORE BC ATX 3.1 SEASONIC
INSTALLATIONSANLEITUNG FÜR DAS NETZTEIL
ACHTUNG! WICHTIGER SICHERHEITSHINWEIS
- Öffnen Sie NIEMALS, unter keinen Umständen das Netzteil. Im Inneren herrscht eine hohe Stromspannung. DIE GARANTIE ERLISCHT, sobald die Abdeckung entfernt wird.
- Stecken Sie KEINE Gegenstände in das Lüftergitter oder den Lüftungsbereich des Netzteils.
- Stellen Sie KEINE Gegenstände, die den Luftstrom behindern oder einschränken könnten vor den Lüfter oder den Lüftungsbereich des Netzteils.
- BENUTZEN Sie NUR das Seasonic-Netzkabel und die modularen Kabel, die zusammen mit dem Netzteil geliefert werden.
-
Achten Sie darauf, dass die Wechselstromquelle, z. B. eine Steckdose oder ein Verlängerungskabel, ordnungsgemäß geerdet ist, um einen sicheren Betrieb zu gewährleisten. Eine nicht ordnungsgemäß geerdete Stromversorgung kann zu potenziellen Betriebsgefahren führen.
-
Halten Sie das Netzteil in einer trockenen Umgebung und vor Feuchtigkeit geschützt.
- Das Netzteil ist für den Einbau in ein Computersystem und nicht für den Einsatz im Freien gedacht..
ACHTUNG!
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen:
(1) dieses Gerät darf keine schädlichen Störungen verursachen, und
(2) dieses Gerät muss alle empfangenen Störungen tolerieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.
- Produkt: Schaltnetzteil
- Modellbezeichnung: Bitte beachten Sie das Typenschild auf dem Produkt.
- Kontakt: www.seasonic.com/contact-us
1. Entfernen Sie Ihr altes Netzteil

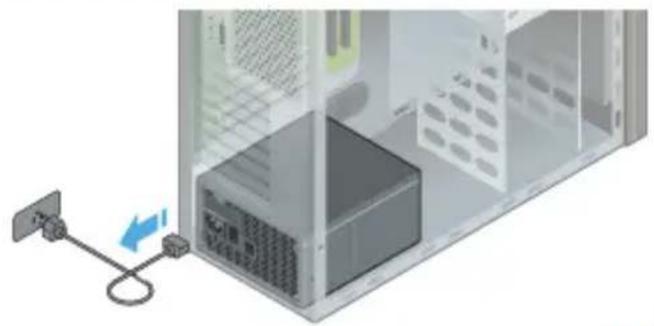

1.1. Ziehen Sie das Netzkabel aus der Steckdose und von der Rückseite des Netzteils ab.
1.2. Ziehen Sie alle DC-Kabelstecker ab.
1.3. Entfernen Sie alle 4 Befestigungsschrauben.
1.4. Entfernen Sie Ihr altes Netzteil.

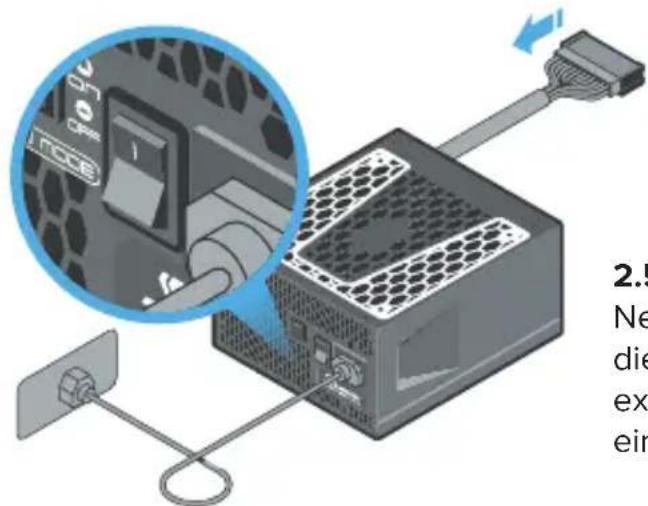

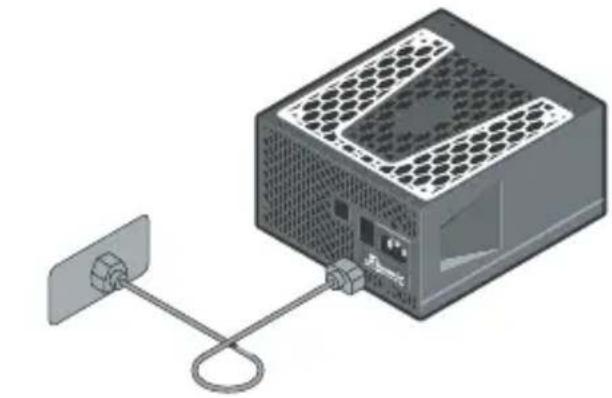

2.1. Schließen Sie das Netzkabel an das Netzteil an. Vergewissern Sie sich, dass der Strom direkt aus der Steckdose kommt.
Es wird empfohlen, einen hochwertigen Überspannungsschutz zu verwenden, um sowohl das Netzteil als auch das System zu schützen.
2.2. Verbinden Sie sowohl den 18-poligen als auch den 10-poligen Stecker des Motherboard-Kabels mit dem Netzteil.
2.3. Wenn Ihr Netzteil über einen Schalter für die Lüftersteuerung verfügt, stellen Sie diesen auf den Modus "Normal"*.
* Im Hybrid- oder lüfterlosen Modus (S ^3 FC) dreht sich der Lüfter nicht.


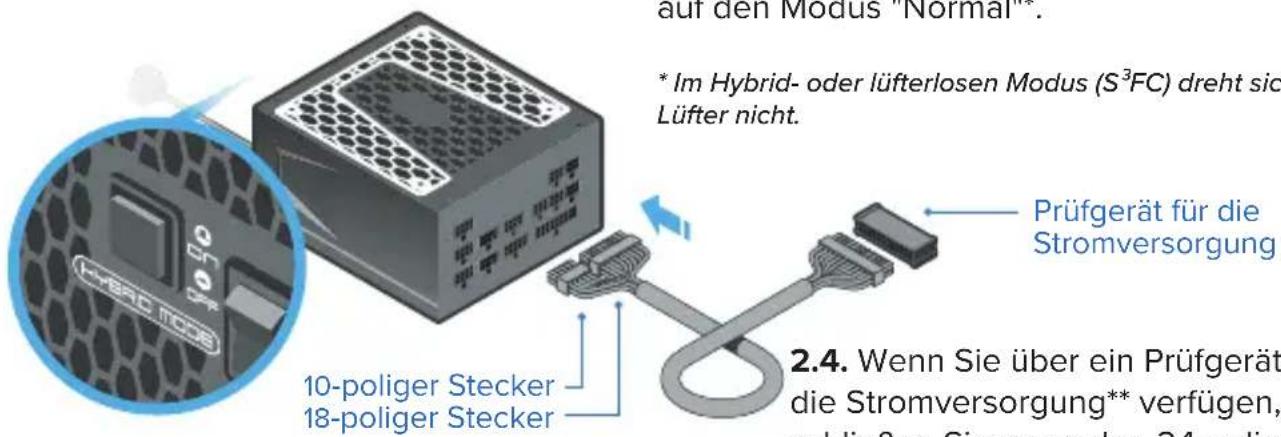

auf den Modus "Normal". * Im Hybrid- oder lüfterlosen Modus (S³FC) dreht sich Lüfter nicht. Prüfgerät für die Stromversorgung 2.4. Wenn Sie über ein Prüfgerät die Stromversorgung** verfügen, schließen Sie es an den 24 polig 10-poliger Stecker 18-poliger Stecker
** Wenn Sie kein Prüfgerät haben, verwenden Sie die unten beschriebene Büroklammer-Methode.
2.5. (Optional) Zum Testen eines lüfterlosen Netzteils oder eines Netzteils ohne Schalter für die Lüftersteuerung schließen Sie einen externen Lüfter oder eine LED-Leuchte mit einem Molex-Kabel an das Netzteil an.
2.6. Schalten Sie die Stromversorgung ein, indem Sie den E/A-Schalter auf die Position "I" (ON bzw. EIN) stellen.
Wenn sich der Lüfter des Netzteils zu drehen beginnt (oder die extern angebrachte LED-Leuchte aufleuchtet), dann funktioniert Ihr Netzteil.
Die Büroklammer-Methode
Verwenden Sie eine Büroklammer oder ein Stück Draht, um einen Kurzschluss am 24-poligen Motherboard-Anschluss zu erzeugen, indem Sie die in der Abbildung gezeigten Stifte miteinander verbinden.
3.1. Boden des Gehäuses
Die Einstellung der Lüftersteuerung bestimmt die optimale Platzierung des Netzteils.

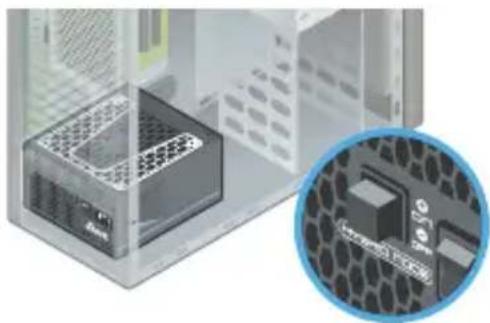

Seasonic empfiehlt, das Netzteil so zu installieren, dass die obere Abdeckung der Belüftung nach OBEN, in Richtung des Motherboards, zeigt. Dies sorgt für eine natürliche Wärmeableitung.
Lüfterloses Netzteil

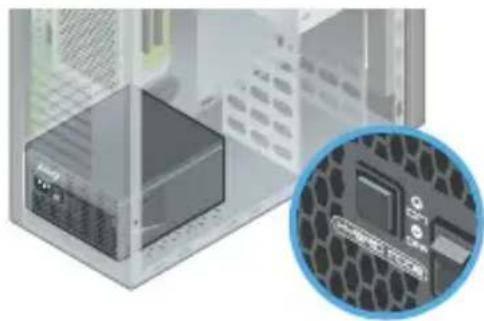

Das Netzteil muss mit der oberen Lüftungsabdeckung nach OBEN in das Computergehäuse eingebaut werden.
Obwohl die Einbaurichtung optional ist, wird empfohlen, das Netzteil mit der Lüftungsabdeckung nicht nach unten einzubauen, wenn sich auf der Unterseite des Gehäuses keine Lüftungsöffnungen befinden. Zwischen dem Netzteil und der Bodenplatte des Gehäuses sollte immer genügend Abstand verbleiben.
Informationen zur Belüftung Ihres Computergehäuses finden Sie in der Bedienungsanleitung des Herstellers.
3.2. Bei flachen Desktop-, SFX- oder ITX-Systemen im
Allgemeinen wird empfohlen, das Netzteil so zu montieren, dass die obere Lüftungsabdeckung zum Motherboard zeigt. Aufgrund der unterschiedlichen Ausstattungsvarianten sollten Sie jedoch auch die Bedienungsanleitung des Gehäuse-Herstellers zu Rate ziehen.
3.3. Oberseite des Gehäuses
Seasonic empfiehlt, das Netzteil so zu montieren, dass die obere Lüftungsabdeckung nach UNTEN zeigt.

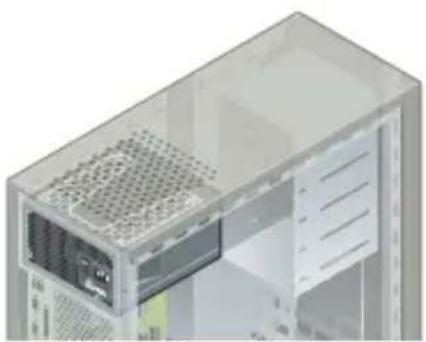

3.3. Oberseite des Gehäuses

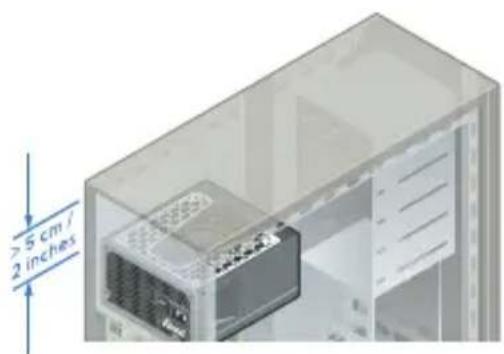

Montieren Sie das Netzteil nur dann mit der oberen Lüftungsabdeckung nach OBEN, wenn genügend Platz (mindestens 5 cm) zwischen der oberen Lüftungsabdeckung des Netzteils und der Metallplatte des Gehäuses vorhanden ist, und nur, wenn das Gehäuse über eine Lüftungsplatte auf der Oberseite verfügt.
4. Installation Ihres Seasonic Netzteils

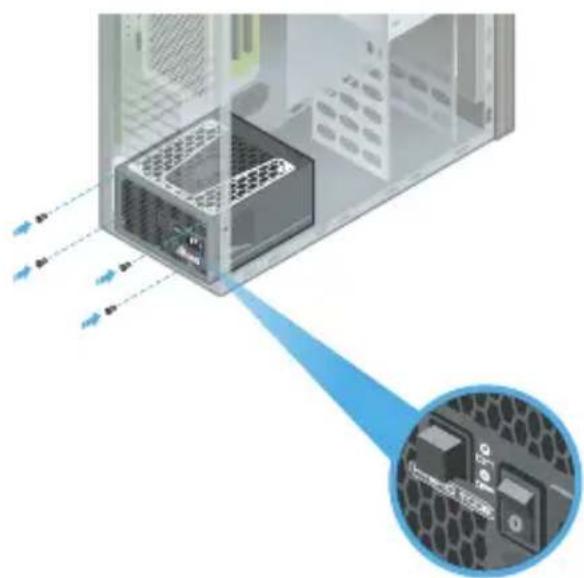

4.1. Ziehen Sie alle 4 Befestigungsschrauben fest.
4.2. Vergewissern Sie sich, dass der Netzschalter des Netzteils in der Position "O" (OFF bzw. AUS) steht.
4.3. Wählen Sie die Art der Lüftersteuerung, wenn Ihr Netzteil diese Option bietet.
Hinweis: Schalten Sie erst das Netzteil aus, bevor Sie die Lüftersteuerung ändern.
4.4. Schließen Sie alle notwendigen Gleichstromkabel des Systems an (Motherboard, CPU, VGA, HDD, optische Laufwerke usw.). Die Stecker sollten mit einem Klick einrasten.
ACHTUNG! VERWENDEN SIE NUR VON SEASONIC GELIEFERTE KABEL! Sollten Sie zusätzliche Kabel benötigen, wenden Sie sich bitte an Seasonic.
Motherboard-Kabel

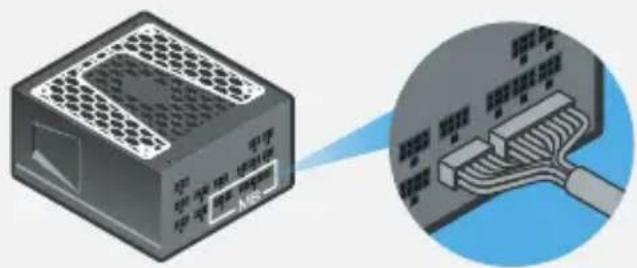

Vergewissern Sie sich, dass beide Stecker an der Seite des Netzteiles richtig angeschlossen sind.
CPU- und PCIe-Kabel (8-polige Stecker)
Hinweis: Die Zeichnungen des Netzteils dienen nur zur Veranschaulichung, Ihr tatsächliches Modell kann anders aussehen.
Hochleistungsgrafikkarten Grafikkarten sind in der Regel mit zwei oder drei PCIe-Steckplätzen für den Strom ausgestattet. Seasonic bevorzugt die Verwendung von zwei oder drei separaten PCIe-Kabeln, um solche Karten mit Ihrem Netzteil zu verbinden.
Empfehlungen
Zwei PCIe-Steckplätze für den Stromanschluss
Drei PCIe-Steckplätze für den Stromanschluss
ACHTUNG! Das Netzteil ist für die Stromversorgung von PC-Systemen vorgesehen. Für den Einsatz im Mining kontaktieren Sie bitte Seasonic für spezielle Kabel.

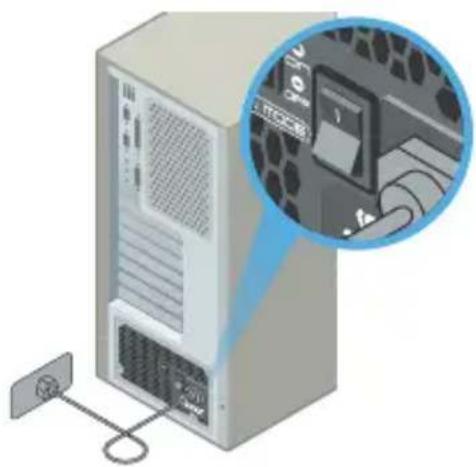

4.5. Schließen Sie das AC-Netzkabel an das Netzteil an. Stecken Sie das Netzkabel in die Steckdose.
4.6. Zum Einschalten schieben Sie den Ein/Aus-Schalter (ON/OFF) auf ON (EIN).
Benutzerhandbuch
Produktregistrierung
Das WEEE-Symbol (durchgestrichene Mülltonne) weist darauf hin, dass das Netzteil nicht über den normalen Hausmüll entsorgt werden darf. Wenn Ihr örtliches Elektronikgeschäft Ihr Netzteil nicht zurücknimmt, wenden Sie sich bitte an Ihr örtliches Recyclingzentrum für Elektronikschrott, um es ordnungsgemäß zu recyceln.
