Type de produit	Câble pour ordinateur et périphérique
Marque	Seasonic
Modèle	12VHPWR
Connecteur côté carte graphique	12VHPWR (16 broches)
Connecteur côté alimentation	2 x PCIe 8 broches (HCS)
Puissance maximale	600 W
Section des fils	16 AWG
Matériau du connecteur	Plastique 94V-0, broches haute intensité 9,2 A
Nombre de cycles d'insertion	30 (norme standard)
Alimentation recommandée	650 W minimum
Compatibilité	Cartes graphiques avec connecteur 12VHPWR (Gen5)
Longueur approximative	60 cm
Poids approximatif	50 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité d'installation	Brancher tous les connecteurs jusqu'à enclenchement ; ne pas plier le câble près du connecteur
Recyclage	Déposer en magasin ou déchèterie (appareil, accessoires et cordons)
Garantie	Se référer à la garantie Seasonic

FOIRE AUX QUESTIONS - 12VHPWR SEASONIC

À quoi sert le câble 12VHPWR Seasonic ?

Il permet de connecter une carte graphique moderne dotée d'un connecteur 12VHPWR à une alimentation électrique équipée de deux connecteurs PCIe 8 broches.

Ce câble est-il compatible avec toutes les alimentations Seasonic ?

Il est conçu pour les alimentations Seasonic disposant de deux connecteurs PCIe 8 broches (HCS). Vérifiez les spécifications de votre bloc d'alimentation avant achat.

Peut-on utiliser ce câble avec une alimentation d'une autre marque ?

Non recommandé sauf si le brochage est strictement identique. Utilisez uniquement avec une alimentation Seasonic pour éviter tout risque de court-circuit ou de surchauffe.

Quelle est la puissance maximale supportée ?

Le câble peut délivrer jusqu'à 600 W en continu, ce qui convient aux cartes graphiques les plus exigeantes.

Comment installer correctement ce câble ?

Assurez-vous que les deux connecteurs 8 broches sont bien enfoncés dans l'alimentation et que le connecteur 12VHPWR est inséré à fond dans la carte graphique jusqu'au déclic. Ne pliez pas le câble à moins de 3 cm des connecteurs.

Que se passe-t-il si je ne branche qu'un seul connecteur 8 broches ?

Le câble ne fournira pas assez de puissance, ce qui peut provoquer une surchauffe, des coupures intempestives ou endommager la carte graphique. Les deux connecteurs doivent être branchés en permanence.

Puis-je plier le câble pour améliorer le rangement ?

Évitez de plier le câble, surtout près des connecteurs. Si nécessaire, pliez-le avant de le brancher, avec un rayon de courbure supérieur à 3 cm.

Combien de fois puis-je brancher/débrancher ce câble ?

Le connecteur est conçu pour 30 cycles d'insertion, ce qui est la norme pour ce type de connecteur haute puissance.

Existe-t-il un risque de surintensité ou de surtension ?

Non, le câble et ses connecteurs sont conçus pour supporter jusqu'à 600 W en toute sécurité, avec des broches haute intensité de 9,2 A.

Comment recycler ce câble en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques (magasin ou déchèterie). Consultez www.quefairedemesdechets.fr pour trouver le point le plus proche.

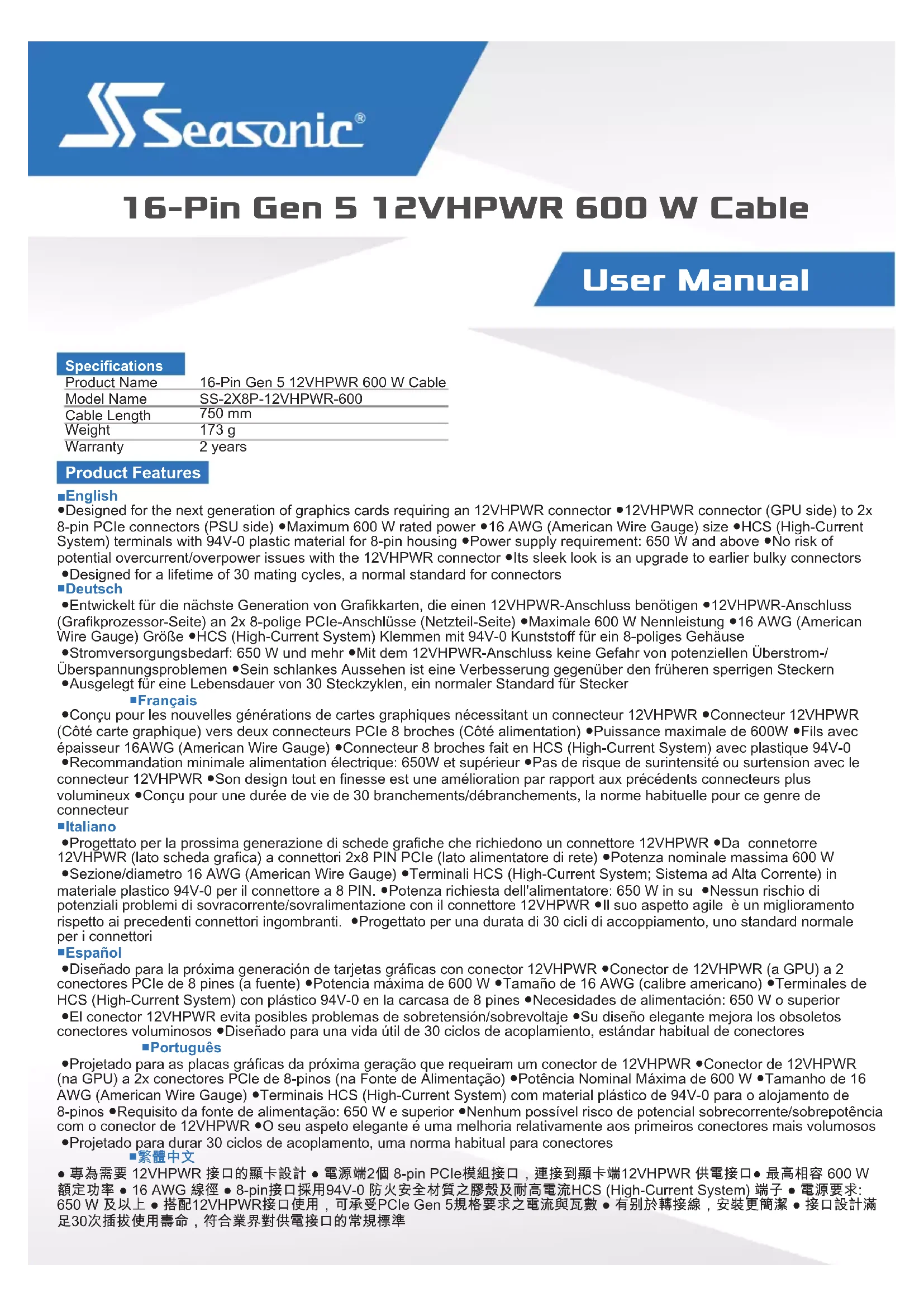

MODE D'EMPLOI 12VHPWR SEASONIC

• Conçu pour les nouvelles générations de cartes graphiques nécessitant un connecteur 12VHPWR
• Connecteur 12VHPWR (Côté carte graphique) vers deux connecteurs PCIe 8 broches (Côté alimentation)
• Puissance maximale de 600W
• Fils avec épaisseur 16AWG (American Wire Gauge)
• Connecteur 8 broches fait en HCS (High-Current System) avec plastique 94V-0
• Recommandation minimale alimentation électrique: 650W et supérieur •Pas de risque de surintensité ou surtension avec le connecteur 12VHPWR •Son design tout en finesse est une amélioration par rapport aux précédents connecteurs plus volumineux •Conçu pour une durée de vie de 30 branchements/débranchements, la norme habituelle pour ce genre de connecteur

Italiano

- CHAQUE connecteur 8 broches doit être branché en permanence à l'alimentation électrique. - Tous les connecteurs doivent être correctement INSÉRÉS, SÉCURISÉS et entièrement ENFONCÉS. - NE PAS plier le câble, dans aucune direction, une fois ce dernier branché. - NE PAS plier ou forcer sur le câble trop près du connecteur.

Italiano

Bien qu'ayant un plus petit format, le câble 12VHPWR possède plus de fils que le précédent connecteur PCIe. Se faisant, cela entraîne une plus petite tolérance quant à la possibilité de plier le câble. Merci de bien vouloir manipuler le câble avec précaution et vous référer à l'illustration ci-dessous sur comment correctement brancher le câble.

Remarque: il est recommandé, si vous devez plier le câble, de le faire avant de brancher ce dernier.

Italiano

Ce câble a été fabriqué selon les normes les plus élevées en matière de fabrication et de matériaux, conformément à des spécifications strictes. Cela inclut des broches 9.2A haute intensité, un connecteur PCIe Gen5 16 broches et des fils en 16AWG. Brancher correctement ce câble et utiliser ce dernier selon les normes est particulièrement important. Sea Sonic décline toute responsabilité expresse ou implicite, pour tout dommage(s) causé aux composants de votre ordinateur suite à une mauvaise utilisation, erreur ou omission pendant l'installation de ce câble ou en raison d'un défaut ou d'une défaillance du produit. Merci de bien vouloir suivre les recommandations de votre fabricant de carte graphique concernant la puissance nécessaire au bon fonctionnement de votre produit.

Pour toutes informations complémentaires, merci de bien couloir visiter www.seasonic.com/support

Italiano

FR Cet appareil, ses accessoires et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr
