Type de produit	Quincaillerie pour portes coulissantes
Modèle	YMXT-XC40-6
Marque	Vevor
Matériau	Acier
Épaisseur de porte compatible	35 mm et 45 mm
Charge maximale par porte	150 lb (68 kg)
Nombre de portes	2

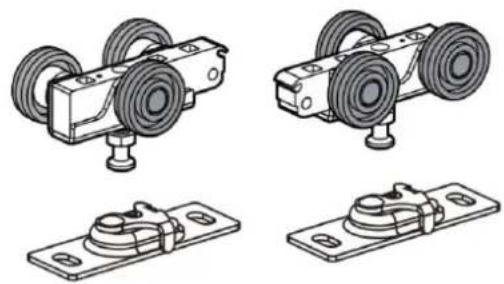

Composants inclus	Rail, cintres, plaques de suspension, guide de sol, butée, vis
Fixation du rail	Sur l'en-tête avec vis n° 8 de 32 mm
Réglage hauteur	Par clé sur les cintres
Utilisation	Portes en bois coulissantes intérieures
Instructions de sécurité	Port de lunettes et gants de protection recommandé
Entretien	Nettoyer régulièrement, éviter exposition prolongée au soleil
Réparabilité	Pièces de rechange disponibles via service client Vevor
Assistance technique	www.vevor.com/support
Garantie	Certificat de garantie électronique sur le site Vevor
Origine	Fabriqué en Chine, importé par Sanven Technology Ltd. (USA)
Dimensions du rail (estimation)	À couper selon ouverture, longueur typique 2 m

FOIRE AUX QUESTIONS - YMXT-XC40-6 Vevor

Quelle est l'épaisseur de porte maximale compatible ?

Cet ensemble est conçu pour des portes en bois de 35 mm et 45 mm d'épaisseur.

Quel est le poids maximum supporté par porte ?

Chaque porte peut peser jusqu'à 150 lb (environ 68 kg).

Comment installer le rail ?

Coupez le rail à la longueur de l'ouverture, insérez les cintres, puis fixez-le sur l'en-tête avec des vis n° 8 de 32 mm.

Comment régler la hauteur des portes ?

Utilisez une clé pour ajuster la hauteur au niveau des cintres, après avoir accroché les portes au rail.

Le guide de sol est-il réglable ?

Oui, le guide de sol peut être positionné selon l'épaisseur de la porte. Pour une porte de 35 mm, suivez les instructions spécifiques fournies.

Comment installer la butée ?

Fixez la butée à l'arrière de la porte avant, à 38 mm du bord et 13 mm du haut (ou à 1000 mm du bas pour les portes à âme pleine).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un mètre, d'un niveau, d'un tournevis, d'une perceuse et d'une clé pour le réglage.

Comment entretenir la quincaillerie ?

Nettoyez régulièrement les rails et les cintres avec un chiffon doux. Évitez une exposition prolongée au soleil pour prévenir le vieillissement prématuré.

Où trouver les pièces de rechange ?

Contactez le service client Vevor via www.vevor.com/support pour commander des pièces détachées ou obtenir une assistance technique.

Le produit est-il garanti ?

Oui, un certificat de garantie électronique est disponible sur le site Vevor. Conservez votre preuve d'achat.

MODE D'EMPLOI YMXT-XC40-6 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ensemble de portes coulissantes

Modèle : YMXT-XC40-6

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Ensemble de portes coulissantes

Modèle : YMXT-XC40-6

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi cet ensemble de portes coulissantes.

- Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.

Les produits présentés dans ce catalogue peuvent avoir une couleur différente de celle de l'article réel.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Assurez-vous que les réglementations en matière de santé et de sécurité, les autorités locales et les pratiques

générales de l'atelier sont respectées lors de l'utilisation des outils.

* N'utilisez PAS d'outils s'ils sont endommagés.

Maintenez les outils en bon état et propres pour une performance optimale et sûre.

*

Portez des vêtements adaptés pour éviter les accrocs. Ne portez pas de bijoux flottants et n'attachez pas les cheveux longs.

Tenez compte de tous les outils et pièces utilisés.

* Si vous travaillez à partir du véhicule, assurez-vous que le lieu de travail est sûr et stable.

*

N'utilisez pas ces outils si vous êtes fatigué ou sous l'influence de alcool, drogues ou médicaments intoxicants.

* AVERTISSEMENT DE SÉCURITÉ PERSONNELLE!

Portez toujours un équipement de protection individuelle.

*ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui assurent une protection frontale et latérale des yeux. L'équipement de protection des yeux doit être conforme aux normes CSA Z94.3-07 ou ANSI Z87.1 selon le type de travail effectué.

2. Portez des gants qui assurent une protection en fonction des matériaux de travail ou pour réduire les effets des vibrations de l'outil.

Montage et utilisation

PRÉ-INSTALLATION

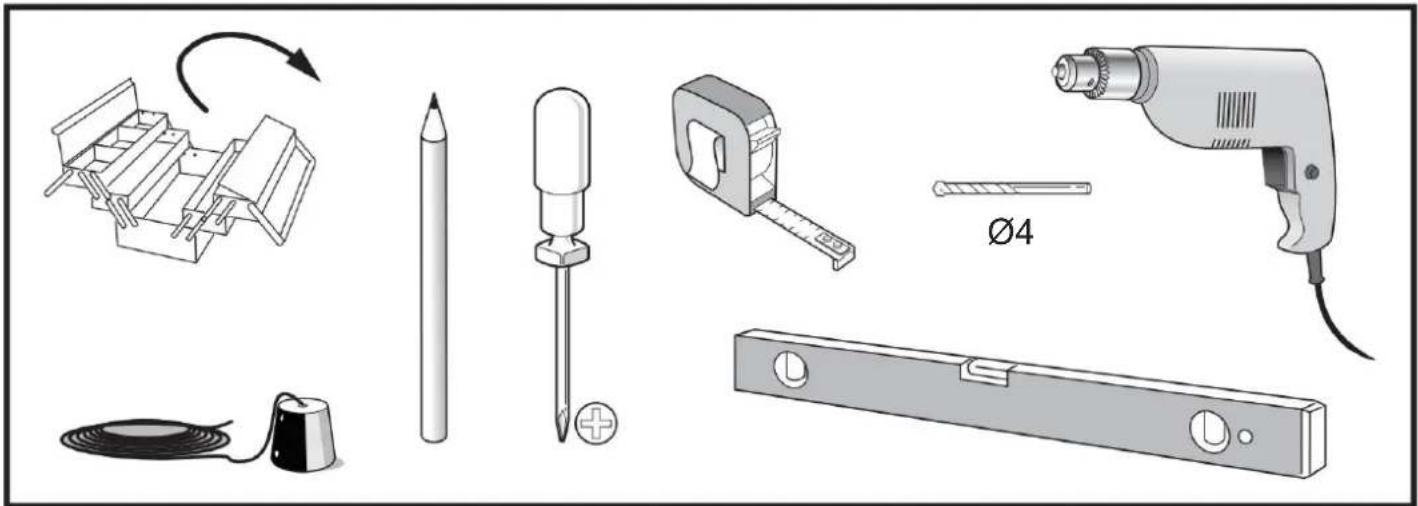

OUTILS REQUIS

QUINCAILLERIE POUR PORTES COULISSANTES Convient aux portes en bois de 35 et 45 mm d'épaisseur chaque porte a un pods maximum de 150 lb

PRÉPAREZ L'OUVERTURE AVEC SOIN : ASSUREZ-VOUS QUE LES COINS SONT ÉQUERRES, QUE L'EN-TÊTE EST DE NIVEAU ET QUE LES JAMBAGES SONT DROITS.

2 portes : 2x largeur de porte-1"

1 Montez le rail sur l'en-tête : coupez le rail pour l'adapter à l'ouverture. Insérez les cintres dans le rail et montez-le sur l'en-tête avec vis a tête cylindrique n° 8 de 1-1/4 (32 mm).


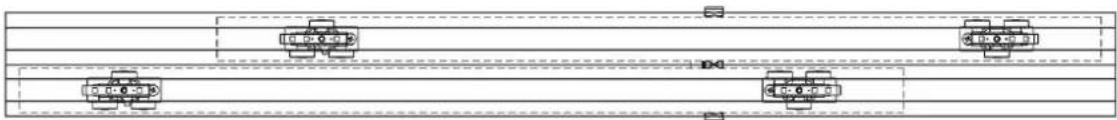

REMARQUE : Alternez les ensembles de roues de suspension sur la piste pour assurer une pression uniforme.

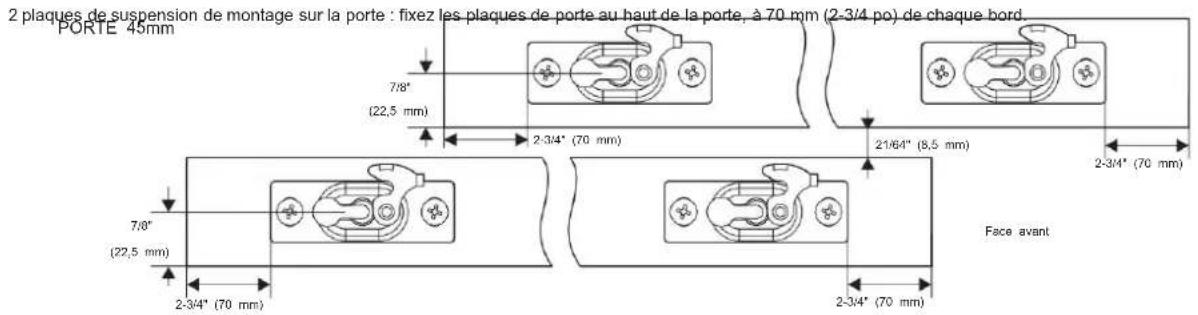

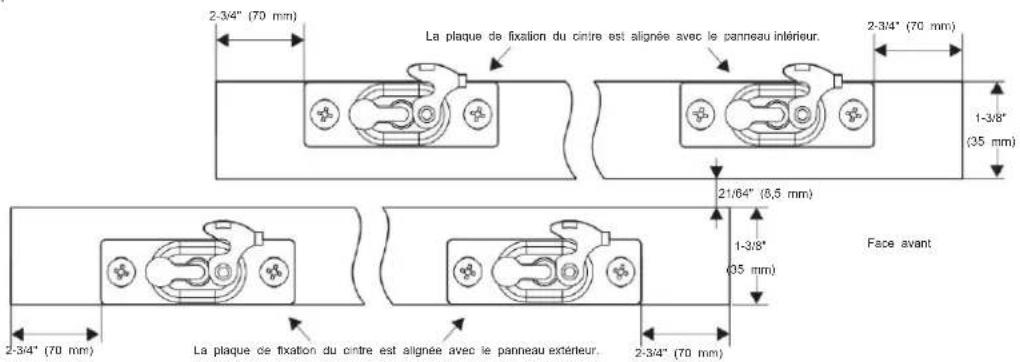

PORTE 35mm

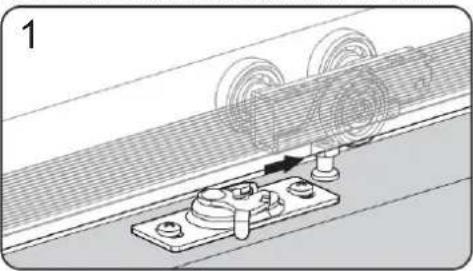

3 Accrochez d'abord la porte sur le pied avant du rail. Faites glisser l'axe de pivot du support dans doute et verroulez-la en place avec le clip. Vernez que le déplacement est nuide.

Répétez l'opération avec la porte arrière,

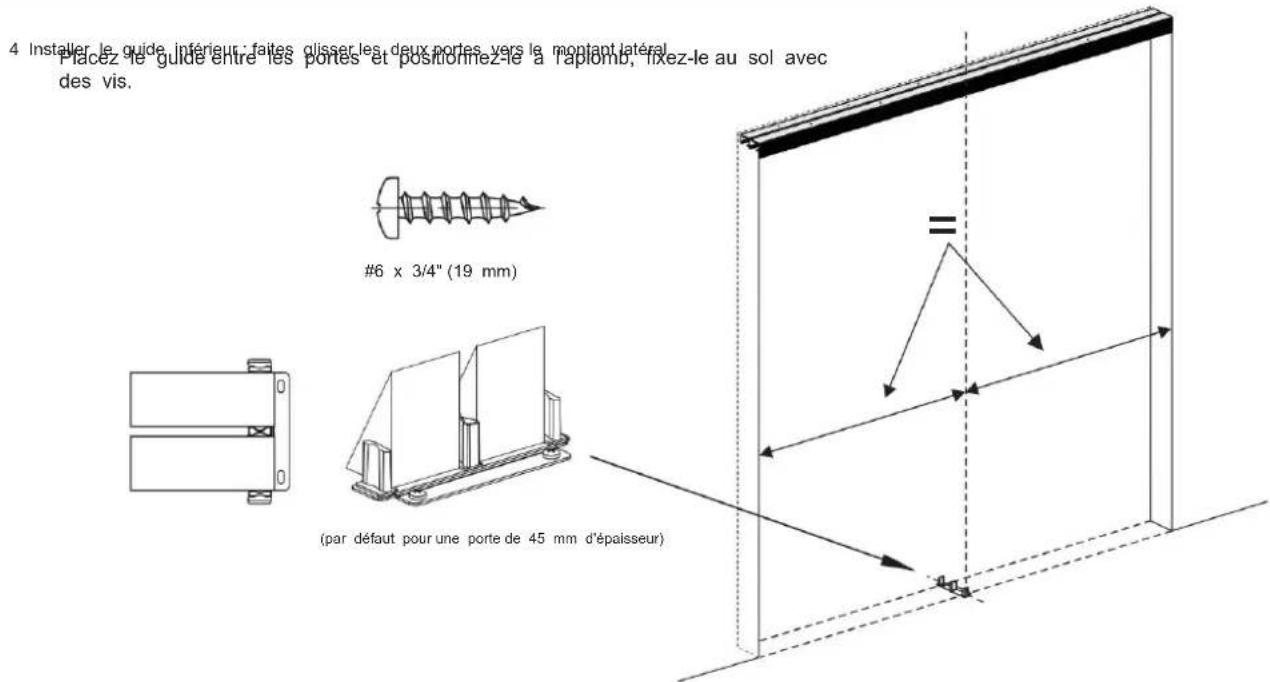

Instructions d'installation du guide au sol pour porte en bois de 35 mm d'épaisseur :

1

2

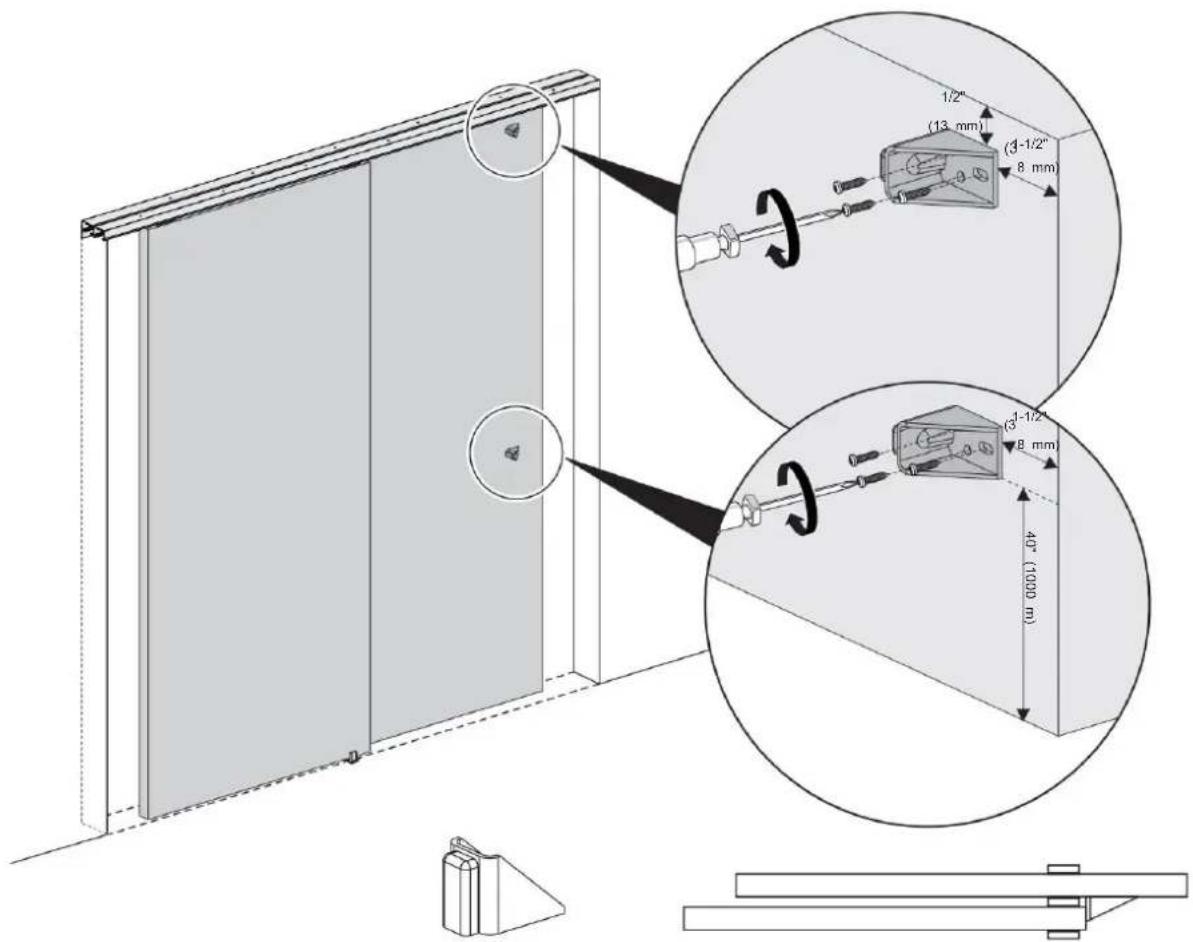

6 Installer la butée : Fixez la butée à l'arrière de la porte avant à 1-1/2" (38 mm) du bord de la porte, 1/2" (13 mm) du haut (creux (royau solide) ou portes à 40" (1000 mm) du bas (royau solide).

1. Évitez l'exposition prolongée au soleil pour éviter le vieillissement.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.
