Typ produktu	Okucia do drzwi przesuwnych
Model	YMXT-XC40-6
Marka	Vevor
Materiał	Stal
Kompatybilna grubość drzwi	35 mm i 45 mm
Maksymalne obciążenie na drzwi	150 lb (68 kg)
Liczba drzwi	2

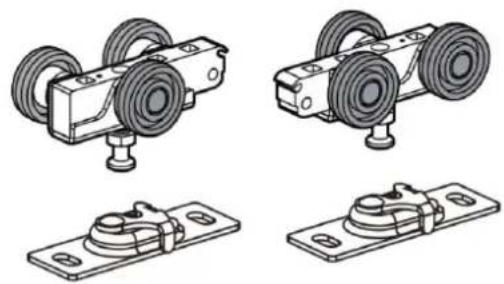

Dołączone komponenty	Szyna, wieszaki, płyty zawieszenia, prowadnik podłogowy, ogranicznik, śruby
Mocowanie szyny	Na nadprożu za pomocą śrub nr 8 o długości 32 mm
Regulacja wysokości	Za pomocą klucza na wieszakach
Zastosowanie	Wewnętrzne drewniane drzwi przesuwne
Instrukcje bezpieczeństwa	Zaleca się noszenie okularów i rękawic ochronnych
Konserwacja	Regularnie czyścić, unikać długotrwałej ekspozycji na słońce
Naprawialność	Części zamienne dostępne za pośrednictwem serwisu klienta Vevor
Wsparcie techniczne	www.vevor.com/support
Gwarancja	Elektroniczny certyfikat gwarancji na stronie Vevor
Pochodzenie	Wyprodukowano w Chinach, importowane przez Sanven Technology Ltd. (USA)
Wymiary szyny (orientacyjne)	Do przycięcia zgodnie z otworem, typowa długość 2 m

Często zadawane pytania - YMXT-XC40-6 Vevor

Jaka jest maksymalna kompatybilna grubość drzwi?

Ten zestaw jest przeznaczony do drzwi drewnianych o grubości 35 mm i 45 mm.

Jaka jest maksymalna waga na drzwi?

Każde drzwi mogą ważyć do 150 lb (około 68 kg).

Jak zamontować szynę?

Przytnij szynę do długości otworu, włóż wieszaki, a następnie przymocuj ją do nadproża za pomocą śrub nr 8 o długości 32 mm.

Jak wyregulować wysokość drzwi?

Użyj klucza, aby wyregulować wysokość na wieszakach po zawieszeniu drzwi na szynie.

Czy prowadnik podłogowy jest regulowany?

Tak, prowadnik podłogowy można ustawić zgodnie z grubością drzwi. W przypadku drzwi o grubości 35 mm postępuj zgodnie z dostarczonymi instrukcjami.

Jak zamontować ogranicznik?

Przymocuj ogranicznik z tyłu przednich drzwi, w odległości 38 mm od krawędzi i 13 mm od góry (lub 1000 mm od dołu w przypadku drzwi pełnych).

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować miarki, poziomicy, śrubokręta, wiertarki i klucza do regulacji.

Jak konserwować okucia?

Regularnie czyść szyny i wieszaki miękką szmatką. Unikaj długotrwałej ekspozycji na słońce, aby zapobiec przedwczesnemu starzeniu się.

Gdzie znaleźć części zamienne?

Skontaktuj się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support, aby zamówić części zamienne lub uzyskać pomoc techniczną.

Czy produkt jest objęty gwarancją?

Tak, elektroniczny certyfikat gwarancji jest dostępny na stronie Vevor. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI YMXT-XC40-6 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Zestaw drzwi przesuwnych

Model:YMXT-XC40-6

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zestaw drzwi przesuwnych

Model:YMXT-XC40-6

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie zestawu drzwi przesuwnych.

- Przed użyciem przeczytaj wszystkie instrukcje. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego produktu.

ZAPISZ TE INSTRUKCJE

OSTRZEŻENIE:

Podczas korzystania z narzędzi należy przestrzegać przepisów BHP, przepisów lokalnych władz oraz

ogólnych zasad pracy w warsztacie.

* NIE UŻYWAJ narzędzi, jeśli są uszkodzone.

Utrzymuj narzędzia w dobrym i czystym stanie, aby zapewnić najlepszą i najbezpieczniejszą pracę.

Noś odpowiednie ubranie, aby uniknąć zaczepiania. Nie noś luźnej biżuterii i związanuj długie włosy.

Weź pod uwagę wszystkie użyte narzędzia i części.

* Jeśli pracujesz poza pojazdem, upewnij się, że miejsce pracy jest bezpieczne i stabilne.

* Nie używaj tych narzędzi, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkohol, narkotyki lub leki odurzające.

* OSTRZEŻENIE DOTYCZĄCE BEZPIECZEŃSTWA OSOBISTEGO!

Zawsze stosuj środki ochrony osobistej.

*Osobisty sprzęt ochronny

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę oczu z przodu i z boku. Sprzęt do ochrony oczu powinien być zgodny z normami CSA Z94.3-07 lub ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.

2. Należy nosić rękawice zapewniające ochronę dostosowaną do rodzaju obrabianych materiałów lub redukujące skutki wibracji narzędzia.

Montaż i użytkowanie

PRZED INSTALACJA

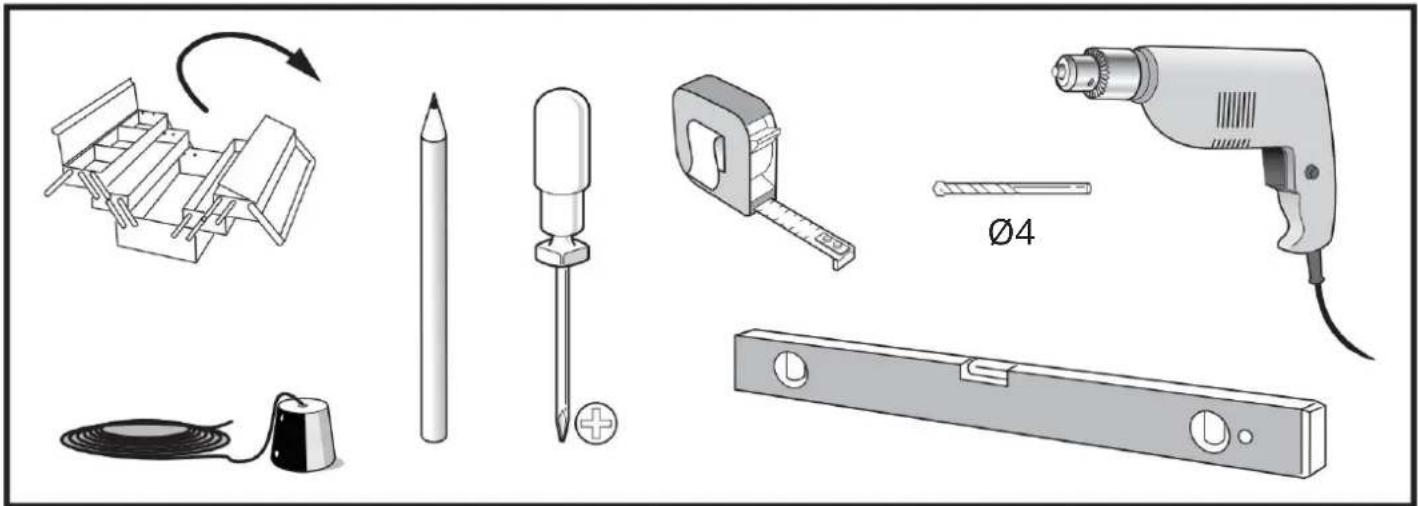

WYMAGANE NARZĘDZIA

(x1) ST4.2x19 (x2)(4 szt.)ST4.2x32(x11) ST5.5x32 (x8) (x1)
(x1) ST4.2x19 (3 szt.)	(x1)

INSTRUKCJE

OSPRZĘT DO DRZWI PRZESUWNYCH Pasuje do drzwi drewnianych o grubości 35 i 45 mm

Maksymalna waga każdych drzwi 150 funtów

PRZYGOTUJ OTWOR DOKŁADNIE: UPEWNIJ SIĘ, ŻE NAROŻNIKI SĄ KWADRATOWE, NADPROŻE JEST POZIOME, A OŚCIEŻNICE SĄ PROSTE.

2 Drzwi: 2x Szerokość drzwi-1"

1. Zamontuj szynę do listwy czołowej: Przytnji szynę tak, aby pasowała do otworu. Włóż wieszaki do szyny i zamontuj do listwy czołowej za pomocą Sruby z 10em stożkowym 1-1/4 (32mm) nr 8.


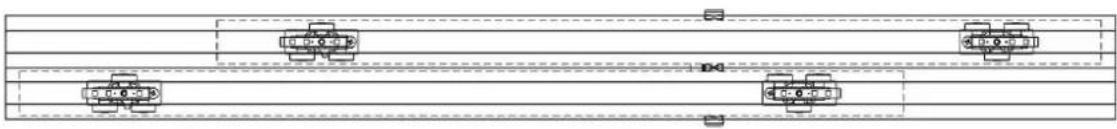

UWAGA: Aby zapewnić równomierny nacisk, należy naprzemiennie umieszczać koła wieszakowe na torze.

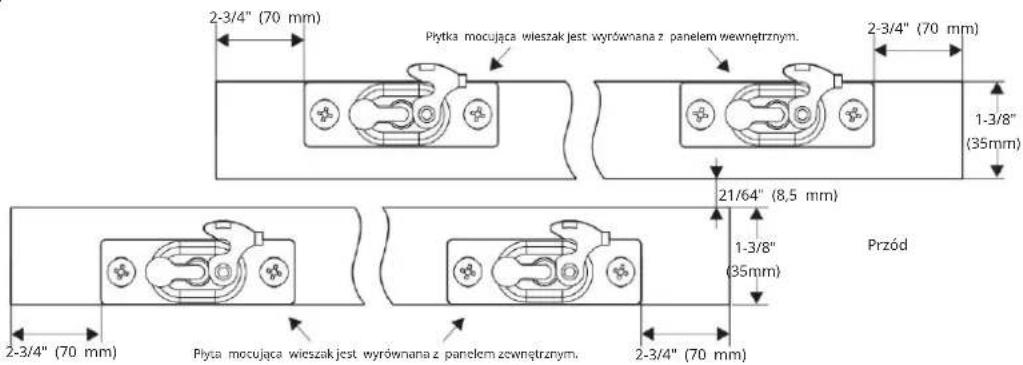

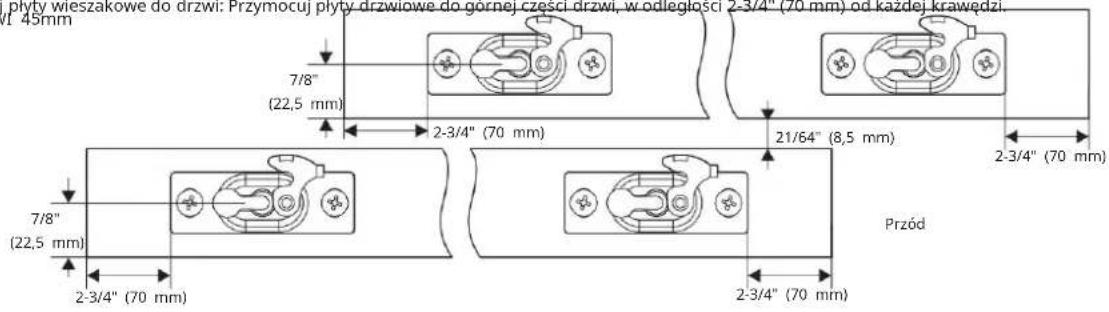

1. Zamontuj płyty wieszakowe do drzwi: Przymocuj płyty drzwiowe do górnej części drzwi, w odległości 2-3/4" (70 mm) od każdej krawędzi. DRZWI 45mm

DRZWI 35mm

3 Najpieny zawies drzwi na przedniej nodze toru. Wsuń sworzeń obrotowy wieszaka do gniażdo i zabrokuj na miejscu za pomocą klipsa. Spraważ, czy roch jest płynny.

Powtórz z tylnymi drzwiami.

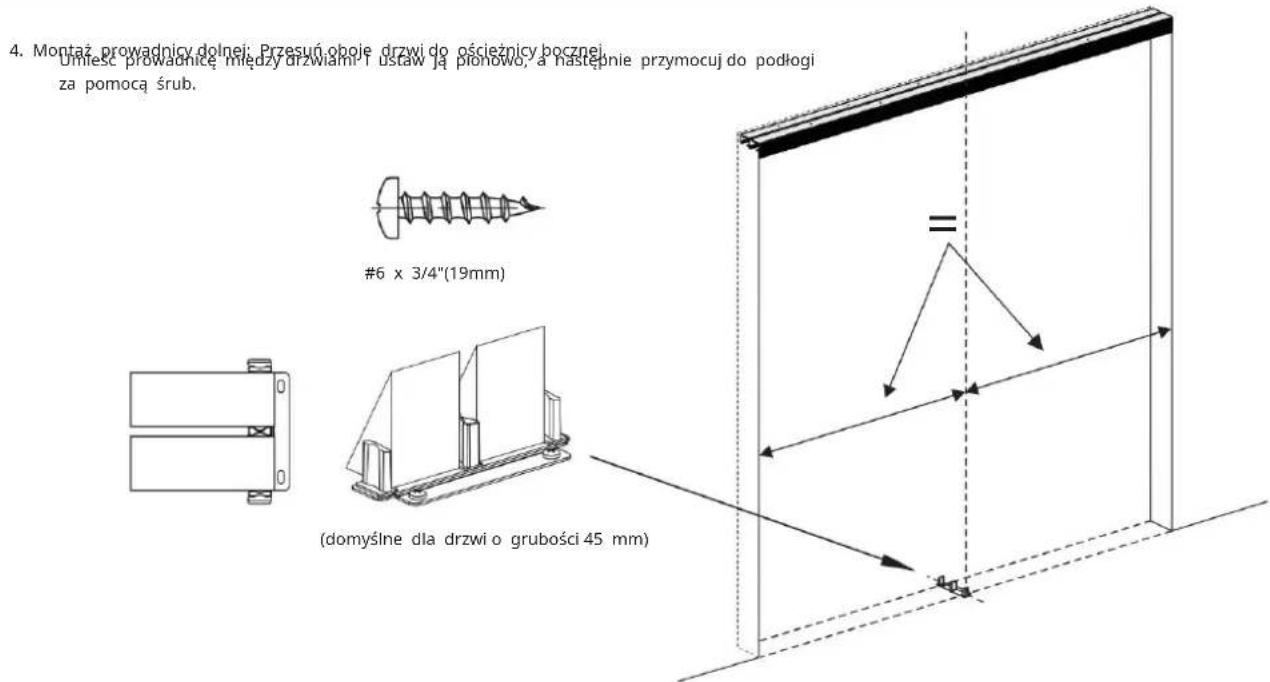

Instrukcja montażu prowadnicy podłogowej do drzwi drewnianych o grubości 35 mm:

1

2

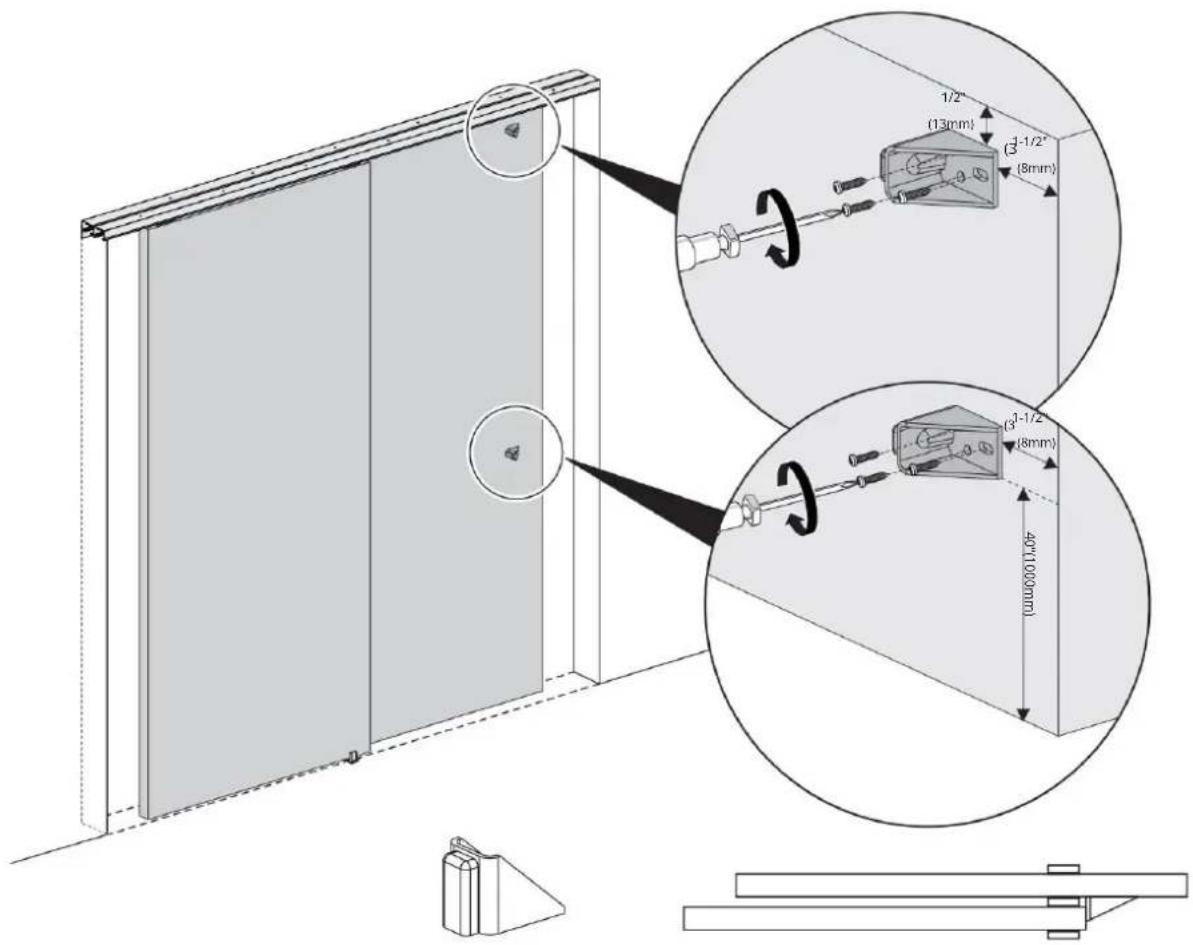

1. Montaż ogranicznika: Zamontuń ogranicznik z tyłu przednich drzwi w odległości 1-1/2" (38 mm) od krawędzi drzwi i 1/2" (13 mm) od góry (pusty) Drzwi 2 rozelnem pehyni (razen pehy) lub 45 (1000 mm) od dołu.

1. Unikaj długotrwałego wystawiania się na działanie promieni słonecznych, aby zapobiec starzeniu się skóry.
