Produkttyp	Schiebetürbeschlag
Modell	YMXT-XC40-6
Marke	Vevor
Material	Stahl
Kompatible Türstärke	35 mm und 45 mm
Maximale Belastung pro Tür	150 lb (68 kg)
Anzahl der Türen	2
Enthaltene Komponenten	Schiene, Aufhänger, Aufhängungsplatten, Bodenführung, Anschlag, Schrauben
Befestigung der Schiene	An der Oberschwelle mit Schrauben Nr. 8, 32 mm
Höheneinstellung	Mit Schlüssel an den Aufhängern
Verwendung	Innere Schiebetüren aus Holz
Sicherheitshinweise	Tragen von Schutzbrille und Handschuhen empfohlen
Pflege	Regelmäßig reinigen, längere Sonneneinstrahlung vermeiden
Reparierbarkeit	Ersatzteile über den Vevor-Kundendienst erhältlich
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronische Garantieurkunde auf der Vevor-Website
Herkunft	Hergestellt in China, importiert von Sanven Technology Ltd. (USA)
Abmessungen der Schiene (Schätzung)	Nach Öffnung zuschneiden, typische Länge 2 m

Häufig gestellte Fragen - YMXT-XC40-6 Vevor

Welche maximale Türstärke ist kompatibel?

Dieses Set ist für Holztüren mit einer Stärke von 35 mm und 45 mm ausgelegt.

Wie hoch ist das maximale Gewicht pro Tür?

Jede Tür kann bis zu 150 lb (ca. 68 kg) wiegen.

Wie installiere ich die Schiene?

Schneiden Sie die Schiene auf die Länge der Öffnung, setzen Sie die Aufhänger ein und befestigen Sie sie an der Oberschwelle mit Schrauben Nr. 8, 32 mm.

Wie stelle ich die Höhe der Türen ein?

Verwenden Sie einen Schlüssel, um die Höhe an den Aufhängern einzustellen, nachdem Sie die Türen an der Schiene eingehängt haben.

Ist die Bodenführung einstellbar?

Ja, die Bodenführung kann entsprechend der Türstärke positioniert werden. Für eine Tür mit 35 mm befolgen Sie die spezifischen Anweisungen.

Wie installiere ich den Anschlag?

Befestigen Sie den Anschlag an der Rückseite der vorderen Tür, 38 mm vom Rand und 13 mm von oben (oder 1000 mm von unten bei Türen mit Vollkern).

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen ein Maßband, eine Wasserwaage, einen Schraubendreher, eine Bohrmaschine und einen Schlüssel zur Einstellung.

Wie pflege ich die Beschläge?

Reinigen Sie regelmäßig die Schienen und Aufhänger mit einem weichen Tuch. Vermeiden Sie längere Sonneneinstrahlung, um vorzeitige Alterung zu verhindern.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Vevor-Kundendienst unter www.vevor.com/support, um Ersatzteile zu bestellen oder technische Unterstützung zu erhalten.

Ist das Produkt garantiert?

Ja, eine elektronische Garantieurkunde ist auf der Vevor-Website verfügbar. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG YMXT-XC40-6 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schiebetürset

Modell: YMXT-XC40-6

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Schiebetürset

Modell: YMXT-XC40-6

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für dieses Schiebetürset entschieden haben.

- Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Die Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen.

Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

WARNUNG:

Stellen Sie sicher, dass bei der Verwendung von Werkzeugen die Gesundheits- und Sicherheitsvorschriften sowie die

behördlichen Vorschriften und allgemeinen Werkstattpraktiken eingehalten werden.

* Verwenden Sie beschädigte Werkzeuge NICHT.

Halten Sie die Werkzeuge in gutem und sauberem Zustand, um eine optimale und sicherste Leistung zu gewährleisten.

Tragen Sie geeignete Kleidung, um ein Hängenbleiben zu vermeiden. Tragen Sie keinen losen Schmuck und binden Sie lange Haare zusammen.

Führen Sie ein Konto für alle verwendeten Werkzeuge und Teile.

* Achten Sie bei Arbeiten außerhalb des Fahrzeugs auf einen sicheren und stabilen Arbeitsplatz.

Benutzen Sie diese Werkzeuge nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder berauschende Medikamente.

* WARNUNG ZUR PERSÖNLICHEN SICHERHEIT!

Tragen Sie immer persönliche Schutzausrüstung.

*PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine stoßfeste Schutzbrille, die die Augen von vorne und von den Seiten schützt. Die Augenschutzausrüstung sollte je nach Art der ausgeführten Arbeit den Normen CSA Z94.3-07 oder ANSI Z87.1 entsprechen.

2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.

VORINSTALLATION

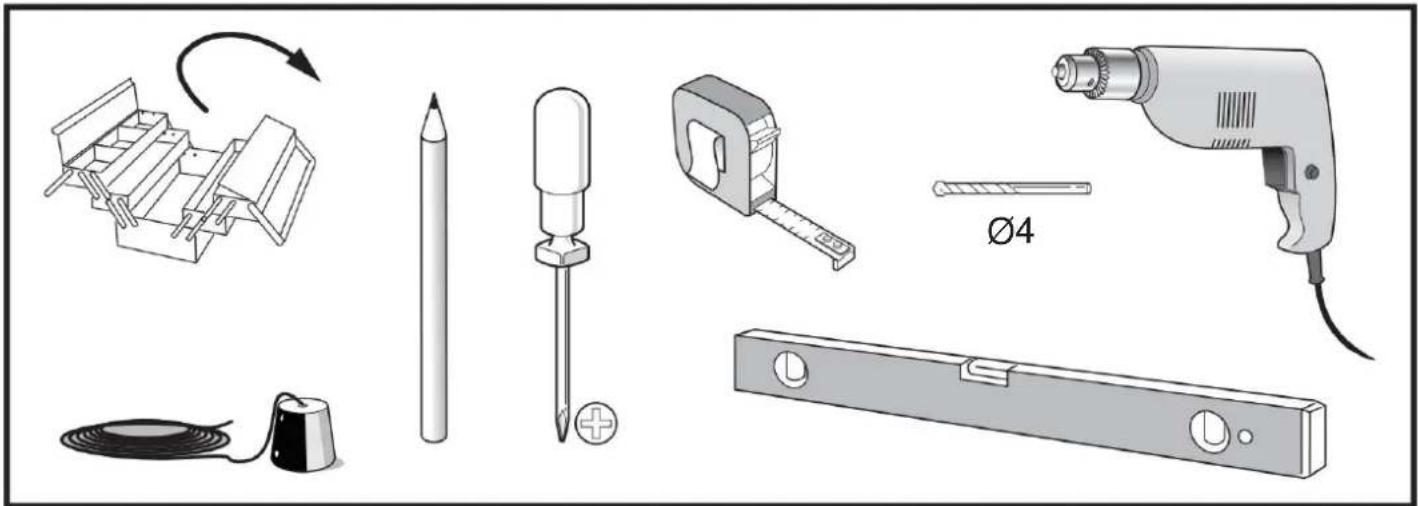

BENÖTIGTES WERKZEUG

SCHIEBETÜRBESCHLÄGE Passend für 35 und 45 mm dicke Holztüren

BEREITEN SIE DIE ÖFFNUNG SORGFÄLTIG VOR: STELLEN SIE SICHER, DASS DIE ECKEN RECHTECKIG, DER KOPF EBEN UND DIE PFOSTEN GERADE SIND.

2 Türen: 2x Türbreite 1"

1 Schiene am Sturz montieren: Schiene passend zur Öffnung zuschneiden. Aufhänger in Schiene einführen und mit 1-1/4" (32 mm) № 8 Linsenkopfschrauben.


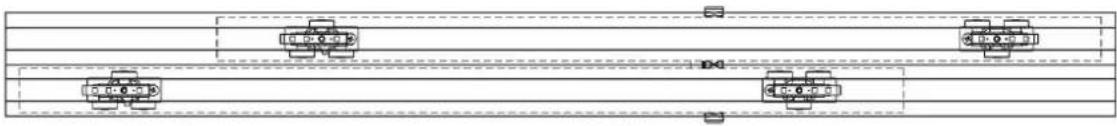

HINWEIS: Wechseln Sie die Aufhängungsradbaugruppen in der Schiene ab, um einen gleichmäßigen Druck zu gewährleisten.

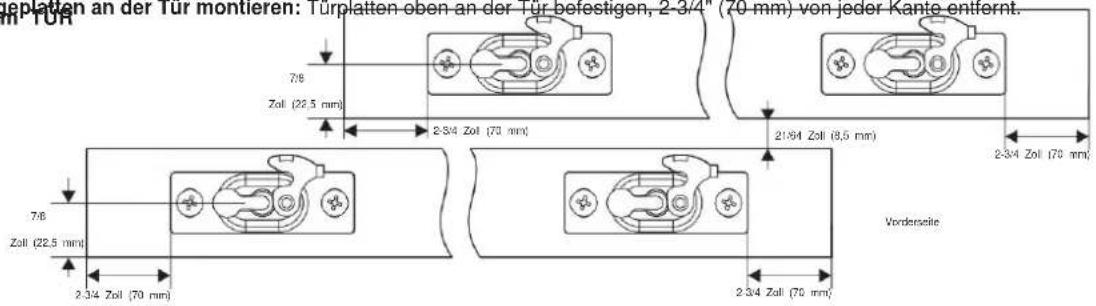

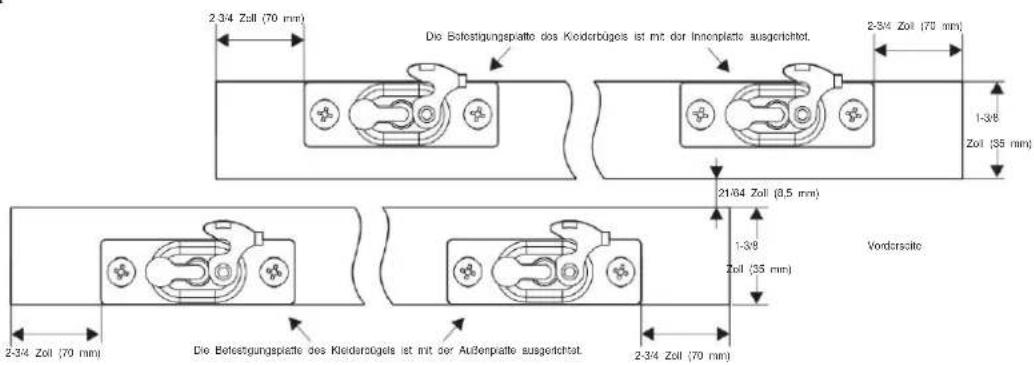

2 Aufhängeplatten an der Tür montieren: Türplatten oben an der Tür befestigen, 2-3/4" (70 mm) von jeder Kante entfernt.

35mm TÜR

3 Hängen Söbelk Tüßschlag, U. Schinbeordeten Aufhänger in Slecken Drachanfen Betrackschüssel einsetzen und mit Ölverlegeln. Auf Leichträgängigkeiten.

Wiederholen Sie den Vorgang mit der Hintert

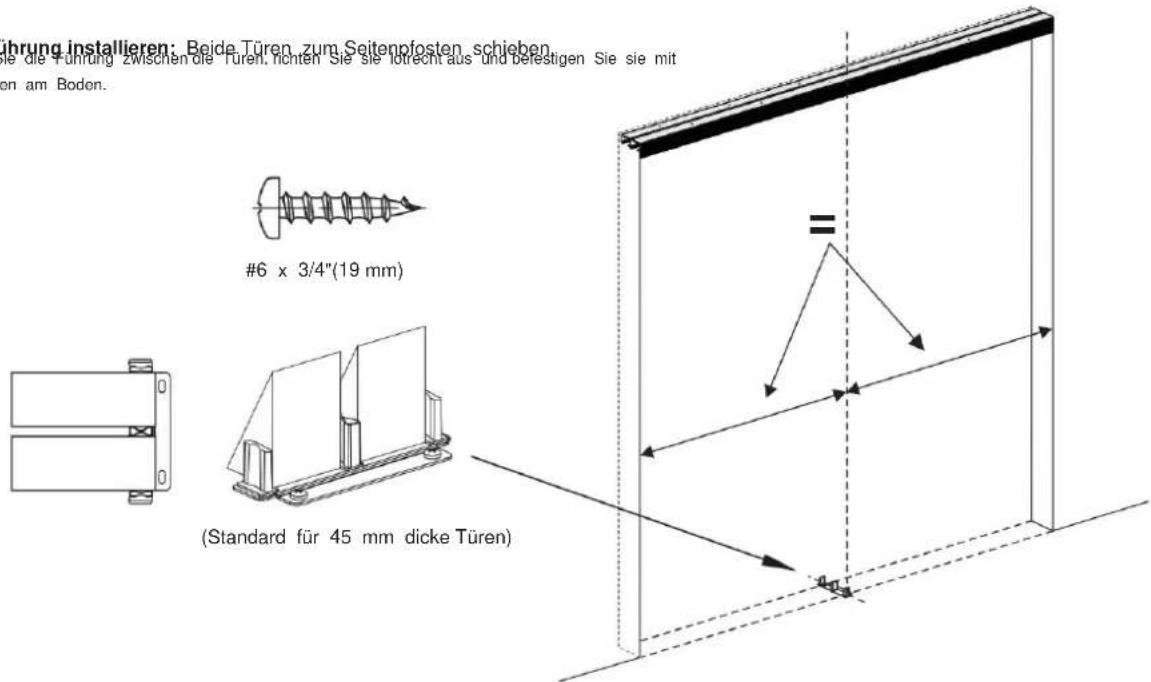

4 Untere Führung installieren: Beide Türen zum Seitenpfosten schieben.

Installationsanleitung für Bodenführungen für 35 mm dicke Holztüren:

1

2

3

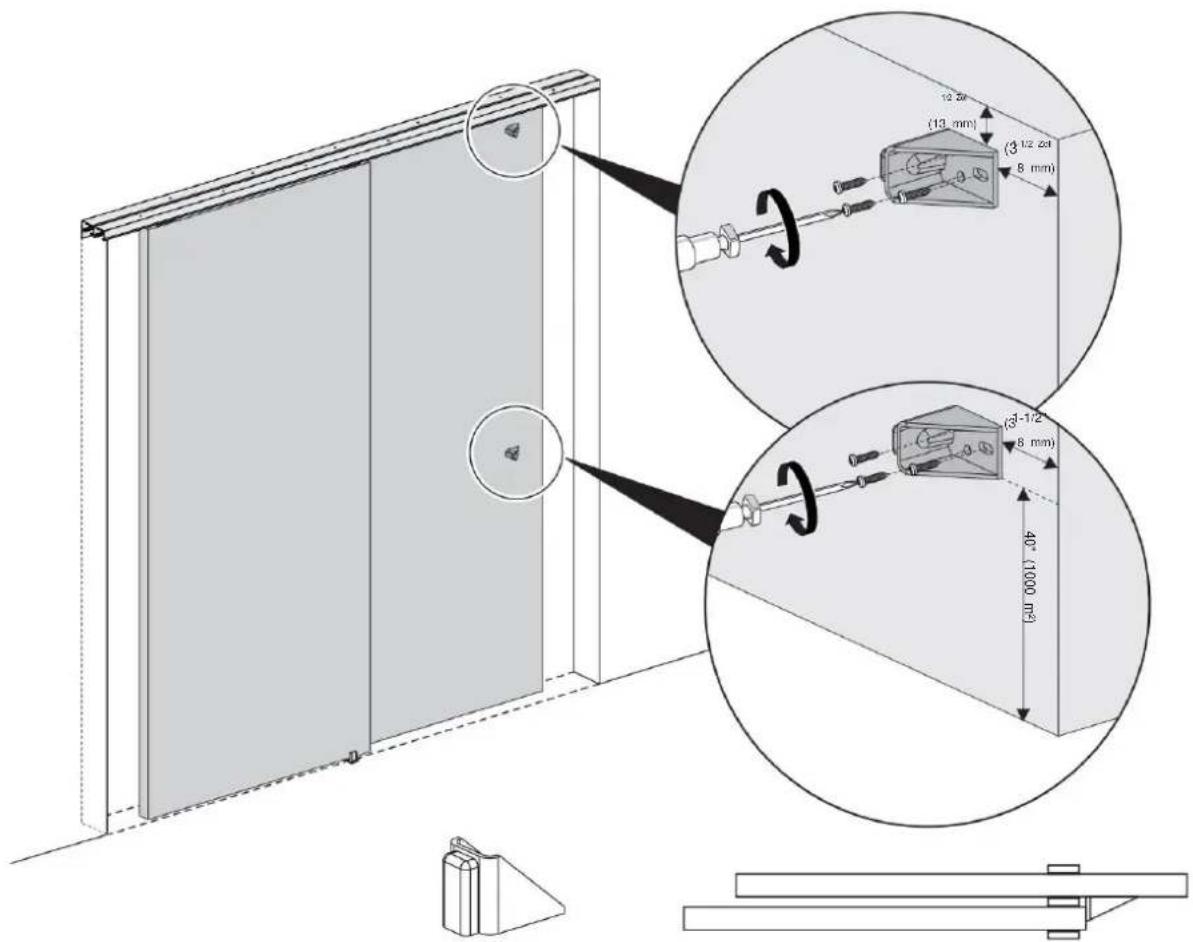

6 Installieren Sie den Stopper: Betestigen Sie den Stopper an der Rückseite der Vordertür 1-1/2"(38mm) von der Türkante, 1/2"(13mm) von der Oberseite (Hohl Kern) oder 40 (1000 mm) vom Boden (Volkern) der Turen entfernt.

1. Vermeiden Sie längere Sonneneinstrahlung, um der Hautalterung vorzubeugen.
