YMXT-XC40-6 - Schuifdeurbeslag Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Beslag voor schuifdeuren
Model	YMXT-XC40-6
Merk	Vevor
Materiaal	Staal
Compatibele deurdikte	35 mm en 45 mm
Maximaal gewicht per deur	150 lb (68 kg)
Aantal deuren	2
Inbegrepen onderdelen	Rails, hangers, ophangplaten, vloergeleider, aanslag, schroeven
Bevestiging van de rails	Aan de kopbalk met schroeven nr. 8 van 32 mm
Hoogteverstelling	Met een sleutel op de hangers
Gebruik	Houten binnenschuifdeuren
Veiligheidsinstructies	Draag een veiligheidsbril en handschoenen aanbevolen
Onderhoud	Regelmatig reinigen, langdurige blootstelling aan zonlicht vermijden
Repareerbaarheid	Reserveonderdelen verkrijgbaar via Vevor klantenservice
Technische ondersteuning	www.vevor.com/support
Garantie	Elektronisch garantiecertificaat op de Vevor-website
Herkomst	Gemaakt in China, geïmporteerd door Sanven Technology Ltd. (VS)
Afmetingen rails (schatting)	Op maat zagen afhankelijk van opening, typische lengte 2 m

Veelgestelde vragen - YMXT-XC40-6 Vevor

Wat is de maximale compatibele deurdikte?

Deze set is ontworpen voor houten deuren van 35 mm en 45 mm dik.

Wat is het maximale gewicht per deur?

Elke deur kan tot 150 lb (ongeveer 68 kg) wegen.

Hoe installeer ik de rails?

Snijd de rails op de lengte van de opening, plaats de hangers, en bevestig ze aan de kopbalk met schroeven nr. 8 van 32 mm.

Hoe stel ik de hoogte van de deuren af?

Gebruik een sleutel om de hoogte bij de hangers aan te passen, nadat u de deuren aan de rails hebt gehangen.

Is de vloergeleider verstelbaar?

Ja, de vloergeleider kan worden gepositioneerd op basis van de deurdikte. Voor een deur van 35 mm, volgt u de meegeleverde specifieke instructies.

Hoe installeer ik de aanslag?

Bevestig de aanslag aan de achterkant van de voorste deur, op 38 mm van de rand en 13 mm van de bovenkant (of op 1000 mm van de onderkant voor massief houten deuren).

Welke gereedschappen zijn nodig voor installatie?

U heeft een meetlint, een waterpas, een schroevendraaier, een boor en een sleutel nodig voor afstelling.

Hoe onderhoud ik het beslag?

Reinig regelmatig de rails en hangers met een zachte doek. Vermijd langdurige blootstelling aan zonlicht om vroegtijdige veroudering te voorkomen.

Waar vind ik reserveonderdelen?

Neem contact op met de Vevor klantenservice via www.vevor.com/support om reserveonderdelen te bestellen of technische ondersteuning te krijgen.

Is het product gegarandeerd?

Ja, er is een elektronisch garantiecertificaat beschikbaar op de Vevor-website. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING YMXT-XC40-6 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

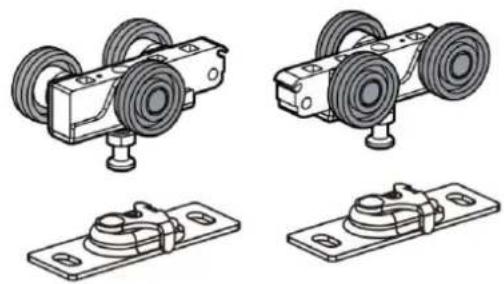

Schuifdeurset

Model:YMXT-XC40-6

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank dat u voor deze schuifdeurset hebt gekozen.

- Lees alle instructies voordat u het gebruikt. De informatie zal u helpen om de best mogelijke resultaten te behalen.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Zorg ervoor dat u zich bij het gebruik van gereedschap houdt aan de voorschriften voor gezondheid en veiligheid,

de lokale autoriteiten en de algemene werkplaatsvoorschriften.

* GEBRUIK GEEN gereedschap als het beschadigd is.

Zorg ervoor dat gereedschap in goede en schone staat verkeert voor de beste en yeiligste prestaties.

Draag geschikte kleding om te voorkomen dat het blijft haken. Draag geen losse şieraden en bind lang haar vast.

Houd rekening met alle gebruikte gereedschappen en onderdelen.

* Als u buiten het voertuig werkt, zorg er dan voor dat de werkplek veilig en stabiel is.

* Gebruik deze hulpmiddelen niet als u moe bent of onder invloed van alcohol, drugs of bedwelmende medicijnen.

* WAARSCHUWING VOOR PERSOONLIJKE VEILIGHEID!

Draag altijd persoonlijke beschermingsmiddelen.

*PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een impactveiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan de CSA Z94.3-07 of ANSI Z87.1-normen op basis van het type werk dat wordt uitgevoerd.

2. Draag handschoenen die bescherming bieden op basis van het materiaal waar u mee werkt of die de effecten van trillingen van het gereedschap verminderen.

Montage en gebruik

PRE-INSTALLATIE

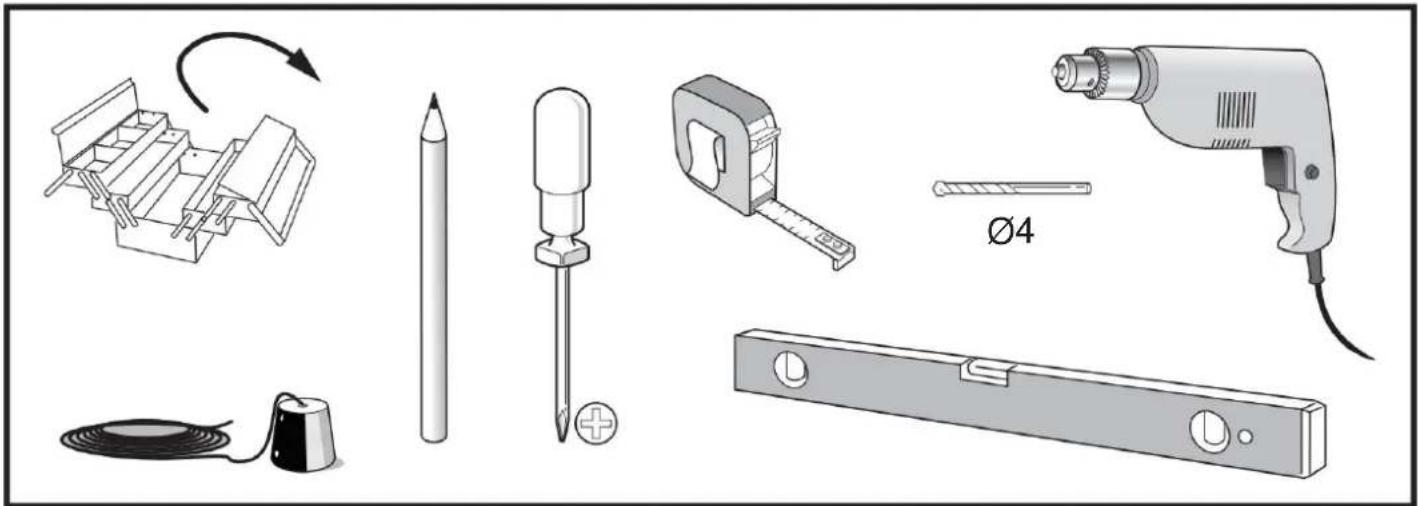

BENODIGDE GEREEDSCHAPPEN

1. Bevestig de rail aan de kop: snijd de rail op maat zodat deze in de opening past. Plaats de hangers in de rail en monteer deze met de kop aan de kop. F-1/4 (32mm) #8 -pankopschroeven.


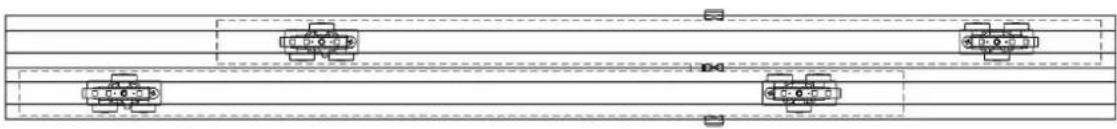

OPMERKING: Plaats de ophangwielen afwisselend op de rails om een gelijkmatige druk te verkrijgen.

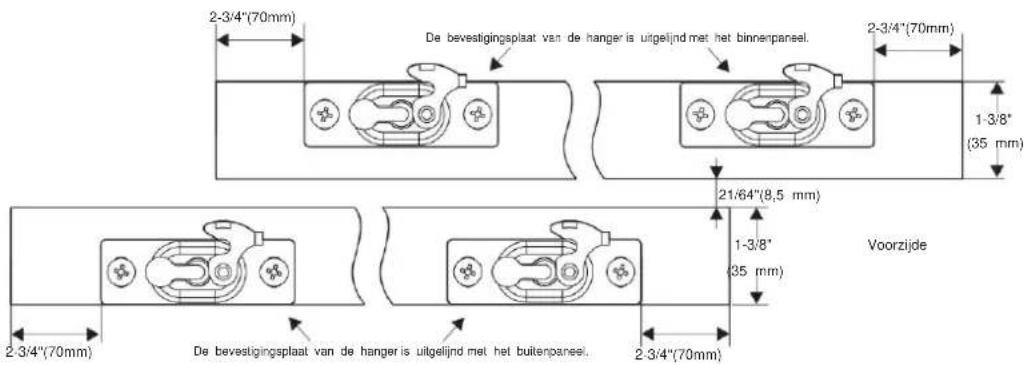

2 Bevestigingsplaten aan de deur: Bevestig de deurplaten aan de bovenkant van de deur, op 70 mm van elke rand.

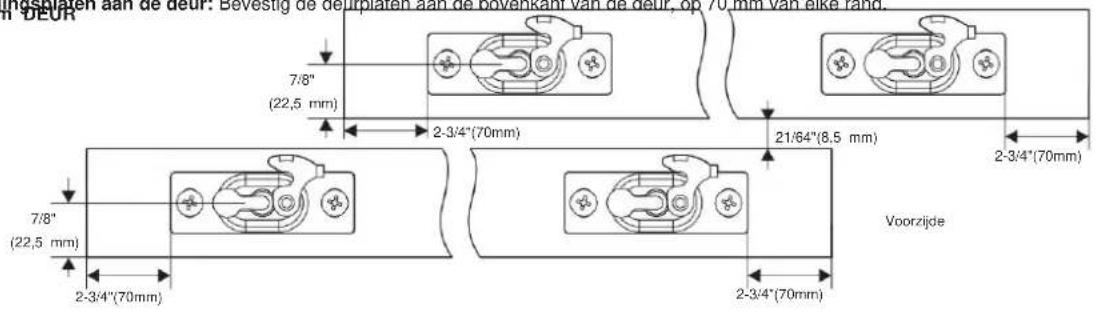

35mm DEUR

3 Hang de deur eerst aan de voorste poot van de rail Schuif de scharnieren van de hanger in socket en vergrender op zijn plaats met clip. Controleer op soepete beweging.

Herhaal dit met de achterdeur

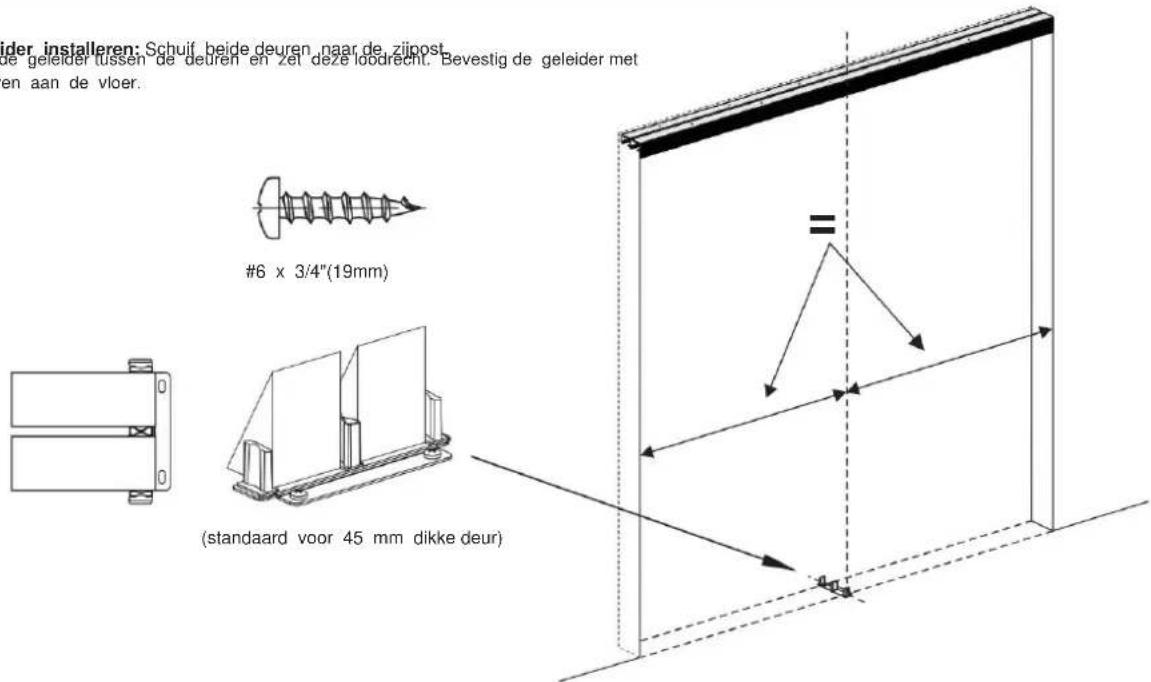

4 Ondergeleider installeren: Schuif beide deuren naar de zijpost Plaats de geleider tussen de deuren en zet deze loodrecht. Bevestig de geleider met schroeven aan de vloer.

Installatie-instructies voor vloergeleider voor 35 mm dikke houten deur:

1

→

2

3

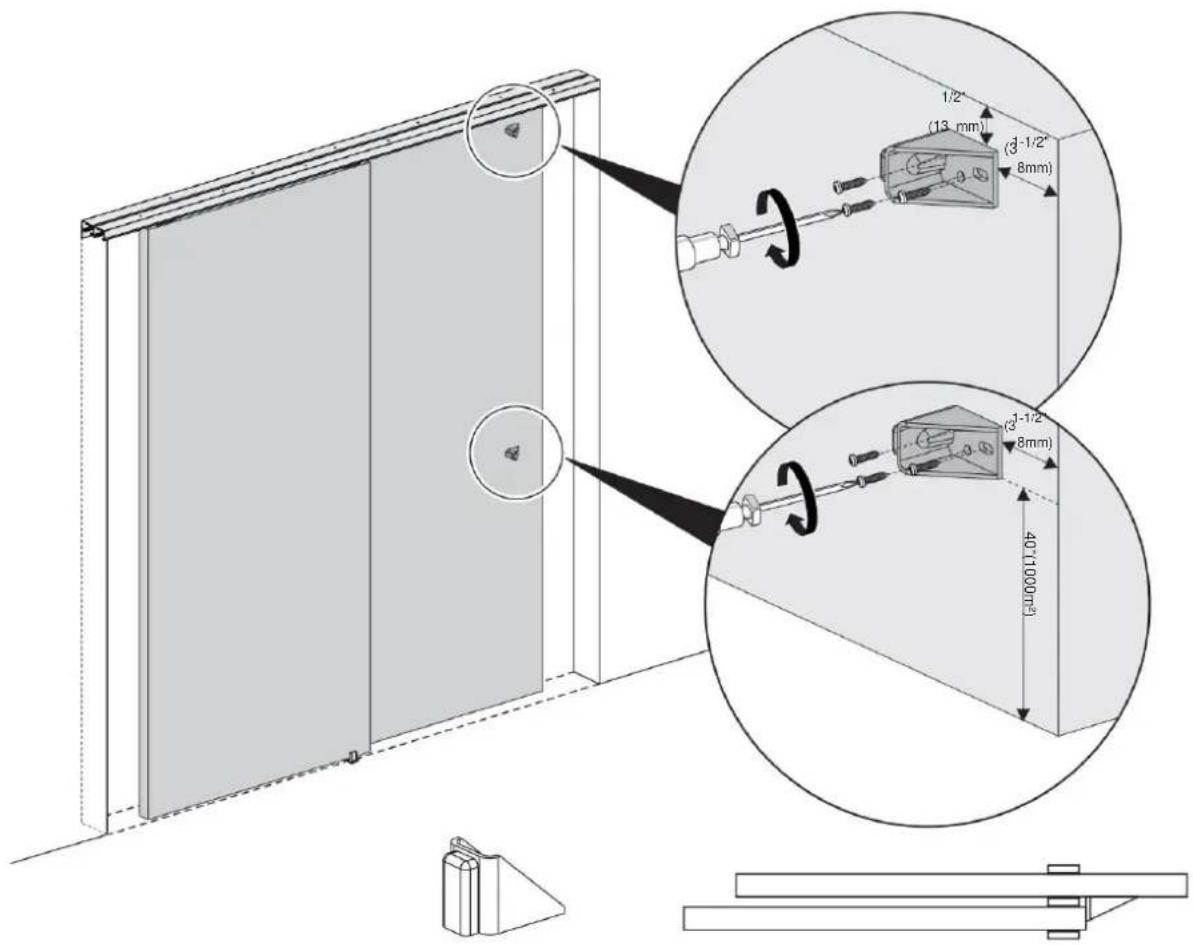

6 Stop installeren: Bevestig de sto aan de achterkant van de voordeur, 38 mm van de rand van de deur en 13 mm van de bovenkant (holle deur). (Massakeln) of 40 (1800mm) vanal de onderkant (massieve keh) deuren.

1. Vermijd langdurige blootstelling aan de zon om veroudering te voorkomen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
