Total Eclipse - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 x 50 x 45 cm
Débit d'aspiration	600 m³/h
Niveaux de puissance	3 niveaux
Éclairage	LED intégré
Filtre	Filtre à graisse en aluminium, lavable
Fonctionnement	Extraction ou recyclage
Niveau sonore	Max 65 dB
Installation	À installer au mur, nécessite un montage
Consommation énergétique	Classe énergétique B
Entretien	Nettoyage régulier du filtre et de la surface
Sécurité	Protection contre les surchauffes, installation conforme aux normes
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - Total Eclipse Klarstein

Comment installer la hotte Klarstein Total Eclipse ?

Pour installer la hotte Klarstein Total Eclipse, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation et de fixer la hotte solidement au mur ou à l'armoire selon les recommandations.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que l'alimentation électrique fonctionne. Si tout semble en ordre, essayez de réinitialiser l'appareil en débranchant la hotte pendant quelques minutes avant de la rebrancher.

Quel type de filtre dois-je utiliser pour la hotte Klarstein Total Eclipse ?

La hotte Klarstein Total Eclipse utilise des filtres à charbon pour le mode recyclage et des filtres métalliques pour le mode évacuation. Assurez-vous de remplacer les filtres régulièrement pour maintenir une performance optimale.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être nettoyés à la main avec de l'eau chaude savonneuse ou au lave-vaisselle. Les filtres à charbon ne peuvent pas être nettoyés et doivent être remplacés selon les recommandations du fabricant.

La hotte fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la hotte, surtout à des vitesses élevées. Si le bruit semble excessif ou inhabituel, vérifiez que rien n'entrave le moteur ou les pales du ventilateur.

Quelle est la puissance d'aspiration de la hotte Klarstein Total Eclipse ?

La hotte Klarstein Total Eclipse a une puissance d'aspiration allant jusqu'à 650 m³/h, ce qui la rend efficace pour la plupart des cuisines.

Comment régler la vitesse de la hotte ?

La hotte Klarstein Total Eclipse dispose de plusieurs niveaux de vitesse que vous pouvez ajuster à l'aide des commandes situées sur le panneau de contrôle. Appuyez sur le bouton de vitesse pour passer d'un niveau à un autre.

La lumière de la hotte ne fonctionne pas, que faire ?

Vérifiez d'abord l'ampoule pour voir si elle est grillée. Si c'est le cas, remplacez-la par une ampoule compatible. Si la lumière ne fonctionne toujours pas, vérifiez les connexions électriques ou contactez le service client.

Quels sont les dimensions de la hotte Klarstein Total Eclipse ?

Les dimensions de la hotte Klarstein Total Eclipse sont généralement de 90 cm de largeur, 50 cm de profondeur et 100 cm de hauteur. Vérifiez le manuel pour des spécifications précises.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange pour la hotte Klarstein Total Eclipse peuvent être achetées directement sur le site officiel de Klarstein ou auprès de revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces.

MODE D'EMPLOI Total Eclipse Klarstein

Nous vous félicitons d'avoir acheté cet appareil. Veuillez lire attentivement les instructions suivantes et les respecter afin d'éviter tout dommage potentiel. Nous déclinons toute responsabilité pour les dommages causés par le non-respect des instructions et une utilisation inappropriée. Scannez le code QR pour accéder au dernier manuel d'utilisation et à d'autres informations sur le produit.

Consignes de sécurité 54

Dimensions 56

Installation 58

Installation du filtre à charbon actif (en option) 61

Nettoyage et entretien 62

Dépannage 64

Fiche technique du produit 65

Remarques sur la protection de l'environnement 67

Informations sur le recyclage 67

Fabricant 67

FICHE TECHNIQUE

Numéro d'article 10046730, 10046731

Alimentation électrique 220-240 V ~ 50 Hz

Remarque : Vous pouvez acheter un filtre à charbon actif séparément pour cette hotte sous le numéro d'article 10032843. Veuillez consulter notre site web: www.klarstein.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les instructions avant d'utiliser l'appareil et conservez ce manuel en lieu sûr pour pouvoir vous y référer ultérieurement.
• Les travaux d'installation ne peuvent être effectués que par un électricien ou une personne qualifiée. Avant d'utiliser la hotte, assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la hotte correspondent à la tension et à la fréquence du réseau électrique de votre foyer.
• Nous déclinons toute responsabilité pour les dommages causés par une utilisation ou une installation incorrecte.
• Les enfants de moins de 8 ans ne doivent pas utiliser la hotte.
• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique ou similaire.
• Nettoyez régulièrement l'appareil et le filtre pour assurer le bon fonctionnement de l'appareil.
• Débranchez toujours la fiche d'alimentation de la prise avant de procéder au nettoyage.
• Nettoyez l'appareil en suivant scrupuleusement les instructions du mode d'emploi.
• Ne pas utiliser de feu ouvert sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, contactez le fabricant ou une entreprise spécialisée.
• Les enfants à partir de 8 ans et les personnes souffrant de troubles mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été informés en détail au préalable des fonctions et des précautions de sécurité par une personne responsable d'eux et s'ils comprennent les risques associés.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, une entreprise spécialisée agréée ou une personne de qualification similaire.
• Si la hotte est utilisée avec des cuisinières qui brûlent du gaz ou d'autres combustibles, la pièce doit être suffisamment ventilée.
• Ne pas faire de flambées sous la hotte aspirante.
• Attention : La surface de l'appareil peut devenir chaude pendant le fonctionnement.

Instructions importantes pour l'installation

• L'air ne doit pas être évacué dans un conduit utilisé pour l'extraction des gaz de combustion du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui renvoient seulement l'air dans la pièce).
• Respectez toutes les réglementations régionales relatives à l'installation des systèmes de ventilation.

Remarques importantes sur le fonctionnement de l'extraction d'air

MISE EN GARDE

Danger d'intoxication par les gaz d'échappement recyclés ! Ne pas faire fonctionner l'appareil en mode d'extraction d'air s'il est utilisé avec un foyer dépendant de l'air ambiant et qu'une circulation d'air suffisante n'est pas garantie.

Les foyers dépendant de l'air ambiant, tels que les chauffages au gaz, au mazout, au bois ou au charbon, les chaudières ou les chauffe-eau instantanés, aspirent l'air de la pièce et le conduisent à l'extérieur par un tuyau d'échappement ou une cheminée. En mode extraction, l'air est extrait de la cuisine et des pièces voisines. En l'absence d'une alimentation en air suffisante, une pression négative est créée. Les gaz toxiques provenant de la cheminée ou du tuyau d'échappement peuvent être aspirés dans les pièces à vivre.

• Assurez-vous qu'un apport d'air frais suffisant est garanti et que l'air peut circuler.
• Un caisson mural d'alimentation en air/d'évacuation d'air ne suffit pas à garantir le respect de la valeur limite.

Un fonctionnement sûr n'est possible que si la pression négative à l'emplacement du foyer ne dépasse pas 4 Pa (0,04 mbar). Cela est possible si l'air nécessaire à la combustion peut passer par des ouvertures non fermées dans les portes et les fenêtres, en association avec une boîte murale d'alimentation en air et d'évacuation d'air. Dans tous les cas, demandez à un ramoneur professionnel de vous conseiller et d'évaluer l'ensemble du système de ventilation de la maison. Le cas échéant, ils peuvent vous indiquer les mesures nécessaires pour la ventilation.

Si la hotte est utilisée exclusivement en mode recirculation, l'utilisation est possible sans restriction.

Note importante sur le démontage de l'appareil

• Le démontage est identique à l'installation/montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne pendant le démontage pour éviter les blessures.

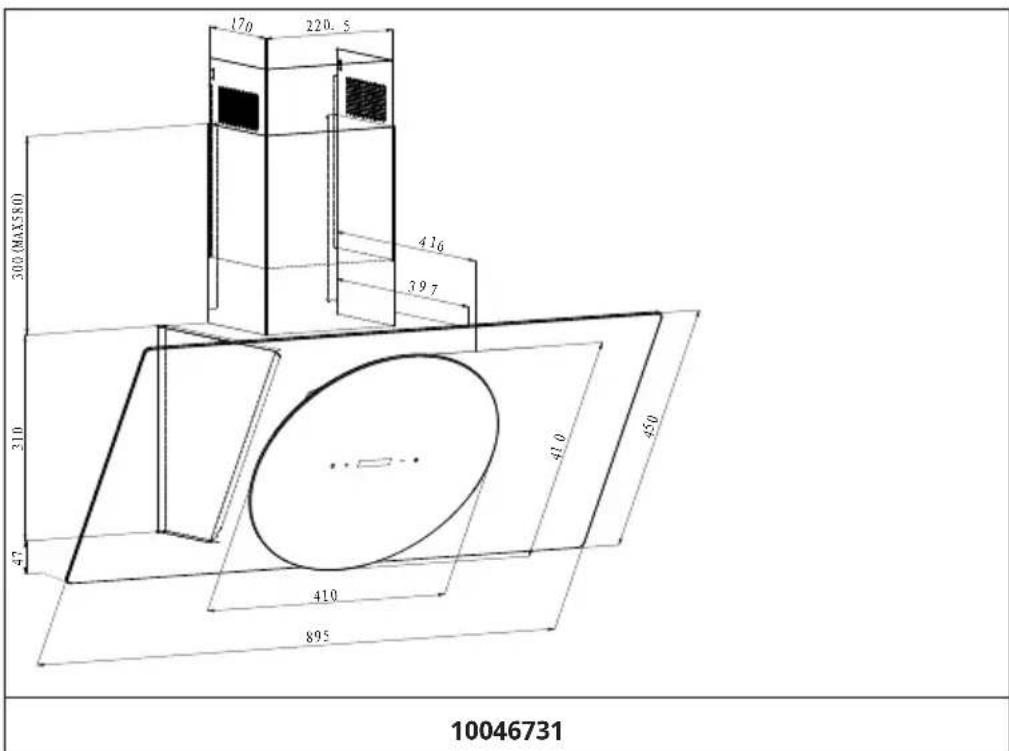

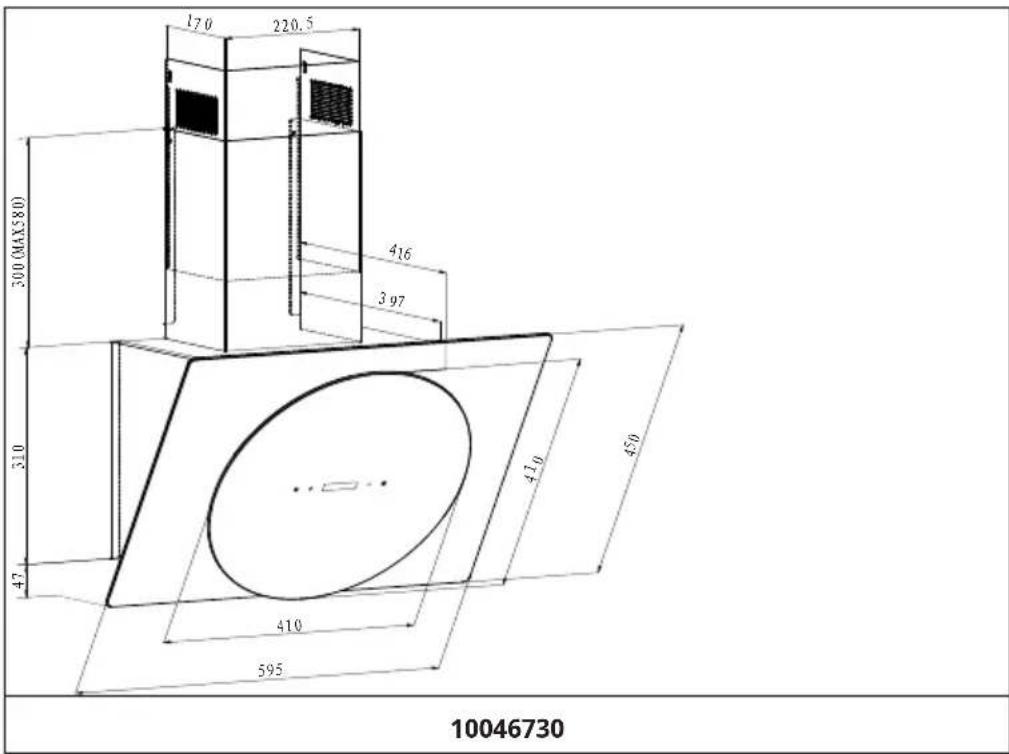

DIMENSIONS

170 220.5 300 (MAX580) 416 397 310 47 410 450 410 595 10046730

170 220.5 300 (MAX580) 416 397 310 47 410 450 410 895 10046731

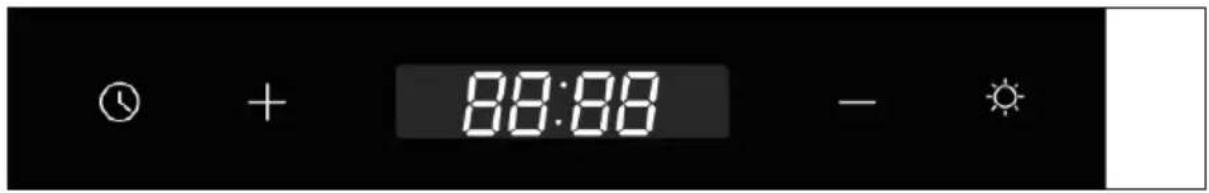

Panneau de contrôle

88:88 -

			Minuterie
			Augmenter
			Affichage
			Diminuer
			Éclairage/ Maintenez le bouton enfoncé pendant 3 secondes pour ajuster la température de couleur de l'éclairage.

INSTALLATION

Informations importantes avant l'installation de l'appareil

• Nettoyez soigneusement la zone avant et après l'installation afin d'éviter que de la poussière ou des débris de construction ne soient aspirés lors de la mise en service.
• Ne placez l'appareil que dans un endroit approprié.
  • Vérifiez la capacité de charge du mur.
  • Vérifier le cheminement des câbles électriques et autres sur et dans le mur ou le plafond afin qu'ils ne soien Figure 1
• Vérifier l'état et la capacité de charge des câbles électriques.
• Il est recommandé de faire installer l'appareil par un spécialiste.
• La hotte aspirante doit être installée à une hauteur de 65 à 75 cm au-dessus de la table de cuisson. Lors de l'installation, respectez strictement la distance minimale entre la table de cuisson et la hotte aspirante et suivez la description des étapes de travail dans la section « Montage mural » et toutes les autres instructions.

65cm 75cm

Pic1

Une fois la hauteur de la cheminée déterminée, placez le crochet et le support de cheminée interne à un endroit approprié et maintenez-les alignés. Fixer au mur à l'aide de vis (voir figure 2).

Support de cheminée intérieure

crochet

Figure 2

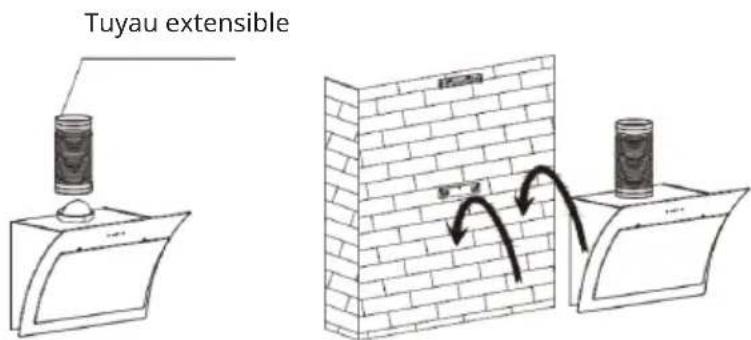

Fixez le tube d'extension à la hotte et placez la hotte sur le support (voir figure 3).

Tuyau extensible

Figure 3

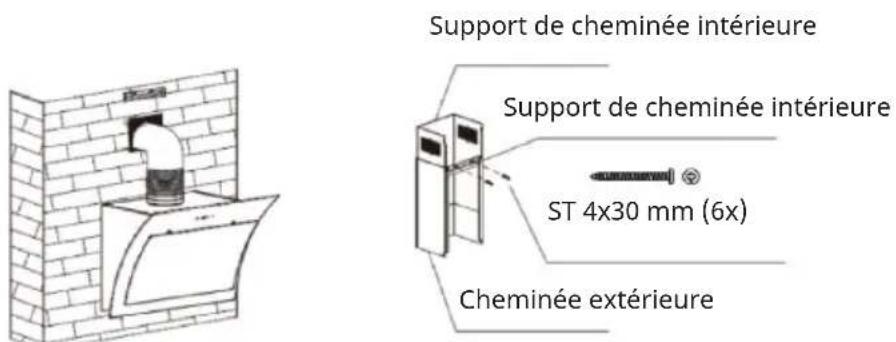

Fixez le tube extensible au trou et placez les deux cheminées ensemble sur le corps de la hotte (voir figure 4).

Support de cheminée intérieure Support de cheminée intérieure ST 4x30 mm (6x) Cheminée extérieure

Figure 4

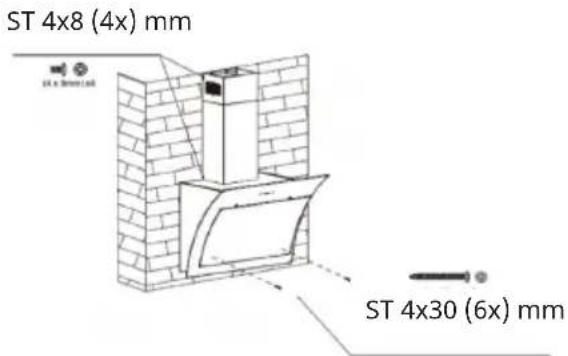

Vissez la cheminée intérieure au support de cheminée et fixez le corps à l'aide des vis de sécurité (voir figure 5).

ST 4x8 (4x) mm ST 4x30 (6x) mm

Figure 5

Conseils importants pour l'installation

• La hotte aspirante ne peut pas partager le même tuyau de ventilation d'air avec d'autres appareils tels que le tuyau de gaz, le tuyau d'air chaud et le tuyau d'air chaud.
• Le coude du tuyau de ventilation doit être ≥ 120^ , parallèle ou supérieur au point de départ et doit être raccordé au mur extérieur.

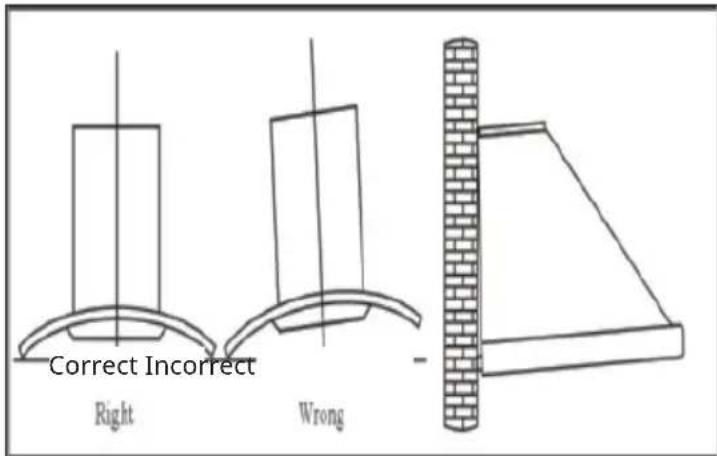

• Après l'installation, veillez à ce que la cheminée soit de niveau afin d'éviter l'accumulation de graisse à une extrémité.

Correct Incorrect Right Wrong

INSTALLATION DU FILTRE À CHARBON ACTIF (EN OPTION)

Remarque : Vous pouvez acheter un filtre à charbon actif séparément pour cette hotte sous le numéro d'article 10032843. Veuillez consulter notre site web : www.klarstein.fr

• Retirer le filtre à graisse métallique.
• Le filtre à charbon est monté en deux parties à droite et à gauche du moteur. Vérifier que les dents correspondent au sens de rotation du côté concerné.

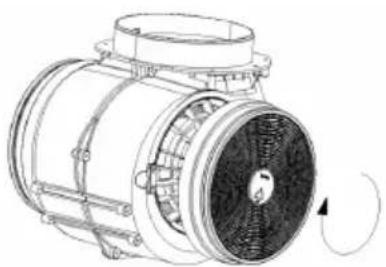

• Tournez le filtre à charbon actif sur le boîtier du moteur (généralement dans le sens des aiguilles d'une montre).

1	2
Le filtre à charbon actif peut être utilisé pour piéger les odeurs.	Pour installer le filtre à charbon actif, il faut d'abord démonter le filtre à graisse. Appuyer sur le verrou et le tirer vers le bas.
3
	Branchez le filtre à charbon actif dans l'appareil et tournez-le dans le sens des aiguilles d'une montre. Répétez l'opération de l'autre côté. Assurez-vous que le filtre est bien verrouillé. Dans le cas contraire, il pourrait se desserrer et présenter un danger. Lorsque le filtre à charbon actif est fixé, la puissance d'aspiration est réduite.

Remarque : Les illustrations sont données à titre indicatif. Le produit réel peut différer légèrement.

NETTOYAGE ET ENTRETIEN

Nettoyage annuel du filtre actif

Ce filtre retient les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

Nettoyage mensuel du filtre à graisse

Nettoyer le filtre tous les mois permet d'éviter tout risque d'incendie. Le filtre recueille les graisses, les fumées et les poussières, ce qui a une incidence directe sur l'efficacité de la hotte aspirante. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) s'accumulent sur le filtre. Nettoyez-le avec un détergent ménager.

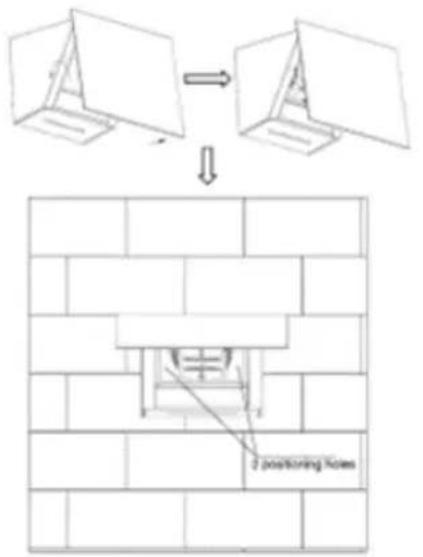

Démontage du panneau avant de la hotte pour nettoyer ou remplacer le filtre à graisse :

- Inspectez le panneau avant de la hotte murale pour identifier les mécanismes qui la maintiennent en place. Il peut s'agir de vis, de clips ou d'autres fixations situées le long des bords ou des coins du panneau.

- Selon le type de mécanismes de retenue, utiliser les outils appropriés. Pour les vis, vous aurez besoin d'un tournevis compatible avec le type de tête de vis. Pour les clips, un tournevis à tête plate ou un outil similaire peut être nécessaire pour les ouvrir.

- S'il y a des vis, desserrez-les avec précaution et retirez-les en les tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elles soient complètement dégagées du panneau. S'il y a des clips, ouvrez-les délicatement pour libérer le panneau.

- Une fois les mécanismes de fixation desserrés ou retirés, tirez doucement sur le panneau avant pour l'éloigner de la hotte. Appliquez une pression régulière et évitez de forcer pour ne pas endommager le panneau ou la hotte elle-même. Si le panneau est coincé, agitez-le doucement d'avant en arrière tout en l'éloignant de la hotte jusqu'à ce qu'il se libère.

- Après avoir retiré le panneau avant, mettez-le de côté dans un endroit sûr où il ne risque pas d'être endommagé. Prenez note de son orientation et de toute instruction spécifique pour la réinstallation.

- Une fois le panneau avant retiré, vous avez accès aux composants intérieurs de la hotte pour l'entretien ou les réparations. Nettoyez soigneusement le panneau si nécessaire et inspectez l'intérieur à la recherche de débris ou de dommages qui pourraient nécessiter une intervention.

Défaut Cause possible	Solution
La lumière s'allume, mais le moteur ne fonctionne pas.	Une pale est bloquée. Sup	primez le blocage.
	Le condensateur est endommagé.	Remplacez le condensateur.
	Le moteur bloqué, roulement endommagé.	Remplacez le moteur.
	Le moteur interne est éteint ou une mauvaise odeur se dégage du moteur.	Remplacez le moteur.
Ni l'éclairage ni le moteur ne fonctionnent.	Éclairage endommagé. Rem	mplacer les lampes.
	Le cordon d'alimentation est desserré.	Connector les fils selon le schéma électrique.
La hotte vibre. Une pale est	endommagée et provoque des vibrations.	Remplacer la pale.
	Le moteur n'est pas bien fixé.	Fixez correctement le moteur.
	Le boîtier n'est pas bien fixé.	Fixer fermement le boîtier.
Aspiration insuffisante La distance entre le boîtier et la plaque de gaz est trop grande.		Réajustez la distance.
		Courants d'air dus à des portes ou des fenêtres ouvertes.

FICHE TECHNIQUE DU PRODUIT

Fiche de produit

Règlement délégué (UE) 65/2014

Nom du fournisseur ou marque commerciale Klarstein

Référence du modèle 10046730

Consommation annuelle d'énergie 35,9 kWh/an

Classe d'efficacité énergétique A

Efficacité fluidodynamique 26,7

Classe d'efficacité fluidodynamique B

Efficacité lumineuse 33,0 Lux/W

Classe d'efficacité lumineuse A

Efficacité de filtration des graisses 64,5 %

Classe d'efficacité de filtration des graisses E

Débit d'air (vitesse minimale en fonctionnement normal) 410 m³/h

Débit d'air (vitesse maximale en fonctionnement normal) 541 m³/h

Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal) 57 dB

Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal) 64 dB

Consommation d'électricité en mode «veille» (W) 0,77 W

Modèle mis sur le marché de l'Union du 01/01/2025.

Numéro d'enregistrement EPREL: 2191023

https://eprel.ec.europa.eu/qr/2191023

Règlement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046731
Consommation annuelle d'énergie 35,9 kWh/an
Classe d'efficacité énergétique A
Efficacité fluidodynamique 26,7
Classe d'efficacité fluidodynamique B
Efficacité lumineuse 30,0 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 68,0 %
Classe d'efficacité de filtration des graisses D
Débit d'air (vitesse minimale en fonctionnement normal) 410 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 541 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	57 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	64 dB
Consommation d'électricité en mode «arrêt» (W) 0,47 W
Consommation d'électricité en mode «veille» (W)	0,77 W

Modèle mis sur le marché de l'Union du 01/01/2025.

Numéro d'enregistrement EPREL: 2212277

https://eprel.ec.europa.eu/qr/2212277

• Assurez-vous qu'il y a suffisamment d'air pendant la cuisson afin que la hotte puisse fonctionner efficacement et avec un faible niveau sonore.
• Réglez la vitesse du ventilateur en fonction de la quantité de vapeur produite pendant la cuisson. N'utilisez le mode intensif qu'en cas de nécessité. Plus la vitesse du ventilateur est faible, moins vous consommez d'énergie.
• Si de grandes quantités de vapeur sont produites lors de la cuisson, sélectionnez à temps une vitesse de ventilateur plus élevée. Si la vapeur de cuisson s'est déjà répandue dans toute la cuisine, la hotte doit fonctionner plus longtemps.
• Éteignez la hotte lorsqu'elle n'est plus nécessaire.
• Éteignez l'éclairage lorsqu'il n'est plus nécessaire.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'accroître l'efficacité du système de ventilation et de prévenir les risques d'incendie.
• Mettez toujours un couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

[e-mail]

Importateur pour la Grande Bretagne :
