Beretta Premium - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante îlot
Marque	Klarstein
Modèle	Beretta Premium
Numéros d'article	10045488, 10045489, 10045490
Alimentation	220-240 V ~ 50/60 Hz
Classe d'efficacité énergétique	A++
Consommation annuelle d'énergie	22,2 kWh/an
Débit d'air maximal (vitesse intensive)	581 m³/h
Débit d'air normal (vitesses 1-3)	367 m³/h
Niveau sonore (basse vitesse)	48 dB
Niveau sonore (vitesse intensive)	65 dB
Efficacité de capture des graisses	70,1 % (classe D)
Efficacité lumineuse	37 Lux/W (classe A)
Nombre de vitesses	4 (basse, moyenne, haute, booster)
Fonction arrêt différé	Oui, 5 minutes
Éclairage	LED intégré
Hauteur d'installation recommandée	65-85 cm (selon type de cuisinière)
Dimensions (L x P x H)	900 x 500 x 755-1340 mm
Matériau	Acier inoxydable
Filtre à graisse	Métallique, lavable au lave-vaisselle (mensuel)
Filtre à charbon actif (optionnel)	Pour mode recyclage
Mode d'évacuation	Extraction ou recyclage
Classe d'efficacité dynamique des fluides	A (41,1)
Sécurité	Arrêt automatique en cas de surchauffe (non spécifié dans la notice, mais supposé)

FOIRE AUX QUESTIONS - Beretta Premium Klarstein

Comment installer la hotte Beretta Premium ?

L'installation doit être effectuée par un électricien qualifié. Fixez la plaque de plafond, montez la cornière et le cylindre décoratif selon les étapes du manuel. La hotte doit être installée à une hauteur de 65-85 cm au-dessus de la table de cuisson. Assurez-vous que le conduit d'évacuation est droit et court pour une performance optimale.

Quelle est la hauteur idéale entre la hotte et la cuisinière ?

Pour les plaques vitrocéramiques, la hauteur recommandée est de 65 cm ; pour les cuisinières à gaz, 75 cm ; pour les poêles à charbon/fioul/bois, 85 cm.

Comment nettoyer les filtres à graisse ?

Nettoyez le filtre à graisse mensuellement avec de l'eau et du liquide vaisselle, ou au lave-vaisselle. Laissez sécher à l'air libre avant de le remettre en place.

Que faire si le ventilateur ne fonctionne pas alors que l'éclairage est allumé ?

Vérifiez si les pales du ventilateur sont bloquées. Si oui, éteignez l'appareil et faites-le réparer par un professionnel. Le moteur peut être endommagé.

Comment activer la fonction booster ?

Maintenez la touche ✝ enfoncée. L'icône clignote et la hotte passe en vitesse intensive pendant 5 minutes, puis revient automatiquement au niveau 3.

Comment régler l'arrêt différé ?

Maintenez les deux touches vitesse basse et vitesse moyenne enfoncées pour programmer un arrêt automatique après 5 minutes. Pour annuler, maintenez-les à nouveau enfoncées.

Puis-je utiliser la hotte en mode recyclage sans conduit extérieur ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon actif (non fourni). Installez le filtre à charbon selon les instructions.

Que faire si la hotte vibre fortement ?

Vérifiez que la pale du ventilateur n'est pas endommagée, que le moteur est bien fixé et que la hotte est correctement accrochée au support. Ajustez ou faites réparer par un professionnel.

Comment remplacer l'ampoule de l'éclairage ?

L'éclairage est généralement à LED intégré. Si l'ampoule est hors service, contactez le fabricant ou un électricien pour un remplacement de type identique. Débranchez l'appareil avant toute intervention.

Quels sont les réglages de vitesse disponibles ?

La hotte dispose de 4 vitesses : basse (1), moyenne (2), haute (3) et booster (vitesse intensive temporaire). Utilisez les touches dédiées pour chaque réglage.

MODE D'EMPLOI Beretta Premium Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit.

Consignes de sécurité 34

Installation 36

Panneau de commande et fonctions des touches 43

Nettoyage et maintenance 43

Ddépannage 44

Fiche de données produit 45

Remarques sur la protection de l'environnement 46

Informations sur le recyclage 46

Fabricant et importateur (GB) 46

FICHE TECHNIQUE

Numéro d'article 10045488, 10045489, 10045490

Alimentation 220-240 V ~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez le mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage ne doivent être effectués que par un électricien ou une personne qualifiée. Avant d'utiliser la hotte, assurez-vous que la tension (V) et la fréquence (Hz) indiquées sur la hotte correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation domestique.
• Nous déclinons toute responsabilité pour les dommages causés par une utilisation ou une installation incorrecte.
• Les enfants de moins de 8 ans ne sont pas autorisés à utiliser la hotte.
• L'appareil n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et à des environnements similaires.
• Nettoyez l'appareil et les filtres régulièrement pour qu'il continue de fonctionner efficacement.
• Débranchez toujours la fiche de la prise avant le nettoyage.
• Nettoyez l'appareil exactement comme indiqué dans le mode d'emploi.
• Ne pas utiliser de flamme nue sous la hotte.
• Si l'appareil ne fonctionne pas normalement, contactez le fabricant ou un spécialiste.
• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés
• Si le cordon d'alimentation ou la fiche sont endommagés, ils doivent être remplacés par le fabricant, une entreprise spécialisée agréée ou une personne de qualification similaire.
• Si la hotte est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, la ventilation de la pièce doit être suffisante.
• Ne faites pas de flambée sous la hotte.
• Attention : la surface peut devenir très chaude pendant le fonctionnement.

Importants conseils d'installation

• L'air ne doit pas être acheminé vers une évacuation de fumée utilisée pour extraire les gaz de combustion du gaz ou d'autres combustibles (ne s'applique pas aux appareils qui ne font que faire circuler de l'air dans la pièce).
• Respectez toutes les réglementations locales pour l'installation de systèmes de ventilation.

Remarques importantes pour l'utilisation en extraction d'air

MISE EN GARDE

Risque d'intoxication par ré-aspiration de gaz de combustion Ne jamais utiliser la fonction d'extraction de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si un apport suffi sant en air frais n'est pas garanti.

Les foyers dépendants de l'air ambiant tels que les systèmes de chauff age au gaz, au fuel, au bois ou au charbon, les chauff e-eaux électriques, les chaudières, extraient l'air de la pièce et le rejette à l'extérieur par un conduit d'évacuation. En mode d'extraction d'air, l'air est extrait de la cuisine et des pièces voisines. Une aération insuffi sante conduit à une dépressurisation. Les gaz toxiques de la cheminée ou du conduit d'évacuation peuvent être aspirés dans la pièce.

• Veillez à ce qu'il y ait toujours une quantité suffi sante d'air frais qui puisse circuler.
• Un puits mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un puits mural d'aspiration/d'évacuation. Dans tous les cas, demander conseil auprès d'un ramoneur concernant la circulation de l'air dans l'ensemble du bâtiment. Si nécessaire, il pourra vous indiquer les mesures de ventilation nécessaires.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarque importante pour le démontage de l'appareil

• Le démontage de l'appareil se fait dans l'ordre inverse de l'installation.
• Pour démonter l'appareil, faites-vous aider d'une autre personne pour éviter de vous blesser.

INSTALLATION

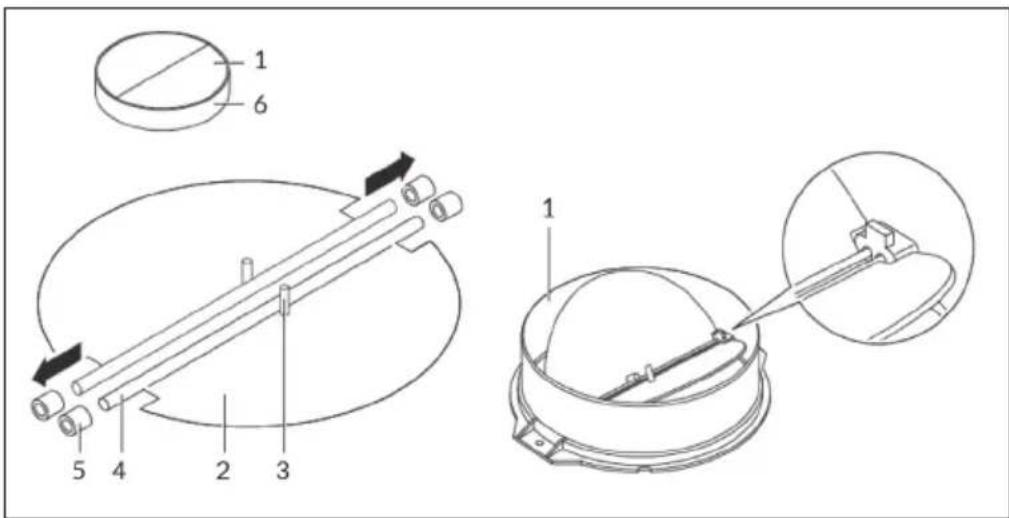

Montage du clapet anti-retour

Si la hotte possède pas de clapet anti-retour pré-installé, installez les pièces comme suit :

1 Installez la première moitié (2) dans le boîtier (6).
2 La goupille(3) doit pointer vers le haut.
3 L'axe (4) s'insère dans les trous (5) du boîtier.
4 Répétez toutes les étapes pour la deuxième moitié du clapet.

Si vous disposez d'une extraction vers l'extérieur, vous pouvez installer la hotte comme indiqué sur l'image de droite. Le conduit d'extraction doit avoir un diamètre d'au moins 150 mm et être en émail, en aluminium ou en un tuyau flexible résistant à la chaleur.

• Avant de commencer l'installation, éteignez l'appareil et débranchez la fiche.
• La hotte doit être installée à une hauteur de 65-85 cm au-dessus de la table de cuisson.

Anneaux/plaques chauffantes en vitrocéramique	65 cm
Cuisinière à gaz 75 cm
Poêle à charbon/fioul/bois 85 cm

Installation avec extraction

Remarque : Respectez les consignes de sécurité et d'utilisation de l'appareil en cas d'extraction d'air vers l'extérieur. Lorsque la hotte aspirante fonctionne en même temps qu'un appareil tirant son énergie d'une source autre que l'électricité, la dépression dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).

Installation en mode recyclage d'air

Si vous ne disposez pas d'une extraction vers l'extérieur, vous n'avez pas besoin de conduit. L'installation correspond au mode d'extraction vers l'extérieur.

Remarques importantes pour l'installation de conduits d'évacuation d'air

Respectez strictement les règles suivantes afin d'obtenir une extraction d'air optimale : Le non-respect de ces instructions de base réduira les performances de la hotte et augmentera son niveau sonore.

• Le conduit d'évacuation doit être droit et aussi court que possible.
• N'utilisez pas un conduit d'évacuation plus petit et ne le rétrécissez pas.
• Lorsque vous utilisez un conduit d'évacuation, il doit toujours être posé de manière étanche afin de minimiser la perte de pression.
• Tous les travaux d'installation ne doivent être effectués que par un électricien ou une personne qualifiée.
• Ne branchez pas le conduit d'évacuation de la hotte à un système de ventilation existant et utilisé pour un autre appareil, tel qu'une cheminée par exemple.
• L'angle de courbure du tuyau d'évacuation ne doit pas être inférieur à 120°. Alignez le tube horizontalement. Le conduit peut aussi monter du point de départ et être dirigé vers un mur extérieur.
• Après l'installation, veillez à ce que la hotte soit fixée à l'horizontale afin d'éviter une accumulation de graisse d'un seul côté.
• Vérifiez que le conduit d'échappement choisi pour l'installation est conforme aux normes en vigueur et est résistant au feu.

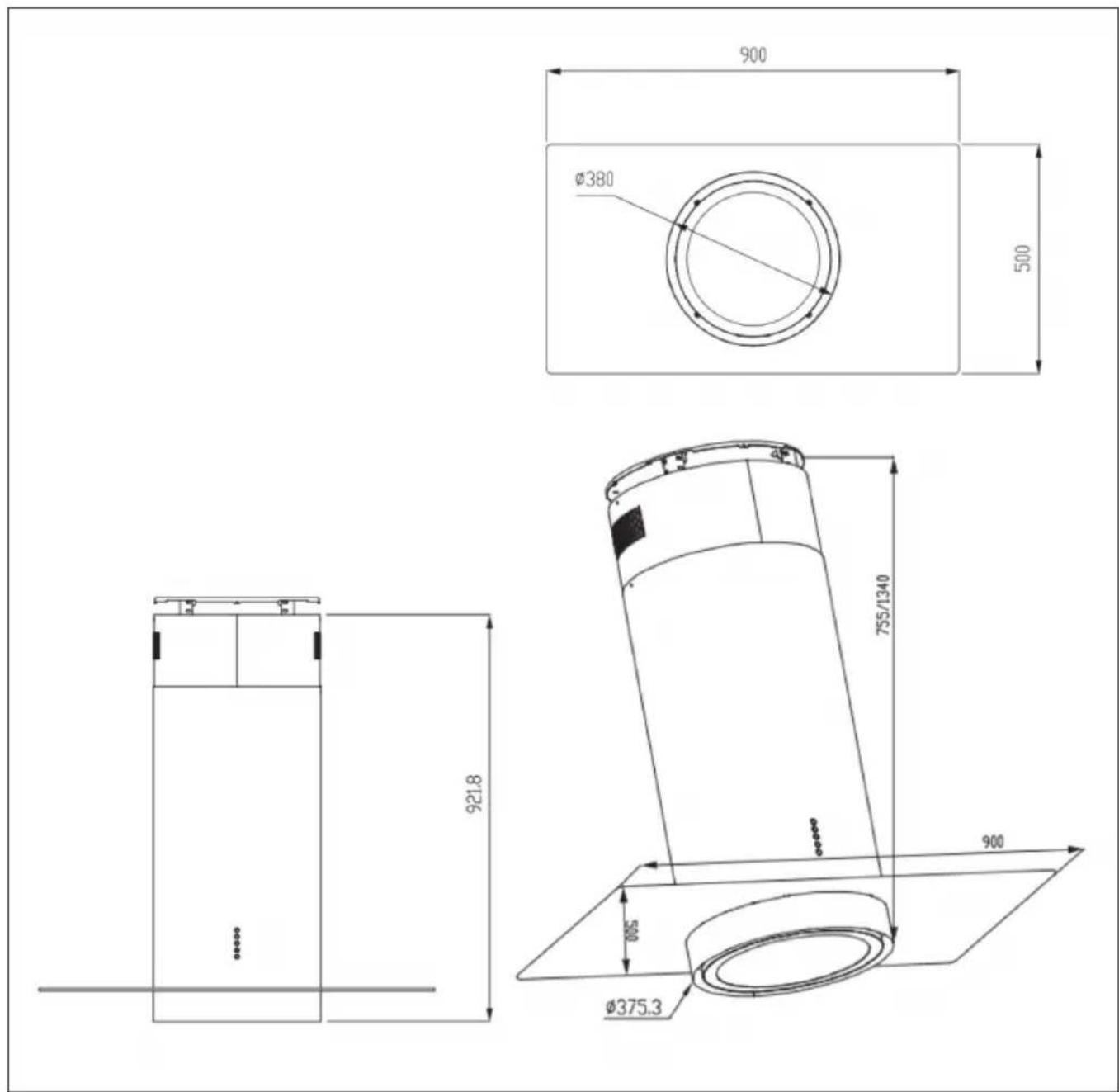

Dimensions

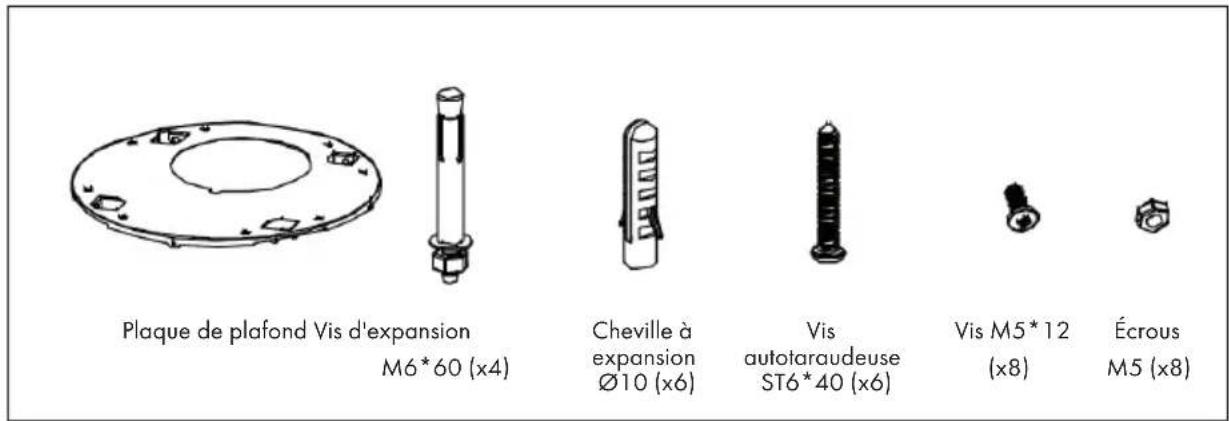

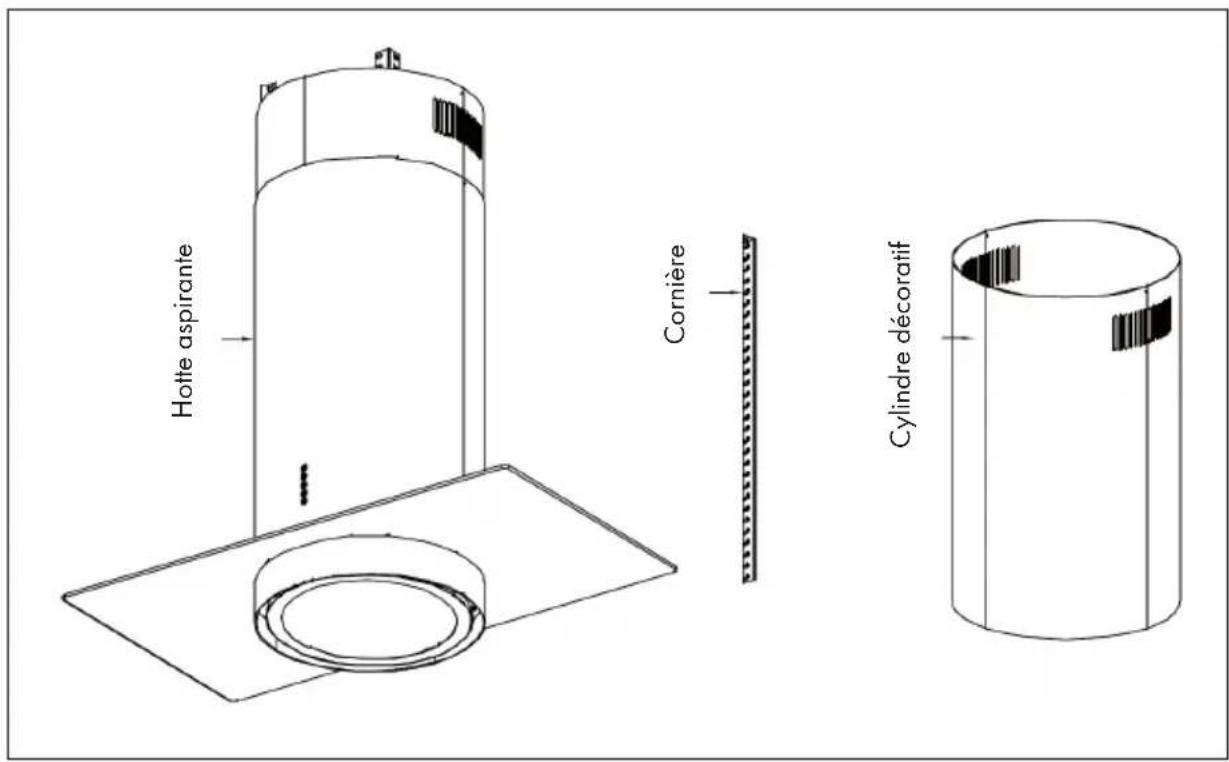

Pièces et étapes d'installation

1 Retirez d'abord les deux vis ST4*8 des dents triangulaires.
2 Abaissez le cylindre décoratif supérieur.
3	Retirez les quatre vis de montage M5*12 de la plaque de plafond. Retirez la plaque de plafond pour percer des trous pour le montage au plafond.
4	Retirez les quatre vis de fixation M5*12 et les quatre écrous M5 de la cornière pour régler la hauteur du corps de la machine.
(5) (6)
5	Selon les exigences d'installation et les dimensions de la structure, ajustez la position de la cornière en hauteur pour trouver la taille appropriée à la hauteur de la structure.
6 Fixez la cornière avec huit vis M5*12 et huit écrous M5.
(7) (8)
7	Placez d'abord la plaque de plafond à la position d'installation du plafond. Utilisez un foret ∅8 pour percer des trous à l'emplacement prévu. Après le perçage, utilisez six vis autotaraudeuses ST6*40 ou quatre vis à expansion M6*60 pour fixer la plaque de plafond.
8	La plaque de plafond peut être fixée avec des vis autotaraudeuses ST6*40 ou des vis à expansion M6*60.

(9)
9	Après avoir fixé la plaque au plafond, fixez l'ensemble de la machine à la plaque de plafond à l'aide de huit vis M5*12.
10	Soulevez le cylindre décoratif supérieur et fixez-le avec deux vis ST4*8.

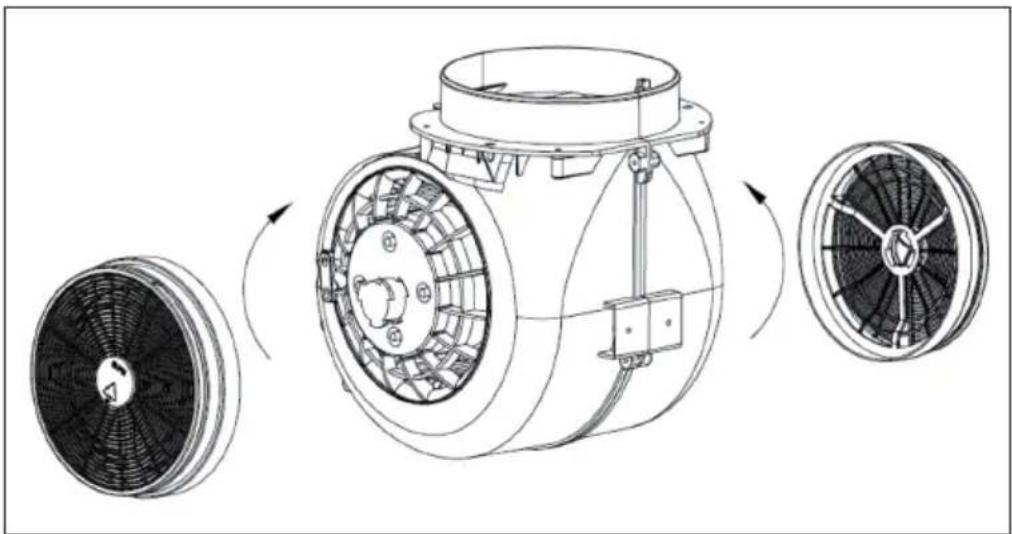

Installation du filtre à charbon actif

	Appuyez sur cette touche pour allumer ou éteindre le moteur.
	Réglage de la vitesse la plus basse.
	Réglage de la vitesse moyenne.
	Réglage de la vitesse élevée.
	Allumer/éteindre éclairage.

Fonction booster

Pour activer la fonction booster, maintenez la touche ✝. L'icône ✝ lignote. Après 5 minutes, la vitesse passe automatiquement au niveau 3.

Arrêt différé

Maintenez les deux touches et pour régler un délai de 5 minutes. Maintenez les touches longtemps pour annuler le délai.

NETTOYAGE ET MAINTENANCE

Éteignez la hotte avant le nettoyage et l'entretien et débranchez la fiche de la prise. Les surfaces extérieures sont sensibles aux rayures et aux taches. N'utilisez ainsi pas de produits abrasifs pour le nettoyage et essuyez les résidus de substances alcalines ou acides (jus de citron, vinaigre) immédiatement après le nettoyage.

Surfaces en acier inoxydable

L'acier inoxydable doit être régulièrement nettoyé pour garantir une longue durée de vie. Utilisez pour ce faire des produits pour acier inoxydable. Essuyez toujours dans le sens du grain de l'acier inoxydable pour éviter toutes rayures.

Interface du panneau de commande

Le panneau de commande peut être nettoyé à l'aide d'un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon sec et doux pour éliminer l'humidité excessive après le nettoyage.

Nettoyage mensuel des filtres à graisse

Nettoyez le filtre à graisse tous les mois pour éviter les risques d'incendie. Les graisses, la fumée et la poussière s'accumulent dans le filtre qui influence ainsi l'efficacité de la hotte. Si le filtre n'est pas nettoyé, des résidus de graisse s'y accumulent. Nettoyez le filtre avec de l'eau et un peu de liquide vaisselle et laissez-le ensuite sécher à l'air libre.

DDÉPANNAGE

Problème Cause possible	Solution
L'éclairage est allumé mais le ventilateur ne fonctionne pas	Les pales du ventilateur sont bloquées.	Éteignez l'appareil et faites-le réparer par un personnel qualifié exclusivement.
	Le moteur est endommagé.
L'éclairage et le ventilateur ne fonctionnent pas.	L'ampoule est hors service.	Remplacez l'ampoule par une ampoule du même type.
	Le câble d'alimentation est mal branché.	Branchez correctement le câble dans la prise.
L'appareil vibre fortement	La pale du ventilateur est endommagée.	Éteignez l'appareil et faites-le réparer par un personnel qualifié exclusivement.
	Le moteur du ventilateur n'est pas bien fixé.
	L'appareil n'est pas bien accroché au support.	Retirez l'appareil du support et fixez-le correctement sur le support.
La puissance d'aspiration n'est pas bonne	La distance écart entre la table de cuisson et la hotte aspirante est trop grande.	Ajustez l'écart à 65 - 75 cm.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591: 1997 + A1: 2006 + A2: 2011 + A11: 2014 + A12: 2015

Numéro d'article 10045488, 10045489, 10045490
Description Symbole Valeur Unité
Consommation annuelle d'énergie	hotteAEC 22,2 kWh/an
Classe d'efficacité énergétique A++
Efficacité dynamique des fluides FDE	hotte	41,1
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hotte	37,0 Lux/W
Classe d'efficacité lumineuse A
Degré de capture des graisses GFE	hotte	70,1 %
Classe d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou à vitesse rapide		367 m^3/h
Débit d'air en fonctionnement au niveau intensif ou à haute vitesse		581 m^3/h
Niveau sonore A aux vitesses minimale et maximale disponibles en fonctionnement normal		48 dB
Niveau sonore A en fonctionnement au niveau intensif ou à vitesse rapide		65 dB
Consommation à l'arrêt P	o	0,49 W
Coordonnées de contact Chal-Tec	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

REMARQUES SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif si besoin seulement. Plus la vitesse de ventilation est faible, plus la consommation d'énergie est faible.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation au bon moment. Si la vapeur de cuisson s'est déjà répandue dans la cuisine, la hotte devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

Si l'élimination des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage PIÈCEique qu'il ne doit pas être mis au rebut avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électOIniques. En respectant des règles de recyclage, vous pOItégez l'enviOInnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce pOIduit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.

Importateur pour la Grande Bretagne :
