MANUALE UTENTE Beretta Premium Klarstein

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Pannello di controllo e tasti funzione 57

Pulizia e manutenzione 57

Risoluzione dei problemi 58

Scheda informativa del prodotto 59

Note per la tutela dell'ambiente 60

Avviso di smaltimento 60

Produttore e importatore (UK) 60

DATI TECNICI

Numero articolo 10045488, 10045489, 10045490

Alimentazione 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un uso improprio e da un'installazione errata della cappa aspirante.
• I bambini di età inferiore agli 8 anni non possono usare la cappa aspirante.
• Il dispositivo non è idoneo per un uso commerciale, ma solo domestico e in ambienti simili.
• Pulire regolarmente il dispositivo e il filtro, in modo da garantire un funzionamento efficiente.
• Staccare sempre la spina dalla presa elettrica prima di pulire il dispositivo.
• Pulire il dispositivo esattamente come indicato nel manuale.
  • Non utilizzare fiamme libere sotto la cappa aspirante.
• Se il dispositivo non funziona in modo corretto, rivolgersi al produttore o ad un'azienda specializzata.
• Bambini a partire da 8 anni e persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro supervisione sulle modalità d'uso e sulle procedure di sicurezza e comprendono i rischi associati.
• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualifica equivalente.
• Se la cappa aspirante viene usata con fornelli che bruciano gas o combustibili, la stanza deve essere adeguatamente ventilata.
• Non cucinare alimenti alla fiamma (flambè) sotto la cappa aspirante.
• Attenzione: le superfici del dispositivo possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che riportano solo aria nella stanza).
• Rispettare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

Note importanti sulla modalità di scarico dell'aria

AVVERTENZA

pericolo di intossicazione da gas di scarico riaspirati! Non accendere il dispositivo in funzione di scarico mentre è attivo un impianto di riscaldamento che sfrutta l'aria dell'ambiente e se non è presente una ventilazione suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria dell'ambiente (ad es. stufe a gas, a gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), aspirano l'aria dalla stanza e la conducono all'esterno attraverso un tubo o una canna di scarico. In modalità di scarico, l'aria viene aspirata dalla cucina e dalle stanze adiacenti. In caso di ventilazione insuffi ciente, si crea una depressione. I gas tossici dalla canna o dal tubo di scarico possono essere riaspirati nei locali abitativi.

• Assicurarsi che ci sia sempre un affl usso di aria fresca suffi ciente e che l'aria possa circolare.
• La cassetta a muro per affl usso o scarico dell'aria non è suffi ciente a garantire l'osservanza del valore limite.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per affluusso o scarico. Si consiglia in ogni caso di rivolgersi ad un esperto di impianti di areazione in grado di fornire valutazioni sull'intero sistema di ventilazione della casa. Se necessario, il tecnico può indicare le misure necessarie per una corretta ventilazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/montaggio.
• Al fi ne di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.

INSTALLAZIONE

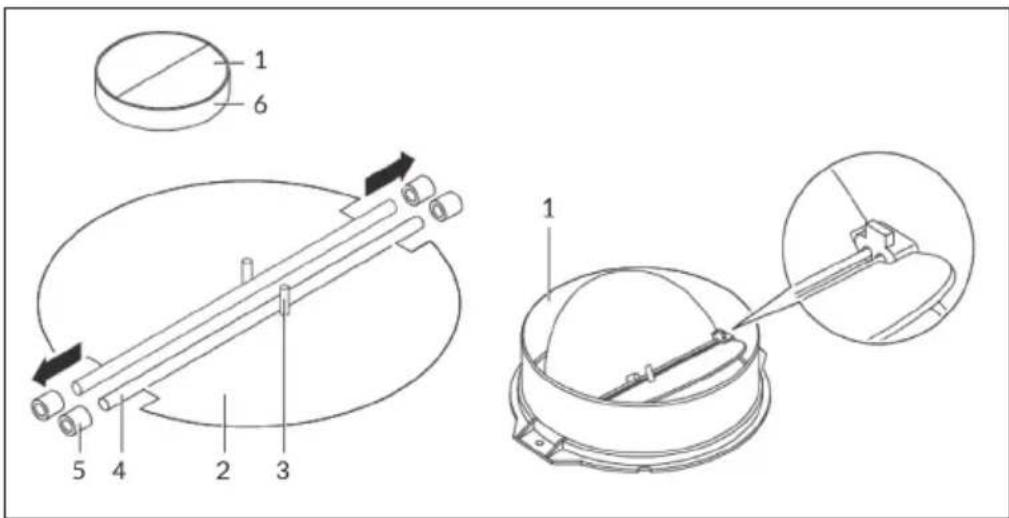

Montaggio della valvola di non ritorno

Se la cappa aspirante non è dotata di una valvola di non ritorno preassemblata, installare i pezzi nel modo seguente:

1 Montare la prima metà (2) nell'alloggiamento (6).
2 Il perno (3) deve essere rivolto verso l'alto.
3 Inserire l'asse (4) nei fori (5) presenti nell'alloggiamento.
4 Ripetere tutti i passaggi per la seconda metà della valvola di non ritorno.

Se si dispone di uno scarico verso l'esterno, installare la cappa aspirante come mostrato nella figura a destra. Il canale di scarico deve avere un diametro di almeno 150 mm ed essere fatto di smalto, alluminio o composto da un tubo flessibile e resistente al calore.

• Prima dell'installazione, spegnere il dispositivo e staccare la spina.
• Installare la cappa aspirante ad un'altezza di 65-85 cm sopra il piano cottura.

Anelli/piastre riscaldanti in vetroceramica	65 cm
Piano cottura a gas 75 cm
Stufa a carbone/olio/legna 85 cm

Installazione con scarico all'esterno

Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente a un altro dispositivo che trae energia da una fonte diversa dalla corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10-5 Bar).

Installazione con ricircolo dell'aria

Se non si dispone di uno scarico esterno, non è necessario un tubo di scarico. L'installazione è la stessa dell'installazione con ventilazione esterna.

Note importanti per l'installazione dei tubi di scarico dell'aria

Rispettare assolutamente le seguenti regole per garantire una perfetta aspirazione dell'aria. Il mancato rispetto di queste disposizioni riduce le prestazioni e incrementa la rumorosità della cappa aspirante.

• Assicurarsi che il tubo di scarico sia dritto e più corto possibile.
• Non utilizzare un tubo di scarico più piccolo e non costringerlo.
• Se si usano tubi flessibili, assicurarsi che siano ben tesi per ridurre la perdita di pressione.
• L'installazione deve essere eseguita da un elettricista qualificato o da una persona con le capacità necessarie.
• Non collegare il tubo di scarico della cappa a un sistema di ventilazione già presente che viene utilizzato per un altro dispositivo, ad es. un camino.
• La curvatura del tubo di scarico non deve essere inferiore a 120°. Posizionare il tubo orizzontalmente. In alternativa, il tubo dovrebbe salire dal punto di attacco ed essere condotto ad una parete esterna.
• Dopo l'installazione, assicurarsi che la cappa aspirante sia in bolla per evitare l'accumulo di grasso su un solo lato.
• Assicurarsi che il tubo di scarico scelto per l'installazione sia ignifugo e conforme alle norme vigenti.

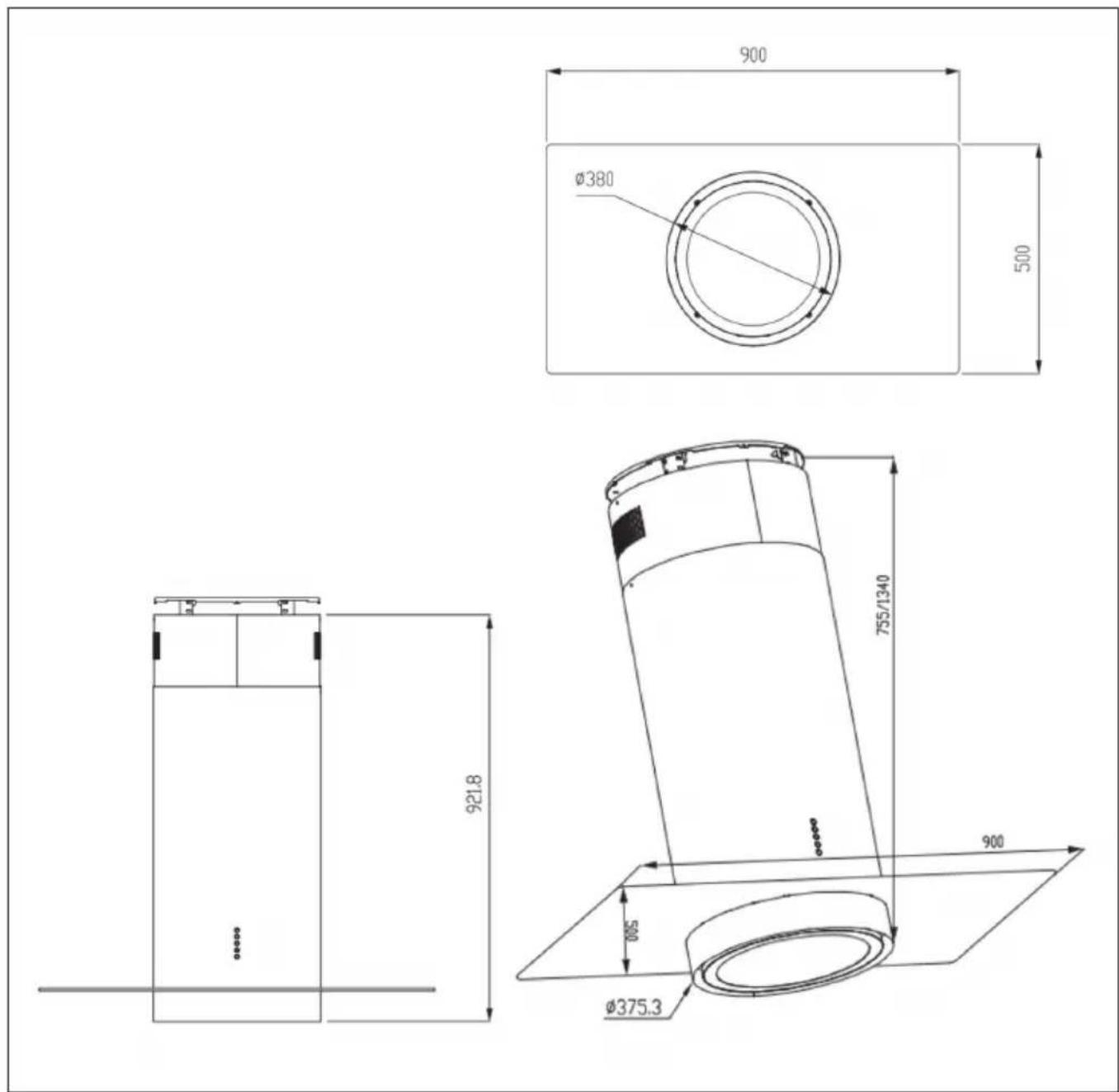

Dimensioni

900 Ø380 500 755/1340 900 Ø375.3 921.8

Componenti singoli e passaggi per l'installazione

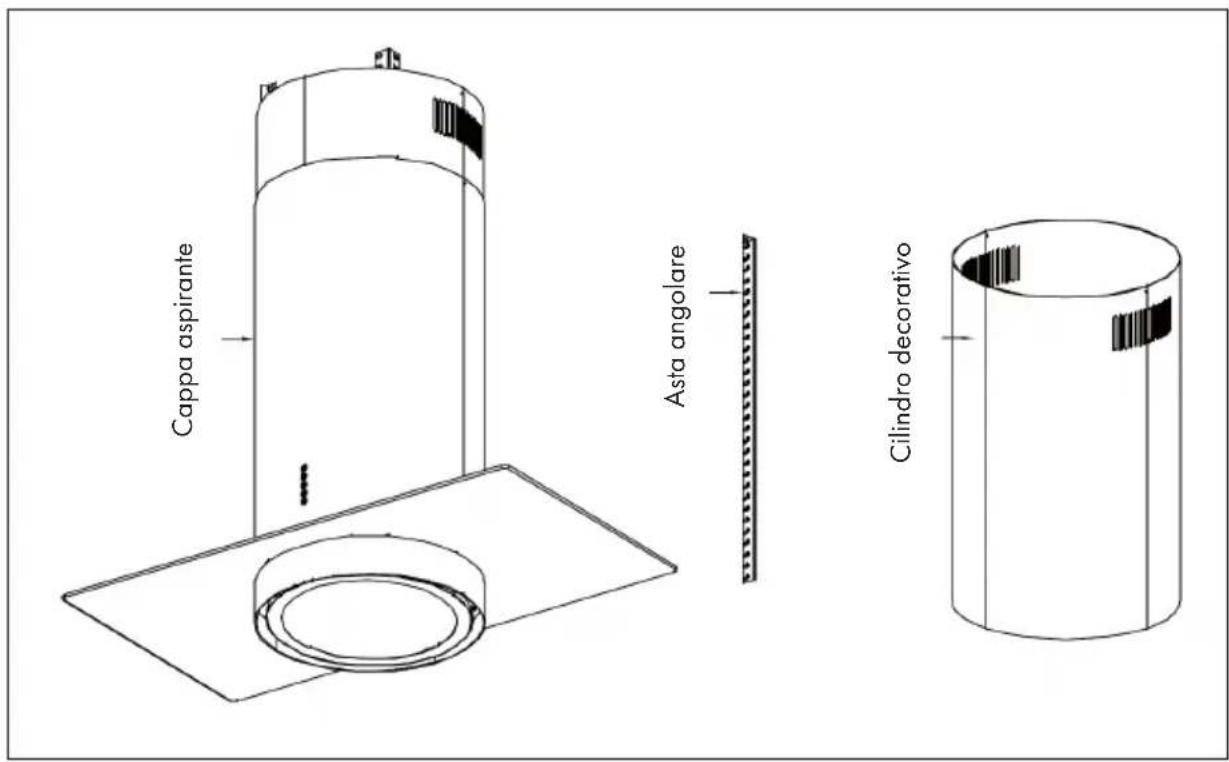

Cappa aspirante Asta angolare Cilindro decorativo

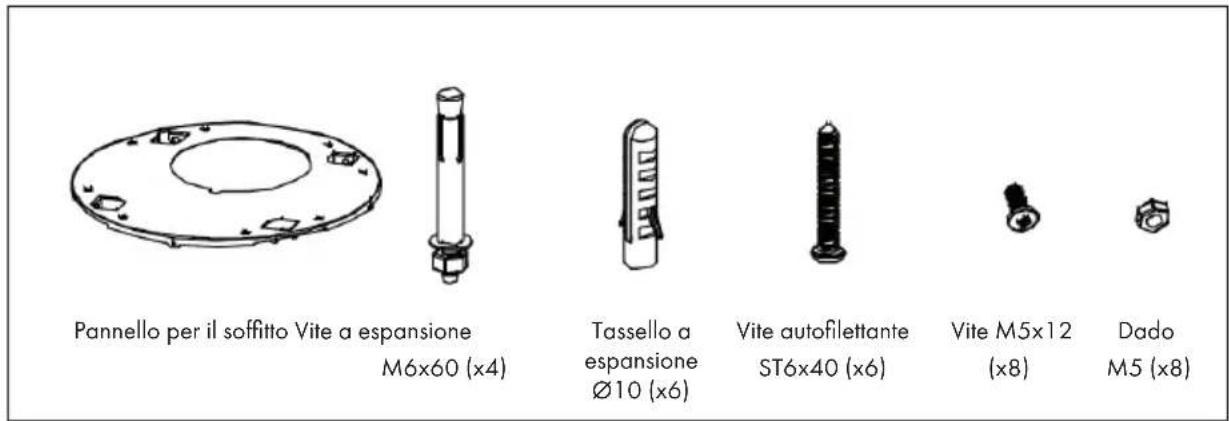

Pannello per il soffitto Vite a espansione M6x60 (x4) Tassello a espansione Ø10 (x6) Vite autofilettante ST6x40 (x6) Vite M5x12 (x8) Dado M5 (x8)

1 Per prima cosa, rimuovere entrambe le viti ST4x8 dai denti triangolari.
2 Tirare verso il basso il cilindro decorativo superiore.
3	Rimuovere le quattro viti di fissaggio M5x12 dal pannello per il soffitto. Rimuovere il pannello per realizzare i fori necessari per l'installazione al soffitto.
4	Rimuovere le quattro viti di fissaggio M5x12 e i quattro dadi M5 dell'asta angolare per regolare l'altezza del dispositivo.
5	Regolare l'altezza dell'asta angolare in base alle esigenze d'installazione e alle misure del montaggio, in modo da definire l'altezza per il fissaggio del dispositivo.
6 Fissare l'asta angolare con otto viti M5x12 e otto dadi M5.
7	Posizionare il pannello per il soffitto nella posizione d'installazione. Utilizzare una punta Ø8 per realizzare i fori nei punti previsti. Dopo aver realizzato i fori, utilizzare sei viti autofilettanti ST6x40 o quattro viti a espansione M6x60 per fissare il pannello per il soffitto.
8	Il pannello per il soffitto può essere fissato con viti autofilettanti ST6x40 o con viti a espansione M6x60.

(9) (10)
9	Dopo aver installato il pannello al soffitto, fissare l'intero dispositivo al pannello con otto viti M5x12.
10 T	Tirare verso l'alto il cilindro decorativo superiore e fissarlo con due viti ST4x8.

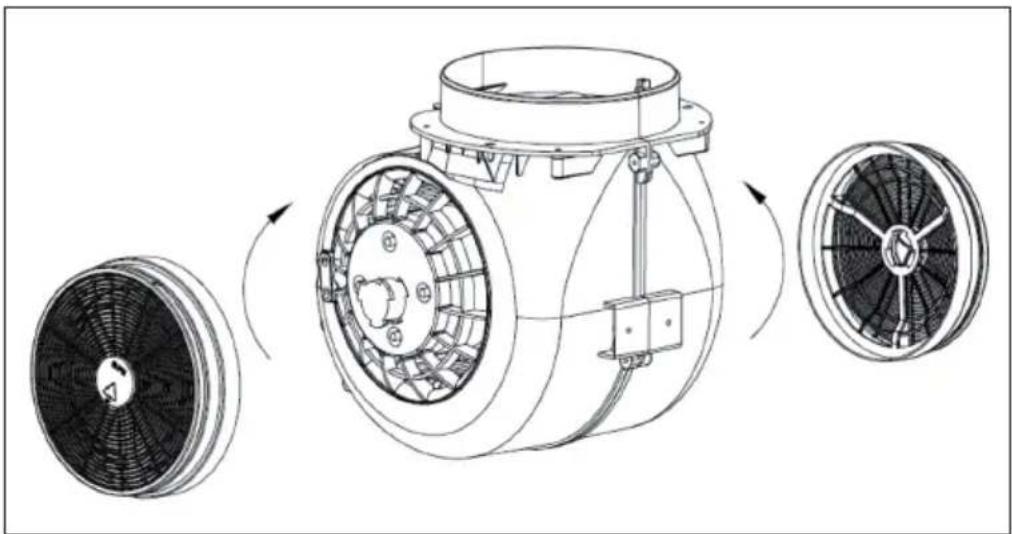

Installazione del filtro ai carboni attivi

PANNELLO DI CONTROLLO E TASTI FUNZIONE

	Premere questo tasto per accendere o spegnere il motore.
	Impostazione minima della velocità.
	Impostazione media della velocità.
	Impostazione alta della velocità.
	Accendere e spegnere la luce.

Funzione Booster

Per attivare la funzione booster, tenere premuto il tasto ✕. Il simbolo ✕ lampeggia. Dopo 5 minuti, la velocità passa automaticamente al livello 3.

Spegnimento ritardato

Tenere premuti i due tasti e per impostare un ritardo di 5 minuti. Tenere premuti i tasti per annullare il ritardo.

PULIZIA E MANUTENZIONE

Spegnere e scollegare la cappa prima della pulizia e della manutenzione. Le superfici esterne sono soggette a graffi e macchie. Per questo motivo non bisogna usare prodotti abrasivi e si raccomanda di rimuovere immediatamente residui di sostanze alcaline o acide (succo di limone, aceto).

Superfici d'acciaio inox

Per garantirne una lunga vita utile, l'acciaio inox deve essere pulito regolarmente. Utilizzare un detergente appositamente sviluppato per la pulizia dell'acciaio inox. Durante la pulizia, seguire le venature dell'acciaio inox per evitare che si formino graffi.

Superficie del pannello di controllo

Pulire il pannello di controllo con un panno umido e un detersivo per piatti delicato. Prima di procedere, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno morbido e asciutto per rimuovere l'umidità in eccesso dopo la pulizia.

Pulizia mensile dei filtri antigrasso

Pulire il filtro ogni mese per evitare pericoli di incendio. Il filtro raccoglie grasso, fumo e polvere, influenzando così l'efficacia della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti. Lasciarlo asciugare all'aria.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa	Soluzione
La luce è accesa ma la ventola non funziona.	Le pale della ventola sono bloccate.	Spegnere il dispositivo e farlo riparare esclusivamente da personale tecnico qualificato.
	Il motore è danneggiato.
Luce e ventola non funzionano.	La lampadina è bruciata.	Sostituire la lampadina con una dello stesso tipo.
	Il cavo di rete è allentato.	Collegare correttamente il cavo alla presa.
Il dispositivo presenta forti vibrazioni.	La pala della ventola è danneggiata.	Spegnere il dispositivo e farlo riparare esclusivamente da personale tecnico qualificato.
	Il motore della ventola non è fissato saldamente.
	Il dispositivo non è agganciato correttamente al supporto.	Staccare il dispositivo dal supporto e fissarlo correttamente.
Le prestazioni di aspirazione non sono buone.	La distanza tra il piano di cottura e la cappa è troppo grande.	Ridurre la distanza a 65-75 cm.

SCHEDA INFORMATIVA DEL PRODOTTO

Indicazioni secondo il regolamento (UE) n. 65/2014

Metodi di misurazione e di calcolo secondo EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10045488, 10045489, 10045490
Denominazione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	22,2 kWh/anno
Classe di efficienza energetica A++
Efficienza fluidodinamica FDE	hood	41,1
Classe per l'efficienza fluidodinamica		A
Efficienza luminosa LE	hood	37,0 Lux/W
Classe di efficienza luminosa A
Efficienza di filtrazione dei grassi GFE	hood	70,1 %
Classe di efficienza di filtrazione dei grassi		D
Flusso d'aria a velocità minima e massima in modalità normale, è esclusa la modalità con livello di velocità intensiva o rapida.		367 m^3/h
Flusso d'aria con funzionamento in modalità intensiva o rapida		581 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo alla velocità minima e massima disponibili durante il normale funzionamento		48 dB
Potenza sonora ponderata A delle emissioni di rumore aereo durante il funzionamento al livello di velocità intensivo o rapido		65 dB
Potenza assorbita a dispositivo spento	P_o	0,49 W
Contatti	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

NOTE PER LA TUTELA DELL'AMBIENTE

• Quando si cucina, assicurarsi che ci sia una circolazione dell'aria sufficiente, in modo che la cappa possa funzionare in modo efficiente e silenzioso.
• Regolare la velocità della ventola in base alla quantità di vapore prodotto durante la cottura. Usare la modalità intensiva solo quando è necessario. Più bassa è la velocità della ventola, meno energia viene consumata.
• Se durante la cottura si producono grandi quantità di vapore, selezionare tempestivamente una velocità della ventola più alta. Se il vapore di cottura si è già diffuso in tutta la cucina, lasciare in funzione la cappa più a lungo.
• Spegnere la cappa dopo l'uso.
• Spegnere l'illuminazione dopo l'uso.
• Pulire il filtro a intervalli regolari e, se necessario, sostituirlo per aumentare l'efficacia del sistema di ventilazione e prevenire i rischi di incendio.
• Mettere sempre il coperchio su pentole e padelle durante la cottura per ridurre il vapore e la condensa.

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amminutiistrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
