Type de produit	Attelage à boule avec support (support à boule)
Marque	Vevor
Modèle	AL-2.5-DROP8
Matériau	Alliage d'aluminium
Couleur	Argent
Taille du récepteur	2,5 po (6,35 cm)
Chute/Montée	8 po (20,32 cm)
Taille de la boule (incluse)	1-7/8 po, 2 po, 2-5/16 po (trois tailles)
Poids brut max. de la remorque	8 000 lb (1-7/8 po), 15 000 lb (2 po), 18 500 lb (2-5/16 po)
Dimensions approximatives (L × l × H)	10,5 × 7,56 × 8,66 po (26,7 × 19,2 × 22 cm)
Diamètre de l'axe	0,67 po (1,7 cm)
Sécurité	Goupille de verrouillage incluse, chaînes de sécurité recommandées, conception anti-vol par rotule amovible
Réduction de bruit	Anneaux en caoutchouc intégrés sur les côtés intérieurs
Entretien	Vérifier les boulons et goupilles avant chaque utilisation, nettoyer si du sable ou gravier adhère, remplacer les pièces usées immédiatement
Pièces détachées disponibles	Rotules (1-7/8, 2, 2-5/16 po), goupilles, verrou de remorque
Réparabilité	Rotule remplaçable sans outils spéciaux (retournement complet possible pour passer de 2 à 2-5/16 po)
Informations générales	Fabriqué par Shanghaimuxinmuyeyouxiangongsi, distribué par Vevor. Assistance : www.vevor.com/support

FOIRE AUX QUESTIONS - AL-2.5-DROP8 Vevor

Quelle est la capacité de remorquage maximale de l'attelage Vevor AL-2.5-DROP8 ?

La capacité dépend de la boule utilisée : 8 000 lb (3 629 kg) avec la boule de 1-7/8 po, 15 000 lb (6 804 kg) avec la boule de 2 po, et 18 500 lb (8 391 kg) avec la boule de 2-5/16 po. Ne dépassez jamais la capacité du composant le moins bien noté de votre système de remorquage.

Quelles tailles de boule sont incluses avec le modèle AL-2.5-DROP8 ?

Trois boules sont fournies : 1-7/8 po, 2 po et 2-5/16 po. Cela permet de s'adapter à différentes remorques.

Comment installer l'attelage Vevor AL-2.5-DROP8 ?

1. Insérez le siège à bille dans le récepteur du véhicule. 2. Alignez les trous, puis insérez et serrez le boulon à la main. 3. Utilisez l'outil fourni pour serrer fermement. 4. Faites pivoter pour aligner les trous de goupille et fixez avec le verrou et la goupille. Consultez la notice pour les détails.

Puis-je remplacer la rotule moi-même ?

Oui, la conception permet un changement rapide. Pour remplacer la rotule, desserrez le boulon central, retirez l'ancienne boule, installez la nouvelle et resserrez. Pour les boules de 2 et 2-5/16 po, vous pouvez retourner tout l'ensemble sans démontage séparé.

Cet attelage est-il compatible avec un récepteur de 2 pouces ?

Non, le modèle AL-2.5-DROP8 est conçu pour un récepteur de 2,5 po. Pour un récepteur de 2 po, choisissez les modèles AL-2-DROP6 ou AL-2-DROP8.

Quel est le poids maximum supporté par cet attelage ?

Le poids brut maximal de la remorque (GVWR) est de 8 000 lb avec la boule 1-7/8 po, 15 000 lb avec la boule 2 po, et 18 500 lb avec la boule 2-5/16 po. Ces valeurs sont pour l'attelage seul ; le véhicule et les autres composants peuvent avoir des limites inférieures.

Comment entretenir l'attelage Vevor ?

Avant chaque utilisation, vérifiez l'état des boulons et goupilles. Nettoyez tout sable ou gravier. Remplacez immédiatement toute pièce usée, fissurée ou endommagée. Les anneaux en caoutchouc réduisent le bruit mais doivent être vérifiés.

Y a-t-il une garantie pour ce produit ?

Oui, Vevor fournit une garantie électronique. Vous pouvez obtenir le certificat de garantie et l'assistance technique sur www.vevor.com/support.

L'attelage est-il sécurisé contre le vol ?

Oui, la rotule est amovible et peut être verrouillée avec le verrou de remorque fourni, ce qui empêche le vol de la rotule.

Où puis-je trouver la notice complète en français ?

La notice complète en français est disponible gratuitement sur notice-facile.com. Vous pouvez également la télécharger au format PDF sur le site de Vevor. Pour d'autres langues, une traduction peut être demandée par email.

MODE D'EMPLOI AL-2.5-DROP8 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

ATTELAGES À BOULE

MODÈLE : AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous uniquement représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement La moitié par rapport aux plus grandes marques.

SUPPORT À BILLE

ATTELAGES

AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

REMARQUE : Photo à titre de référence. Veuillez vous référer à votre achat.

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter.

Contactez-nous:

Assistance technique et certificat de garantie électronique

Ceci est l'instruction originale, veuillez lire toutes les instructions du manuel attentivement avant d'utiliser. VEVOR se réserve une interprétation claire de nos manuel d'utilisation. L'apparence du produit sera soumise à la produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si il y a des mises à jour technologiques ou logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

1. Ne dépassez jamais la capacité de remorquage recommandée par le constructeur du véhicule. capacité. Les valeurs nominales du système de montage sont destinées à représenter la les capacités du produit et ne reflètent en aucun cas les cotes ou la capacité du système de remorquage avec lequel il est utilisé. Le consommateur ou l'opérateur est fortement il est conseillé de connaître les valeurs nominales des différents composants du remorquage système et ne jamais dépasser les limites du composant le moins bien noté utilisé.
2. L'utilisation d'une broche autre que celle du fabricant du système de montage pourrait peut constituer un grave danger pour la sécurité et annulera la garantie. Ne jamais atteler une remorque chaînes de sécurité au système de montage.
3. L'installation d'une chaîne de sécurité entre le véhicule et les accessoires est fortement recommandée. recommandé.
4. Soyez conscient du danger de « chargement dynamique ». Cette situation se produit lorsque une charge est déposée sur le produit, ce qui entraîne une charge excessive à court terme charge. Le chargement dynamique peut endommager et faire échouer le produit et/ou le accessoire attaché et causer des blessures corporelles aux personnes à proximité.
5. Assurez-vous que les chaînes de sécurité fonctionnent librement autour du système de montage et ne vous emmêlez pas.
6. Ce produit n'est pas un jouet et ne peut pas être utilisé comme jouet pour les enfants.
7. N'oubliez pas que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. La personne qui met en place et utilise ce produit doit toujours faire preuve de bon sens.

PRUDENCE:

1. Les accessoires défectueux doivent être remplacés immédiatement. Défectueux Les accessoires peuvent entraîner des blessures corporelles et des dommages matériels.

2. Pendant leur période d'utilisation, les accessoires doivent être vérifiés pour détecter l'usure, les fissures et autres dommages.

CONSERVEZ CES INSTRUCTIONS

MODÈLE ET PARAMÈTRES

REMARQUE : Veuillez faire correspondre votre achat.

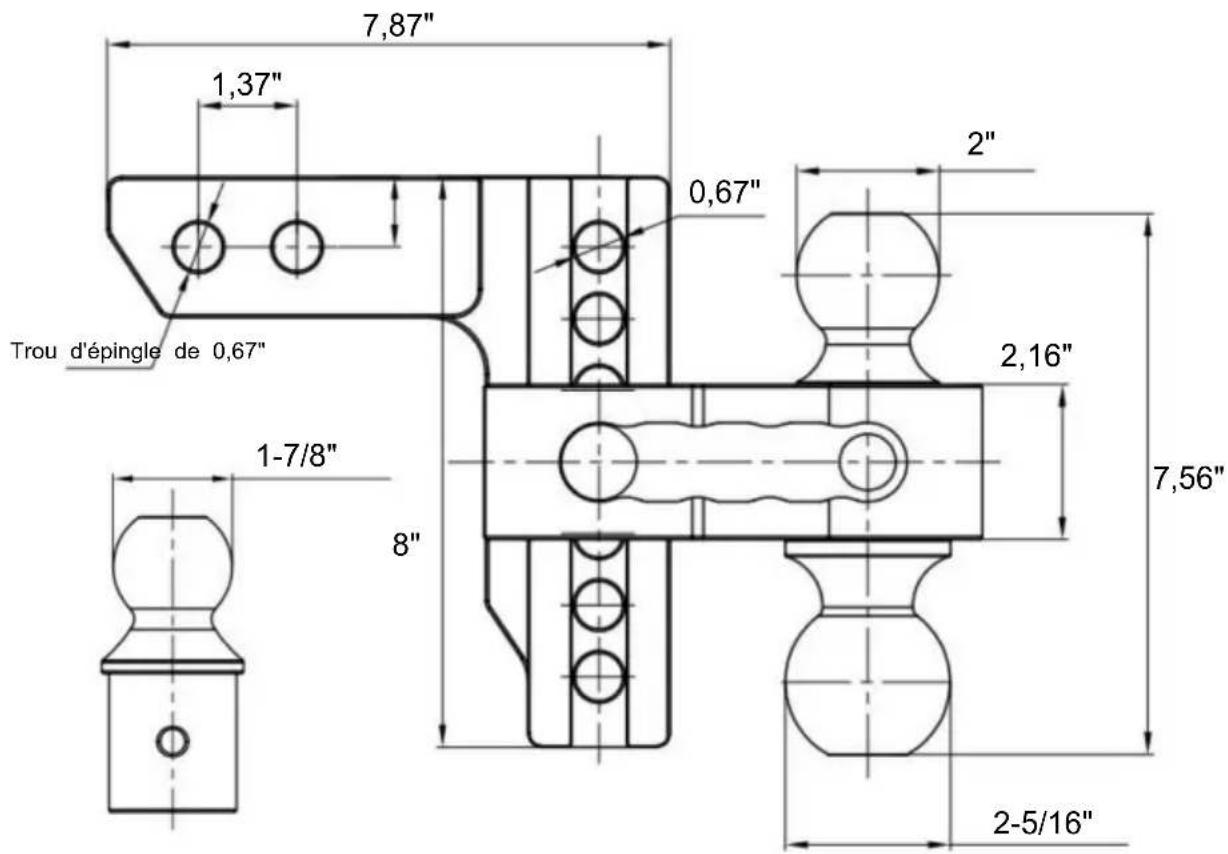

Liste des pièces:

Modèle	AL-2-drop6"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	6"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

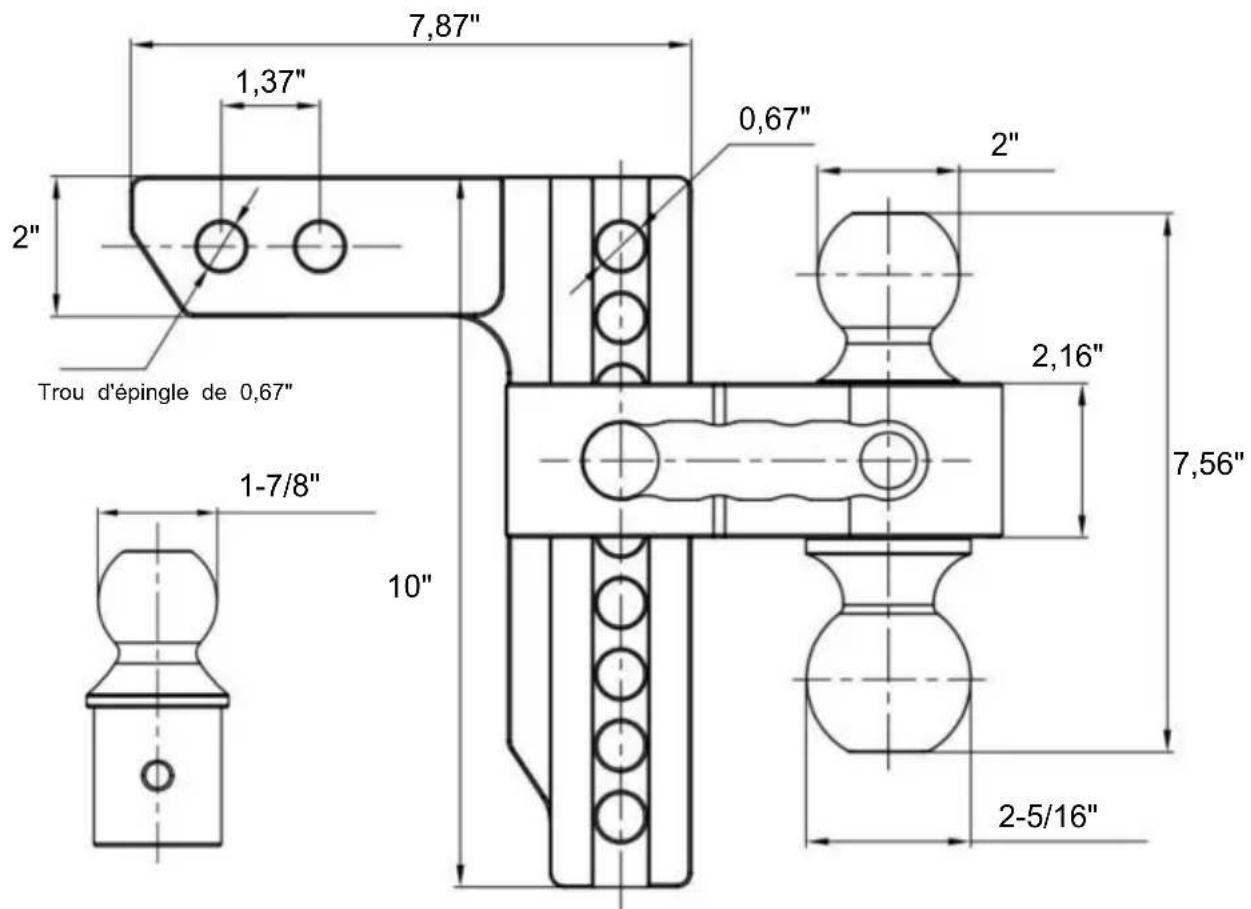

Liste des pièces:

Modèle	AL-2-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/10 000 lb (2 po)/15 000 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

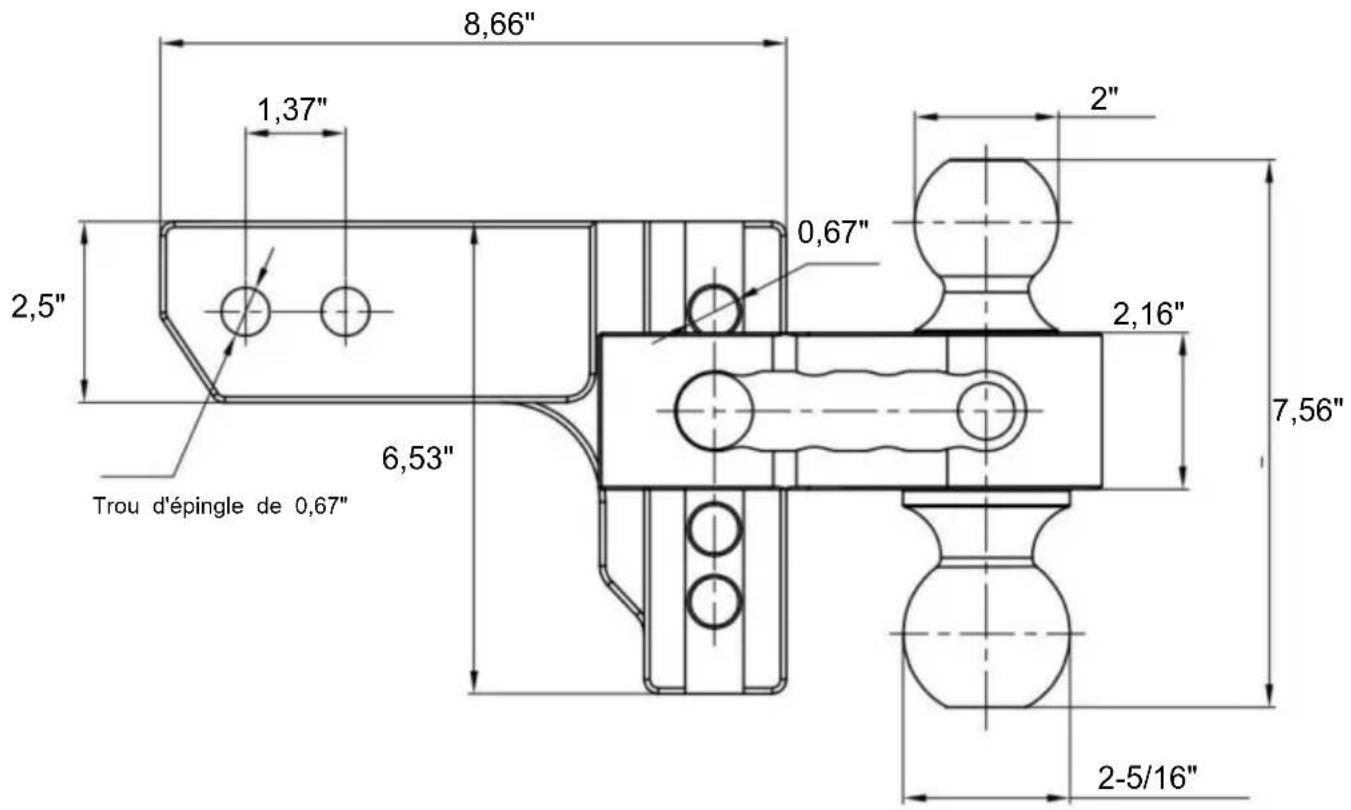

Liste des pièces:

Modèle	AL-2,5-drop4"
Boule de remorque	2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	4"
Poids brut max. de la remorque	8000 lb (2 po) / 18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

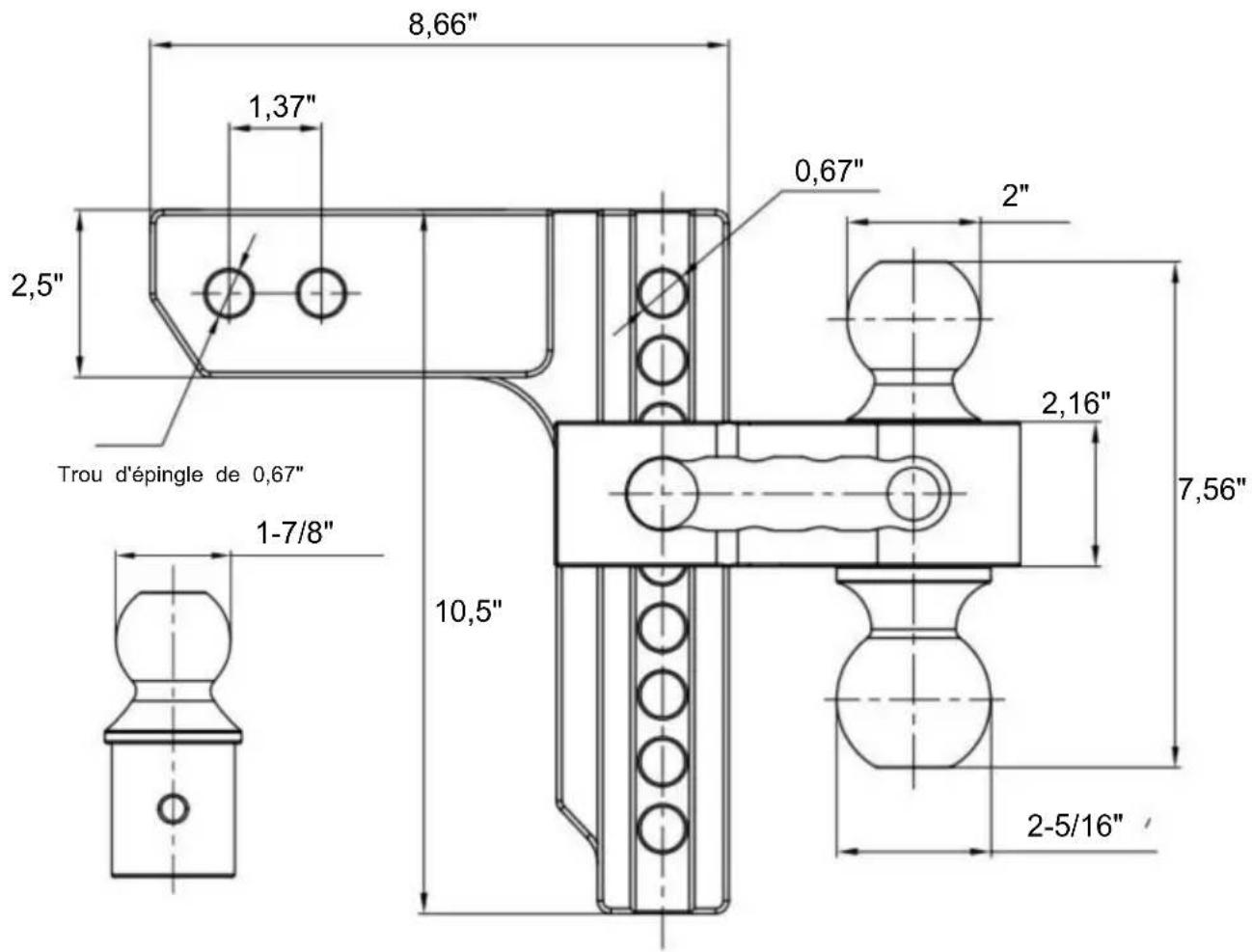

Liste des pièces:

Modèle	AL-2,5-drop8"
Boule de remorque	1-7/8"+2"+2-5/16"
Convient au récepteur	2,5"
Chute/Montée	8"
Poids brut max. de la remorque	8 000 lb (1-7/8 po)/15 000 lb (2 po)/18 500 lb (2-5/16 po)
Couleur du sujet	Argent
Matériel	Alliage d'aluminium

INSTALLATION

Ce produit a une conception unique, la rotule peut être rapidement et facilement remplacé ! Cela peut empêcher le vol de la rotule.

La procédure d'installation suivante utilise le modèle AL-2-drop6" comme exemple. D'autres modèles sont similaires.

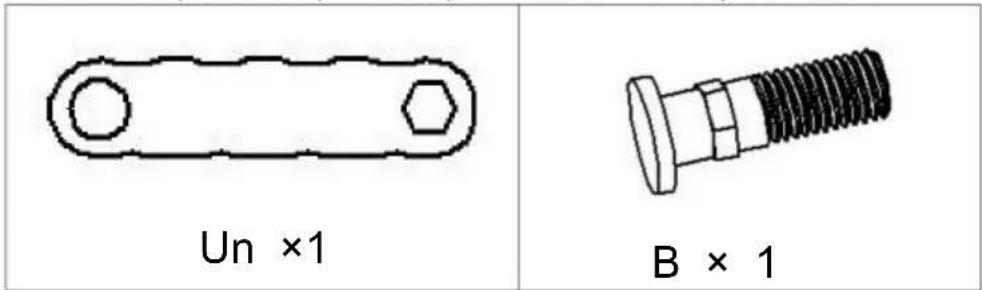

REMARQUE : veuillez vérifier que vous disposez des pièces clés comme indiqué ci-dessous.

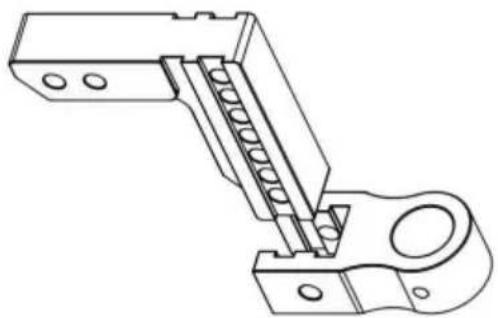

ÉTAPE 1 : Installez le siège à bille.

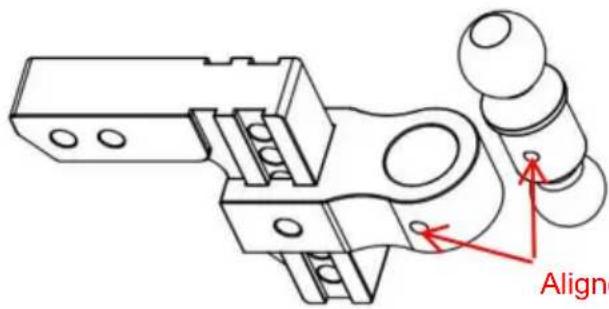

ÉTAPE 2 : Installez la balle.

Remarque : Si la paire de trous n'est pas complète, retournez-le et réessayez.

Alignement de rotation

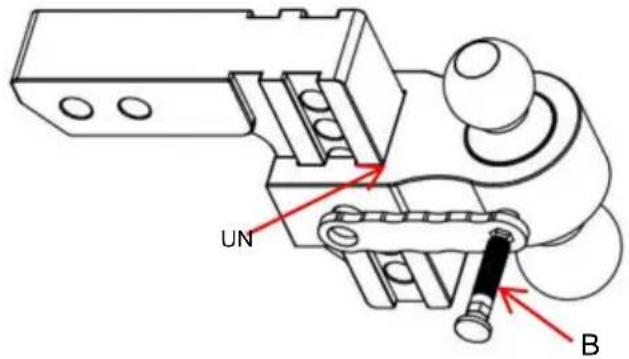

ÉTAPE 3 : B passe à travers A, tourne dans la balle et tourne avec votre main jusqu'à ce qu'il soit légèrement serré.

ÉTAPE 4 : Utilisez A pour continuer à serrer le boulon B.

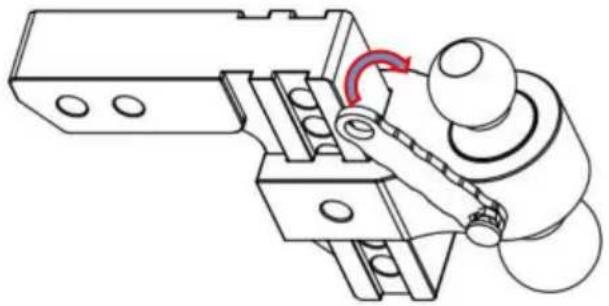

ÉTAPE 5 : Sortez et faites pivoter pour vous aligner avec le trou de départ.

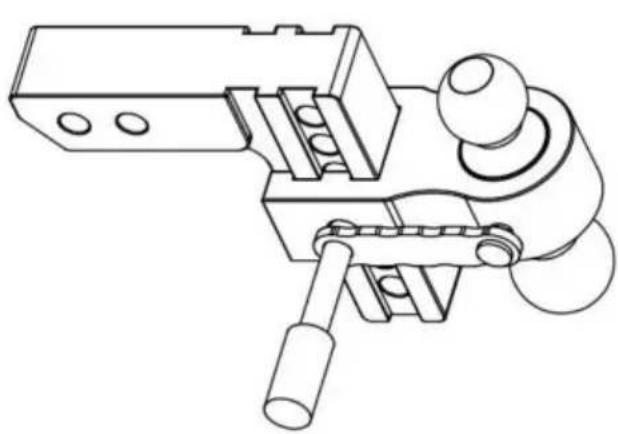

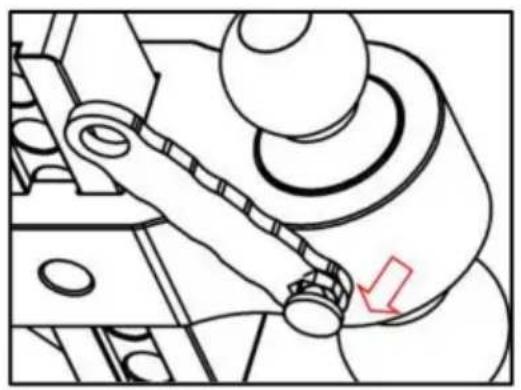

ÉTAPE 6 : Fixez avec le verrou de la remorque après l'avoir déplacé à la hauteur appropriée.

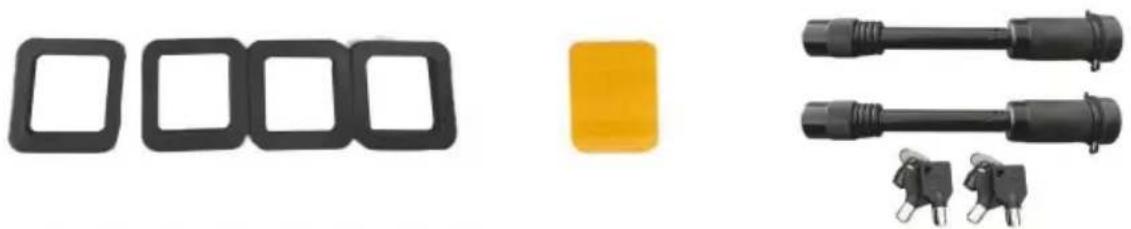

Anneaux en caoutchouc

REMARQUE : Des anneaux en caoutchouc sont placés sur les deux côtés intérieurs selon les besoins pour réduire le bruit.

ÉTAPE 7 : Installation terminée. Si vous devez retirer et remplacer d'autres rotules, reportez-vous aux étapes précédentes.

NOTE!

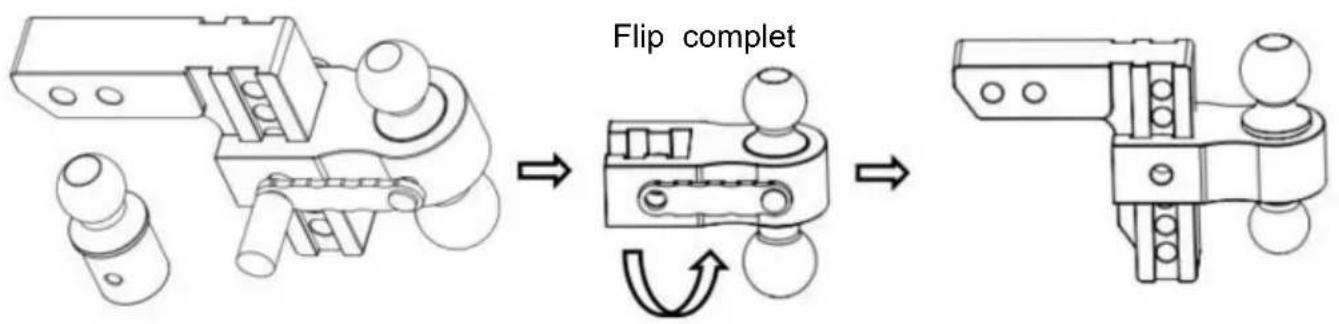

La conversion des rotules de 2" et 2-5/16" ne nécessite pas de retrait séparé des rotules, seul l'ensemble du composant est retourné et installé.

SCÉNARIOS D'APPLICATION

1. Vérifiez régulièrement les boulons et les goupilles de sécurité. Inspectez tout l'équipement pour déceler tout défaut de serrage ou de fixation.
   Vérifiez les pièces usées avant chaque utilisation et remplacez-les ou resserrez-les si nécessaire.
2. Ne pas surcharger.
3. Veuillez nettoyer le produit à un moment où du sable ou du gravier adhère dessus.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francfort-sur-le-Main.

YH CONSULTING LIMITÉE.

Assistance technique et certificat de garantie électronique www.vevor.com/support
