Produkttyp	Kugelkopfkupplung mit Stütze (Kugelhalter)
Marke	Vevor
Modell	AL-2.5-DROP8
Material	Aluminiumlegierung
Farbe	Silber
Aufnahmegröße	2,5 Zoll (6,35 cm)
Fall/Steigung	8 Zoll (20,32 cm)
Kugelgröße (im Lieferumfang)	1-7/8 Zoll, 2 Zoll, 2-5/16 Zoll (drei Größen)
Max. Anhänger-Bruttogewicht	8.000 lb (1-7/8 Zoll), 15.000 lb (2 Zoll), 18.500 lb (2-5/16 Zoll)
Maße ca. (L × B × H)	10,5 × 7,56 × 8,66 Zoll (26,7 × 19,2 × 22 cm)
Achsdurchmesser	0,67 Zoll (1,7 cm)
Sicherheit	Sicherungsstift enthalten, Sicherheitsketten empfohlen, Diebstahlschutz durch abnehmbare Kugel
Geräuschreduzierung	Integrierte Gummiringe an den Innenseiten
Wartung	Schrauben und Stifte vor jeder Verwendung prüfen, bei Sand- oder Kiesanhaftungen reinigen, verschlissene Teile sofort ersetzen
Ersatzteile verfügbar	Kugeln (1-7/8, 2, 2-5/16 Zoll), Stifte, Anhängerschloss
Reparierbarkeit	Kugel ohne Spezialwerkzeug austauschbar (vollständiges Umdrehen möglich, um von 2 auf 2-5/16 Zoll zu wechseln)
Allgemeine Informationen	Hergestellt von Shanghaimuxinmuyeyouxiangongsi, vertrieben durch Vevor. Support: www.vevor.com/support

Häufig gestellte Fragen - AL-2.5-DROP8 Vevor

Was ist die maximale Anhängelast der Vevor AL-2.5-DROP8 Anhängerkupplung?

Die Kapazität hängt von der verwendeten Kugel ab: 8.000 lb (3.629 kg) mit der 1-7/8 Zoll Kugel, 15.000 lb (6.804 kg) mit der 2 Zoll Kugel und 18.500 lb (8.391 kg) mit der 2-5/16 Zoll Kugel. Überschreiten Sie niemals die Kapazität der am schwächsten bewerteten Komponente Ihres Anhängersystems.

Welche Kugelgrößen sind im Lieferumfang des Modells AL-2.5-DROP8 enthalten?

Drei Kugeln werden mitgeliefert: 1-7/8 Zoll, 2 Zoll und 2-5/16 Zoll. Dies ermöglicht die Anpassung an verschiedene Anhänger.

Wie installiere ich die Vevor AL-2.5-DROP8 Anhängerkupplung?

1. Setzen Sie den Kugelsitz in die Aufnahme des Fahrzeugs ein. 2. Richten Sie die Löcher aus, führen Sie den Bolzen ein und ziehen Sie ihn handfest an. 3. Verwenden Sie das mitgelieferte Werkzeug, um fest anzuziehen. 4. Drehen Sie, um die Stiftlöcher auszurichten, und sichern Sie mit Schloß und Stift. Beachten Sie die Anleitung für Details.

Kann ich die Kugel selbst austauschen?

Ja, das Design ermöglicht einen schnellen Wechsel. Zum Austausch der Kugel lösen Sie die mittlere Schraube, entfernen die alte Kugel, setzen die neue ein und ziehen fest. Für die 2 und 2-5/16 Zoll Kugeln können Sie die gesamte Einheit umdrehen, ohne separate Demontage.

Ist diese Kupplung mit einer 2-Zoll-Aufnahme kompatibel?

Nein, das Modell AL-2.5-DROP8 ist für eine 2,5-Zoll-Aufnahme ausgelegt. Für eine 2-Zoll-Aufnahme wählen Sie die Modelle AL-2-DROP6 oder AL-2-DROP8.

Was ist das maximale Gewicht, das diese Kupplung tragen kann?

Das maximale Bruttogewicht des Anhängers (GVWR) beträgt 8.000 lb mit der 1-7/8 Zoll Kugel, 15.000 lb mit der 2 Zoll Kugel und 18.500 lb mit der 2-5/16 Zoll Kugel. Diese Werte gelten nur für die Kupplung; Fahrzeug und andere Komponenten können niedrigere Grenzen haben.

Wie pflege ich die Vevor Anhängerkupplung?

Überprüfen Sie vor jeder Verwendung den Zustand der Schrauben und Stifte. Entfernen Sie Sand oder Kies. Ersetzen Sie verschlissene, gerissene oder beschädigte Teile sofort. Die Gummiringe reduzieren Geräusche, sollten aber überprüft werden.

Gibt es eine Garantie für dieses Produkt?

Ja, Vevor gewährt eine elektronische Garantie. Sie können die Garantieurkunde und technischen Support auf www.vevor.com/support erhalten.

Ist die Kupplung diebstahlsicher?

Ja, die Kugel ist abnehmbar und kann mit dem mitgelieferten Anhängerschloss verriegelt werden, was den Diebstahl der Kugel verhindert.

Wo finde ich die vollständige Anleitung auf Deutsch?

Die vollständige Anleitung auf Deutsch ist kostenlos auf notice-facile.com verfügbar. Sie können sie auch als PDF auf der Vevor-Website herunterladen. Für andere Sprachen kann eine Übersetzung per E-Mail angefordert werden.

BEDIENUNGSANLEITUNG AL-2.5-DROP8 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

KUPPLUNGSKUPPLUNGEN MIT KUGELKOPF

MODELL: AL-2-DROP6"

AL-2-DROP8"

AL-2.5-DROP4"

AL-2.5-DROP8"

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, zu decken alle Kategorien von Werkzeugen, die wir anbieten. Wir bitten Sie, sorgfältig zu überprüfen wenn Sie eine Bestellung bei uns aufgeben, wenn Sie tatsächlich sparen Die Hälfte im Vergleich zu den Top-Großmarken.

VEVOR®

TOUGH TOOLS, HALF PRICE

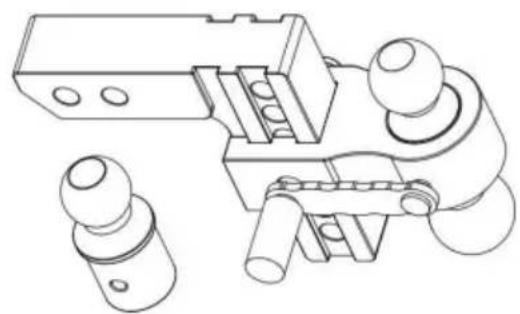

KUGELHALTERUNG

KUPPLUNGEN

HINWEIS: Foto als Referenz. Bitte beziehen Sie sich auf Ihren Kauf.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontakt:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Benutzerhandbuch. Das Erscheinungsbild des Produkts unterliegt den Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es gibt Technologie- oder Software-Updates für unser Produkt.

SICHERHEITSHINWEISE

WARNUNG:

1. Überschreiten Sie niemals die vom Fahrzeughersteller empfohlene Anhängelast Tragfähigkeit. Die Angaben des Montagesystems sollen die Leistungsfähigkeit des Produkts und spiegeln in keiner Weise die Bewertungen oder die Kapazität des Abschleppsystem, mit dem es verwendet wird. Der Verbraucher oder Betreiber ist stark Es wird empfohlen, die Bewertungen der verschiedenen Komponenten des Abschleppfahrzeugs zu kennen. System und überschreiten Sie niemals die Grenzwerte der Komponente mit der niedrigsten Nennleistung. gebraucht.
2. Die Verwendung eines anderen Stifts als des vom Hersteller des Montagesystems ein ernstes Sicherheitsrisiko darstellen und zum Erlöschen der Garantie führen. Sicherungsketten zum Montagesystem.
3. Die Installation einer Sicherheitskette zwischen Fahrzeug und Zubehör ist sehr empfohlen.
4. Seien Sie sich der Gefahr der „dynamischen Belastung“ bewusst. Diese Situation entsteht, wenn eine Last auf das Produkt fällt, was zu einer übermäßigen Kurzzeitbelastung führt Belastung. Dynamische Belastung kann zu Beschädigungen und zum Ausfall des Produkts und/oder angebrachtes Zubehör und kann zu Verletzungen bei Personen in der Nähe führen.
5. Stellen Sie sicher, dass die Sicherheitsketten frei um das Montagesystem herum funktionieren und verheddern Sie sich nicht.
6. Dieses Produkt ist kein Spielzeug und kann nicht als Spielzeug für Kinder verwendet werden.
7. Bedenken Sie, dass die zuvor besprochenen Warnungen nicht alle mögliche Ereignisse und Umstände. Die Person, die diese

VORSICHT:

1. Defektes Zubehör muss umgehend ausgetauscht werden. Defektes
   Zubehör kann zu Personen- und Sachschäden führen.
2. Zubehörteile müssen während der Nutzungsdauer auf Verschleiß, Risse und sonstige Beschädigungen überprüft werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

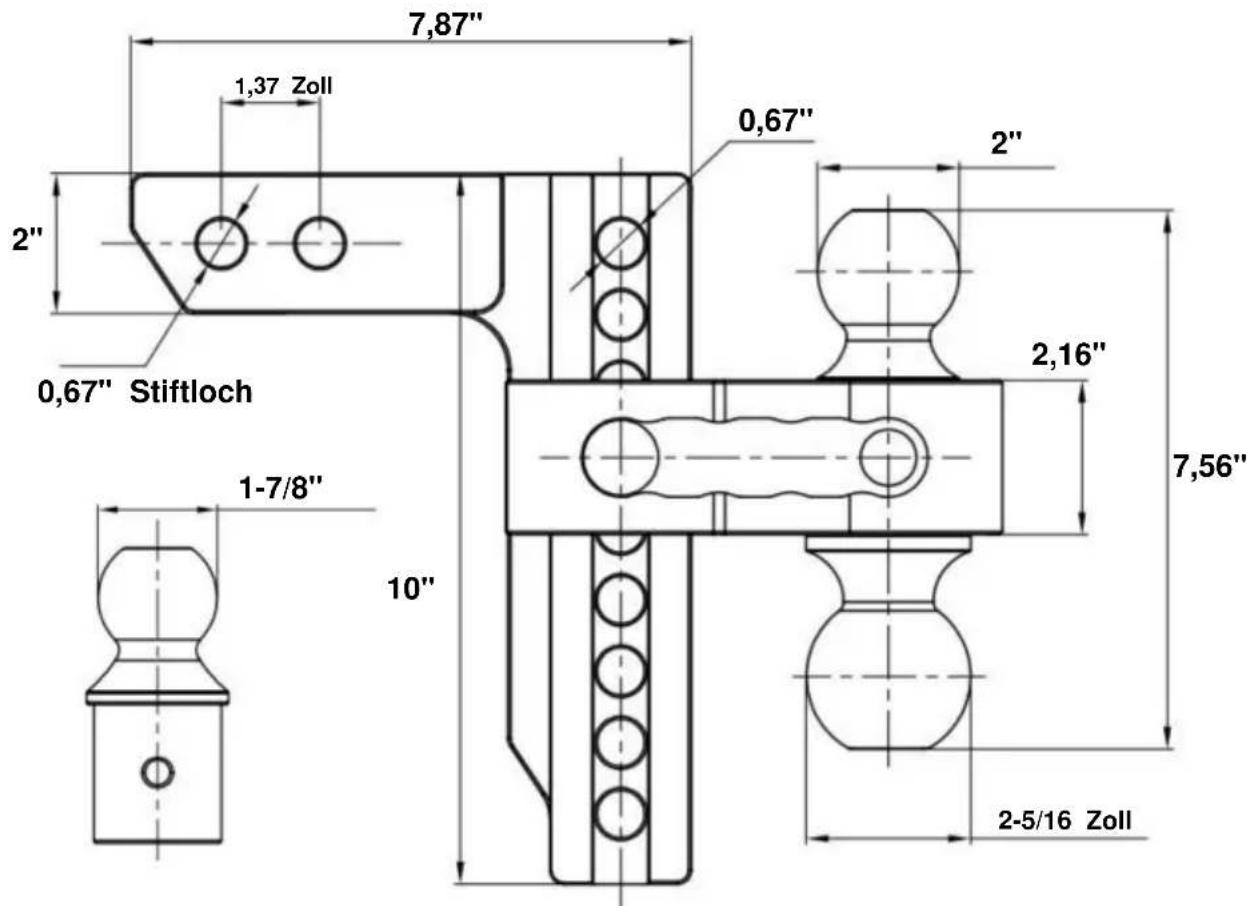

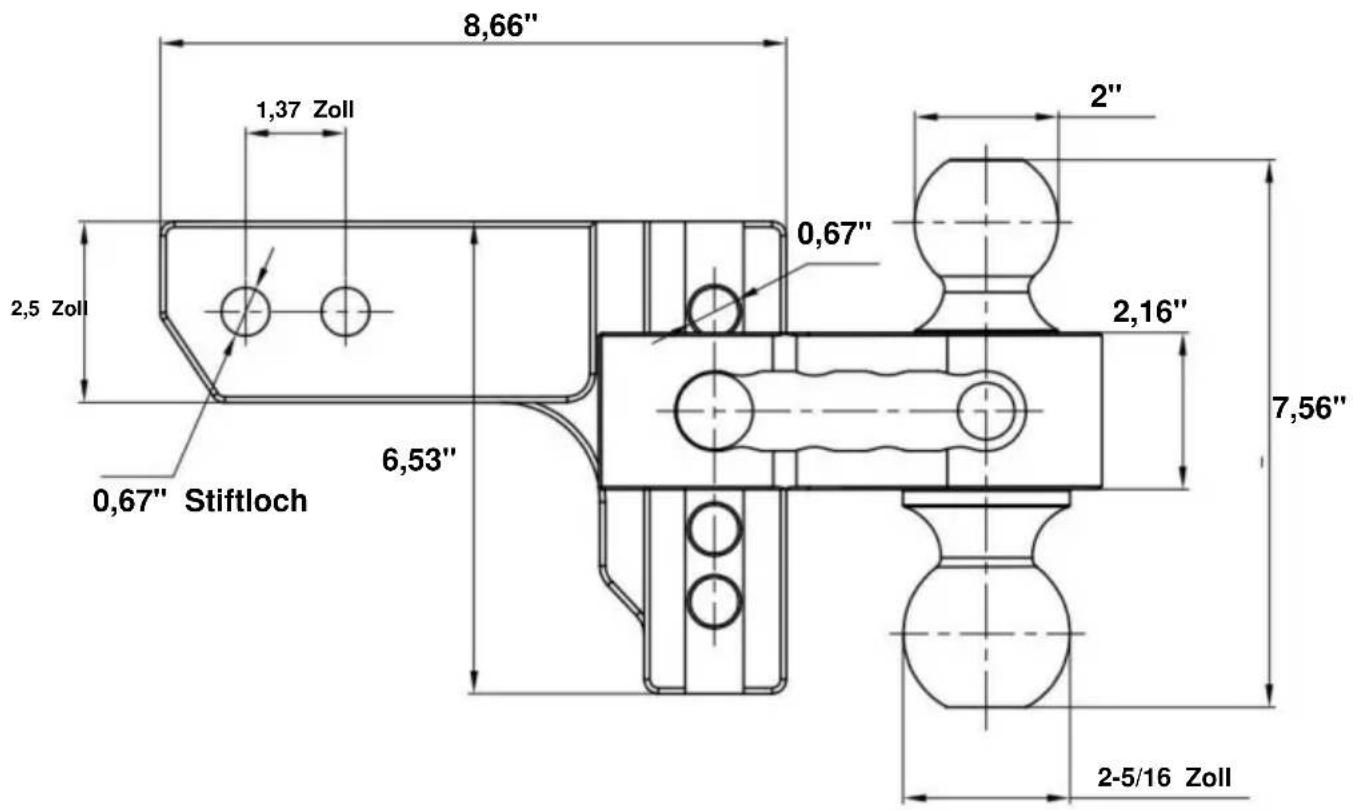

MODELL UND PARAMETER

HINWEIS: Bitte passen Sie Ihren Kauf an.

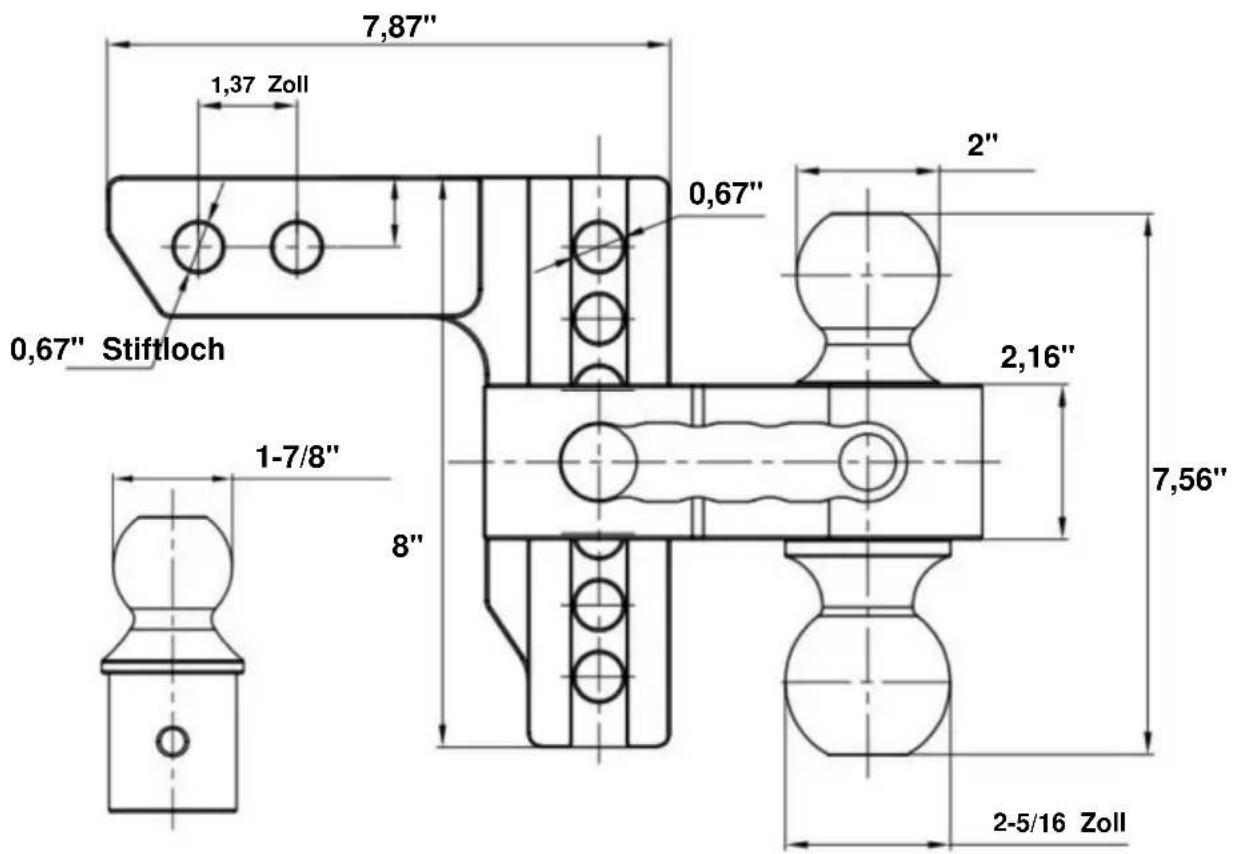

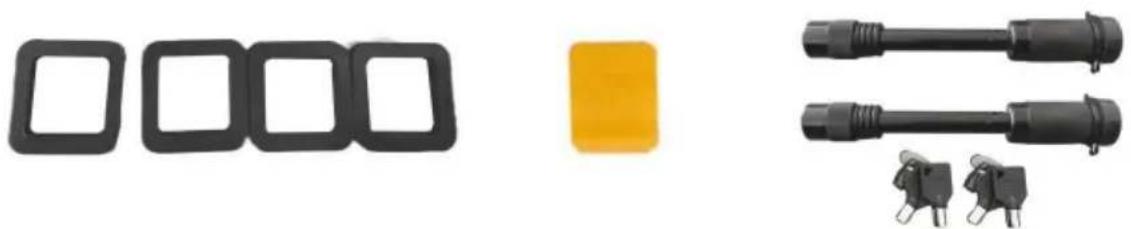

Stückliste:

Modell	AL-2-drop6"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2"
Abfall/Anstieg	6"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/10000 Pfund (2 Zoll)/15000 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

Stückliste:

Modell	AL-2-drop8"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2"
Abfall/Anstieg	8"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/10000 Pfund (2 Zoll)/15000 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

Stückliste:

Modell	AL-2,5-drop4"
Trailer Ball	2"+2-5/16"
Passend für Empfänger	2,5 Zoll
Abfall/Anstieg	4"
Max. Gesamtgewicht des Anhängers	8000 Pfund (2 Zoll)/18500 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

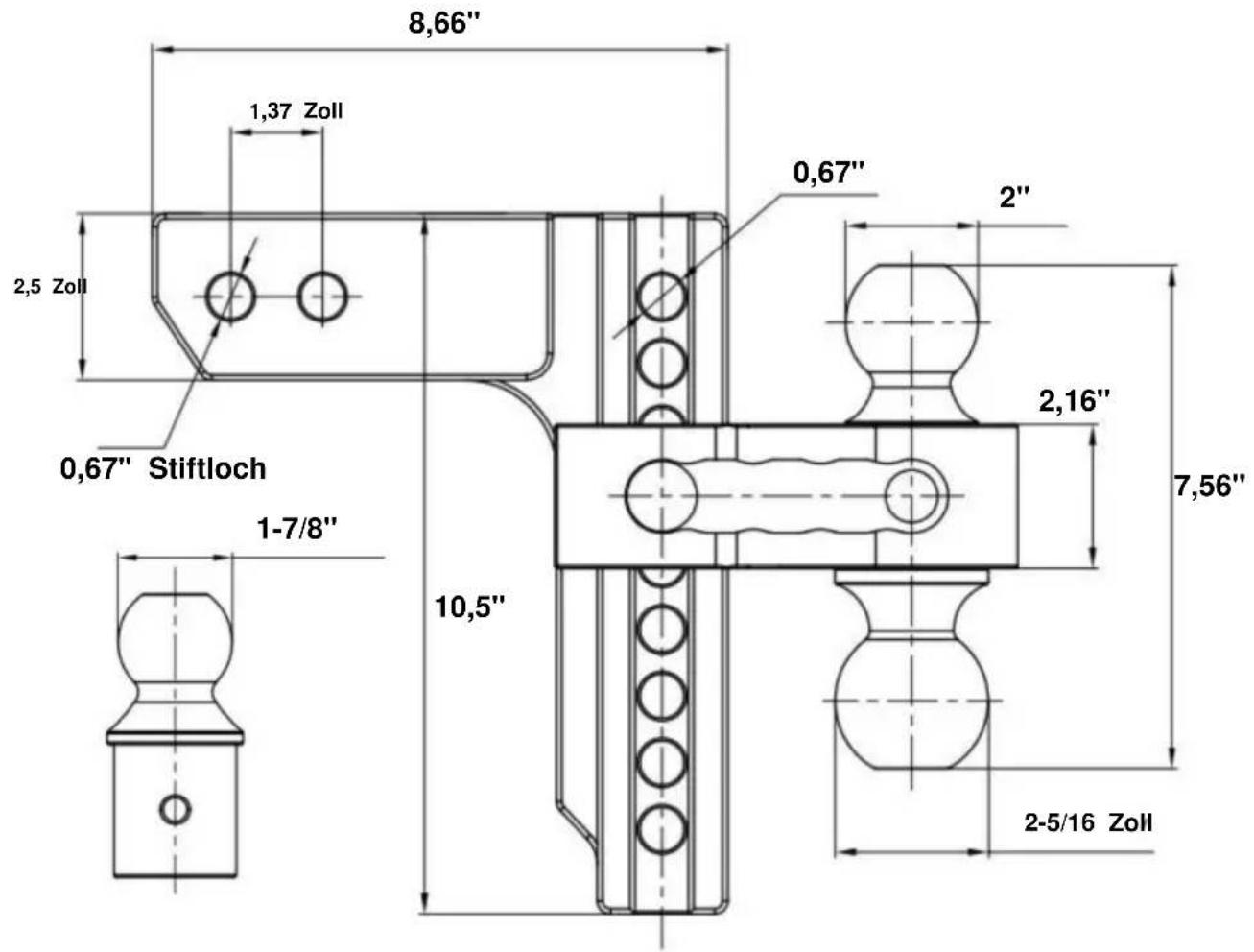

Stückliste:

Modell	AL-2,5-Drop8"
Trailer Ball	1-7/8"+2"+2-5/16"
Passend für Empfänger	2,5 Zoll
Abfall/Anstieg	8"
Max. Gesamtgewicht des Anhängers	8000 Pfund (1-7/8 Zoll)/15000 Pfund (2 Zoll)/18500 Pfund (2-5/16 Zoll)
Motivfarbe	Silber
Material	Aluminiumlegierung

INSTALLATION

Dieses Produkt hat ein einzigartiges Design, der Kugelkopf kann schnell und einfach ersetzt! Es kann den Diebstahl des Kugelkopfes verhindern.

Das folgende Installationsverfahren verwendet das Modell AL-2-drop6" als Beispiel. Andere Modelle sind ähnlich.

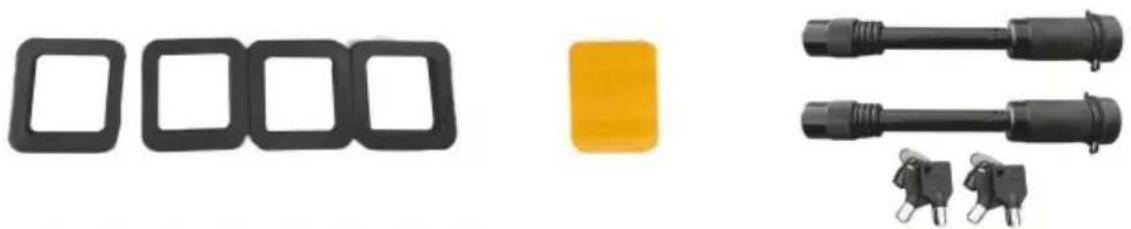

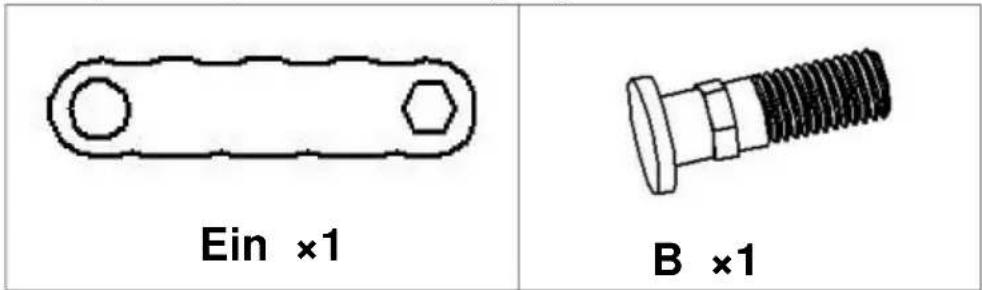

HINWEIS: Bitte überprüfen Sie, ob Sie die unten gezeigten Schlüsselteile haben.

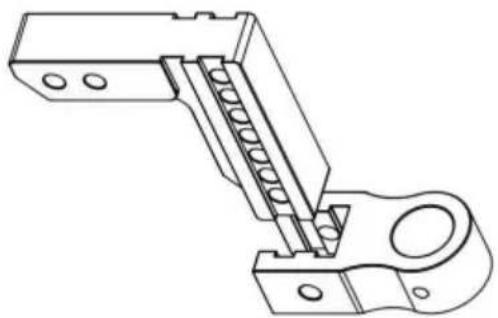

SCHRITT 1: Installieren Sie den Kugelsitz.

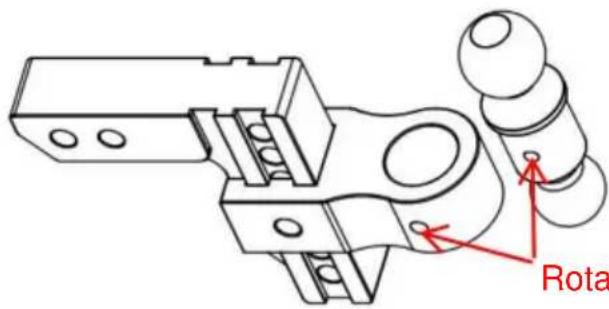

SCHRITT 2: Installieren Sie die Kugel.

Hinweis: Wenn das Lochpaar nicht vollständig ist, Drehen Sie es um und versuchen Sie es erneut.

Rotationsausrichtung

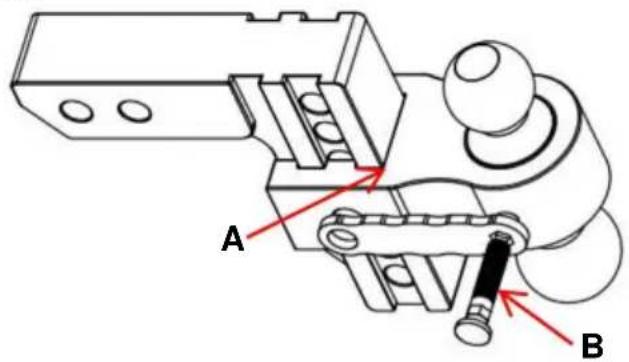

SCHRITT 3: B geht durch A, dreht sich zu einer Kugel und dreht sich mit der Hand bis es leicht stramm ist.

SCHRITT 4: Verwenden Sie A, um die Schraube B weiter festzuziehen.

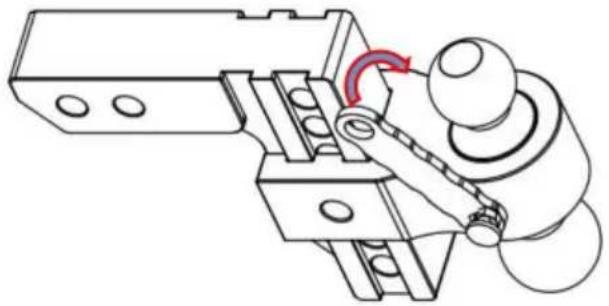

SCHRITT 5: Gehen Sie hinaus und drehen Sie es, bis es mit dem Abschlagloch übereinstimmt.

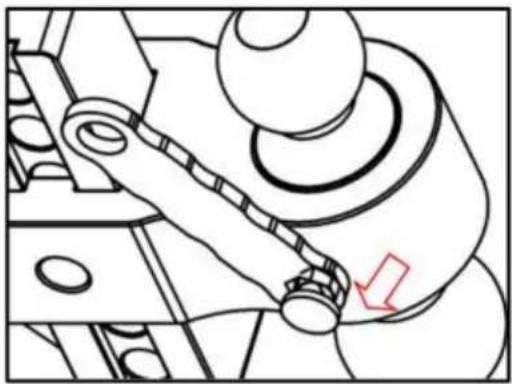

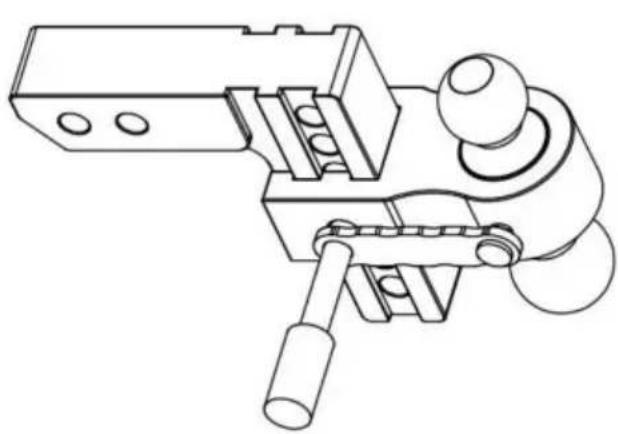

SCHRITT 6: Nach dem Fahren auf die entsprechende Höhe mit dem Anhängerschloss fixieren.

HINWEIS: Zur Geräuschreduzierung werden bei Bedarf Gummiringe auf beiden Innenseiten angebracht.

SCHRITT 7: Installation abgeschlossen. Wenn Sie andere Kugelköpfe entfernen und ersetzen müssen, befolgen Sie die vorherigen Schritte.

NOTIZ!

Für den Umbau von 2" und 2-5/16" Kugelköpfen ist kein separater Ausbau der Kugelköpfe notwendig, es wird lediglich das ganze Bauteil umgedreht und eingebaut.

1. Überprüfen Sie regelmäßig Bolzen und Sicherungsstifte. Überprüfen Sie alle Teile auf lose oder Überprüfen Sie abgenutzte Teile vor jedem Gebrauch und ersetzen oder ziehen Sie sie bei Bedarf fest.
2. Nicht überladen.
3. Bitte reinigen Sie das Produkt, wenn Sand oder Kies daran klebt.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
