Produkttyp	Kulkoppling med stöd (stöd med kula)
Märke	Vevor
Modell	AL-2.5-DROP8
Material	Aluminiumlegering
Färg	Silver
Mottagarstorlek	2,5 tum (6,35 cm)
Fall/Höjning	8 tum (20,32 cm)
Kulstorlek (ingår)	1-7/8 tum, 2 tum, 2-5/16 tum (tre storlekar)
Max släpvagnsvikt	8 000 lb (1-7/8 tum), 15 000 lb (2 tum), 18 500 lb (2-5/16 tum)
Ungefärliga mått (L × B × H)	10,5 × 7,56 × 8,66 tum (26,7 × 19,2 × 22 cm)
Axeldiameter	0,67 tum (1,7 cm)
Säkerhet	Låsstift ingår, säkerhetskedjor rekommenderas, stöldsäkert genom avtagbar kulled
Bullerreducering	Gummiringar integrerade på insidorna
Underhåll	Kontrollera bultar och sprintar före varje användning, rengör om sand eller grus fastnat, byt ut slitna delar omedelbart
Reservdelar tillgängliga	Kulleder (1-7/8, 2, 2-5/16 tum), sprintar, släpvagnslås
Reparerbarhet	Kulled utbytbar utan specialverktyg (full vändning möjlig för att byta från 2 till 2-5/16 tum)
Allmän information	Tillverkad av Shanghaimuxinmuyeyouxiangongsi, distribuerad av Vevor. Support: www.vevor.com/support

Vanliga frågor - AL-2.5-DROP8 Vevor

Vilken är den maximala dragkapaciteten för Vevor AL-2.5-DROP8 dragkroken?

Kapaciteten beror på kulan som används: 8 000 lb (3 629 kg) med 1-7/8 tums kula, 15 000 lb (6 804 kg) med 2 tums kula och 18 500 lb (8 391 kg) med 2-5/16 tums kula. Överskrid aldrig kapaciteten hos den lägst klassade komponenten i ditt dragsystem.

Vilka kulstorlekar ingår i modell AL-2.5-DROP8?

Tre kulor medföljer: 1-7/8 tum, 2 tum och 2-5/16 tum. Detta gör att den passar olika släpvagnar.

Hur installerar jag Vevor AL-2.5-DROP8 dragkroken?

1. Sätt i kulledshållaren i fordonets mottagare. 2. Rikta in hålen, för in och dra åt bulten för hand. 3. Använd medföljande verktyg för att dra åt ordentligt. 4. Vrid för att rikta in sprintöppningarna och fäst med lås och sprint. Se manualen för detaljer.

Kan jag byta kulled själv?

Ja, konstruktionen möjliggör snabbt byte. Lossa mittbulten, ta bort den gamla kulan, installera den nya och dra åt igen. För kulorna på 2 och 2-5/16 tum kan du vända hela enheten utan separat demontering.

Är denna dragkrok kompatibel med en 2 tums mottagare?

Nej, modell AL-2.5-DROP8 är designad för en 2,5 tums mottagare. För en 2 tums mottagare, välj modellerna AL-2-DROP6 eller AL-2-DROP8.

Vilken är den maximala vikten som denna dragkrok klarar?

Maximal släpvagnsvikt (GVWR) är 8 000 lb med 1-7/8 tums kula, 15 000 lb med 2 tums kula och 18 500 lb med 2-5/16 tums kula. Dessa värden gäller enbart dragkroken; fordonet och andra komponenter kan ha lägre gränser.

Hur underhåller jag Vevor-dragkroken?

Före varje användning, kontrollera bultar och sprintar. Rengör eventuell sand eller grus. Byt omedelbart ut slitna, spruckna eller skadade delar. Gummiringarna minskar buller men bör kontrolleras.

Finns det garanti för denna produkt?

Ja, Vevor tillhandahåller en elektronisk garanti. Du kan få garantibeviset och teknisk support på www.vevor.com/support.

Är dragkroken stöldsäker?

Ja, kulleden är avtagbar och kan låsas med medföljande släpvagnslås, vilket förhindrar stöld av kulleden.

Var hittar jag den fullständiga manualen på franska?

Den fullständiga manualen på franska finns gratis på notice-facile.com. Du kan också ladda ner den som PDF från Vevors webbplats. För andra språk kan en översättning begäras via e-post.

BRUKSANVISNING AL-2.5-DROP8 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KULLSTÄLLNINGAR

MODELL: AL-2-DROP6"

AL-2-DROP8"

AL-2,5-DROP4"

AL-2,5-DROP8"

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att kontrollera noggrant när du lägger en beställning hos oss om du verkligen sparar

Hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

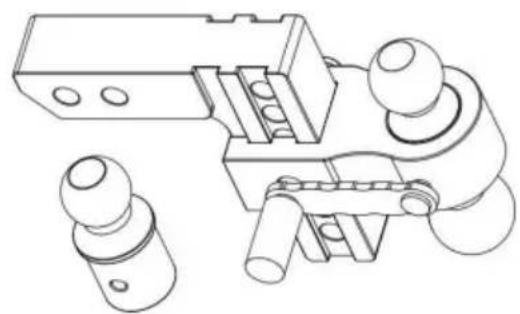

BOLMONTERING

HITCHES

OBS: Foto för referens. Se ditt köp.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan användning. VEVOR reserverar sig för en tydlig tolkning av vår bruksanvisning. Produktens utseende ska vara beroende av produkt du fått. Förlåt oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

1. Överskrid aldrig fordonstillverkarens rekommenderade bogsering kapacitet. Värdena för monteringssystemet är avsedda att representera produktens kapacitet och återspeglar inte på något sätt betygen eller kapaciteten hos dragsystem den används med. Konsumenten eller operatören är starkt rekommenderas att lära sig betygen för de olika komponenterna i bogseringen system och aldrig överskrida gränserna för den lägst rankade komponenten begagnad.
2. Användning av något annat stift än tillverkaren av monteringssystemet utgöra en allvarlig säkerhetsrisk och upphäver garantin. Koppla aldrig upp släpvagnen säkerhetskedjor till monteringssystemet.
3. Att installera en säkerhetskedja mellan fordonet och tillbehören är mycket viktigt rekommenderad.
4. Var medveten om faran med "dynamisk belastning". Denna situation uppstår när en belastning tappas på produkten, vilket resulterar i en överdriven kortvarig tid ladda. Dynamisk laddning kan skada och misslyckas med produkten och/eller tillbehör och orsaka personskador på personer i närheten.
5. Se till att säkerhetskedjorna fungerar fritt runt monteringssystemet och trasslar inte in sig.
6. Denna produkt är inte en leksak och kan inte användas som en leksak för barn.
7. Kom ihåg att de tidigare diskuterade varningarna inte kan täcka alla möjliga händelser och omständigheter. Den person som ställer in och använder detta produkten måste alltid använda sunt förnuft.

FÖRSIKTIGHET:

1. Defekta tillbehör ska bytas ut omedelbart. Defekt tillbehör kan leda till personskador och materiella skador.

2. Under användningstiden måste tillbehören kontrolleras för slitage, sprickor och andra skador.

SPARA DESSA INSTRUKTIONER

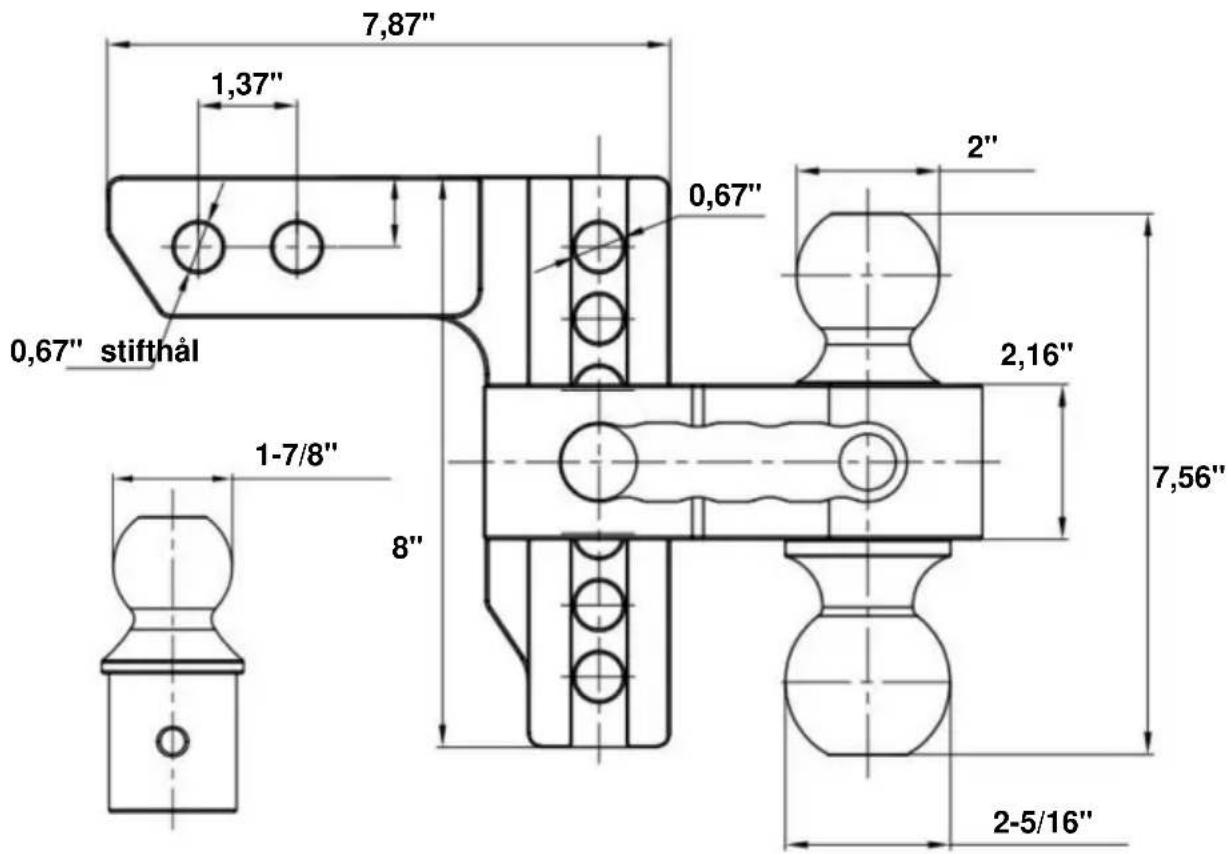

MODELL OCH PARAMETRAR

OBS: Vänligen matcha ditt köp.

Lista över delar:

Denna produkt har en unik design, kulhuvudet kan snabbt och enkelt bytt ut! Det kan förhindra att kulhuvudet blir stulet.

Följande installationsprocedur använder modellen AL-2-drop6" som en exempel. Andra modeller är liknande.

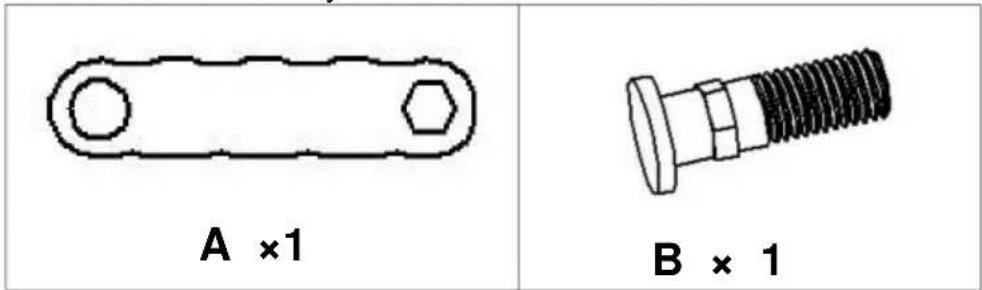

OBS: Kontrollera att du har nyckeldelarna som visas nedan.

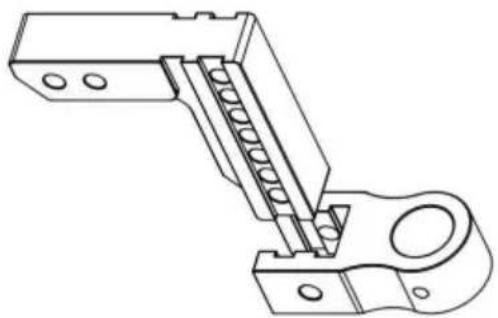

STEG 1: Montera kulsätet.

Obs: Om hålparet inte är komplett, vänd på den och försök igen.

Rotationsuppriktning

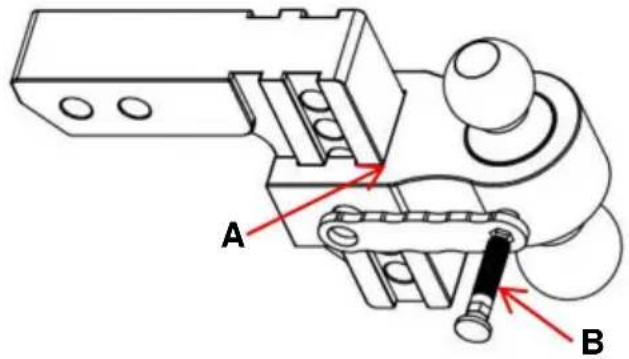

STEG 3: B går igenom A, snurrar in i bollen och vrider sig med handen tills det är lite tätt.

STEG 4: Använd A för att fortsätta att dra åt bult B.

STEG 5: Gå ut och rotera för att passa in i tee-hålet.

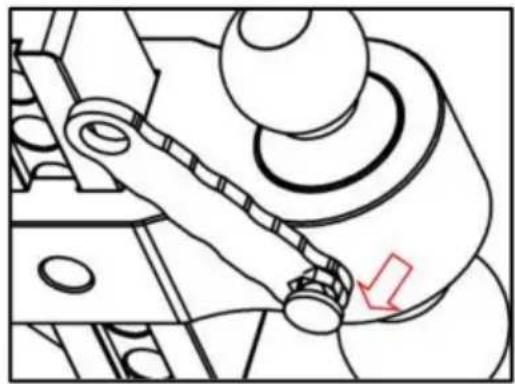

STEG 6: Fixera med släpvagnslåset efter att ha flyttat till lämplig höjd.

OBS: Gummiringar placeras på båda insidan efter behov för att minska buller.

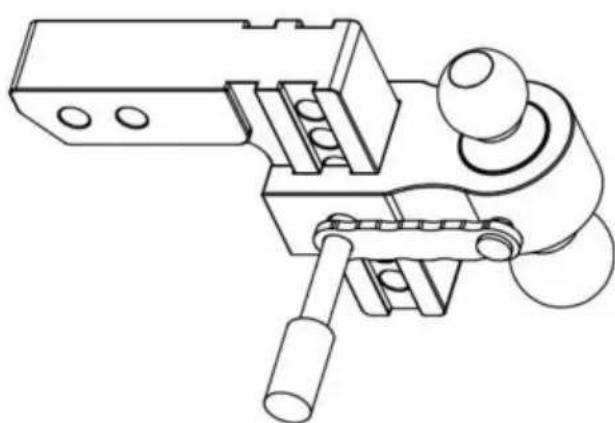

STEG 7: Installationen är klar. Om du behöver ta bort och byta ut andra kulhuvuden, se de föregående stegen.

NOTERA!

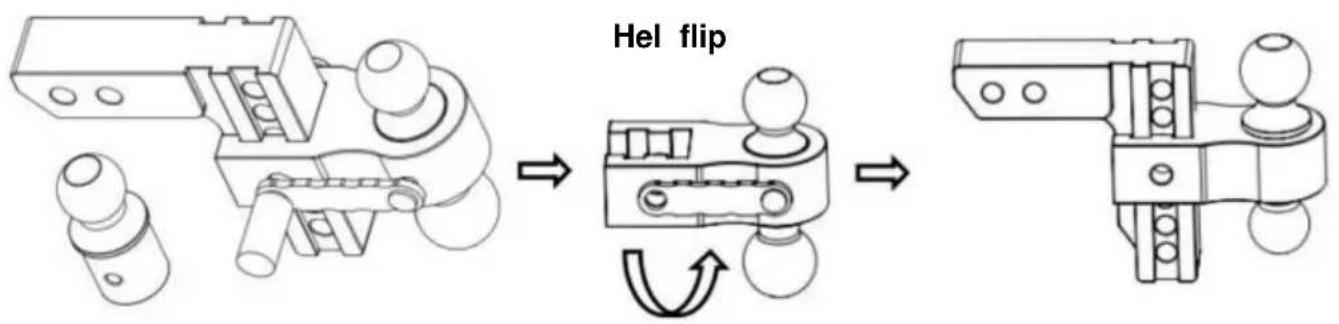

Konverteringen av 2" och 2-5/16" kulhuvuden kräver inte separat borttagning av kulhuvuden, bara hela komponenten vänds och installeras.

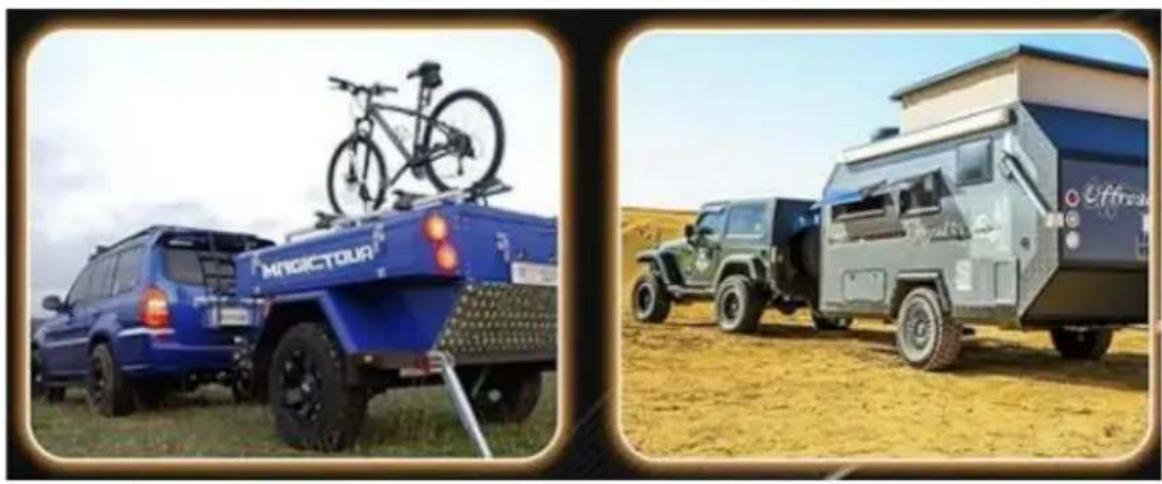

APPLIKATIONSSCENARIER

1. Kontrollera regelbundet bultar och säkerhetsnålar. Inspektera all utrustning för lös eller slitna delar före varje användning och byt ut eller dra åt efter behov.
2. Överbelasta inte.
3. Rengör produkten vid en tidpunkt då sand eller grus fastnar på den.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.
