MODE D'EMPLOI MC2440N10-B Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

DE CHARGE SOLAIRE MPPT SÉRIE MC

MC2430N10-B/ MC2440N10-B/ MC2450N10-B

MANUEL D'UTILISATION

	Avertissement - Pour réduire le risque de blessure, l'ut doit lire attentivement le manuel d'instructions.
FC	Cet appareil est conforme à la partie 15 des règles de la fonctionnement est soumis aux deux conditions suivantes : (1 appareil ne doit pas provoquer d'interférences nuisibles et (2) appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques et électroniques.

Modèle	MC2430N10-B	MC2440N10-B	MC2450N10-B
Tension de la batte	12V/24V
Tension PV max. circuit ouvert	92 V (25 °C) ; 100 V (température ambiante la plu
Courant de charge	30A	40A	50A
Puissance d'entréePV max.	400 W/12 V800 W/24 V	5 5 0 W/12 V 1W/24 V	660 W/12 V 1W/24 V

Chers utilisateurs, Merci beaucoup d'avoir choisi nos produits !

CONSIGNES DE SÉCURITÉ

1. La tension applicable du contrôleur dépasse la tension de sécurité du corps humain. Veuillez donc lire attentivement le manuel avant utilisation et n'utilisez le contrôleur qu'après avoir suivi une formation au fonctionnement en toute sécurité.
2. Le contrôleur ne contient aucune pièce nécessitant un entretien ou une réparation. L'utilisateur ne doit pas démonter ni réparer le contrôleur.
3. Installez le contrôleur à l'intérieur pour éviter l'exposition des composants et empêcher l'eau de pénétrer dans le contrôleur.

composants et empêcher l'eau de pénétrer dans le contrôleur.

1. Veuillez installer le contrôleur dans un endroit bien ventilé pour éviter que le dissipateur thermique ne surchauffe.
2. Il est recommandé d'installer un fusible ou un disjoncteur approprié à l'extérieur du contrôleur.
3. Assurez-vous de déconnecter le câblage du panneau photovoltaïque, le fusible ou le disjoncteur près de la borne de la batterie avant l'installation et le réglage du câblage du contrôleur.
4. Vérifiez que tout le câblage est bien serré après l'installation pour éviter tout risque d'accumulation de chaleur dû à de mauvaises connexions.

Attention : Cette opération est dangereuse, il faut donc effectuer

des préparatifs de sécurité avant toute opération.

Attention : cette opération peut avoir un effet destructeur.

Rappel : Suggestions et conseils pour l'opérateur.

Table des matières

1. Introduction....0 5 2. Installation....13
2. Fonctionnement et affichage du produit....17
3. Protection du produit et maintenance du système....20
4. Paramètres techniques....23
5. Courbe d'efficacité de conversion....25
6. Dimensions du produit....26 8.Fonction de contrôle APP...... 27

1. INTRODUCTION

1.1 Aperçu

- Avec la technologie PowerCatcher MPPT, leader du secteur, le contrôleur de charge solaire de la série MC permet un suivi énergétique maximal pour les panneaux solaires. Cette technologie permet au contrôleur de suivre rapidement et avec précision le point de puissance maximale du parc photovoltaïque dans n'importe quel environnement, obtenir le maximum d'énergie des panneaux solaires en temps réel, et d'augmenter considérablement l'efficacité d'

utilisation de l'énergie du système d'énergie solaire.

- Ce produit peut être connecté à un écran LCD externe ou à un module de communication Bluetooth et à un ordinateur supérieur pour un affichage dynamique de l'état de fonctionnement, des paramètres de fonctionnement, des journaux du contrôleur, des paramètres de contrôle, etc.

L'utilisateur peut rechercher divers paramètres et modifier les paramètres de contrôle selon les besoins pour répondre aux différentes exigences du système.

• Le contrôleur adopte le protocole de communication standard Modbus, ce qui permet à l'utilisateur de visualiser et de modifier facilement les paramètres du système. Entre-temps, la société fournit un logiciel de surveillance gratuit qui peut maximiser la commodité pour les utilisateurs afin de répondre aux différents besoins de surveillance à distance.
• Le contrôleur fournit un auto-test électronique global des défauts et de puissantes fonctions de protection électronique qui minimisent les dommages aux composants dus à une erreur d'installation et à une défaillance du système.

1.2 Caractéristiques

• La technologie de suivi du point de puissance maximale PowerCatcher permet au contrôleur de suivre le point de puissance maximale des panneaux solaires même dans un environnement complexe. Par rapport à la technologie de suivi MPPT traditionnelle, elle offre une vitesse de réponse plus rapide et une efficacité plus élevée.
• Un algorithme intégré de suivi du point de puissance maximale (MPPT) peut augmenter considérablement l'efficacité d'utilisation de l'énergie du système photovoltaïque, qui est environ 15 à 20 % supérieure à celle d'une charge PWM traditionnelle.
• Il offre une fonction de régulation active de la tension de charge. En cas de circuit ouvert de la batterie ou de protection contre les surcharges du BMS de la batterie au lithium, la borne de la batterie du contrôleur émettra la valeur de tension de charge nominale. ● L'efficacité de suivi MPPT atteint 99,9 %.
• En raison de la technologie d'alimentation numérique avancée, l'efficacité de conversion d'énergie du circuit est aussi élevée que 98 %.

- Disponible pour plusieurs types de batteries et prend en charge les procédures de charge de divers types de batteries telles que la batterie au lithium, la batterie colloïdale, la batterie scellée, la batterie ventilée, etc.

- Un mode de charge à courant limité est disponible. Lorsque la puissance du panneau solaire est trop importante et que le courant de charge est supérieur à la valeur nominale, le contrôleur réduit automatiquement la puissance de charge afin que le panneau solaire puisse fonctionner au courant de charge nominal.

- Prend en charge l'identification automatique de la tension de la batterie plomb-acide.

- Un écran LCD externe ou un module Bluetooth peut être connecté pour visualiser les données de fonctionnement et l'état de l'équipement, et la modification des paramètres du contrôleur est prise en charge.

- Fonction Bluetooth intégrée en option, qui peut afficher les données de fonctionnement et l'état de l'équipement et prendre en charge la modification des paramètres du contrôleur.

- Fonction CAN intégrée en option, qui peut afficher les données de fonctionnement et l'état de l'équipement et prendre en charge la modification des paramètres du contrôleur.

- Prend en charge le protocole Modbus standard pour répondre aux besoins de communication dans différentes occasions.

- Le mécanisme de protection intégré contre la surchauffe garantit que lorsque la température dépasse la valeur définie de l'appareil, le courant de charge diminue linéairement avec la température, réduisant ainsi l'augmentation de la température du contrôleur et évitant les dommages causés par les températures élevées.

- La compensation de température et le réglage automatique des paramètres de charge et de décharge contribuent à améliorer la durée de vie de la batterie.

- Protection contre les courts-circuits des panneaux solaires, protection contre les circuits ouverts des batteries et protection contre la foudre TVS, etc.

1.3 Apparence

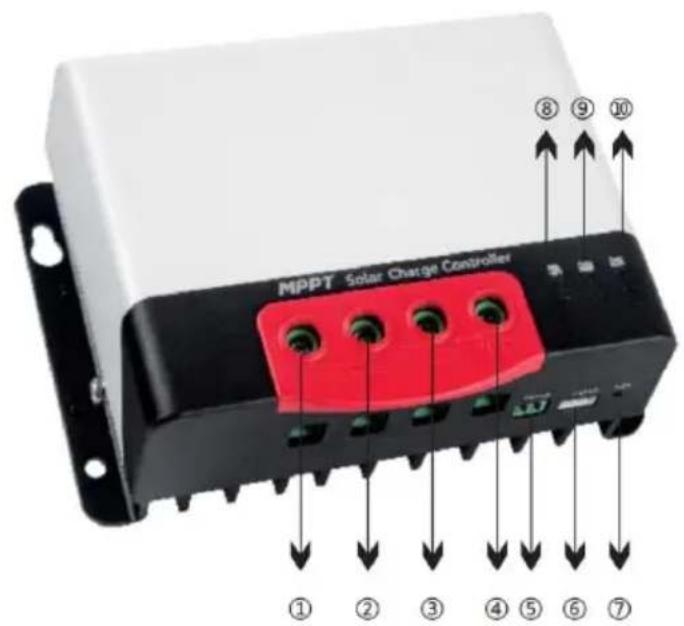

Figure 1-1 Apparence et ports du contrôleur

Non.	Noms	Non.	Noms
1	Interface "+" du panneau solai	6	Interface de communication
2	Interface "-" du panneau solai	7	Touches de fonctionnement
3	Interface de batterie "-"	8	Indicateur de charge PV
4	Interface "+" de la batterie	9	Indicateur de niveau de batterie
5	Interface d'échantillonnage de température externe	10	Indicateur de type de batterie

Le système de suivi du point de puissance maximale (MPPT) est une technologie de charge avancée qui permet au panneau solaire de produire plus d'énergie en ajustant les conditions de fonctionnement du module électrique. En raison des caractéristiques non linéaires des panneaux solaires, il existe un point de production d'énergie maximale (point de puissance maximale) d'un panneau sur sa courbe. Les contrôleurs

traditionnels (technologie de charge par commutateur et technologie de charge PWM) ne parviennent pas à maintenir la charge de la batterie à ce point, et par conséquent, l'énergie maximale du panneau solaire ne peut pas être obtenue. Le contrôleur de charge solaire avec technologie de contrôle MPPT peut cependant suivre le point de puissance maximale du panneau à tout moment pour obtenir l'énergie maximale pour charger la batterie.

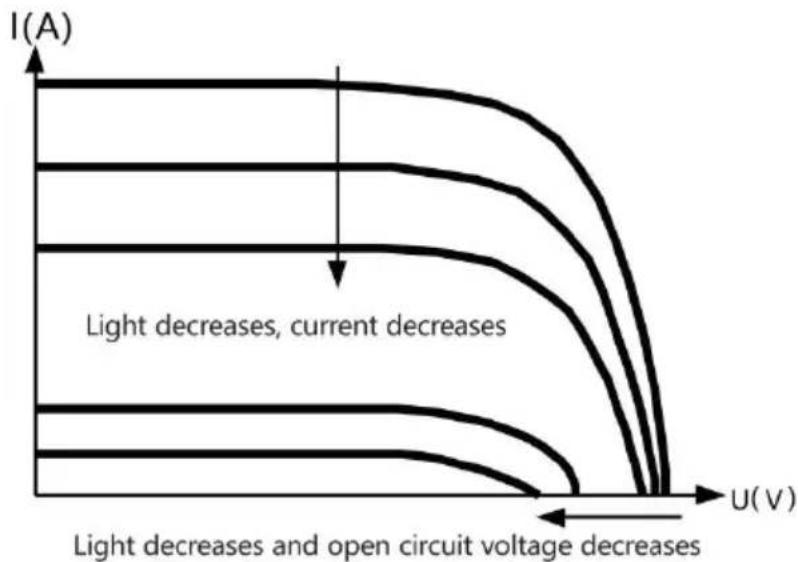

Prenons l'exemple d'un système 12 V. La tension de crête (Vpp) du panneau solaire est d'environ 17 V, tandis que la tension de la batterie est d'environ 12 V. En général, lorsque le contrôleur charge la batterie, la tension du panneau solaire est d'environ 12 V et ne contribue pas pleinement à sa puissance maximale. Mais le contrôleur MPPT peut surmonter ce problème. Il ajuste en permanence la tension et le courant d'entrée du panneau solaire pour atteindre la puissance d'entrée maximale.

Par rapport au contrôleur PWM traditionnel, le contrôleur MPPT peut fournir la puissance maximale du panneau solaire et peut ainsi fournir un courant de charge plus important. En général, le contrôleur MPPT peut améliorer l'utilisation d'énergie de 15 à 20 % par rapport au contrôleur PWM.

De plus, en raison de la différence de température ambiante et des conditions d'éclairage, le point de puissance maximale change souvent. Le contrôleur MPPT peut ajuster les paramètres en fonction de différentes conditions de temps à autre pour maintenir le système proche de son point de fonctionnement maximal. L'ensemble du processus est entièrement automatique et ne nécessite aucun réglage par les utilisateurs.

En tant qu'étape de charge, le MPPT ne peut pas être utilisé seul. Il est généralement nécessaire de combiner la charge de suralimentation, la charge flottante, la charge d'égalisation et d'autres méthodes de charge pour terminer le processus de charge de la batterie. Un processus de

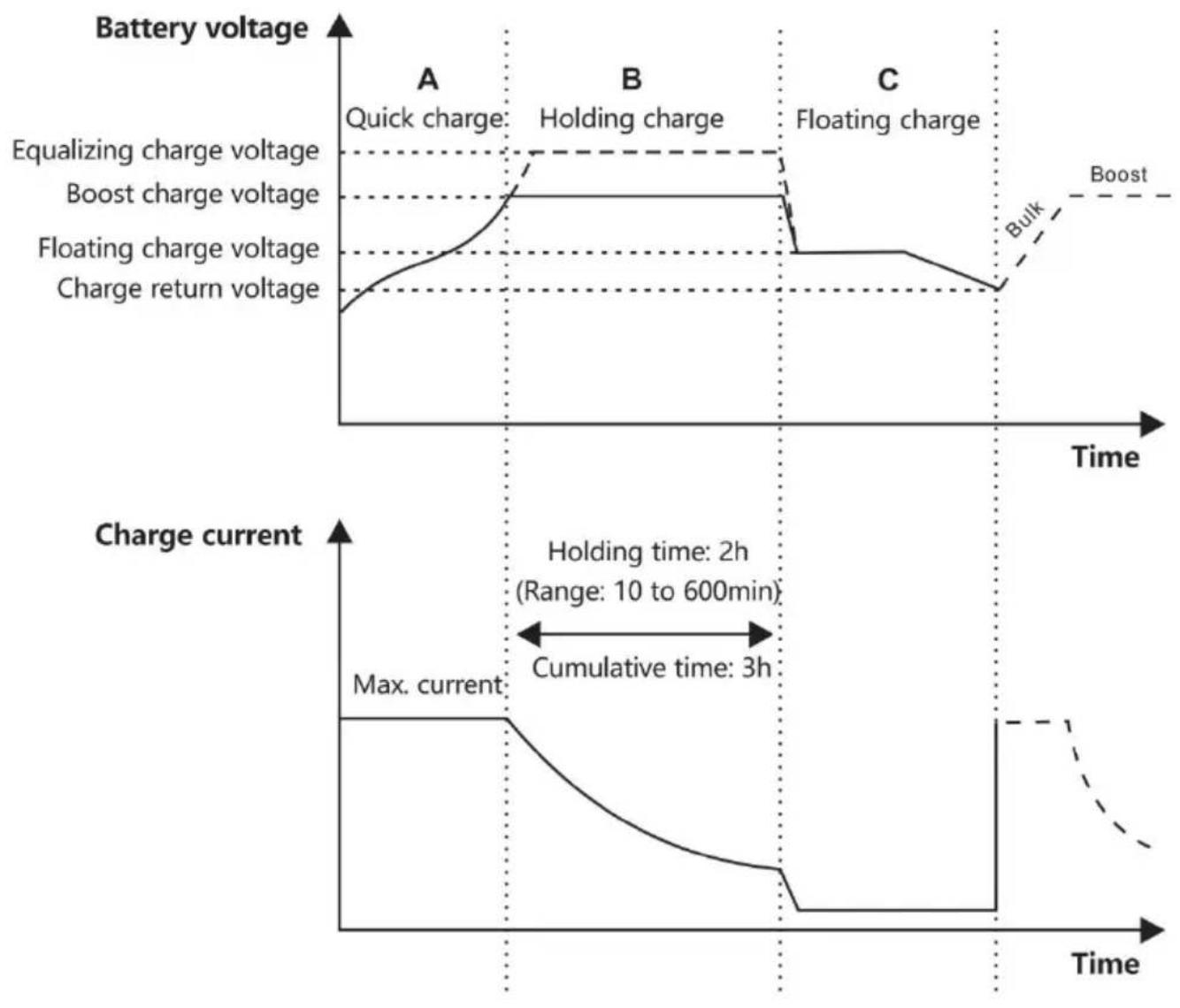

charge complet comprend : la charge rapide, la charge de maintien et la charge flottante. La courbe de charge est illustrée ci-dessous :

En phase de charge rapide, la tension de la batterie n'a pas encore atteint la valeur définie pour la tension de charge complète (c'est-à-dire la tension de charge d'égalisation/de suralimentation) et le contrôleur effectue une charge MPPT, qui fournit une énergie solaire maximale pour charger la batterie. Lorsque la tension de la batterie atteint la valeur prédéfinie, la charge à tension constante démarre.

b) Charge de maintien

Lorsque la tension de la batterie atteint la valeur définie pour la tension

En maintien, le contrôleur effectuera une charge à tension constante. Ce processus n'inclura plus la charge MPPT et le courant de charge diminuera progressivement avec le temps. La charge de maintien se déroule en étapes, à savoir la charge d'égalisation et la charge de suralimentation. Les deux étapes sont réalisées sans répétition, la charge d'égalisation étant démarrée une fois tous les 30 jours.

La durée par défaut de la charge boost est de 2 heures. Le client peut également ajuster le temps de maintien et la valeur prédéfinie du point de tension boost en fonction des besoins réels. Lorsque la durée atteint la valeur définie, le système passe en charge flottante.

La durée par défaut de la charge boost est de 2 heures. Le client peut également ajuster le temps de maintien et la valeur prédéfinie du point de tension boost en fonction des besoins réels. Lorsque la durée atteint la valeur définie, le système passe en charge flottante.

Attention : risque d'explosion !

Les batteries plomb-acide ventilées peuvent générer des gaz explosifs. Donc, le compartiment à piles doit être bien ventilé.

batteries plomb-acide ventilées peut générer des gaz explosifs. Donc, le compartiment à piles doit être bien ventilé.

Attention : risque d'endommagement de l'appareil !

L'égalisation peut augmenter la tension de la batterie à des niveaux susceptibles d'endommager les charges CC sensibles. Il est nécessaire de vérifier que la tension d'entrée autorisée de toutes les charges du système est supérieure à la valeur définie pour la charge d'égalisation.

Une surcharge et un dégagement gazeux excessif peuvent endommager les plaques de la batterie et provoquer le détachement des substances actives sur les plaques de la batterie. Une charge d'égalisation peut provoquer des dommages si la tension est trop élevée ou si le temps est trop long. Veuillez vérifier attentivement les exigences spécifiques de la batterie utilisée dans le système.

Une surcharge et un dégagement gazeux excessif peuvent endommager les plaques de la batterie et provoquer le détachement des substances actives sur les plaques. Une charge d'égalisation peut provoquer des dommages si la tension est trop élevée ou si la durée est trop longue. Veuillez vérifier attentivement les exigences spécifiques de la batterie utilisée dans le système.

Certains types de batteries bénéficient d'une charge d'égalisation régulière qui peut mélanger les électrolytes, équilibrer la tension de la batterie et terminer les réactions chimiques. La charge d'égalisation augmente la

tension de la batterie au-dessus de la tension standard, provoquant la vaporisation de l'électrolyte de la batterie. S'il est détecté que le contrôleur commande automatiquement l'étape suivante pour égaliser la charge, la charge d'égalisation durera 120 minutes (par défaut). La charge d'égalisation et la charge de suralimentation ne sont pas répétées lors du processus de charge complète afin d'éviter un dégagement de gaz trop important ou une surchauffe de la batterie.

1) Lorsque le système ne peut pas stabiliser en permanence la tension de la batterie à une tension constante en raison de l'influence de l'environnement d'installation ou de la charge, le contrôleur accumule le temps jusqu'à ce que la tension de la batterie atteigne la valeur définie. Lorsque le temps accumulé atteint 3 heures, le système passe automatiquement en charge flottante.

2) Si l'horloge du contrôleur n'est pas calibrée, le contrôleur effectue des charges d'égalisation régulières en fonction de ses paramètres internes.

Charge flottante

La charge flottante est effectuée après la phase de charge de maintien. Le contrôleur réduit la tension de la batterie en réduisant le courant de charge et en permettant à la tension de la batterie de rester à la valeur de consigne de charge flottante. Pendant la phase de charge flottante, la batterie est chargée à une tension très basse pour maintenir son état de charge complet. À ce stade, la charge peut obtenir presque toute l'énergie solaire. Si la charge dépasse l'énergie que le panneau solaire peut fournir, le contrôleur ne pourra pas maintenir la tension de la batterie pendant la phase de charge flottante. Lorsque la tension de la batterie est aussi basse que le point de consigne de charge de récupération, le système quitte la phase de charge flottante et réintègre la phase de charge rapide.

2. INSTALLATION

2.1 Précaution d'installation

Soyez très prudent lors de l'installation de la batterie. Lors de l'installation de la batterie plomb-acide ventilée, portez des lunettes de protection. Si vous avez touché l'acide de la batterie, rincez-le à l'eau claire. Évitez de placer des objets métalliques à proximité de la batterie pour éviter tout court-circuit.

Des gaz acides peuvent se former lors de la charge de la batterie. Veillez donc à une bonne ventilation.

La batterie peut générer du gaz inflammable. Tenez-la à l'écart des étincelles.

Évitez l'ensoleillement direct et l'infiltration d'eau de pluie lors de l'installation à l'extérieur.

Points de connexion médiocres et fils corrodés peuvent provoquer une chaleur extrême qui fait fondre la couche isolante du fil, brûle les matériaux environnants et même provoque un incendie. Par conséquent, il est nécessaire de s'assurer que les connecteurs sont bien serrés et qu'ils sont de préférence fixés avec un serre-câble pour éviter que les connecteurs ne se desserrent en raison des secousses du fil.

Lors du câblage d'un système, la tension de sortie du composant peut dépasser la tension de sécurité du corps humain. Il est donc nécessaire d'utiliser des outils isolés et de veiller à avoir les mains sèches.

La borne de batterie du contrôleur peut être connectée soit à une seule batterie, soit à un pack de batteries. Les instructions suivantes concernent une seule batterie, mais elles s'appliquent également à un pack de batteries. Respectez les recommandations de sécurité du

fabricant de batteries.

Les câbles de connexion du système sont sélectionnés en fonction d'une densité de courant ne dépassant pas 4 A/mm2. Reliez le contrôleur à la terre.

Le câblage et l'installation doivent être conformes aux exigences des codes électriques nationaux et locaux.

Les câbles de connexion PV et batterie doivent être sélectionnés en fonction du courant nominal. Reportez-vous au tableau suivant pour connaître les spécifications de câblage :

Modèles	PV maximum Courant d'entrée	Diamètre max du fil à l'extrémité PV (mm2/AWG)	Charge nominale actuel	Diamètre du de batterie (mm2/AWG)
MC2430N10-B	30	8/8	30A	8/8
MC2440N10-B	40	10/7	40A	10/7
MC2450N10-B	50	12/6	50A	12/6

Attention : danger d'explosion ! N'installez jamais le contrôleur et

batterie ventilée dans le même espace clos ! N'installez pas non plus le contrôleur dans un endroit clos où le gaz de la batterie pourrait s'accumuler.

Attention : danger, haute tension ! Les panneaux photovoltaïques

peuvent générer des tensions en circuit ouvert très élevées. Débranchez le disjoncteur ou le fusible avant de procéder au câblage et soyez très prudent pendant le câblage.

Attention : lors de

l'installation du contrôleur, assurez-vous qu'il y a suffisamment d'air pour circuler à travers le dissipateur thermique du contrôleur, en laissant au moins 150 mm au-dessus et en dessous du contrôleur pour assurer une convection naturelle pour la dissipation de la chaleur. En cas d'installation dans un boîtier fermé, assurez-vous d'une dissipation fiable de la chaleur à travers le boîtier.

Étape 1 : Choisissez un emplacement d'installation

Évitez d'installer le contrôleur dans un endroit exposé à la lumière directe du soleil, à des températures élevées ou à l'eau, et assurez-vous d'avoir une bonne

ventilation autour du contrôleur.

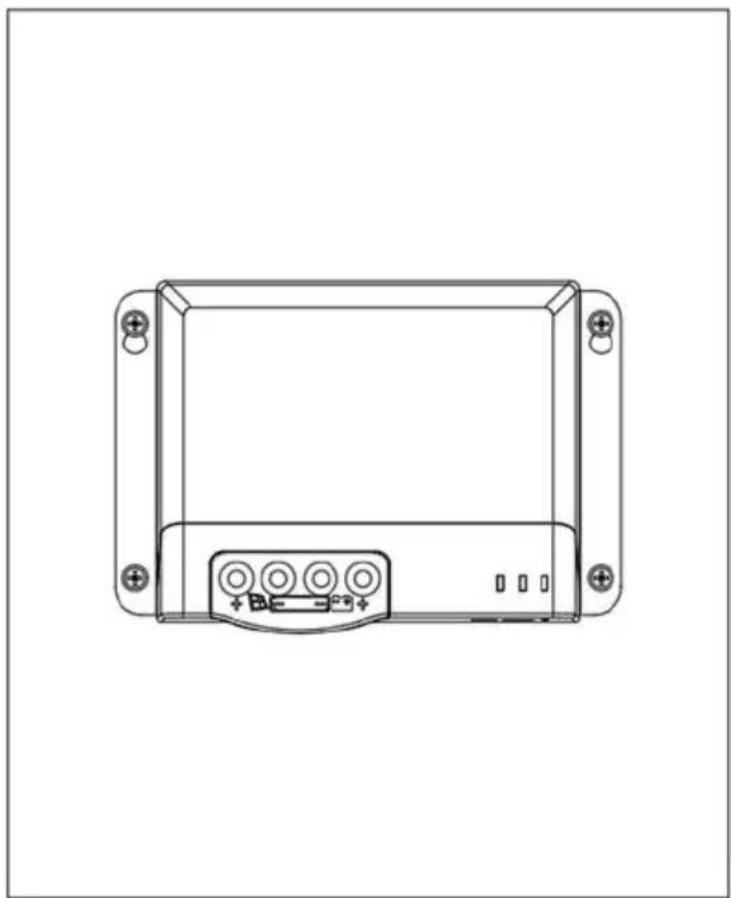

Étape 2 : Marquez la position de montage en fonction des dimensions de montage du contrôleur. Percez 4 trous de montage de la taille appropriée aux 4 marques. Fixez les vis dans les deux trous de montage supérieurs.

Étape 3 : Fixez le contrôleur

Alignez les trous de fixation du contrôleur avec les deux vis pré-fixées, accrochez le contrôleur. Ensuite, fixez les deux vis inférieures.

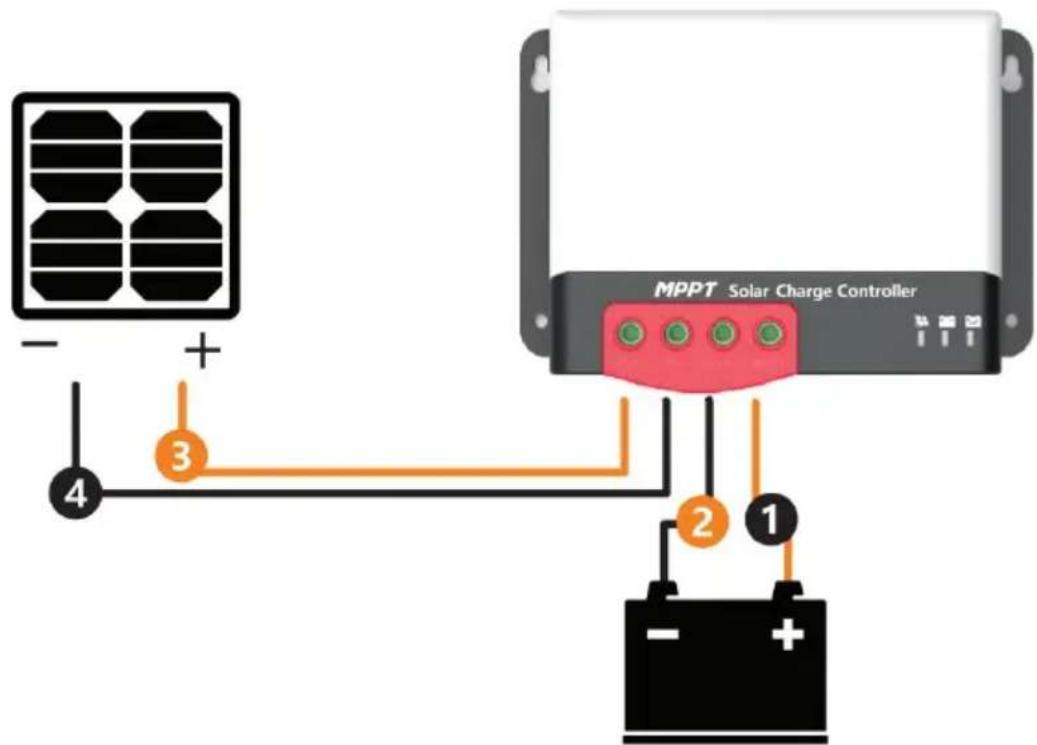

Pour des raisons de sécurité d'installation, nous recommandons une séquence de câblage comme suit ; cependant, un câblage dans d'autres séquences au lieu de celle-ci n'endommagera pas le contrôleur.

Avertissement : Danger, risque d'électrocution ! Nous vous

recommandons vivement de connecter un fusible ou un disjoncteur aux bornes du panneau photovoltaïque et de la batterie pour éviter tout risque d'électrocution pendant le câblage ou toute erreur de fonctionnement, et de vous assurer que le fusible ou le disjoncteur est débranché avant le câblage.

Attention : danger, risque de haute tension ! Les panneaux

photovoltaïques peuvent générer des tensions en circuit ouvert très élevées. Débranchez le disjoncteur ou le fusible avant de procéder au câblage et soyez très prudent pendant le câblage.

Attention : danger, risque d'explosion ! Si les bornes positive et

négative de la batterie et les câbles qui y sont connectés sont court-circuités, cela peut provoquer un incendie ou une explosion. Soyez très prudent lors de l'utilisation. Connectez d'abord la batterie, puis le panneau solaire. Veuillez suivre la méthode « + » en premier et « - » ensuite lors du câblage.

Une fois tous les fils correctement connectés, vérifiez si le câblage est correct et si la polarité est inversée. Après confirmation, connectez le fusible de la batterie ou le disjoncteur et observez si le voyant LED est allumé. Si ce n'est pas le cas, débranchez immédiatement le fusible ou le disjoncteur et vérifiez si le câblage est correct.

Une fois la batterie correctement chargée, connectez le panneau solaire. Si la lumière du soleil est suffisante, l'indicateur de charge du contrôleur s'allume en continu ou clignote et commence à charger la batterie.

Attention : lorsque le contrôleur a arrêté de charger pendant 10

minutes, l'inversion de polarité de la batterie peut endommager les composants internes du contrôleur.

Note :

1) Notez que le fusible de la batterie doit être installé le plus près possible de la borne de la batterie. La distance recommandée ne doit pas dépasser 150 mm. 2) La température de la batterie est de 25 °C (valeur fixe) lorsque le contrôleur n'est pas équipé d'un capteur de température à distance.

Il y a un total de trois indicateurs sur le contrôleur.

1 2 3SET	1 ---Indication du champ P	Indique le mode de charge a du contrôleur
	2 ---Indication BAT	Indique l'état actuel de la bat
	3 ---Indication du type de B	Indiquez le type de batteri actuel.

Indicateur de parc photovoltaïque :

Non.	ÉTAT DE CHARGE	État de l'indicateur	État de chargé
1	BULK	Reste sur	Chargement MPPT
2	ACCEPTANCE	Clignotement lent (Marche : 1 s, arrêt : cycle : 2 s)	Charge d'appoin
3	FLOAT	Clignotant simple (Marche : 0,1 s, arrêt : cycle : 2 s)	Charge flottante
4	EQUALIZE	Clignotement rapide (Marche : 0,1 s, arrêt : cycle : 0,2 s)	Charge d'égalisation
5	CURRENT-LIMITED	Double clignotant (Marche : 0,1 s, arrêt : puis marche : 0,1 s, arr 1,7 s, cycle : 0,2 s)	Courant limité chargement
6		Désactivé	Pas de charge

Indicateur BAT :

Couleur de l'indicateur	État de l'indicateur	État de la batterie
Vert	Reste sur	Batterie complètement chargée
Jaune	Reste sur	Tension de la batterie normale
Rouge	Reste sur	Tension de la batterie inférieure au de sous-tension
	Clignotement rapide (activité 0,1 s, désactivé : 0,1 s, d 0,2 s)	Surtension ou surchauffe de la batt

Indicateur de type de batterie :

Couleur de l'indicateur	État de la batterie
Vert	Batterie plomb-acide scellée
Jaune	Batterie au plomb colloïdal
Rouge	Batterie plomb-acide ventilée
Bleu	Batterie lithium fer phosphate 12V
Violet	Batterie lithium fer phosphate 24V
Blanc	Coutume

3.2 Fonctionnement des touches

Le contrôleur est doté d'une touche qui est utilisée conjointement avec l'indicateur de type de batterie pour sélectionner le type de batterie. Le mode de fonctionnement spécifique est le suivant :

Dans l'état de fonctionnement actuel, appuyez sur la touche et maintenez-la enfoncée pendant 8 secondes. L'indicateur de type de batterie (la couleur affichée est celle du type de batterie précédemment enregistré) commence à clignoter (le contrôleur arrête la charge et les autres travaux et entre dans un état de veille). À ce stade, chaque

fois que la touche est enfoncée, l'indicateur de type de batterie change de couleur, ce qui correspond à un type de batterie. Une fois le type de batterie sélectionné, appuyez à nouveau sur la touche et maintenez-la enfoncée pendant 8 secondes ou ne maintenez aucune opération pendant 15 secondes. Ensuite, le contrôleur enregistre automatiquement le type de batterie actuellement défini et entre en mode de fonctionnement normal. De plus, si vous maintenez la touche enfoncée pendant 20 secondes, le contrôleur restaurera les paramètres d'usine par défaut.

Les utilisateurs peuvent utiliser un équipement de communication externe (tel que Bluetooth BT-2) ou un protocole de communication pour effectuer la surveillance des données, le réglage des paramètres et d'autres opérations pour le contrôleur via le port. L'interface est définie comme

Fonction de communication CAN intégrée en option et protocole RV-C

S/N	Definition
①	/
②	/
③	/
④	GND
⑤	/
⑥	/
⑦	CANH
⑧	CANL

4. PROTECTION DU PRODUIT ET MAINTENANCE DU SYSTÈME

4.1 Protections

▶ Protection imperméabilisante

Indice de protection : IP32

▶ Protection limitée de la puissance d'entrée

Lorsque la puissance du panneau solaire est supérieure à la valeur nominale, le contrôleur limitera la puissance du panneau solaire dans la plage de puissance nominale pour éviter tout dommage dû à une surintensité, et le contrôleur entrera dans la charge de limitation de courant.

▶ Protection contre l'inversion de polarité de la batterie

Si la polarité de la batterie est inversée, le système ne fonctionnera pas mais le contrôleur ne brûlera pas.

La tension d'entrée PV est trop élevée

Si la tension à l'entrée du panneau photovoltaïque est trop élevée, le contrôleur coupe automatiquement l'entrée photovoltaïque.

▶ Protection contre les courts-circuits à l'entrée PV

Si la tension à l'extrémité d'entrée du panneau photovoltaïque est court-circuitée, le contrôleur arrêtera la charge ; une fois le court-circuit supprimé, la charge reprendra automatiquement.

➢ Protection contre l'inversion de polarité de l'entrée PV

Lorsque la polarité du réseau PV est inversée, le contrôleur ne sera pas endommagé et le fonctionnement normal continuera une fois l'erreur de câblage corrigée.

▶ Protection de charge inversée de nuit

Empêchez la décharge de la batterie grâce au panneau solaire la nuit

Protection contre la foudre TVS

Protection contre la surchauffe

Lorsque la température du contrôleur dépasse la valeur définie, il réduit la puissance de charge ou arrête la charge.

4.2 Maintenance du système

• Afin de maintenir les meilleures performances à long terme du contrôleur, il est recommandé d'effectuer des inspections deux fois par an.
• Assurez-vous que le flux d'air autour du contrôleur n'est pas obstrué ; retirez toute saleté ou débris du dissipateur thermique.
• Vérifiez si les couches isolantes de tous les fils exposés sont endommagées en raison de l'exposition au soleil, du frottement avec d'autres objets à proximité, de la pourriture sèche, de la destruction d'insectes ou de rongeurs, etc. Si tel est le cas, il est nécessaire de réparer ou de remplacer le fil.
• Vérifiez si les indicateurs sont cohérents avec le fonctionnement de l'appareil. Veuillez prendre des mesures correctives en cas de dysfonctionnement ou d'indication d'erreur si nécessaire.
• Vérifiez toutes les bornes de câblage pour détecter toute trace de corrosion, de dommages à l'isolation, de signes de température élevée ou de brûlure/décoloration.

Serrez les vis des bornes.

• Vérifiez la saleté, les nids d'insectes et la corrosion et nettoyez si nécessaire.
• Si le parafoudre est défaillant, remplacez-le à temps pour protéger le contrôleur et les autres appareils de l'utilisateur contre les dommages causés par la foudre. Veuillez prendre des mesures correctives en cas de dysfonctionnement ou d'indication d'erreur si nécessaire.

Attention : danger de décharge électrique ! Assurez-vous que toutes les alimentations du contrôleur ont été débranchées avant de procéder au contrôle ou à l'opération comme indiqué ci-dessus.

5. PARAMÈTRES TECHNIQUES

5.1 Paramètres électriques

Articles	Paramètres
Modèle		MC2430N10-B	MC2440N10-B	MC2450N10-B
Tension du système	12V/24V
Perte de charge nulle	<10 mA
Tension de la batteri	9 V à 32 V
PV ouvert maximum tension du circuit	92 V (25 °C) ; 100 V (température ambiante la plus bass
Plage de tension du p de puissance maximale	(Tension de la batterie +2V) ~ 72V
Courant de charge		30A	40A	50A
nominal
Puissance d'entrée PV maximale		400 W/12 V800 W/24 V	550 W/12 V1100W/24V	660 W/12 V1320 W/24 V
Conversion de charge efficacité	≤98%
Efficacité du suivi MPF	>99%
Coefficient de compensation de température	-3 mv/°C/2 V (par défaut) ; la batterie au lithium ne dispose compensation de température
Température de fonctionnement	-35°C à 45°C
Indice de protection IP	IP32
Poids		830g	1040g	1335g
Mode de communicatio	Communication série TTL
Fonctionnalités optionnelles	Communication Bluetooth et CAN intégrée
Altitude	≤ 3000 mètres
Dimensions (mm)		150*105,6*67,5	183*127*65,5	183*127*69,5
Description: Fonction de communication Bluetooth intégrée en option, le modèle de produit correspond MC24xxN10-B. XX signifie 20/30/40/50.Fonction de communication CAN intégrée en option, le modèle de produit correspondant MC24xxN10-CAN. XX signifie 20/30/40/50.

5.2 Paramètres par défaut du type de batterie

Comparaison des paramètres de différents types de batteries
Régler la tensic Type de batter	Batterie plomb-acide scellée	Batterie au plomb colloïdal	Batterie plomb-acide ventilée	Batterie au lithium	Défini par l'utilisateur
Surtension coupure tension	16,0 V	16,0 V	16,0 V	—	9 ~ 17 V
Tension decharge d'égalisation	14,6 V	—	14,8 V	—	9 ~ 17 V
Charge de suralimentation tension	14,4 V	14,2 V	14,6 V	14,4 V	9 ~ 17 V
Tension de charge flottante	13,8 V	13,8 V	13,8 V	—	9 ~ 17 V
Augmenter la tension de récupération de charge	13,2 V	13,2 V	13,2 V	—	9 ~ 17 V
Durée de charg d'égalisation	120 min.	—	120 min.	—	0 ~ 600 min.
Intervalle de charge d'égalisation	30 jours	0 jours	30 jours	—	0 ~ 250D(0 indique la désactivation de la fonction de charge d'égalisation)
Charge de suralimentation durée	120 min.	120 min.	120 min.	—	10 ~ 600 min.

Si une batterie définie par l'utilisateur est utilisée, les paramètres de tension par défaut du système sont les mêmes que ceux de la batterie plomb-acide scellée. La logique suivante doit être suivie lors de la modification des paramètres de charge et de décharge de la batterie :

Tension de déconnexion de surtension > tension limite de charge ≥ tension de charge d'égalisation ≥ tension de charge de suralimentation ≥ tension de charge flottante > tension de récupération de charge de suralimentation ;

Tension de déconnexion en cas de surtension > Tension de rétablissement de la déconnexion en cas de surtension ;

6. COURBE D'EFFICACITÉ DE CONVERSION

6.1 Système 12V

- Veuillez utiliser votre téléphone portable pour scanner le code QR dans l'image.

• Suivez les instructions pour télécharger le logiciel APP et terminer le suivi.
• Une fois l'installation de l'application terminée, veuillez suivre les instructions pour configurer la connexion. Une fois la connexion réussie, vous pouvez interroger les informations de l'appareil et contrôler l'appareil sur le téléphone mobile.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

- Disponibles en différents types de batteries et prennent en charge diverses procédures de charge pour différents types de batteries, comme les batteries au lithium, les batteries colloïdales, les batteries scellées, les batteries ventilées, les batteries au lithium, etc.
