MANUALE UTENTE MC2440N10-B Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

DI CARICA SOLARE MPPT SERIE MC

MC2430N10-B/ MC2440N10-B/ MC2450N10-B

MANUALE D'USO

	Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle due condizioni seguenti: (1) Qu dispositivo non può causare interferenze dannose e (2) Quest dispositivo deve accettare qualsiasi interferenza ricevuta, compre le interferenze che possono causare un funzionamento indesid
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata dei rifiuti nell'Unione Europea. Ciò si applico prodotto e a tutti gli accessori contrassegnati con quest simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devon essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Modello	ModelloMC2430N10-B	ModelloMC2440N10-B	ModelloMC2450N10-B
Tensione della batteria	12V/24V
Tensione massima circuito aperto de fotovoltaico	92 V (25 °C) 100 V (temperatura ambiente minima
Corrente di carica	30A	40A	50A
Potenza massima ingresso FV	400W/12V800W/24V	5 5 0W/12V 10W/24V	660W/12V1320W/24V

Cari utenti, Grazie mille per aver scelto i nostri prodotti!

SAFETY INSTRUCTIONS

1. La tensione applicabile del controller supera la tensione di sicurezz il corpo umano, quindi leggere attentamente il manuale prima dell'uso dell'uso il controllore solo dopo aver completato la formazione sulle operazioni di sicurezza.
2. Non ci sono parti all'interno del controller che necessitano di manutenzione o riparazione. L'utente non deve smontare e riparare il controller.
3. Installare il controller in ambienti chiusi per evitare l'esposizione dei componenti e l'ingresso di acqua nel controller.
4. Installare il controller in un luogo ben ventilato per evitare il surriscaldamento del dissipatore di calore.
5. Si consiglia di installare un fusibile o un interruttore automatico ad all'esterno del controller.
6. Prima di installare e regolare il cablaggio del controller, assicurarsi scollegare il cablaggio del pannello fotovoltaico e il fusibile o l'interrutt automatico vicino al terminale della batteria.
7. Dopo l'installazione, verificare che tutti i cavi siano ben serrati per evitare il rischio di accumulo di calore dovuto a collegamenti scadenti.

Attenzione: questa operazione è pericolosa, pertanto prima di

eseguirla è necessario adottare le misure di sicurezza necessarie.

Attenzione: questa operazione potrebbe avere effetti distruttivi.

Promemoria: suggerimenti e consigli per l'operatore.

Sommario

1. Introduzione....05
   2. Installazione....13
2. Funzionamento e visualizzazione del prodotto....17
3. Protezione del prodotto e manutenzione del sistema....20
4. Parametri tecnici....23

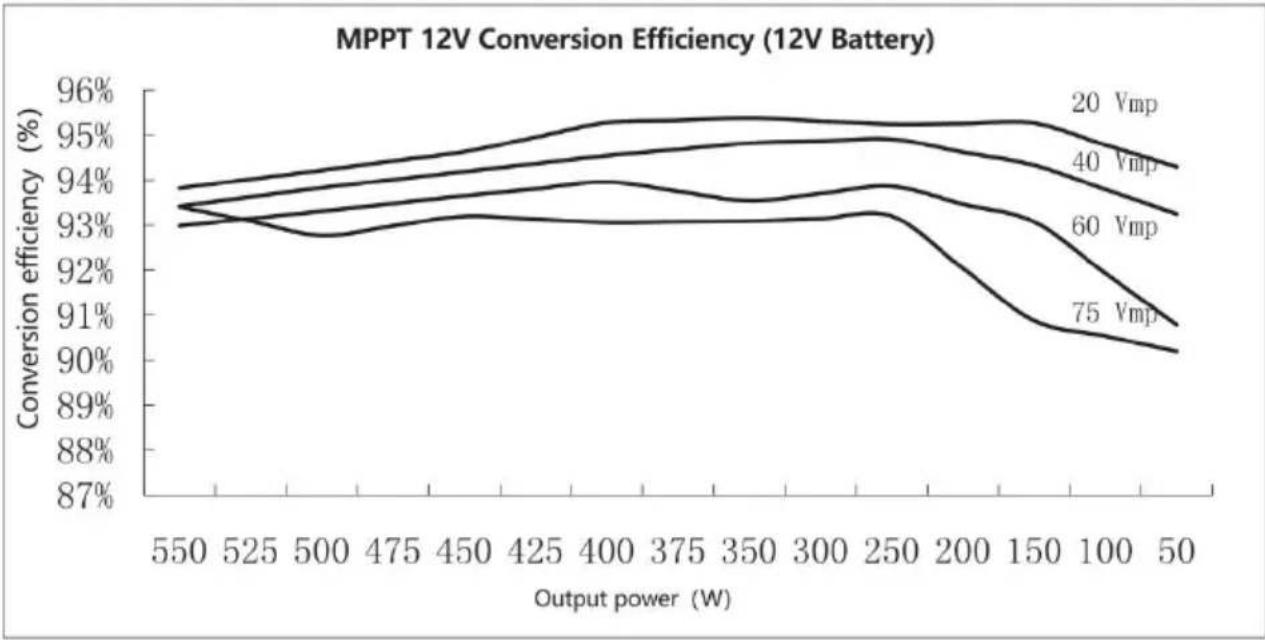

5. Curva di efficienza di conversione....25
6. Dimensioni del prodotto....26
   8.Funzione di controllo APP.... 27

1. INTRODUCTION

1.1 Overview

- Grazie alla tecnologia PowerCatcher MPPT leader del settore, Il regolatore di carica solare della serie MC consente il monitoraggio della massima energia per i pannelli solari. Questa tecnologia consente al controller di tracciare in modo rapido e preciso il pur massima potenza dell'impianto fotovoltaico in qualsiasi ambiente, ottenere la massima energia dei pannelli solari in tempo reale, e aumentare significativamente l'efficienza di utilizzo dell'energia del sistema solare.

- Questo prodotto può essere collegato a uno schermo LCD esterno un modulo di comunicazione Bluetooth e al PC Upper Computer visualizzazione dinamica dello stato operativo, dei parametri operativi controllore registri, parametri di controllo, ecc. L'utente può consulta vari parametri e modificare i parametri di controllo secondo necessi per adattarli ai diversi requisiti del sistema.

- Il controller adotta il protocollo di comunicazione Modbus standard,

che consente all'utente di visualizzare e modificare comodamente i parametri del sistema. Nel frattempo, l'azienda fornisce un software monitoraggio gratuito in grado di massimizzare la praticità degli ute nel soddisfare le diverse esigenze di monitoraggio remoto.

- Il controller fornisce un autotest generale dei guasti elettronici e pot funzioni di protezione elettronica che riducono al minimo i danni a componenti dovuti a errori di installazione e guasti del sistema.

1.2 Fea t ure s

- La tecnologia di tracciamento del punto di massima potenza PowerCatcher consente al controller di tracciare il punto di massim potenza dei pannelli solari anche in un ambiente complesso. Rispe alla tradizionale tecnologia di tracciamento MPPT, vanta una velocità di risposta più rapida e un'efficienza di tracciamento più elevata.

- Un algoritmo integrato di inseguimento del punto di massima potenz (MPPT) può aumentare significativamente l'efficienza di utilizzo dell'energia del sistema fotovoltaico, che è circa dal 15% al 20% superiore rispetto alla tradizionale ricarica PWM.

- Fornisce una funzione di regolazione attiva della tensione di carica. caso di circuito aperto della batteria o di protezione da sovraccari BMS della batteria al litio, il terminale della batteria del controller emetterà il valore nominale della tensione di carica.

- L'efficienza di inseguimento MPPT arriva fino al 99,9%.

- A causa di Grazie alla tecnologia avanzata di alimentazione digitale, l'efficienza di conversione dell'energia del circuito raggiunge il 98%.

- È disponibile una modalità di carica a corrente limitata. Quando la potenza del pannello solare è troppo elevata e la corrente di cari superiore alla valvola nominale, il controller riduce automaticamente potenza di carica in modo che il pannello solare possa funzionare corrente di carica nominale.

• Supporta l'identificazione automatica della tensione della batteria al piombo.
• È possibile collegare uno schermo LCD esterno o un modulo Bluetooth per visualizzare i dati operativi e lo stato dell'apparecchiatura; è inoltre supportata la modifica dei parametri c controller.
• Funzione Bluetooth integrata opzionale, che consente di visualizzare dati di funzionamento e lo stato dell'apparecchiatura e di supportar modifica dei parametri del controller.
• Funzione CAN integrata opzionale, che consente di visualizzare i da di funzionamento e lo stato dell'apparecchiatura e di supportare la modifica dei parametri del controller.
• Supporta il protocollo Modbus standard per soddisfare le esigenze e comunicazione in diverse occasioni.
• Il meccanismo di protezione da sovratemperatura integrato garantisce che quando la temperatura supera il valore impostato sul dispositiva la corrente di carica diminuisce in modo lineare con la temperatur riducendo così l'aumento di temperatura del controller ed evitando danni dovuti ad alte temperature.
• La compensazione della temperatura e la regolazione automatica dei parametri di carica e scarica contribuiscono a migliorare la durata batteria.
• Protezione da cortocircuito del pannello solare, protezione da circuito aperto della batteria e protezione da fulmini TVS , ecc.

1.3 Appe arance

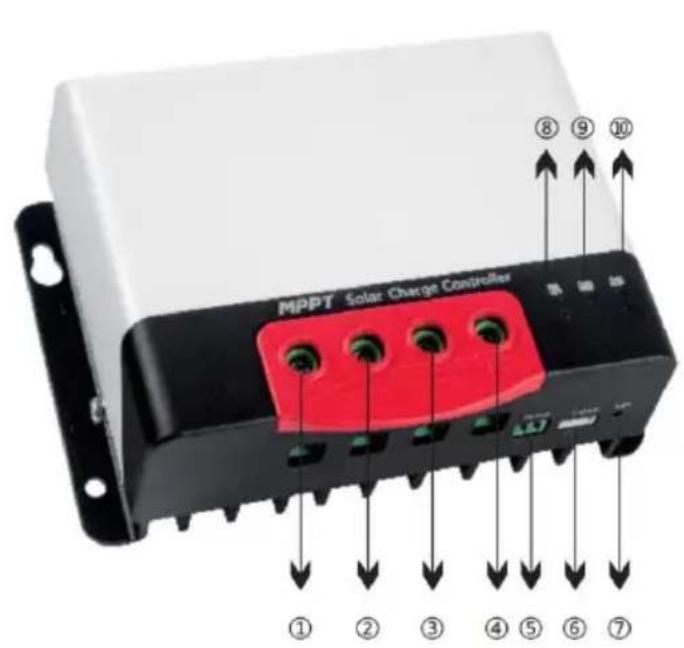

Figura 1-1 Aspetto e porte del controller

NO.	Nomi	NO.	Nomi
1	Interfaccia "+" del pannello sola	6	Interfaccia di comunicazione
2	Interfaccia "-" del pannello sola	7	Tasti operativi
3	Interfaccia batteria "-"	8	Indicatore di carica FV
4	Interfaccia "+" della batteria	9	Indicatore del livello della batte
5	Interfaccia di campionamento de temperatura esterna	10	Indicatore del tipo di batteria

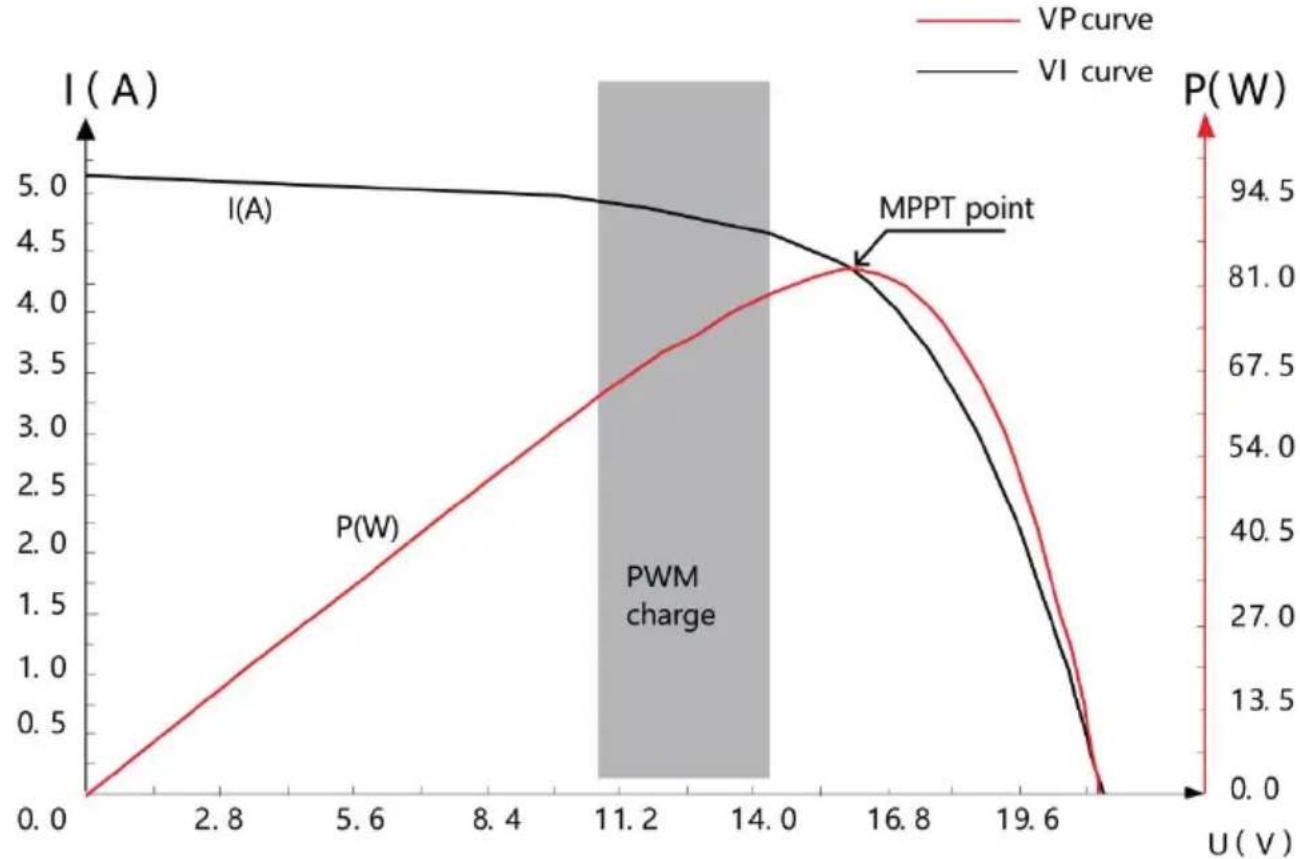

Il sistema Maximum Power Point Tracking (MPPT in breve) è una tecnologia di carica avanzata che consente al pannello solare di produzione più energia regolando le condizioni operative del modulo elettrico. A c. delle caratteristiche non lineari degli array solari, c'è un punto di produzione di energia massima (punto di massima potenza) di un arra sulla sua curva. Il controller tradizionale (tecnologia di carica a commutazione e tecnologia di carica PWM) non riesce a mantenere la carica della batteria in questo punto e quindi non è possibile ottenere

massima energia del pannello solare. Il controller di carica solare con tecnologia di controllo MPPT, tuttavia, può tracciare il punto di massin potenza dell'array in ogni momento per ottenere la massima energia p caricare la batteria.

Prendiamo come esempio un sistema da 12 V. La tensione di picco del pannello solare è di circa 17 V, mentre la tensione della batteria circa 12 V. In generale, quando il controller carica la batteria, la tens del pannello solare è di circa 12 V e non contribuisce completamente sua potenza massima. Tuttavia, il controller MPPT può superare quest problema. Regola costantemente la tensione e la corrente di ingresso pannello solare per ottenere la massima potenza di ingresso.

Rispetto al tradizionale controller PWM, il controller MPPT può fornire massima potenza del pannello solare e quindi può fornire una corrent carica maggiore. In generale, il controller MPPT può migliorare utilizzo energia del 15%-20% rispetto al regolatore PWM.

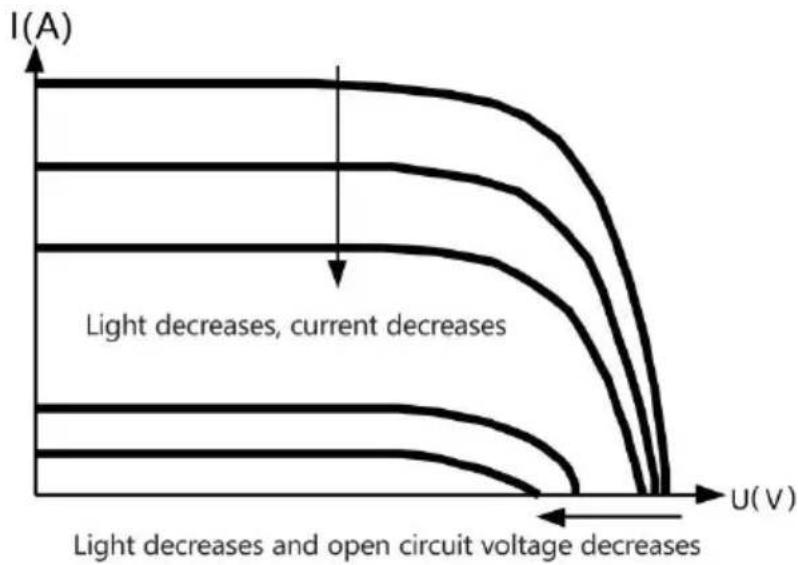

Inoltre, a causa della differenza di temperatura ambiente e condizioni

luce, il punto di massima potenza cambia spesso. Il controller MPPT regolare i parametri in base a diverse condizioni di volta in volta per mantenere il sistema vicino il suo punto di lavoro massimo. L'intero processo è completamente automatico e non richiede alcuna regolazior dagli utenti.

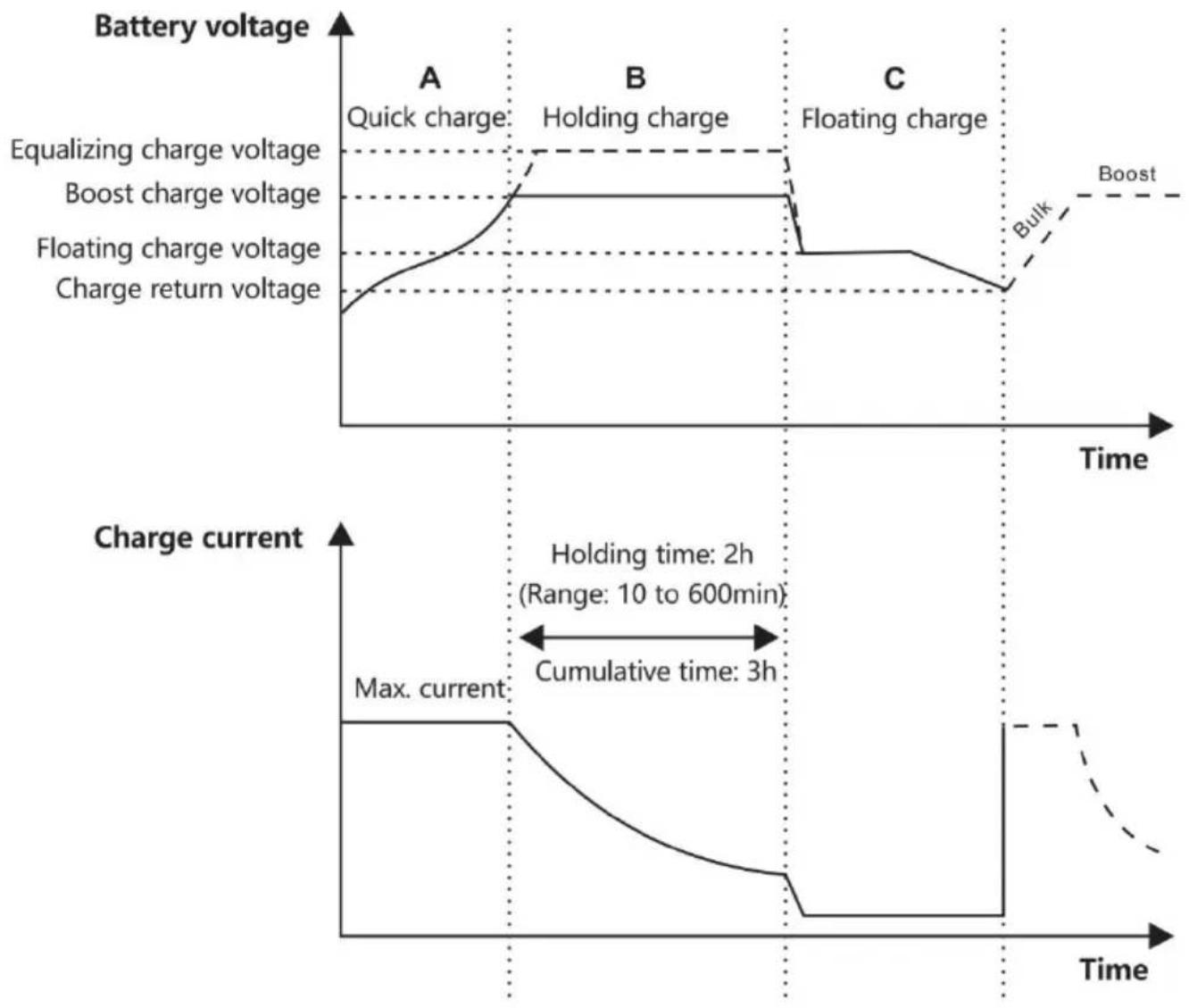

Come una delle fasi di carica, MPPT non può essere utilizzato da su solito è necessario combinare carica boost, carica di mantenimento, ca di equalizzazione e altri metodi di carica per completare il processo c carica della batteria. Un processo di carica completo include: carica ra carica di mantenimento e carica di mantenimento. La curva di carica mostrata di seguito:

Nella fase di carica rapida, la tensione della batteria non ha ancora raggiunto il valore impostato della tensione di carica completa (ad ese

tensione di carica di equalizzazione/boost) e il controller eseguirà la cMPPT, che fornirà la massima energia solare per caricare la batteria. Quando la tensione della batteria raggiunge il valore preimpostato, iniz la carica a tensione costante.

b) Carica di mantenimento

Quando la tensione della batteria raggiunge il valore impostato della tensione di mantenimento, il regolatore eseguirà la carica a tensione costante. Questo processo non includerà più la carica MPPT e la cor di carica diminuirà gradualmente nel tempo. La carica di mantenimento avviene in due fasi, ovvero carica di equalizzazione e carica di boost due fasi vengono condotte senza ripetizione, in cui la carica di equalizzazione viene avviata una volta ogni 30 giorni.

Ricarica rapida

La durata predefinita della carica boost è di 2 ore. Il cliente può and regolare il tempo di mantenimento e il valore preimpostato del punto tensione boost in base alle esigenze effettive. Quando la durata raggi il valore impostato, il sistema passerà alla carica di mantenimento.

Equalizzazione della carica

Attenzione: rischio di esplosione!

batterie al piombo-acido ventilate può generare gas esplosivi. COSì, il vano batterie deve essere ben ventilato.

Attenzione: danni al dispositivo!

L'equalizzazione può aumentare la tensione della batteria a livelli che potrebbero danneggiare i carichi DC sensibili. È necessario verificare da la tensione di ingresso consentita di tutti i carichi di sistema sia mag del valore impostato per la carica di equalizzazione.

Attenzione: danneggiamento del dispositivo!

La carica eccessiva e l'eccessiva evoluzione di gas possono danneggia le piastre della batteria e causare il distacco delle sostanze attive sul piastra della batteria. La carica di equalizzazione può causare danni s tensione è troppo alta o il tempo è troppo lungo. Si prega di contro

attentamente i requisiti specifici della batteria utilizzata nel sistema.

Alcuni tipi di batteria traggono vantaggio dalla carica di equalizzazione regolare, che può mescolare gli elettroliti, bilanciare la tensione della batteria e completare le reazioni chimiche. La carica di equalizzazione aumenta la tensione della batteria al di sopra della tensione standard, causando la vaporizzazione dell'elettrolito della batteria. Se viene rileval che il controller controlla automaticamente la fase successiva per esse carica di equalizzazione, la carica di equalizzazione durerà 120 minuti (predefinita). La carica di equalizzazione e la carica di boost non ven ripetute in un processo di carica completa per evitare un'eccessiva evoluzione di gas o il surriscaldamento della batteria.

1) Quando il sistema non riesce a stabilizzare in modo continuo la tensione della batteria a una tensione costante a causa dell'influenza dell'ambiente di installazione o del carico, il controller accumulerà temp finché la tensione della batteria non raggiunge il valore impostato. Qu il tempo accumulato raggiunge le 3 ore, il sistema passerà automaticamente alla carica di mantenimento.

2) Se l'orologio del controller non è calibrato, il controller eseguirà regolari cariche di equalizzazione in base al suo interno

Carica galleggiante

La carica flottante viene condotta dopo la fase di carica di mantenimento in cui il controller ridurrà la tensione della batteria riducendo la correr carica e consentendo alla tensione della batteria di rimanere al valore impostato per la carica flottante. Durante la fase di carica flottante, la batteria viene caricata a una tensione molto bassa per mantenere lo di carica completa della batteria. In questa fase, il carico può ottener quasi tutta l'energia solare. Se il carico supera l'energia che il pannel solare può fornire, il controller non sarà in grado di mantenere la ter della batteria nella fase di carica flottante. Quando la tensione della batteria è bassa quanto il punto di regolazione della carica di recuper sistema uscirà dalla fase di carica flottante e rientrerà nella fase di

rapida.

2. INSTALLATION

2.1 Inst all ation Prec aut ion

Prestare molta attenzione quando si installa la batteria. Quando si ins la batteria al piombo-acido ventilata, indossare occhiali protettivi. Una \ toccato l'acido della batteria, sciacquarlo con acqua pulita.

Evitare di posizionare oggetti metallici vicino alla batteria per evitare cortocircuiti.

Quando la batteria è carica, potrebbe generarsi del gas acido. Assicui quindi una buona ventilazione.

La batteria potrebbe generare gas infiammabili. Si prega di tenere lon dalle scintille.

In caso di installazione all'esterno, evitare l'esposizione diretta alla luce solare e l'infiltrazione di acqua piovana.

Punti di connessione scadenti e i fili corrosi possono causare calore estremo che scioglie lo strato isolante del filo, brucia i materiali circos persino provoca un incendio. Pertanto, è necessario assicurarsi che i connettori siano serrati e che i fili siano preferibilmente fissati con un fascetta per evitare connettori allentati causati dallo scuotimento del filo. Nel cablaggio del sistema, la tensione di uscita del componente potre superare la tensione di sicurezza del corpo umano. Quindi, è necessa utilizzare utensili isolati e assicurarsi che le mani siano asciutte.

Il terminale della batteria sul controller può essere collegato sia a una batteria singola, sia a un pacco batterie. Le istruzioni successive nel manuale sono per una batteria singola, ma si applicano anche a un batterie. Osservare le raccomandazioni di sicurezza del produttore della batteria.

I cavi di collegamento del sistema sono selezionati in base alla densi corrente non superiore a 4A/mm2. Collegare a terra il controller.

2.2 Wiring Speci ficatio ns

Il cablaggio e l'installazione devono essere conformi ai requisiti dei co elettrici nazionali e locali.

I cavi di collegamento del PV e della batteria devono essere selezion base alla corrente nominale. Fare riferimento alla seguente tabella per specifiche di cablaggio:

Modelli	PV massimo Corrente di ingresso	Diametro massimo del filo all'estremità del fotovoltaico (mm2/AWG)	Carica nominale attuale	Diametro del filo della batteria (mm2/AWG)
Modello MC2430N10-B	30	8/8	30A	8/8
Modello MC2440N10-B	40	10/7	40A	10/7
Modello MC2450N10-B	50	12/6	50A	12/6

2.3 Inst alla tion and Wiring

Attenzione: pericolo di esplosione! Non installare mai il controller

una batteria ventilata nello stesso spazio chiuso! Inoltre, non installare un luogo chiuso in cui potrebbe accumularsi il gas della batteria.

Attenzione: pericolo, alta tensione! I pannelli fotovoltaici possono generare tensioni a circuito aperto molto elevate. Scollegare l'interruttoni il fusibile prima del cablaggio e fare molta attenzione durante il cabla

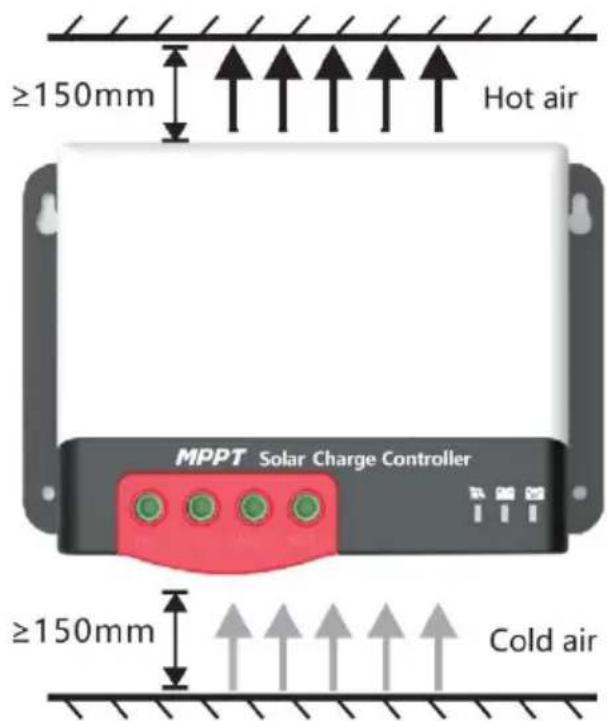

Attenzione: quando si

installa il controller, assicurars che ci sia abbastanza aria p fluire attraverso il dissipatore calore del controller, lasciando almeno 150 mm sopra e sot controller per garantire la convezione naturale per la dissipazione del calore. Se si installa in una scatola chiusa, assicurarsi che la dissipazione del calore sia affidabile attravers la scatola.

Passaggio 1: scegliere una posizione di installazione

Evitare di installare il controller in un luogo privo di luce solare dirett temperature e acqua e assicurarsi che sia ben

ventilazione attorno al controller.

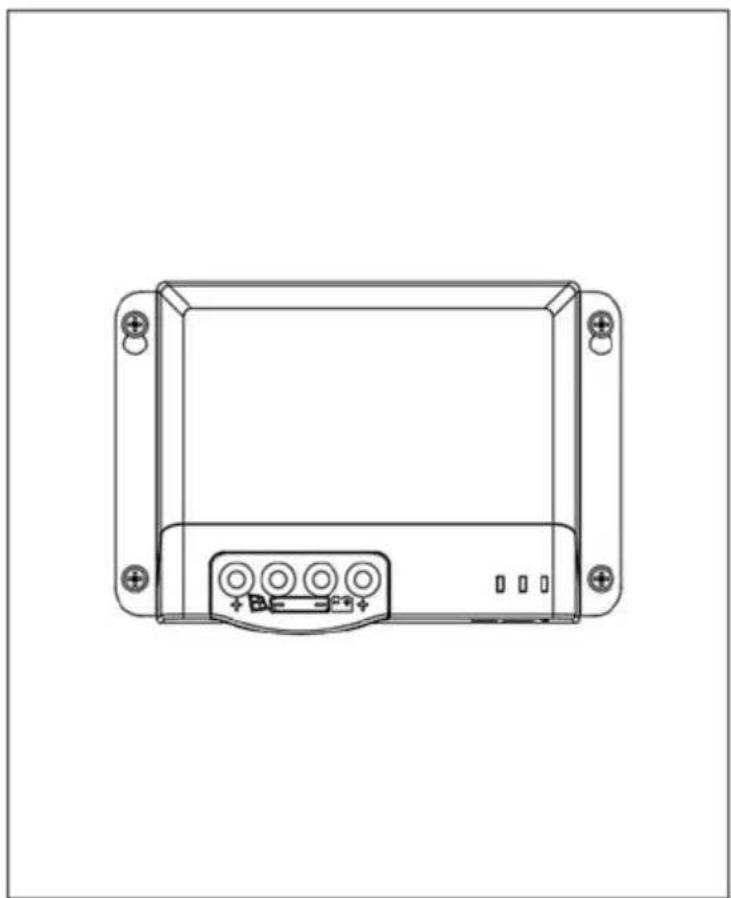

Fase 2: contrassegnare la posizione di montaggio in base alle dimensioni di montaggio del controller. Praticare 4 fori di montaggio della dimensione appropriata in corrispondenza dei 4 segni. Fissar le viti nei due fori di montaggio superiori.

Passaggio 3: Fissare il controller

Allineare i fori di fissaggio del controller con le due viti pre-fissate e appendere il controller. Quindi fissare le due viti inferiori.

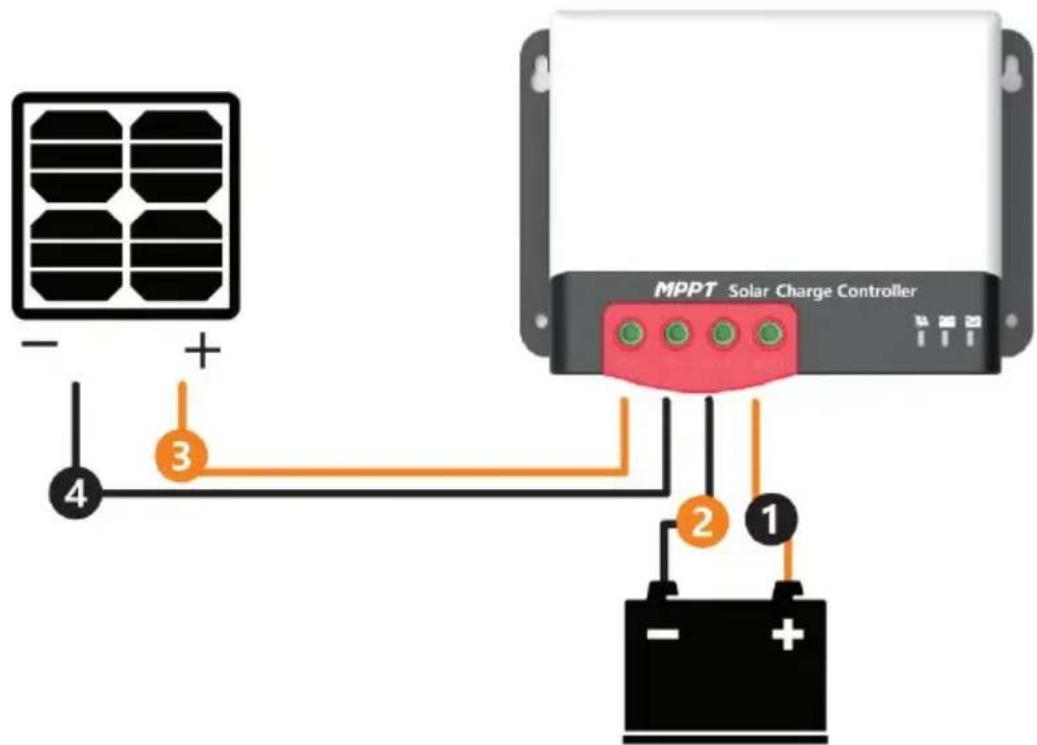

Per la sicurezza dell'installazione, raccomandiamo di seguire la seguenti sequenza di cablaggio; tuttavia, il cablaggio in sequenze diverse da q non danneggerà il controller.

Attenzione: pericolo, rischi di scosse elettriche! Raccomandiamo vivamente di collegare un fusibile o un interruttore automatico ai termi del pannello fotovoltaico e della batteria per prevenire rischi di scosse elettriche durante il cablaggio o il funzionamento in caso di errore, e assicurarsi che il fusibile o l'interruttore automatico siano scollegati prin del cablaggio.

Attenzione: pericolo, rischi di alta tensione! I pannelli fotovoltaici possono generare tensioni a circuito aperto molto elevate. Scollegare l'interruttore automatico o il fusibile prima del cablaggio e fare molta attenzione durante il cablaggio.

Attenzione: pericolo, rischi di esplosione! Se i terminali positivo e negativo della batteria e i cavi ad essi collegati sono in cortocircuito, potrebbe verificarsi un incendio o un'esplosione. Si prega di prestare i attenzione durante l'uso. Collegare prima la batteria e poi il pannello Seguire il metodo "+" prima e "-" dopo durante il cablaggio.

Quando tutti i fili sono collegati saldamente e in modo affidabile, cont

se il cablaggio è corretto e se la polarità è invertita. Dopo la confer collegare il fusibile della batteria o l'interruttore automatico e osservare l'indicatore LED è acceso. In caso contrario, scollegare immediatamente fusibile o l'interruttore automatico e controllare se il cablaggio è corretta. Quando la batteria è correttamente carica, collega il pannello solare. S sufficiente luce solare, l'indicatore di carica del controller sarà acceso o lampeggerà e inizierà a caricare la batteria.

Attenzione: se il controller smette di caricarsi da 10 minuti, l'invers di polarità della batteria può danneggiare i componenti interni del controller.

Nota:

1) Si noti che il fusibile della batteria deve essere installato il più vicino possibile al terminale della batteria. La distanza consigliata non è superiore a 150 mm.
2) La temperatura della batteria è di 25°C (valore fisso) quando i controller non è collegato a un sensore di temperatura remoto.

Ci sono un totale di tre indicatori sul controller

1 2 3	1 ---Indicazione dell'array FV	Indica la modalità di carica corrente del controller
	2 ---Indicazione BAT	Indica lo stato attuale della batteria.
	3 ---Indicazione del tipo BAT	Indica il tipo di batteria attu

Indicatore del pannello fotovoltaico:

NO.	STATO DI CARICA		Stato dell'indicatore	Stato di carica
1		BULK	Stabile su	Ricarica MPPT
2		ACCEPTANCE	Lampeggiamento lento(On:1s, off: 1s, ciclo: 2s)	Ricarica rapida
3		FLOAT	Lampeggiante singolo(On: 0,1 s, off: 1,9 s, cicl)	Carica galleggiante
4		EQUALIZE	Lampeggiamento rapido(On: 0,1 s, off: 0,1 s, cicl s)	Equalizzazione della carica
5		CURRENT-LIMITED	Doppio lampeggio(On:0,1s, off: 0,1s, quindi On:0,1s, off: 1,7s, ciclo: 0)	Corrente limitata carica
6			Spento	Nessuna ricarica

Indicatore BAT:

Colore indicatori	Stato dell'indicatore	Stato della batteria
Verde	Stabile su	Batteria completamente carica
Giallo	Stabile su	Tensione della batteria normale
Rosso	Stabile su	Tensione della batteria al di sotto punto di sottotensione
	Flash rapido (acceso: 0,1 spento: 0,1 s, ciclo: 0,2	Sovratensione o temperatura eccessi della batteria

> PIPISTRELLO Tipo Indicazione :

Colore indicatore	Stato della batteria
Verde	Batteria al piombo sigillata
Giallo	Batteria colloidale al piombo
Rosso	Batteria al piombo-acido ventilata
Blu	Batteria al litio ferro fosfato 12V
Viola	Batteria al litio ferro fosfato 24V
Bianco	Costume

3.2 Keys Operation

C'è un tasto sul controller, che viene utilizzato insieme all'indicatore di batteria per la selezione del tipo di batteria. La modalità di funzionamento specifica è la seguente:

Nello stato operativo corrente, premere e tenere premuto il tasto per secondi. L'indicatore del tipo di batteria (il colore visualizzato è quello tipo di batteria salvato in precedenza) inizia a lampeggiare (il controlle spegne la carica e altre funzioni ed entra in uno stato di inattività). punto, ogni volta che si preme il tasto, l'indicatore del tipo di batteria cambia colore , corrispondente a un tipo di batteria. Dopo aver selez il tipo di batteria, premere e tenere premuto il tasto per 8 secondi do non effettuare alcuna operazione per 15 secondi. Quindi, il controlle salverà automaticamente il tipo di batteria attualmente impostato e enti nella modalità operativa normale;

Inoltre, se si tiene premuto il tasto per 20 secondi, il controller riprist parametri predefiniti di fabbrica.

Gli utenti possono utilizzare apparecchiature di comunicazione esterne (come Bluetooth BT-2) o protocolli di comunicazione per eseguire il monitoraggio dei dati, l'impostazione dei parametri e altre operazioni per controller tramite la porta. L'interfaccia è definita come segue:

Funzione di comunicazione CAN integrata opzionale e protocollo RV-C.

S/N	Definition
①	/
②	/
③	/
④	GND
⑤	/
⑥	/
⑦	CANH
⑧	CANL

4. PRODUCT PROTECTION AND SYSTEM MAINTENANCE

4.1 Protecti ons

▶ Protezione impermeabilizzante

Valutazione: IP32

➢ Protezione limitata della potenza in ingresso

Quando la potenza del pannello solare è superiore al valore nominale controller limiterà la potenza del pannello solare entro l'intervallo di potenza nominale per evitare danni da sovracorrente e il controller en nella carica con limitazione di corrente.

➢ Protezione da inversione di polarità della batteria

Se la polarità della batteria è invertita, il sistema non funzionerà ma controller non si brucerà.

La tensione di ingresso FV è troppo alta

Se la tensione all'ingresso del pannello fotovoltaico è troppo alta, il controller spegnerà automaticamente l'ingresso fotovoltaico.

➢ Protezione da cortocircuito dell'estremità di ingresso FV

Se la tensione all'ingresso del pannello fotovoltaico è in cortocircuito, controller interrompe la carica; una volta rimosso il cortocircuito, la cari verrà ripristinata automaticamente.

➢ Protezione da inversione di polarità dell'ingresso FV

Se la polarità del pannello fotovoltaico viene invertita, il controller non danneggiato e il funzionamento continuerà normalmente dopo la correzione dell'errore di cablaggio.

▶ Protezione della ricarica inversa notturna

Impedisce alla batteria di scaricarsi durante la notte attraverso il pann solare.

▶ Protezione contro i fulmini TVS

▶ Protezione da sovratemperatura

Quando la temperatura del controller supera il valore impostato, la po di carica verrà ridotta o la carica verrà interrotta.

4.2 System Maintenance

• Per mantenere le migliori prestazioni a lungo termine del controller, consiglia di effettuare ispezioni due volte all'anno.
• Assicurarsi che il flusso d'aria attorno al controller non sia ostruito rimuovere eventuali detriti o sporcizia dal dissipatore di calore.
• Controllare se gli strati isolanti di tutti i fili esposti sono danneggiati

causa dell'esposizione al sole, dell'attrito con altri oggetti nelle vicinanze, del marciume secco, della distruzione di insetti o roditor ecc. In tal caso, è necessario riparare o sostituire il filo.

• Verificare se gli indicatori sono coerenti con le operazioni del dispositivo. Si prega di notare di adottare misure correttive per eventuali malfunzionamenti o indicazioni di errore, se necessario.
• Controllare tutti i terminali dei cavi per individuare eventuali segni di corrosione, danni all'isolamento, segni di temperatura elevata o bruciature/scolorimento.

Stringere le viti dei terminali.

• Controllare che non vi siano sporcizia, nidificazione di insetti o corrosione e pulire se necessario.
• Se il parafulmine non funziona, sostituirlo in tempo per proteggere controller e gli altri dispositivi dell'utente da eventuali danni causati fulmini. Si prega di notare di adottare misure correttive per eventu malfunzionamenti o indicazioni di errore, se necessario.

Attenzione: pericolo, rischi di scosse elettriche! Assicurarsi che tutte

alimentazioni del controller siano state scollegate prima di controllare c utilizzare come sopra.!

5. TECHNICAL PARAMETERS

5.1 Electrical parame ters

Elementi	Parametri
Modello		ModelloMC2430N10-B	ModelloMC2440N10-B	ModelloMC2450N10-B
Tensione di sistema	12V/24V
Nessuna perdita di car	<10mA
Tensione della batteria	9V~32V
PV massimo aperto tensione del circuito	92 V (25 °C); 100 V (temperatura ambiente minima)
Intervallo di tensione massima del punto d potenza	(Tensione della batteria +2V) ~ 72V
Corrente di carica nominale		30A	40A	50A
Potenza massima in ingresso FV		400W/12V800W/24V	550W/12V1100W/24V	660W/12V1320W/24V
Conversione di carica efficienza	≤98%
Efficienza di inseguimen MPPT	>99%
Coefficiente di	-3mv/°C/2V (predefinito); la batteria al litio non dispone di compensa
compensazione della temperatura	temperatura
Temperatura di esercizi	-35°C a 45°C
Grado di protezione I	IP32
Peso		830g	1040g	1335g
Modalità di comunicazioni	Comunicazione seriale TTL
Caratteristiche opzionali	Comunicazione Bluetooth e CAN integrata
Altitudine	≤ 3000 metri
Dimensioni (mm)		Dimensioni: 150*105.6*67.5	Dimensioni: 183*127*65.5	Dimensioni: 183*127*69.5
Descrizione:Funzione di comunicazione Bluetooth integrata opzionale, il modello di prodotto corrispond MC24xxN10-B. XX sta per 20/30/40/50.Funzione di comunicazione CAN integrata opzionale, il modello di prodotto corrispondente MC24xxN10-CAN. XX sta per 20/30/40/50.

5.2. Batt ery type default paramet ers

Confronto dei parametri di vari tipi di batteria
Imposta tensione Tipo di batteria	Batteria al piombo sigillata	Batteria colloidale al piombo	Batteria al piombo-acido ventilata	Batteria al litio	Definito dall'utente
Sovratensione disconnessione voltaggio	16,0 V	16,0 V	16,0 V	—	9 ~ 17 V
Tensione di carica di equalizzazione	14,6 V	—	14,8 V	—	9 ~ 17 V
Carica di potenziamento voltaggio	14,4 V	14,2V	14,6 V	14,4 V	9 ~ 17 V
Tensione di carica di mantenimento	13,8 V	13,8 V	13,8 V	—	9 ~ 17 V
Tensione di recupero della carica di spinta	13,2 V	13,2 V	13,2 V	—	9 ~ 17 V
Durata della carica di equalizzazione	Durata: 120 minuti.	—	Durata: 120 minuti.	—	da 0 a 600 minuti
Intervallo di carica di equalizzazione	30 giorni	0 giorni	30 giorni	—	Da 0 a 250 giorni (0 indica la disattivazione della funzione di carica e equalizzazione)
Carica di potenziamento durata	Durata: 120 minuti.	Durata: 120 minuti.	Durata: 120 minuti.	—	Durata: da 10 a 6 minuti

Se si utilizza una batteria definita dall'utente, i parametri di tensione predefiniti del sistema sono gli stessi di quelli della batteria al piombo sigillata. Quando si modifica la batteria, è necessario seguire la segue logica: parametri di carica e scarica:

Tensione di disconnessione per sovratensione > tensione limite di carico tensione di carica di equalizzazione ≥ tensione di carica di boost ≥ t di carica di mantenimento > tensione di recupero della carica di boos Tensione di disconnessione per sovratensione> Tensione di ripristino de disconnessione per sovratensione;

6. CONVERSION EFFICIENCY CURVE

6.1 12V Syste m

- Si prega di utilizzare il telefono cellulare per scansionare il codice nell'immagine.

• Seguire le istruzioni per scaricare il software APP e completare il follow-up.
• Una volta completata l'installazione dell'APP, seguire le istruzioni per impostare la connessione. Una volta stabilita la connessione, sarà possibile consultare le informazioni del dispositivo e controllarlo tramite il telefono cellulare.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
