GEBRUIKSAANWIJZING MC2440N10-B Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
FC	Dit apparaat voldoet aan Deel 15 van de FCC-regels. De we onderworpen aan de volgende twee voorwaarden: (1) Dit app mag geen schadelijke interferentie veroorzaken, en (2) dit app moet alle ontvangen interferentie accepteren, inclusief interferer die ongewenste werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit g voor het product en alle accessoires die met dit symb gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Model	MC2430N10-B	MC2440N10-B	MC2450N10-B
Batterijspanning	12V/24V
Maximale PV-opencircuitspanning	92V (25°C); 100V (laagste omgevingstemperatuur)
Laadstroom	30A	40A	50A
Max.PV-ingangsvermogen	400W/12V800W/24V	5 5 0W/12V 10W/24V	660W/12V1320W/24V

Beste gebruikers, Hartelijk dank dat u voor onze producten hebt gekozen!

SAFETY INSTRUCTIONS

1. De toepasselijke spanning van de controller overschrijdt de veiligheidsspanning voor het menselijk lichaam. Lees daarom de handleiding zorgvuldig door voordat u het apparaat gebruikt en bedient controller pas nadat de veiligheidstraining is afgerond.
2. Er zijn geen onderdelen in de controller die onderhouden of gerep moeten worden. De gebruiker mag de controller niet demonteren en repareren.
3. Installeer de controller binnenshuis om blootstelling van componenter voorkomen en te voorkomen dat er water in de controller komt.
4. Installeer de controller op een goed geventileerde plaats om te voorkomen dat de koelplaat oververhit raakt.
5. Het is raadzaam om een geschikte zekering of stroomonderbreker buiten de controller te installeren.
6. Zorg ervoor dat de bedrading van de PV-generator en de zekering stroomonderbreker bij de accuklem zijn losgekoppeld voordat u de controller installeert en de bedrading aanpast.
7. Controleer na de installatie of alle bedrading goed vastzit om geva voor hitteaccumulatie door slechte verbindingen te voorkomen.

Waarschuwing: Deze handeling is gevaarlijk. Voordat u met de

handeling begint, moeten er veiligheidsmaatregelen worden getroffen.

Let op: Deze handeling kan een vernietigend effect hebben.

Herinnering: Suggesties en tips voor de operator.

Inhoudsopgave

1. Inleiding....05
2. Installatie....13
3. Productbediening en
   weergave....17
4. Productbescherming en systeemonderhoud....20
5. Technische
   parameters....23

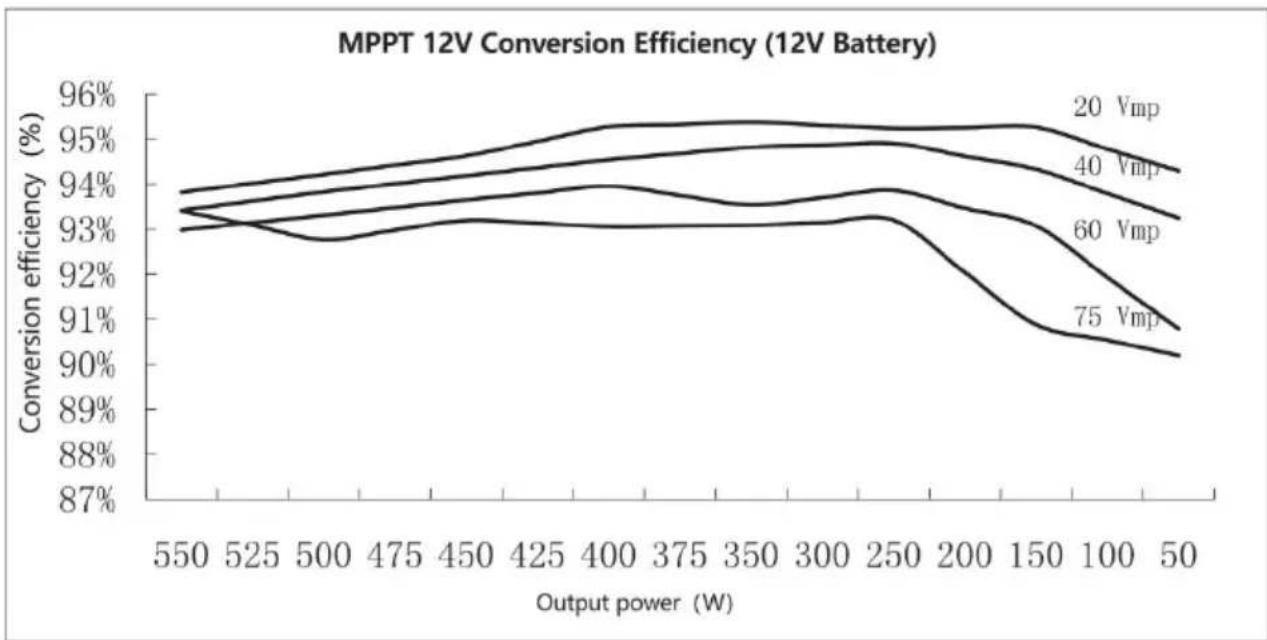

6. Conversie-efficiëntiecurve....25
7. Productafmetingen....26
8. APP-besturingsfunctie......
   27

1. INTRODUCTION

1.1 Overview

- Met de toonaangevende PowerCatcher MPPT-technologie, De MC-serie zonnelaadregelaar maakt maximale energieregistratie voor zonnepanelen mogelijk. Deze technologie zorgt ervoor dat de controller snel en nauwkeurig het maximale vermogenspunt van de PV-array in elke omgeving kan volgen, verkrijg de maximale energ van zonnepanelen in realtime, en de energie-efficiëntie van het zonne-energiesysteem aanzienlijk verhogen.

- Dit product kan worden aangesloten op een extern LCD-scherm of een Bluetooth-communicatiemodule en een pc-bovencomputer voor dynamische weergave van de bedrijfsstatus, bedrijfsparameters, regelaar logs,controleparameters, enz. De gebruiker kan verschillende parameters opzoeken en de regelparameters naar behoefte aanpassen aan de verschillende systeemvereisten.

- De controller maakt gebruik van het standaard

Modbus-communicatieprotocol, waarmee de gebruiker de parameters van het systeem gemakkelijk kan bekijken en wijzigen. In de tussen Het bedrijf biedt gratis bewakingssoftware aan die het gemak voor gebruikers maximaliseert en tegemoetkomt aan verschillende behoeften op het gebied van bewaking op afstand.

- De controller biedt een algemene elektronische zelftest voor storinge en krachtige elektronische beschermingsfuncties die schade aan componenten als gevolg van installatiefouten en systeemstoringen to een minimum beperken.

1.2 Fea t ure s

• PowerCatcher maximum power point tracking technologie stelt de controller in staat om het maximum power point van zonnepanelen volgen, zelfs in een complexe omgeving. Vergeleken met de traditionele MPPT tracking technologie, heeft het een snellere responssnelheid en hogere tracking efficiency.
• Een ingebouwd MPPT-algoritme (Maximum Power Point Tracking) kan de energie-efficiëntie van het fotovoltaïsche systeem aanzienlijk verhogen. Deze ligt ongeveer 15% tot 20% hoger dan bij tradition PWM-opladen.
• Het biedt een actieve laadspanningsregelingsfunctie. Bij batterij-open circuit of lithiumbatterij BMS overbelastingsbeveiliging, zal de batterijterminal van de controller de nominale laadspanningswaarde uitsturen.
• De MPPT-trackingefficiëntie bedraagt maximaal 99,9%.
• Vanwege Dankzij de geavanceerde digitale vermogenstechnologie bedraagt de energieomzettingsefficiëntie van het circuit maar liefst 98%.
• Verkrijgbaar in meerdere batterijtypen en ondersteunt laadprocedures voor verschillende batterijtypen, zoals lithiumbatterijen, colloïdale batterijen, gesloten batterijen, geventileerde batterijen, lithiumbatterijen, enz.
• Er is een stroombeperkte laadmodus beschikbaar. Wanneer het

vermogen van het zonnepaneel te groot is en de laadstroom hoge dan de nominale klep, verlaagt de controller automatisch het laadvermogen zodat het zonnepaneel kan werken op de nominale laadstroom.

• Ondersteunt automatische identificatie van de spanning van loodzuuraccu's.
• Er kan een extern LCD-scherm of een Bluetooth-module worden aangesloten om de bedrijfsgegevens en de status van de apparatu te bekijken. Ook het wijzigen van controllerparameters wordt ondersteund.
• Optionele ingebouwde Bluetooth-functie waarmee u de actieve gegevens en de status van de apparatuur kunt bekijken en waarn de controllerparameters kunt wijzigen.
• Optionele ingebouwde CAN-functie waarmee u de lopende gegevens en de status van apparatuur kunt bekijken en waarmee u de parameters van de controller kunt wijzigen.
• Ondersteunt het standaard Modbus-protocol om te voldoen aan communicatiebehoeften bij verschillende gelegenheden.
• Het ingebouwde overtemperatuurbeveiligingsmechanisme zorgt ervoor dat wanneer de temperatuur de ingestelde waarde van het apparaat overschrijdt, de laadstroom lineair afneemt met de temperatuur. Hierdoor wordt de temperatuurstijging van de controller verminderd en wordt schade door hoge temperaturen voorkomen.
• Temperatuurcompensatie en automatische aanpassing van laad- en ontlaadparameters zorgen voor een langere levensduur van de batterij.
• Beveiliging tegen kortsluiting van zonnepanelen, beveiliging tegen open accu's, beveiliging tegen blikseminslag van TVS, etc.

1.3 Appe arance

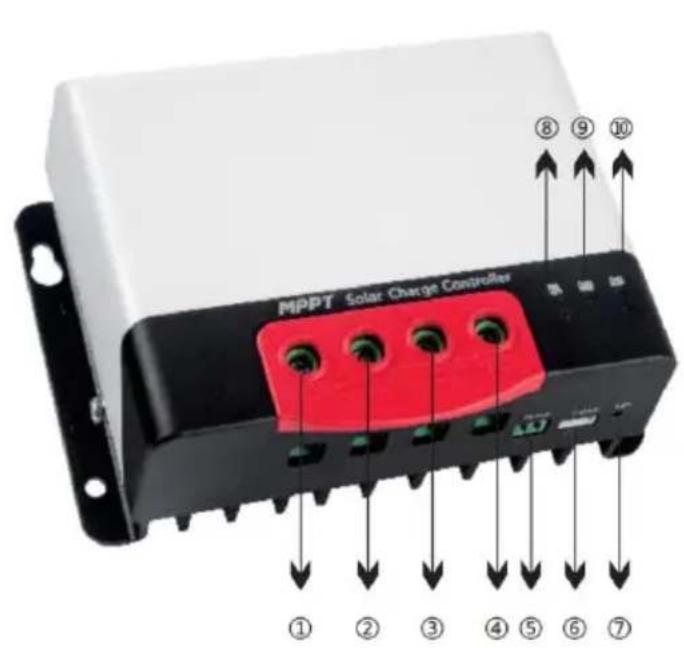

Figuur 1-1 Controller-uiterlijk en poorten

Nee.	Namen	Nee.	Namen
1	Zonnepaneel "+" interface	6	Communicatie-interface
2	Zonnepaneel "-" interface	7	Bedieningstoetsen
3	Batterij "-" interface	8	PV-laadindicator
4	Batterij "+" -interface	9	Batterijniveau-indicator
5	Externe temperatuurbemonsteringsinterface	10	Batterijtype-indicator

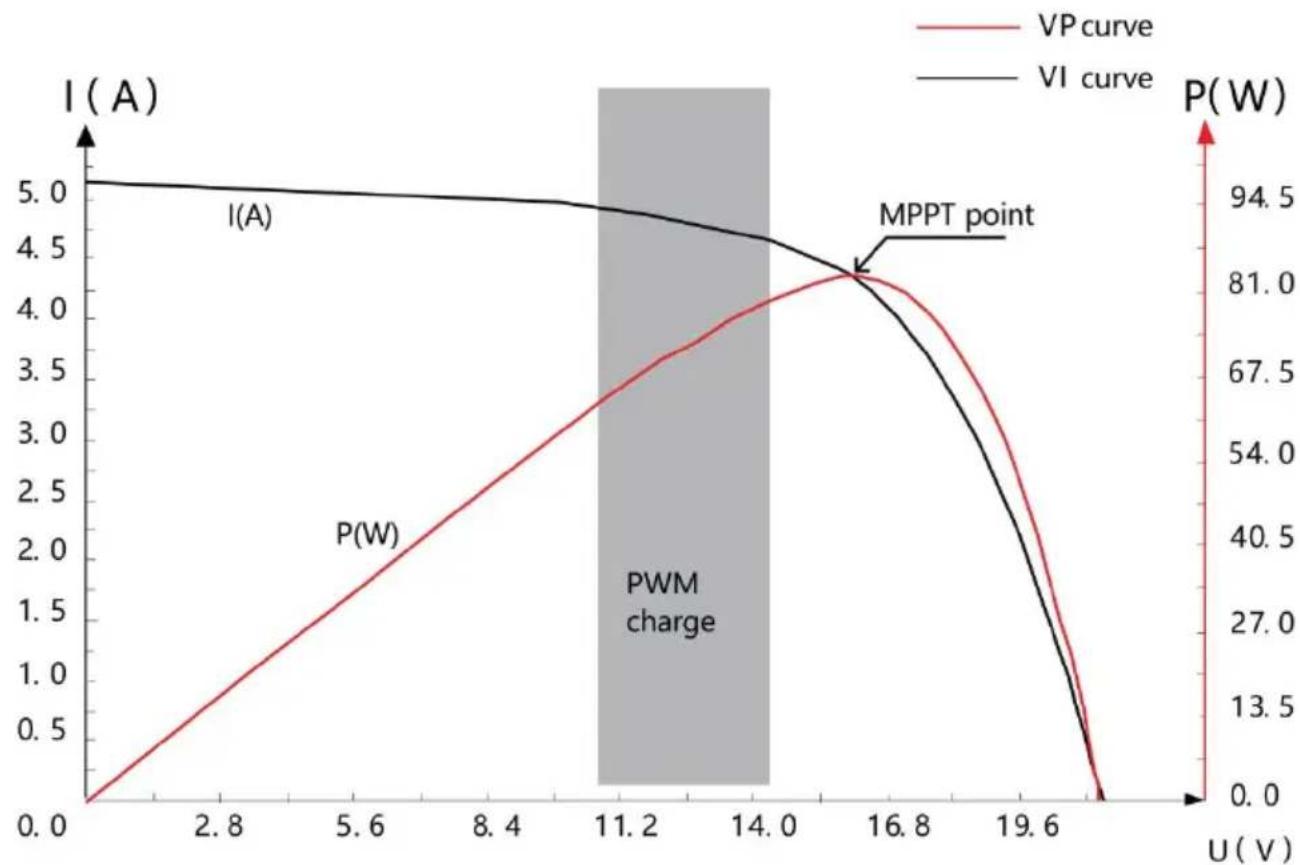

Het Maximum Power Point Tracking (MPPT) systeem is een geavance laadtechnologie die het zonnepaneel in staat stelt meer energie te lev door de bedrijfsomstandigheden van de elektrische module aan te pass Vanwege de niet-lineaire kenmerken van zonnepanelen is er een maximaal energie-outputpunt (maximum power point) van een array op zijn curve. Traditionele controllers (switch-laadtechnologie en PWM-laadtechnologie) slagen er niet in om de batterijlading op dit pur handhaven, en daarom kan de maximale energie van het zonnepaneel

worden verkregen. De zonnelaadcontroller met MPPT-regeltechnologie kan echter te allen tijde het maximale power point van de array volg de maximale energie te verkrijgen om de batterij op te laden. Neem een 12V-systeem als voorbeeld. De piekspanning (Vpp) van het zonnepaneel is ongeveer 17V, terwijl de accuspanning ongeveer 12V i Over het algemeen is de spanning van het zonnepaneel ongeveer 12' wanneer de controller de accu oplaadt en draagt niet volledig bij aan maximale vermogen. Maar de MPPT-controller kan dit probleem overwinnen. Hij past constant de ingangsspanning en -stroom van het zonnepaneel aan om het maximale ingangsvermogen te bereiken. Vergeleken met de traditionele PWM-controller kan de MPPT-controller maximale vermogen van het zonnepaneel leveren en dus een grotere laadstroom leveren. Over het algemeen kan de MPPT-controller Energieverbruik met 15% -20% vergeleken met de PWM-controller.

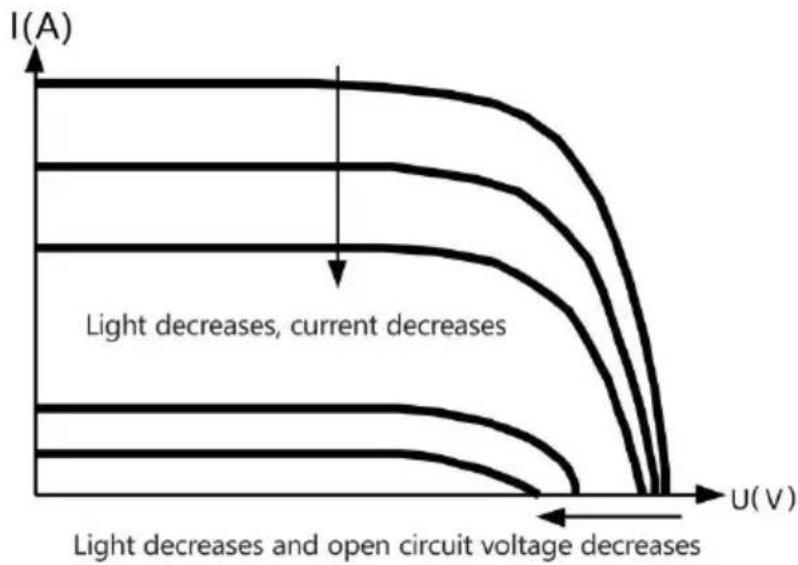

Bovendien verandert het maximale vermogenspunt vaak door het versc in omgevingstemperatuur en lichtomstandigheden. De MPPT-controller

kan parameters van tijd tot tijd aanpassen aan verschillende omstandigheden om het systeem in de buurt te houden zijn maximale werkpunt. Het hele proces is volledig automatisch en vereist geen enk aanpassing door gebruikers.

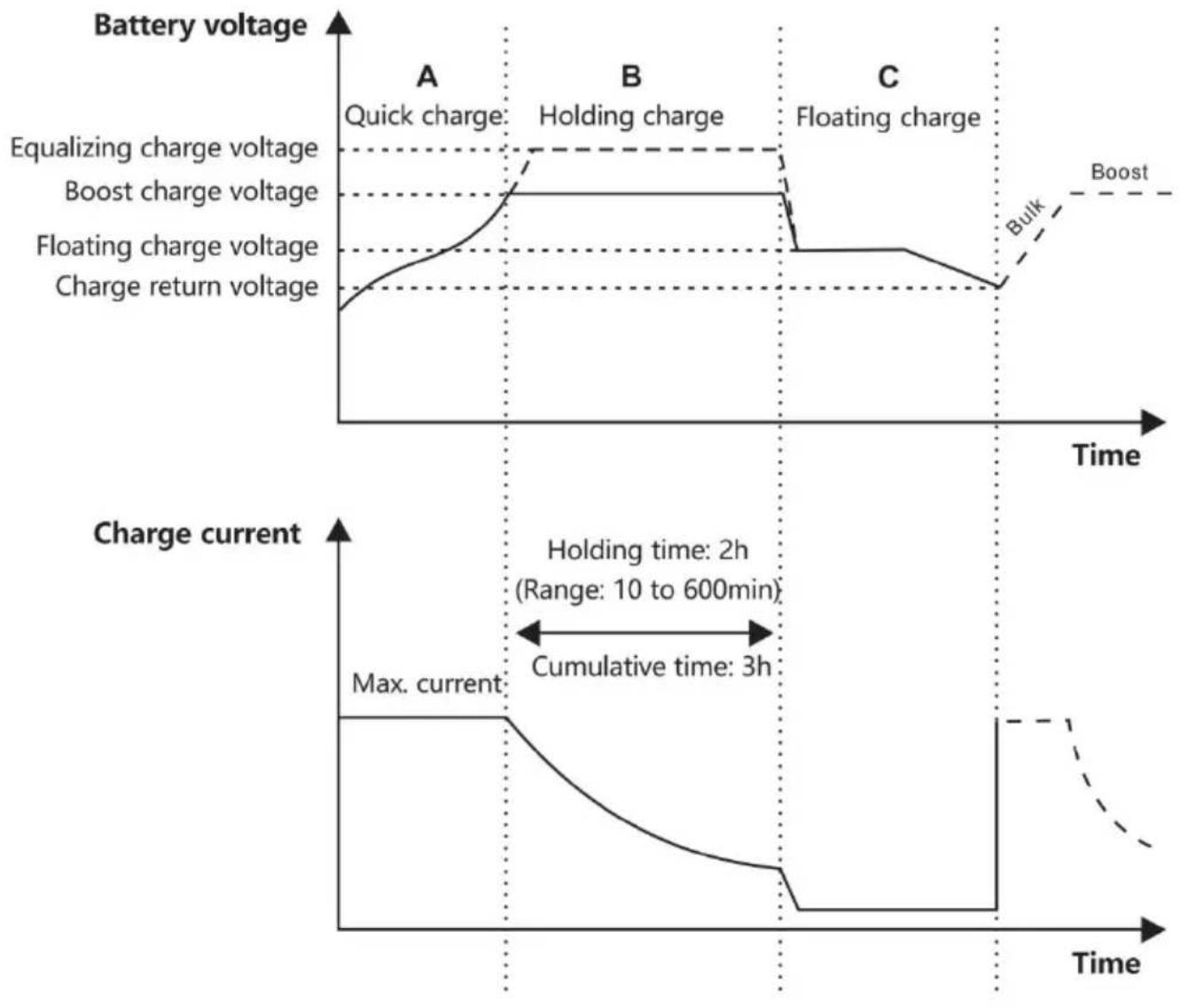

Als een van de laadfasen kan MPPT niet alleen worden gebruikt. Het meestal vereist om boost charge, floating charge, equalizing charge en andere laadmethoden te combineren om het batterijlaadproces te voltooien. Een compleet laadproces omvat: Quick charge, holding charg en floating charge. De laadcurve wordt hieronder weergegeven:

In de snellaadfase heeft de accuspanning nog niet de ingestelde waar van de volledige laadspanning bereikt (d.w.z. equalizing/boost laadspanning) en voert de controller MPPT-laden uit, wat maximale

zonne-energie levert om de accu op te laden. Wanneer de accuspanr de vooraf ingestelde waarde bereikt, start het laden met constante spanning.

b) Houden van lasten

Wanneer de batterijspanning de ingestelde waarde van de houdspanning bereikt, De controller voert een constante spanningslading uit. Dit proo omvat geen MPPT-laden meer en de laadstroom zal geleidelijk afneme met de tijd. Houdlading bestaat uit twee fasen, namelijk egalisatielading boostlading. De twee fasen worden uitgevoerd zonder herhaling, waarbij egalisatielading eens per 30 dagen wordt gestart.

Boost-opladen

De standaardduur van boost-charge is 2 uur. De klant kan ook de h en de vooraf ingestelde waarde van het boost-voltagepunt aanpassen basis van de werkelijke behoeften. Wanneer de duur de ingestelde wa bereikt, schakelt het systeem over op floating charge.

➢ Egaliserende lading

Waarschuwing: Explosiegevaar!

Bij het egaliseren van geventileerde loodzuuraccu 's kunnen explosieve gassen ontstaan. Dus, Het batterijcompartiment moet goed geventileerd zijn.

Let op: Schade aan het apparaat!

Equalisatie kan de accuspanning verhogen tot niveaus die gevoelige DC-belastingen kunnen beschadigen. Het is noodzakelijk om te verifière dat de toegestane ingangsspanning van alle systeembelastingen groter dan de ingestelde waarde voor de equalizing charge.

Let op: apparaatschade!

Overlading en overmatige gasontwikkeling kunnen de batterijplaten beschadigen en ervoor zorgen dat actieve stoffen op de batterijplaat loskomen. Egalisatielading kan schade veroorzaken als de spanning te hoog is of de tijd te lang is. Controleer zorgvuldig de specifieke vere van de batterij die in het systeem wordt gebruikt.

Bepaalde typen batterijen profiteren van regelmatige egalisatielading, die elektrolyten kan roeren, de batterijspanning kan balanceren en chemis reacties kan voltooien. Egalisatielading verhoogt de batterijspanning boven de standaardspanning, waardoor batterij-elektrolyt verdampt. Als wordt gedetecteerd dat de controller automatisch de volgende fase reg om egalisatielading te zijn, De egalisatielading duurt 120 minuten (standaard). De egalisatielading en boostlading worden niet herhaald in een volledig laadproces om te voorkomen dat er te veel gas ontstaat accu oververhit raakt.

1) Wanneer het systeem de accuspanning niet continu kan stabiliser op een constante spanning vanwege de invloed van de installatieomge of belasting, zal de controller tijd accumuleren totdat de accuspanning ingestelde waarde bereikt. Wanneer de geaccumuleerde tijd 3 uur bere zal het systeem automatisch overschakelen naar zwevende lading.

2) Als de klok van de controller niet is gekalibreerd, voert de contr regelmatig egalisatieladingen uit volgens zijn interne

Drijvende lading

Floating charge wordt uitgevoerd na de holding charge-fase, waarbij de controller de accuspanning verlaagt door de laadstroom te verlagen en accuspanning op de floating charge-instelwaarde te laten blijven. Tijde de floating charge-fase wordt de accu opgeladen met een zeer lage spanning om de volledige laadstatus van de accu te behouden. In de fase kan de belasting bijna alle zonne-energie krijgen. Als de belasting energie overschrijdt die het zonnepaneel kan leveren, kan de controller accuspanning in de floating charge-fase niet handhaven. Wanneer de accuspanning zo laag is als het recovery charge-instelpunt, verlaat het systeem de floating charge-fase en gaat het weer de fast charge-fase

2. INSTALLATION

2.1 Inst all ation Prec aut ion

Wees heel voorzichtig bij het installeren van de accu. Draag een beschermende bril bij het installeren van de geventileerde loodzuuraccu Spoel het accuzuur af met schoon water zodra u het aanraakt.

Plaats geen metalen voorwerpen in de buurt van de batterij om korts te voorkomen.

Er kan zuurgas ontstaan als de accu wordt opgeladen. Zorg daarom goede ventilatie.

De batterij kan ontvlambaar gas genereren. Blijf uit de buurt van vonl Vermijd direct zonlicht en infiltratie van regenwater bij installatie buitenshuis.

Slechte verbindingspunten en gecorrodeerde draden kunnen extreme hit veroorzaken waardoor de isolatielaag van de draad smelt, de omligger materialen verbranden en zelfs brand kan veroorzaken. Daarom is het noodzakelijk om ervoor te zorgen dat de connectoren worden vastgedr en de draden bij voorkeur worden vastgezet met een kabelbinder om connectoren te voorkomen die worden veroorzaakt door het schudden de draad.

Bij systeembedrading kan de uitgangsspanning van het onderdeel de veiligheidsspanning van het menselijk lichaam overschrijden. Daarom is het noodzakelijk om geïsoleerde gereedschappen te gebruiken en ervoc te zorgen dat de handen droog zijn.

De batterijterminal op de controller kan worden aangesloten met een enkele batterij of een batterijpakket. De volgende instructies in de handleiding zijn voor een enkele batterij, maar gelden ook voor een

batterijpakket. Neem de veiligheidsaanbevelingen van de batterijfabrikant in acht.

De aansluitdraden van het systeem worden geselecteerd op basis van stroomdichtheid van maximaal 4A/mm2. Zorg dat de controller geaard

2.2 Wiring Speci ficatio ns

De bedrading en installatie moeten voldoen aan de nationale en lokale elektrische voorschriften.

PV- en batterijverbindingsdraden moeten worden geselecteerd op basis van de nominale stroom. Raadpleeg de volgende tabel voor bedradingsspecificaties:

Modellen	PV-maximaal Ingangsstroom	Maximale draaddiameter aan PV-einde (mm2/AWG)	Nominale lading huidig	Batterijdraaddi ameter (mm2/AWG)
MC2430N10-B	30	8/8	30A	8/8
MC2440N10-B	40	10/7	40A	10/7
MC2450N10-B	50	12/6	50A	12/6

2.3 Inst alla tion and Wiring

Waarschuwing: Gevaar, Explosie! Installeer de controller en een

geventileerde batterij nooit in dezelfde afgesloten ruimte! Installeer ook in een afgesloten ruimte waar batterijgas zich kan verzamelen.

Waarschuwing: Gevaar, hoge spanning! Fotovoltaïsche arrays

kunnen zeer hoge open circuit spanningen genereren. Ontkoppel de stroomonderbreker of zekering voor het bedraden en wees zeer voorzichtig tijdens het bedraden.

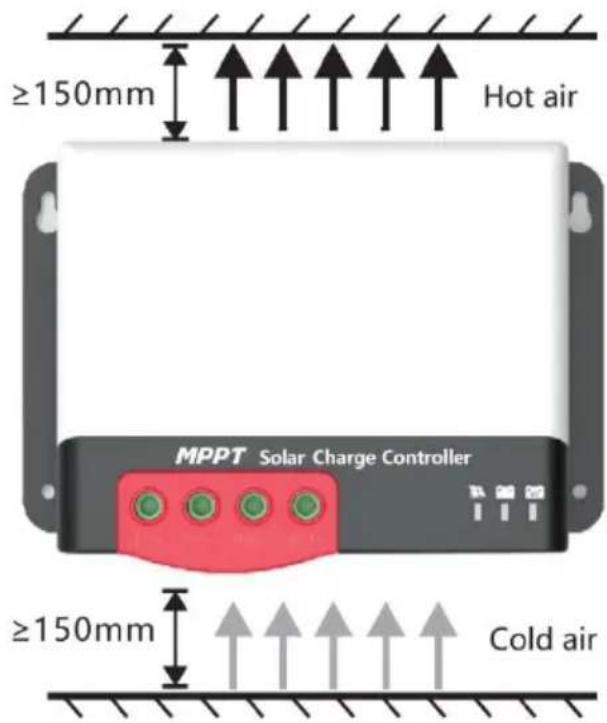

Let op: Zorg bij het

installeren van de controller c er voldoende lucht door de koelplaat van de controller ka stromen, en laat ten minste mm boven en onder de cont om natuurlijke convectie voor warmteafvoer te garanderen. Zorg bij installatie in een ges doos voor betrouwbare warmteafvoer door de doos.

Stap 1: Kies een installatielocatie

Installeer de controller niet op een plek zonder direct zonlicht, hoge temperaturen en water, en zorg voor een goede ventilatie rond de controller.

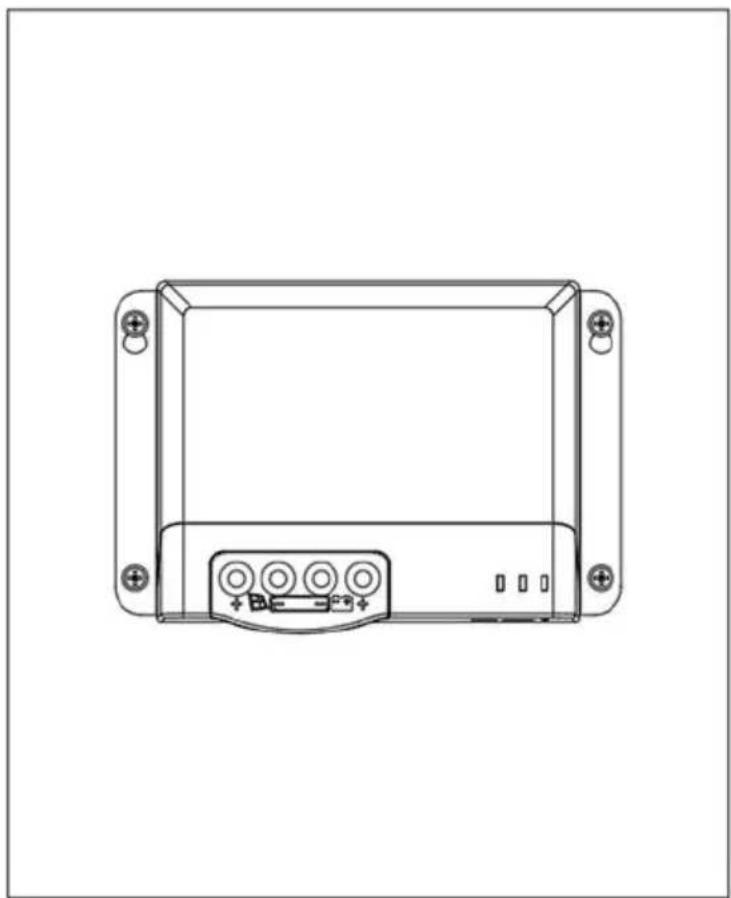

Stap 2: Markeer de montagepositie volgens de montageafmetingen van de controller. Boor 4 montagegaten van de juiste maat op d-markeringen. Bevestig schroeven in de bovenste twee montagegaten.

Stap 3: Bevestig de controller

Lijn de bevestigingsgaten van de controller uit met de twee voorgemonteerde schroeven en hang de controller op. En bevestig vervolgens de onderste twee schroeven.

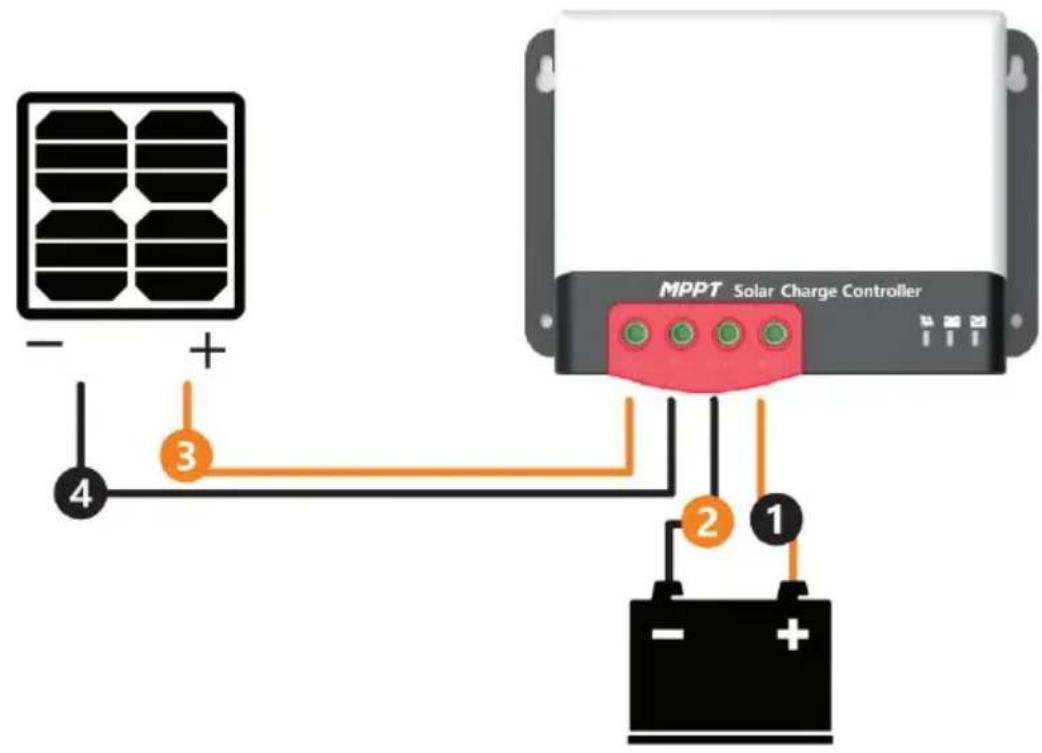

Voor een veilige installatie adviseren wij de volgende bedradingsvolgorde. Het gebruik van een andere bedradingsvolgorde dan deze zal de cont echter niet beschadigen.

Waarschuwing: Gevaar, elektrische schokgevaar! Wij raden ten zeerste aan om een zekering of stroomonderbreker aan te sluiten op PV-array en batterijklemmen om elektrische schokgevaar tijdens bedrading of foutieve werking te voorkomen, en zorg ervoor dat de zekering of stroomonderbreker is losgekoppeld voordat u bedrading aansluit.

Waarschuwing: Gevaar, Hoogspanningsgevaren! Fotovoltaïsche arrays kunnen zeer hoge open circuit spanningen genereren. Ontkoppe de stroomonderbreker of zekering voor het bedraden en wees zeer voorzichtig tijdens het bedraden.

Waarschuwing: Gevaar, explosiegevaar! Als de positieve en negatiewaansluitingen van de batterij en de draden die ermee verbonden zijn kortgesloten worden, kan dit brand of een explosie veroorzaken. Wees voorzichtig tijdens het gebruik. Sluit eerst de batterij aan en daarna h zonnepaneel. Volg eerst de methode "+" en vervolgens "-" bij het bedraden.

Wanneer alle draden stevig en betrouwbaar zijn aangesloten, controleer dan of de bedrading correct is en of de polariteit is omgekeerd. Sluit bevestiging de accuzekering of stroomonderbreker aan en kijk of de LED-indicator brandt. Als dat niet het geval is, koppel dan onmiddellijk zekering of stroomonderbreker los en controleer of de bedrading corre. Als de batterij goed is opgeladen, sluit u het zonnepaneel aan. Als e voldoende zonlicht is, brandt de laadindicator van de controller continu knippert en begint de batterij op te laden.

Waarschuwing: Wanneer de controller 10 minuten niet is opgeladen

kan het omkeren van de polariteit van de batterij schade aan de inte componenten van de controller veroorzaken.

Opmerking:

1) Let op dat de batterijzekering zo dicht mogelijk bij de batterijaansluiting moet worden geïnstalleerd. De aanbevolen afstand is niet meer dan 150 mm.
2) De batterijtemperatuur bedraagt 25°C (vaste waarde) wanneer de controller niet is aangesloten op een externe temperatuursensor.

Er zijn in totaal drie indicatoren op de controller

	1 --- PV-array-indicatie	Geef de huidige laadmodus de controller aan
	2 ---BAT-indicatie	Geeft de huidige status van batterij aan.
	3 ---BAT Type-indicatie	Geef het huidige batterijtype a

PV-array-indicator:

Nee.	LAADSTATUS	Indicatorstatus	Laadstatus
1	BULK	Blijf kalm	MPPT-opladen
2	ACCEPTANCE	Langzaam knipperen(Aan:1s, uit: 1s, cyclus: 2	Boost-opladen
3	FLOAT	Enkel knipperend(Aan: 0,1s, uit: 1,9s, cyclus	Drijvende lading
4	EQUALIZE	Snel knipperen(Aan: 0,1s, uit: 0,1s, cyclu 0,2s)	Egaliserende lading
5	CURRENT-LIMITED	Dubbel knipperen(Aan:0,1s, uit:0,1s, dan Aan:0,1s, uit:1,7s, cyclus:0,2	Stroombeperkt opladen
6		Uit	Geen opladen

BAT-indicator:

Indicatorkleur	Indicatorstatus	Batterijstatus
Groente	Blijf kalm	Batterij volledig opgeladen
Geel	Blijf kalm	Batterijspanning normaal
Rood	Blijf kalm	Accuspanning onder onderspanningspunt
	Snelle flits (Aan: 0,1 sec., 0,1 sec., cyclus: 0,2 sec.	Overspanning of te hoge temperatu van de batterij

KNUPPEL Type Indicatie :

Indicatorkleur	Batterijstatus
Groente	Gesloten loodzuuraccu
Geel	Colloïdale loodzuuraccu
Rood	Geventileerde loodzuuraccu
Blauw	Lithium-ijzerfosfaatbatterij 12V
Paars	Lithium-ijzerfosfaatbatterij 24V
Wit	Aangepast

3.2 Keys Operation

Er is een toets op de controller, die samen met de batterijtype-indica wordt gebruikt voor de selectie van het batterijtype. De specifieke werkingsmodus is als volgt:

Houd in de huidige bedrijfsstatus de toets 8 seconden ingedrukt. De batterijtype-indicator (de weergegeven kleur is die van het eerder opgeslagen batterijtype) begint te knipperen (de controller schakelt het opladen en andere werkzaamheden uit en gaat in een inactieve status). Op dit punt verandert de batterijtype-indicator elke keer dat de toets ingedrukt van kleur die overeenkomt met een batterijtype. Nadat het batterijtype is geselecteerd, houdt u de toets opnieuw 8 seconden ingedrukt of houdt u 15 seconden geen bewerkingen uit. Vervolgens de controller automatisch het momenteel ingestelde batterijtype op en hij naar de normale bedrijfsmodus;

Als u de toets bovendien 20 seconden ingedrukt houdt, herstelt de controller de fabrieksinstellingen.

Gebruikers kunnen externe communicatieapparatuur (zoals Bluetooth BT-2) of communicatieprotocol gebruiken om gegevensbewaking, parameterinstelling en andere bewerkingen voor de controller via de puit te voeren. De interface is als volgt gedefinieerd:

Optionele ingebouwde CAN-communicatiefunctie en RV-C-protocol.

S/N	Definition
①	/
②	/
③	/
④	GND
⑤	/
⑥	/
⑦	CANH
⑧	CANL

4. PRODUCT PROTECTION AND SYSTEM MAINTENANCE

4.1 Protecti ons

Ingangsvermogen beperkte bescherming

Wanneer het vermogen van het zonnepaneel hoger is dan de nominal waarde, beperkt de controller het vermogen van het zonnepaneel binne het nominale vermogensbereik om schade door overstroom te voorkom. De controller schakelt dan over op een stroombegrenzende schakeling.

➢ Bescherming tegen omgekeerde polariteit van de batterij

Als de polariteit van de batterij wordt omgedraaid, werkt het systeem maar zal de controller niet doorbranden.

PV-ingangseindspanning is te hoog

Als de spanning aan de ingangszijde van de PV-generator te hoog is schakelt de controller de PV-ingang automatisch uit.

PV-ingangseinde kortsluitbeveiliging

Als de spanning aan de ingangszijde van de PV-generator wordt kortgesloten, schakelt de controller het opladen uit. Zodra de kortsluitin opgeheven, wordt het opladen automatisch hersteld.

➢ Bescherming tegen omgekeerde polariteit van PV-ingang

Wanneer de polariteit van de PV-array wordt omgekeerd, raakt de controller niet beschadigd en wordt de normale werking voortgezet nach de bedradingsfout is verholpen.

➢ Bescherming tegen omgekeerd opladen 's nachts

Voorkom dat de batterij 's nachts ontlaadt via het zonnepaneel.

TVS bliksembeveiliging

▶ Oververhittingsbeveiliging

Wanneer de temperatuur van de controller de ingestelde waarde overschrijdt, wordt het laadvermogen verlaagd of wordt het laden gesto

4.2 System Maintenance

• Om de beste prestaties van de controller op lange termijn te beho wordt aanbevolen om tweemaal per jaar inspecties uit te voeren.
• Zorg ervoor dat de luchtstroom rond de controller niet wordt geblokkeerd en verwijder vuil of gruis van de koelplaat.

- Controleer of de isolatielagen van alle blootliggende draden beschadigd zijn door blootstelling aan de zon, wijving met andere objecten in de buurt, houtrot, vernietiging door insecten of knaagdi enz. Als dit het geval is, is het noodzakelijk om de draad te rep of te vervangen.

- Controleer of indicatoren consistent zijn met de werking van het apparaat. Neem indien nodig corrigerende maatregelen voor storing of foutmeldingen.

- Controleer alle bedradingsklemmen op corrosie, schade aan de isolatie, tekenen van hoge temperaturen of verbranding/verkleuring. Draai de schroeven van de aansluitingen vast.

- Controleer op vuil, insectennesten en corrosie en maak indien nodig schoon.

- Als de bliksemafleider defect is, vervang deze dan op tijd om de controller en andere apparaten van de gebruiker te beschermen te schade door blikseminslagen. Let op dat u indien nodig corrigerene maatregelen neemt voor eventuele storingen of foutmeldingen.

Waarschuwing: Gevaar, gevaar voor elektrische schokken! Zorg

ervoor dat alle voedingen naar de controller zijn losgekoppeld voordat bovenstaande controles uitvoert of de controller bedient.!

5. TECHNICAL PARAMETERS

5.1 Electrical parame ters

Artikelen	Parameters
Model		MC2430N10-B	MC2440N10-B	MC2450N10-B
Systeemspanning	12V/24V
Nul belastingverlies	<10mA
Batterijspanning	9V~32V
Maximale PV-opening circuitspanning	92V (25°C); 100V (laagste omgevingstemperatuur)
Maximaal vermogenspuntspannings bereik	(Batterijspanning +2V) ~ 72V
Nominale laadstroom		30A	40A	50A
Maximaal PV-ingangsvermogen		400W/12V800W/24V	550W/12V1100W/24V	660W/12V1320W/24V
Conversie van het opladen efficiëntie	≤98%
MPPT-tracking-efficiëntie	>99%
Temperatuurcompensatieoëfficiënt	-3mv/°C/2V (standaard); Lithium-batterij heeft geen temperatuurcompen
Bedrijfstemperatuur	-35°C tot 45°C
IP-classificatie	IP32
Gewicht		830 gram	1040 gram	1335 gram
Communicatiemodus	TTL seriële communicatie
Optionele functies	Ingebouwde Bluetooth- en CAN-communicatie
Hoogte	≤ 3000 meter
Afmetingen (mm)		150*105.6*67.5	183*127*65.5	183*127*69.5
Beschrijving:Optionele ingebouwde Bluetooth-communicatiefunctie, het overeenkomstige productmodel is MC24xxN10-B. XX staat voor 20/30/40/50.Optionele ingebouwde CAN-communicatiefunctie, het bijbehorende productmodel is MC24xxN10-CAN. XX staat voor 20/30/40/50.

5.2. Batt ery type default paramet ers

Vergelijking van parameters van verschillende soorten batterijen
Spanning instellen Batterijtype	Gesloten loodzuuraccu	Colloïdale loodzuuraccu	Geventileerde loodzuuraccu	Lithiumbatterij	Door de gebruiker gedefinieerd
Overspanning ontkoppeling spanning	16.0V	16.0V	16.0V	—	9 ~ 17V
Egaliserende laadspanning	14,6V	—	14,8V	—	9 ~ 17V
Boostlading spanning	14,4V	14,2V	14,6V	14,4V	9 ~ 17V
Zwevende laadspanning	13,8V	13,8V	13,8V	—	9 ~ 17V
Verhoog de laadherstelspanning	13,2V	13,2V	13,2V	—	9 ~ 17V
Egalisatieladings duur	120 minuten.	—	120 minuten.	—	0 ~ 600 minuten.
Egalisatie-laadinterval	30 dagen	0 dagen	30 dagen	—	0 ~ 250D(0 geeft aan dat equalizing charge-functie is uitgeschakeld)
Boostlading duur	120 minuten.	120 minuten.	120 minuten.	—	10 ~ 600 minuten

Als er een door de gebruiker gedefinieerde batterij wordt gebruikt, zijn standaardspanningsparameters van het systeem dezelfde als die van de verzegelde loodzuurbatterij. De volgende logica moet worden gevolgd wanneer u de batterij wijzigt laad- en ontlaadparameters:

Overspanningsontkoppelingsspanning > laadlimietspanning ≥

egalisatielaadspanning ≥ boostlaadspanning ≥ zwevende laadspanning > boostlaadherstelspanning;

Overspannings-uitschakelspanning>

Overspannings-uitschakelherstelspanning;

6. CONVERSION EFFICIENCY CURVE

6.1 12V Syste m

- Gebruik uw mobiele telefoon om de QR-code in de afbeelding te scannen.

• Volg de instructies om de APP-software te downloaden en voltooi dvervolgstappen.
• Nadat de installatie van de APP is voltooid, volgt u de instructies de verbinding tot stand te brengen. Zodra de verbinding tot stand gebracht, kunt u de informatie van het apparaat opvragen en het apparaat bedienen op de mobiele telefoon.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd, Suite 250, 9166
