Type de produit	Machine à dénuder les câbles
Marque	Vevor
Modèle	SMS-39DA
Plage de dénudage (diamètre)	Φ1,5 mm ~ 38 mm
Types de fils compatibles	Fils de cuivre mono-brin, double-brin, fils plats
Dimensions (L × l × H)	65,5 cm × 34,5 cm × 43 cm
Poids	42 kg
Alimentation	Manuelle (poignées de réglage)
Mécanisme de dénudage	Lames rotatives avec réglage de profondeur
Matériau des lames	Acier trempé
Entretien des lames	Affûtage régulier à la pierre à huile
Lubrification	Huile légère sur les axes et ressorts
Réglage de la pression	Poignées M12 pour visser/dévisser
Réglage du centrage	Vis de centrage latérales
Sécurité	Porter des gants, lire le manuel avant utilisation
Accessoires fournis	Manuel, gants, bouchon d'huile, volant, clé Allen
Utilisation recommandée	Alimenter les câbles un à un, couper les extrémités avant
Conditions de dénudage optimales	Fils non chauds, sans excès d'huile
Dépannage courant	Vérifier ressorts, lames, alignement des axes
Garantie	Certificat d'assistance et de garantie électronique
Fabricant	Vevor

FOIRE AUX QUESTIONS - SMS-39DA Vevor

Comment ajuster la profondeur de coupe ?

Utilisez les poignées M12 situées du côté de l'entrée pour visser ou desserrer la pression. Un serrage plus fort augmente la profondeur de coupe.

Que faire si les coupures sont trop profondes ?

Vérifiez le réglage des poignées M12, assurez-vous que les câbles sont bien positionnés lors de l'alimentation et que les lames sont bien aiguisées. Si nécessaire, polissez-les avec une pierre à huile.

Le plastique se dénude mais le cuivre ne sort pas, pourquoi ?

Cela peut venir de ressorts desserrés (vissez-les), d'un espace trop grand entre les axes (réglez à 0,3-0,6 mm), ou de câbles trop chauds. Lubrifiez aussi l'axe supérieur avec de l'huile.

Les câbles se bloquent dans les rouleaux, comment résoudre ?

Desserrez les ressorts des roues de pression s'ils sont trop serrés. Si les câbles sont gras, essuyez-les avant de les introduire.

Comment centrer les lames ?

Vérifiez que le dispositif de réglage central n'est pas desserré. Ajustez les vis de centrage des deux côtés pour aligner les lames avec le câble.

Quels types de câbles peut-on dénuder ?

Cette machine convient aux fils de cuivre mono-brin, double-brin et aux fils plats, dans un diamètre de 1,5 à 38 mm.

Comment entretenir la machine ?

Affûtez régulièrement les lames avec une pierre à huile, lubrifiez les axes mobiles et les ressorts avec de l'huile légère, et nettoyez les résidus de plastique.

Quels accessoires sont fournis avec la machine ?

Le colis contient un manuel d'utilisation, des gants, un bouchon d'huile, un volant et une clé Allen.

La machine peut-elle dénuder des câbles chauds ?

Non, il est déconseillé de dénuder des câbles chauds car cela empêche la séparation du cuivre et du plastique. Laissez-les refroidir avant utilisation.

Où trouver la notice complète ?

La notice complète en PDF est disponible gratuitement sur le site notice-facile.com pour le modèle Vevor SMS-39DA.

MODE D'EMPLOI SMS-39DA Vevor

MACHINE À DÉNUDER LES FILS MANUEL D'UTILISATION

MODÈLE : SMS-38

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée nous uniquement

représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils

avec nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vérifier soigneusement

lorsque vous passez une commande chez nous si vous êtes réellement en mesure d'économiser la moitié par rapport aux plus grandes marques.

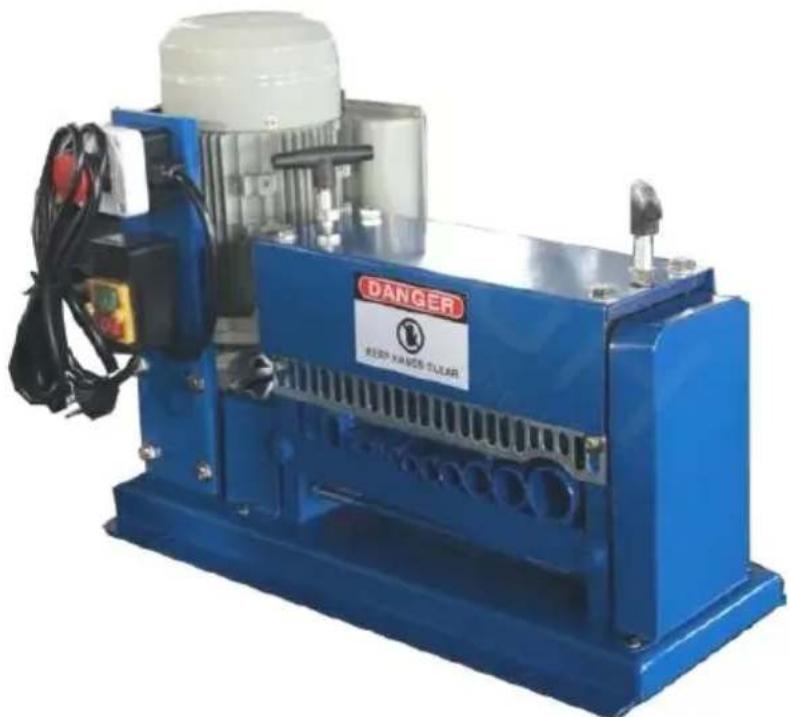

MODÈLE : SMS-38

(L'image est à titre de référence uniquement, veuillez vous référer au produit réel)

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

INSTRUCTIONS

Plage de dénudage des fils : Φ1,5 mm ~ 38 mm. Cette machine est facile à utiliser et pratique à transporter, elle peut dénuder des fils de cuivre à un seul noyau, des fils de cuivre à deux noyaux. Dimensions : L 65,5 cm × l 34,5 cm × H 43 cm. Poids : 42 kg. Veuillez noter qu'il y aura quelques petites erreurs dans l'utilisation réelle. 1. Comparez les diamètres des câbles/fils avec les trous d'alimentation de la machine, en alimentant les câbles/fils un morceau à la fois. Avant d'alimenter les câbles/fils, veuillez couper la tête des câbles/fils, pour éviter les espaces causés aux lames. 2. Du côté de la sortie, si les coupures sur les câbles/fils sont trop profondes, veuillez vérifier les points ci-dessous : ① Veuillez ajuster les poignées du côté de l'entrée, les visser ou les desserrer. (poignées M12) ② Vérifiez si les câbles/fils sont dans la bonne position lorsque vous alimentez. ③ Assurez-vous que les lames sont bien aiguisées, sinon polissez-les avec la pierre à huile. 3. Du côté de la sortie, si vous constatez que le plastique (PVC) est dénudé, mais que les fils de cuivre ne peuvent pas être dégagés, veuillez vérifier les 4 points ci-dessous : ① L'axe de la partie supérieure avec la pierre à huile. ② Vérifiez si les ressorts sont desserrés, si oui, vissez-les pour les resserrer. ③ Le diamètre des câbles/fils est trop petit, veuillez ajuster l'espace

entre les deux axes à 0,3-0,6 mm.

④ Si les câbles/fils que vous souhaitez dénuder sont chauds, vous ne pourrez pas non plus dénuder les fils de cuivre.

1. Si les câbles/fils étaient bloqués dans les axes, veuillez vérifier les points ci-dessous :

① Si les ressorts des roues de pression sont trop serrés, desserrez-les. ② S'il y a trop d'huile sur les câbles/fils, veuillez les essuyer.

1. Si vous utilisez les lames inclinées :

① Vérifiez si le dispositif de réglage central a été desserré. ② Réglez le centrage et la vis des deux côtés de celui-ci.

Assurez-vous que le diamètre des câbles/fils est similaire à celui des câbles d'alimentation : les gros câbles/fils dans les grands canaux d'alimentation, les petits câbles/fils dans les petits canaux d'alimentation, et les câbles/fils plats dans les canaux d'alimentation plats.

Ce produit est livré avec les éléments suivants : manuel, gants, bouchon d'huile, volant et clé Allen.

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support
