SMS-39DA - Kabelabisoliermaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Kabelabisolier maschine
Marke	Vevor
Modell	SMS-39DA
Abisolierbereich (Durchmesser)	Φ1,5 mm ~ 38 mm
Kompatible Drahttypen	Einadrige, zweiadrige Kupferdrähte, Flachdrähte
Abmessungen (L × B × H)	65,5 cm × 34,5 cm × 43 cm
Gewicht	42 kg
Stromversorgung	Manuell (Einstellgriffe)
Abisolier mechanismus	Rotierende Klingen mit Tiefeneinstellung
Klingenmaterial	Gehärteter Stahl
Klingenwartung	Regelmäßiges Schärfen mit Ölstein
Schmierung	Leichtöl auf Achsen und Federn
Druckeinstellung	M12-Griffe zum Festziehen/Lösen
Zentrierungseinstellung	Seitliche Zentrierschrauben
Sicherheit	Handschuhe tragen, vor Gebrauch Anleitung lesen
Mitgeliefertes Zubehör	Anleitung, Handschuhe, Ölkappe, Handrad, Inbusschlüssel
Empfohlene Verwendung	Kabel einzeln zuführen, Enden vorher abschneiden
Optimale Abisolierbedingungen	Nicht heiße Drähte, ohne übermäßiges Öl
Häufige Fehlerbehebung	Federn, Klingen, Achsausrichtung prüfen
Garantie	Elektronische Support- und Garantiebescheinigung
Hersteller	Vevor

Häufig gestellte Fragen - SMS-39DA Vevor

Wie stelle ich die Schnitttiefe ein?

Verwenden Sie die M12-Griffe an der Eingangsseite, um den Druck zu erhöhen oder zu verringern. Ein festeres Anziehen erhöht die Schnitttiefe.

Was tun, wenn die Schnitte zu tief sind?

Überprüfen Sie die Einstellung der M12-Griffe, stellen Sie sicher, dass die Kabel beim Einführen richtig positioniert sind und dass die Klingen gut geschärft sind. Polieren Sie sie bei Bedarf mit einem Ölstein.

Das Plastik wird abisoliert, aber das Kupfer kommt nicht heraus, warum?

Dies kann an gelockerten Federn liegen (festziehen), einem zu großen Abstand zwischen den Achsen (auf 0,3-0,6 mm einstellen) oder an zu heißen Kabeln. Schmieren Sie auch die obere Achse mit Öl.

Die Kabel bleiben in den Walzen stecken, wie lösen?

Lockern Sie die Federn der Druckwalzen, wenn sie zu fest sind. Wenn die Kabel fettig sind, wischen Sie sie vor dem Einführen ab.

Wie zentriere ich die Klingen?

Überprüfen Sie, ob die zentrale Einstellvorrichtung nicht gelockert ist. Stellen Sie die Zentrierschrauben an beiden Seiten ein, um die Klingen mit dem Kabel auszurichten.

Welche Kabeltypen können abisoliert werden?

Diese Maschine ist geeignet für einadrige, zweiadrige Kupferdrähte und Flachdrähte mit einem Durchmesser von 1,5 bis 38 mm.

Wie pflege ich die Maschine?

Schärfen Sie die Klingen regelmäßig mit einem Ölstein, schmieren Sie die beweglichen Achsen und Federn mit leichtem Öl und reinigen Sie Kunststoffrückstände.

Welches Zubehör wird mit der Maschine geliefert?

Das Paket enthält eine Bedienungsanleitung, Handschuhe, einen Ölverschluss, ein Handrad und einen Inbusschlüssel.

Kann die Maschine heiße Kabel abisolieren?

Nein, es wird nicht empfohlen, heiße Kabel zu abisolieren, da dies die Trennung von Kupfer und Plastik verhindert. Lassen Sie sie vor Gebrauch abkühlen.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung als PDF ist kostenlos auf der Website notice-facile.com für das Modell Vevor SMS-39DA verfügbar.

BEDIENUNGSANLEITUNG SMS-39DA Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

ABISOLIERMASCHINE BENUTZERHANDBUCH

MODELL: SMS-38

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den größten Top-Marken, und bedeuten nicht unbedingt, dass alle von uns angebotenen Werkzeugkategorien abgedeckt sind. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

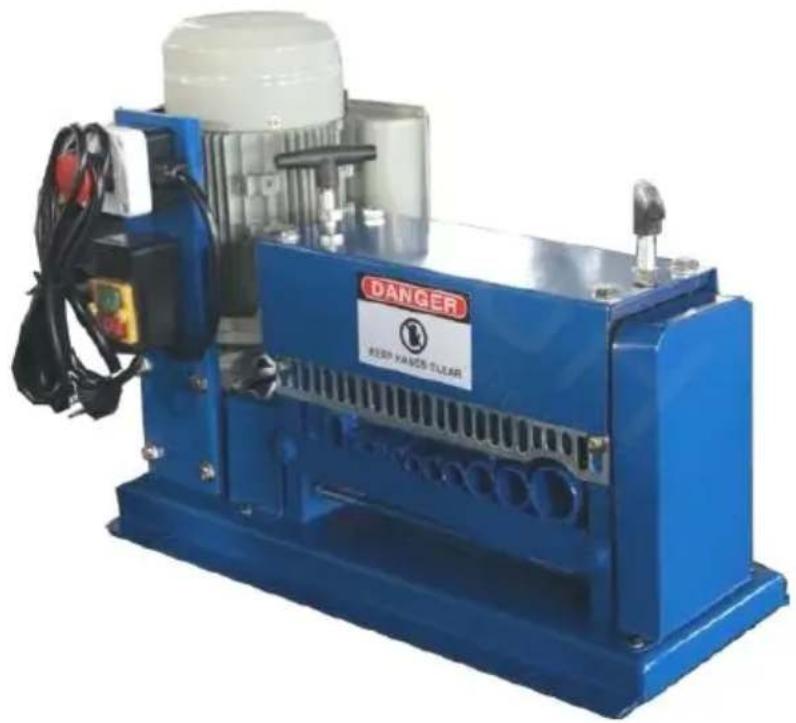

MODELL: SMS-38

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

ANWEISUNGEN

Abisolierbereich: Φ 1,5 mm ~ 38 mm

Diese Maschine ist einfach zu bedienen und bequem zu tragen und kann einadrige Kupferdrähte und zweiadrige Kupferdrähte verarbeiten.

Maße: L 65,5 cm × B 34,5 cm × H 43 cm.

Gewicht: 42 kg.

Bitte beachten Sie, dass es bei der tatsächlichen Verwendung zu geringfügigen Fehlern kommen kann.

1. Vergleichen Sie den Durchmesser der Kabel/Leitungen mit den Zuführungslöchern an der Maschine und führen Sie die Kabel/Leitungen Stück für Stück ein. Schneiden Sie vor dem Einfahren der Kabel/Leitungen den Kopf der Kabel/Leitungen ab, um Lücken in den Klingen zu vermeiden.
2. Wenn auf der Ausgangsseite die Schnitte an den Kabeln/Leitungen tief sind, überprüfen Sie die folgenden Punkte: ① Bitte stellen Sie die Griffe auf der Eingangsseite ein, festschrauben und halten. (M12 Griffe) ② Überprüfen Sie, ob sich die Kabel/Leitungen beim Einfahren an der richtigen Stelle befinden. ③ Stellen Sie sicher, dass die Klingen scharf sind. Wenn nicht, polieren Sie sie mit dem Ölstein. 3. Wenn auf der Ausgangsseite der Kunststoff (PVC) entfernt wurde, Kupferdrähte jedoch nicht herausgezogen werden können, überprüfen Sie die folgenden 4 Punkte: ① Die Achse der Oberseite mit dem Ölstein polieren. ② Überprüfen Sie, ob die Federn locker sind. Wenn ja, schrauben Sie

fest.

③ Der Durchmesser der Kabel/Drähte ist zu klein. Bitte passen Sie den Abstand zwischen den beiden Achsen auf 0,3-0,6 mm an. (4) Wenn die Kabel/Leitungen, die Sie abisolieren möchten, heiß sind, können die Kupferdrähte auch nicht abisoliert werden.

1. Wenn die Kabel/Leitungen in den Achsen blockiert sind, überprüfen Sie die folgenden Punkte:

(1) Wenn die Federn an den Druckrädern zu straff sind, öffnen Sie sie. ② Auf den Kabeln/Leitungen befindet sich zu viel Öl. Wischen Sie ab.

5. Wenn Sie sehen, dass die Klingen geneigt sind:

① Überprüfen Sie, ob der Mitteleinsteller gelöst wurde. ② Zentriereinstellung und Einstellung der Schrauben an zwei Seiten davon.

Stellen Sie sicher, dass die Durchmesser der Kabel/Leitungen denen der Zuführungslöcher entsprechen: große Kabel/Leitungen in große Zuführungslöcher, kleine Kabel/Leitungen in kleine Zuführungslöcher und flache Kabel/Leitungen in flache Zuführungslöcher.

Dieses Produkt wird mit den folgenden Artikeln geliefert: Handbuch, Handschuhe, Ölstopfen, Handrad und Inbusschlüssel.

④ Wenn die Kabel/Drähte, die Sie abisolieren möchten, heiß sind, können Sie die Spitze auch nicht loslassen.
