SMS-39DA - Maszyna do ściągania izolacji kabli Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do ściągania izolacji z kabli
Marka	Vevor
Model	SMS-39DA
Zakres ściągania izolacji (średnica)	Φ1,5 mm ~ 38 mm
Kompatybilne typy przewodów	Przewody miedziane jednożyłowe, dwużyłowe, płaskie
Wymiary (Dł. × Szer. × Wys.)	65,5 cm × 34,5 cm × 43 cm
Waga	42 kg
Zasilanie	Ręczne (pokrętła regulacyjne)
Mechanizm ściągania izolacji	Obrotowe ostrza z regulacją głębokości
Materiał ostrzy	Stal hartowana
Konserwacja ostrzy	Regularne ostrzenie na kamieniu olejowym
Smarowanie	Lekki olej na osiach i sprężynach
Regulacja nacisku	Pokrętła M12 do dokręcania/odkręcania
Regulacja centrowania	Boczne śruby centrujące
Bezpieczeństwo	Nosić rękawice, przeczytać instrukcję przed użyciem
Dołączone akcesoria	Instrukcja, rękawice, korek oleju, koło, klucz imbusowy
Zalecane użytkowanie	Podawać kable pojedynczo, przyciąć końce przed
Optymalne warunki ściągania izolacji	Przewody nie gorące, bez nadmiaru oleju
Typowe rozwiązywanie problemów	Sprawdzić sprężyny, ostrza, ustawienie osi
Gwarancja	Elektroniczny certyfikat pomocy i gwarancji
Producent	Vevor

Często zadawane pytania - SMS-39DA Vevor

Jak wyregulować głębokość cięcia?

Użyj pokręteł M12 znajdujących się po stronie wejścia, aby dokręcić lub poluzować nacisk. Mocniejsze dokręcenie zwiększa głębokość cięcia.

Co zrobić, jeśli cięcia są zbyt głębokie?

Sprawdź ustawienie pokręteł M12, upewnij się, że kable są prawidłowo ułożone podczas podawania, a ostrza są dobrze naostrzone. W razie potrzeby wypoleruj je kamieniem olejowym.

Plastik się ściąga, ale miedź nie wychodzi, dlaczego?

Może to wynikać z poluzowanych sprężyn (dokręć je), zbyt dużej szczeliny między osiami (ustaw na 0,3-0,6 mm) lub zbyt gorących kabli. Nasmaruj również górną oś olejem.

Kable blokują się w rolkach, jak rozwiązać?

Poluzuj sprężyny kół dociskowych, jeśli są zbyt mocno dokręcone. Jeśli kable są tłuste, wytrzyj je przed wprowadzeniem.

Jak wycentrować ostrza?

Sprawdź, czy urządzenie do regulacji centralnej nie jest poluzowane. Wyreguluj boczne śruby centrujące, aby wyrównać ostrza z kablem.

Jakie typy kabli można ściągać izolację?

Ta maszyna nadaje się do przewodów miedzianych jednożyłowych, dwużyłowych i płaskich, w średnicy od 1,5 do 38 mm.

Jak konserwować maszynę?

Regularnie ostrz ostrza za pomocą kamienia olejowego, smaruj ruchome osie i sprężyny lekkim olejem, oraz czyść pozostałości plastiku.

Jakie akcesoria są dołączone do maszyny?

Opakowanie zawiera instrukcję obsługi, rękawice, korek oleju, koło i klucz imbusowy.

Czy maszyna może ściągać izolację z gorących kabli?

Nie, odradza się ściągania izolacji z gorących kabli, ponieważ uniemożliwia to oddzielenie miedzi od plastiku. Pozwól im ostygnąć przed użyciem.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja w formacie PDF jest dostępna bezpłatnie na stronie notice-facile.com dla modelu Vevor SMS-39DA.

INSTRUKCJA OBSŁUGI SMS-39DA Vevor

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

MASZYNA DO ŚCIĄGANIA IZOLACJI Z PRZEWODÓW INSTRUKCJA OBSŁUGI

MODEL: SMS-38

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędność połowy”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas przedstawiają szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia

z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie, gdy składasz u nas zamówienie, czy faktycznie oszczędność połowy w porównaniu z wiodącymi markami.

MODEL: SMS-38

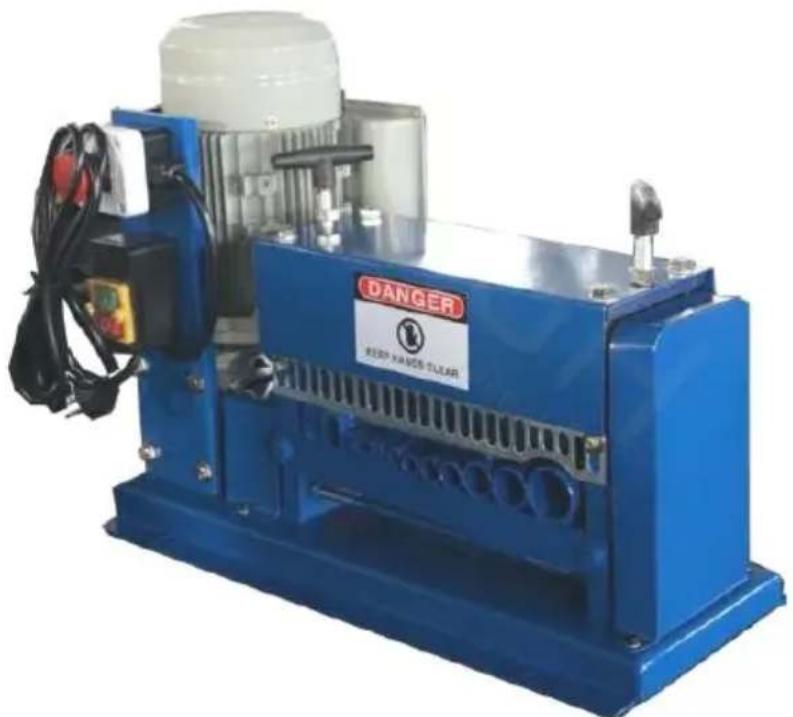

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

INSTRUKCJE

Zakres ściągania izolacji z przewodów: Φ 1,5 mm ~ 38 mm

Ta maszyna jest łatwa w obsłudze i wygodna do przenoszenia, może przetwarzać pojedynczy drut miedziany, drut miedziany dwurdzeniowy.

Wymiary: dł. 65,5 cm × szer. 34,5 cm × wys. 43 cm

Waga: 42 kg

Należy pamiętać, że w rzeczywistym użytkowaniu mogą występować drobne błędy

1. Porównać średnice kabli/drutów z otworami podającymi w maszynie, podając kable/druty pojedynczo. Przed podaniem kabli/drutów należy odciąć ich końcówki, aby uniknąć zagięcia szczelin między ostrzami
2. Jeśli po stronie wyjściowej nacięcia na kablach/przewodach są zbyt głębokie, sprawdź poniższe punkty: ① Proszę wyregulować uchwyty po stronie wejściowej, przykręcić lub poluzować. (uchwyty M12) ② Sprawdź, czy kable/przewody są prawidłowo umieszczone podczas podłączania. ③ Upewnij się, że ostrza są ostre, jeśli nie, wypoleruj je kamieniem olejowym.
3. Jeśli po stronie wyjściowej widać, że plastik (PCW) został zerwany, ale nie można usunąć przewodów miedzianych, należy sprawdzić poniższe 4 punkty:

① Oś górna z kamieniem olejowym ② Sprawdź, czy sprężyny są luźne, jeśli tak, dokręć je, aby je naprężyć ③ Średnica kabli/przewodów jest zbyt mała, należy dostosować odstęp między osiami do wartości 0,3-0,6 mm.

④ Jeśli kable/przewody, które chcesz zdjąć izolację, są gorące, nie używaj tej zdzieraczki do przewodów miedzianych.

1. Jeśli kable/przewody są zablokowane w osiach, sprawdź poniższe punkty:

① Jeśli sprężyny na kółkach prasy są zbyt ciasne, należy je poluzować ② Na kablach/przewodach znajduje się zbyt dużo oleju, należy go wytrzeć

1. Jeśli zauważysz, że ostrza są przechylone:

① Sprawdź, czy regulator położenia środkowego nie jest poluzowany. ② Regulacja centrowania i regulacja śrub z dwóch stron.

Upewnij się, że średnica kabli/przewodów jest taka sama jak średnica otworów doprowadzających, duże kable/przewody w dużych otworach doprowadzających, małe kable/przewody w małych otworach doprowadzających, a płaskie kable/przewody w płaskich otworach doprowadzających.

Produkt jest dostarczany z następującymi elementami: instrukcja, rękawice, korek wlewu oleju, pokrętło i klucz imbusowy

Techniczne wsparcie i certyfikat e-gwarancji www.vevor.com/support
