Type de produit	Pompe à eau aératrice pour vivier de bateau
Marque	Vevor
Modèle	NMBP1-G800-05
Alimentation	DC 12V, 4A max
Puissance	38W
Hauteur de refoulement max	3,3 m
Débit max	800 GPH (environ 3028 L/h)
Indice de protection	IPX7
Type de moteur	Cartouche d'alimentation amovible
Raccordement sortie	Tuyau renforcé 3/4"
Installation	Percer un trou dans le tableau arrière, calfeutrer l'arbre fileté
Raccordement électrique	Fil noir (-) négatif, fil marron (+) positif, fusible recommandé
Section de fil recommandée	Calibre 18 AWG
Fonctionnalités	Pompe aératrice, cartouche remplaçable, sortie orientable
Entretien	Nettoyer la prise d'eau, vérifier la turbine, remplacer le joint si nécessaire
Sécurité	Fusible entre batterie et pompe, connexions étanches
Pièces détachées disponibles	Cartouche d'alimentation complète
Conformité	FCC Partie 15, directive DEEE 2012/19/CE
Garantie et support	Assistance technique sur www.vevor.com/support
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - NMBP1-G800-05 Vevor

Comment installer la pompe aératrice ?

Percez un trou de 116 mm dans le tableau arrière, bien en dessous de la conduite d'eau. Enduisez l'arbre fileté de calfeutrant marin (silicone déconseillé) et insérez la pompe. Serrez l'écrou et coupez l'excédent d'arbre. Assurez-vous que la sortie pointe vers le haut avant de serrer.

Comment câbler la pompe électriquement ?

Utilisez du fil de calibre 18. Connectez le fil noir au négatif (-) et le fil marron au positif (+). Installez un fusible entre la batterie et la pompe. Scellez les connexions avec un produit d'étanchéité marin.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique (12V) et les connexions. Assurez-vous que la turbine n'est pas bloquée. Contrôlez également que le fusible n'a pas sauté.

Que faire si le débit est faible ou nul ?

Nettoyez la prise d'eau. Vérifiez qu'il n'y a pas de gaz emprisonné dans le corps de pompe. Assurez-vous que la roue n'est pas inversée et que les bornes + et - sont correctement connectés. Nettoyez les corps étrangers et vérifiez que la pompe est complètement immergée.

Comment remplacer la cartouche d'alimentation ?

Appuyez sur la languette et tournez les deux ailerons dans le sens des aiguilles d'une montre pour sortir le moteur. Pour réinstaller, enduisez le joint d'une fine couche d'huile végétale ou minérale, alignez les cames avec les fentes du boîtier, insérez et tournez dans le sens horaire.

Quelle est l'alimentation requise ?

La pompe fonctionne en DC 12V avec un courant maximal de 4A (puissance 38W). Utilisez une batterie 12V adaptée.

Quel type de tuyau utiliser ?

Utilisez un tuyau renforcé de diamètre 3/4 pouce pour raccorder la sortie de la pompe au vivier ou à la barre de pulvérisation.

Comment entretenir la pompe ?

Nettoyez régulièrement la prise d'eau et le corps de pompe pour éviter les blocages. Vérifiez l'état du joint et remplacez-le si nécessaire. Lubrifiez le joint avec de l'huile végétale ou minérale lors du remontage.

La pompe est-elle étanche ?

Oui, la pompe possède un indice de protection IPX7, ce qui signifie qu'elle peut être immergée temporairement jusqu'à 1 mètre pendant 30 minutes. Cependant, les connexions électriques doivent rester au-dessus du niveau d'eau maximum.

Comment contacter le support technique Vevor ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous y trouverez les coordonnées nécessaires.

MODE D'EMPLOI NMBP1-G800-05 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

POMPE AÉRATRICE DE VIVIER DE BATEAU

MODÈLE : NMBP1-G800-05

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

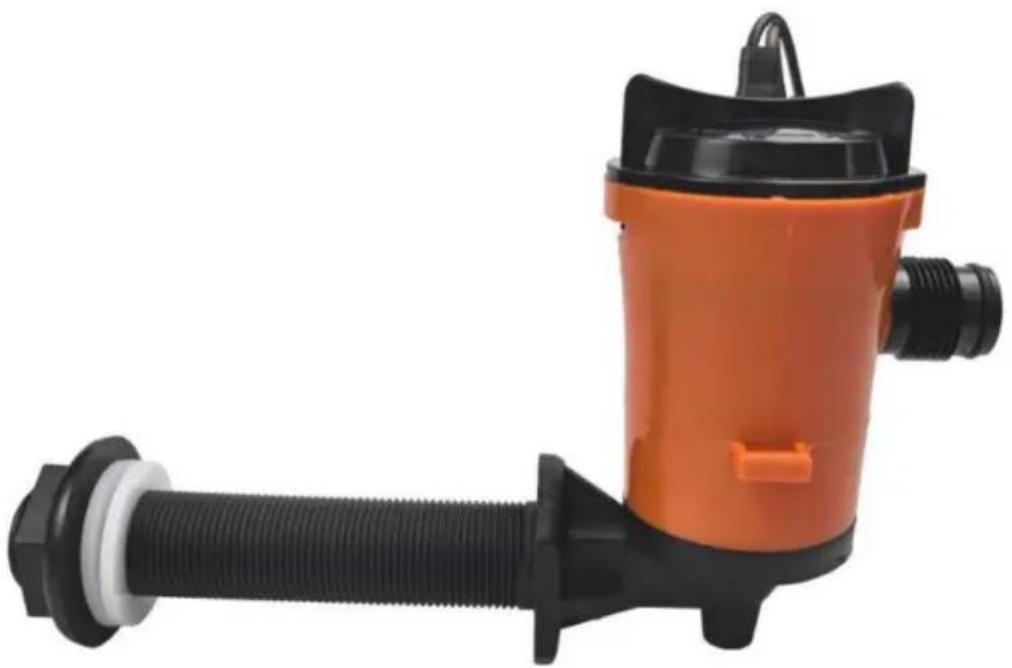

VIVIER POUR BATEAU

POMPE AÉRATRICE

MODÈLE : NMBP1-G800-05

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

INSTRUCTIONS

Suivez attentivement les instructions d'installation pour assurer le bon fonctionnement de votre Pompe de puits vivant.

Instructions d'installation

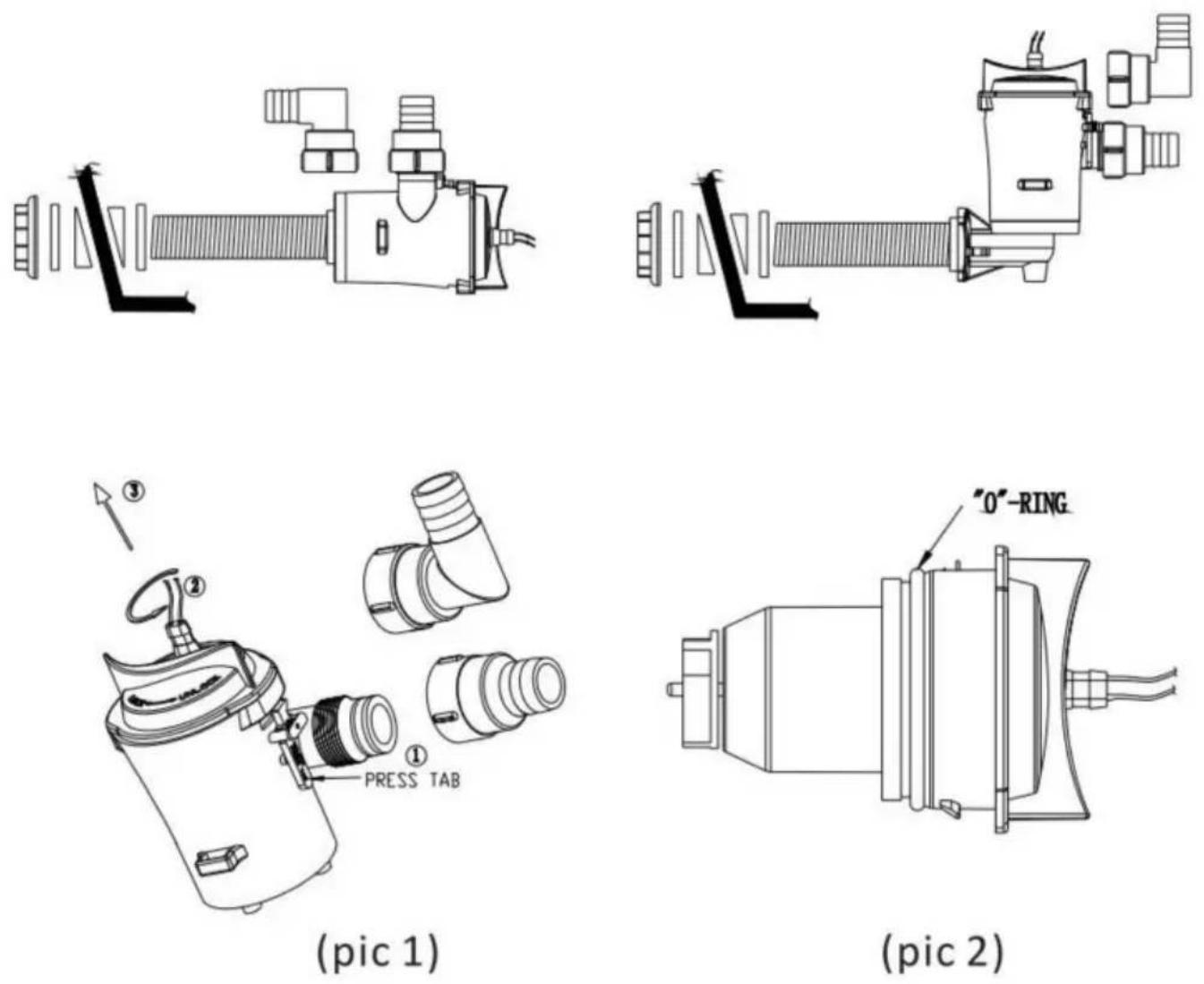

Pour installer la pompe, percez une 116 trou dans le tableau arrière bien en dessous de la conduite d'eau. Calfeutrez l'arbre fileté de la pompe et le trou.

REMARQUE : les produits d'étanchéité en silicone ne sont pas recommandés. Si le tableau arrière présente une forte utilisez des cales d'angle pour mettre la pompe à niveau. Serrez l'écrou et sciez le arbre fileté en excès. Assurez-vous que la sortie de la pompe pointe vers le haut avant de serrer l'arbre.

Installation électrique

Pour câbler la pompe, utilisez un fil de calibre 18. Connectez le fil noir au négatif (-) ou la terre. Le fil marron se connecte au positif (+). Installez un fusible quelque part entre la pompe et la batterie (fusible assemblé entre le positif (+) de la puissance et le positif de la pompe), si l'on n'est pas

présent. Gardez toutes les connexions de fils au-dessus de l'eau la plus élevée possible niveau.Sceller les connexions avec un produit d'étanchéité marin pour éviter la corrosion.Le le fil positif peut être connecté à un interrupteur de panneau ou à un interrupteur à flotteur.

Raccordez un tuyau renforcé de 3/4" de la sortie de la pompe au vivier ou

barre de pulvérisation.

L'unité est maintenant prête à fonctionner.

Pour retirer ou remplacer la cartouche d'alimentation. Appuyez sur la languette et faites tourner les deux les ailerons dans le sens des aiguilles d'une montre, puis le moteur peut sortir.

ATTENTION : Pas de circulation interne dans une seule bouche.

Pour réinstaller, assurez-vous d'abord que le joint est correctement placé. Pic (2) Enduisez le joint d'un léger film d'huile végétale ou d'huile minérale, puis alignez les deux cames de chaque côté de la cartouche d'alimentation avec les deux fentes du boîtier extérieur, soulevez et tournez dans le sens des aiguilles d'une montre. Pour vous assurer que la cartouche d'alimentation est correctement placée, tournez les boîtes dans le sens inverse des aiguilles d'une montre sans appuyer sur la languette. La cartouche doit rester en place.

Débloquez l'entrée, si elle était bloquée, et rebranchez les câbles d'alimentation (voir « Installation électrique ? »).

Modèle	NMBP1-G800-05
Saisir	DC12V 4A Max
Pouvoir	38W
H.max	3,3 m
Q.max	800 GPH
Degré d'imperméabilité	IPX7

Problème	Solution
Impossible de démarrer	Vérifiez si l'alimentation électrique est normale et si le câble est correctement connecté
	Vérifiez si la turbine est bloquée
Pas d'eau ou faible débit	Nettoyer la prise d'eau
	Vérifiez si du gaz est emprisonné dans le corps de la pompe.
	Vérifiez si la roue est inversée
	Vérifiez si le positif et les bornes négatives du câble sont connecté en sens inverse
	Nettoyer les corps étrangers dans la pompe
	Vérifiez que la pompe est complètement immergée
Bruit fort	Nettoyer les corps étrangers dans la pompe
Le moteur de la pompe est en rotation, mais l'eau la sortie est petite et faible	Vérifiez les raisons ci-dessus, cela ne peut toujours pas être résolu, c'est-à-dire que la vie du moteur est arrivéeInformations FCC :ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :1) Ce produit peut provoquer des interférences nuisibles.2) Ce produit doit accepter toute interférence reçue, y compris les interférences ce qui peut provoquer un fonctionnement indésirable.AVERTISSEMENT : Les changements ou modifications apportés à ce produit ne sont pas expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner le produit.Remarque : Ce produit a été testé et jugé conforme aux limites d'unAppareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçu pour fournir une protection raisonnable contre les interférences nuisibles dans un installation résidentielle.Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et si non installé et utilisé conformément aux instructions, peut causer des dommages interférences avec les communications radio. Cependant, il n'y a aucune garantie que aucune interférence ne se produira dans une installation particulière. Si ce produit ne provoquer des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.· Réorienter ou déplacer l'antenne de réception.· Augmenter la distance entre le produit et le récepteur.· Branchez le produit sur une prise d'un circuit différent de celui auquel le le récepteur est connecté.· Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE.Le symbole représentant une poubelle à roulettes barrée indique que le produit exige une collecte séparée des déchets dans l'Union européenne. Cela s'applique à produit et tous les accessoires marqués de ce symbole. Produits marqués comme ceux-ci ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être apportés un point de collecte pour le recyclage des appareils électriques et électroniques
