NMBP1-G800-05 - Pompa dell'acqua Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa acqua aeratrice per vivaio di barca
Marca	Vevor
Modello	NMBP1-G800-05
Alimentazione	DC 12V, 4A max
Potenza	38W
Altezza di mandata max	3,3 m
Portata max	800 GPH (circa 3028 L/h)
Grado di protezione	IPX7
Tipo di motore	Cartuccia di alimentazione rimovibile
Raccordo uscita	Tubo rinforzato 3/4"
Installazione	Praticare un foro nel quadro posteriore, calafatare l'albero filettato
Collegamento elettrico	Filo nero (-) negativo, filo marrone (+) positivo, fusibile consigliato
Sezione del filo consigliata	Calibro 18 AWG
Caratteristiche	Pompa aeratrice, cartuccia sostituibile, uscita orientabile
Manutenzione	Pulire la presa d'acqua, verificare la girante, sostituire la guarnizione se necessario
Sicurezza	Fusibile tra batteria e pompa, collegamenti stagni
Ricambi disponibili	Cartuccia di alimentazione completa
Conformità	FCC Parte 15, direttiva RAEE 2012/19/CE
Garanzia e supporto	Assistenza tecnica su www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina

Domande frequenti - NMBP1-G800-05 Vevor

Come installare la pompa aeratrice?

Praticare un foro da 116 mm nel quadro posteriore, ben al di sotto della condotta dell'acqua. Applicare del calafataggio marino sull'albero filettato (silicone sconsigliato) e inserire la pompa. Serrare il dado e tagliare l'eccesso dell'albero. Assicurarsi che l'uscita punti verso l'alto prima di serrare.

Come cablare la pompa elettricamente?

Utilizzare filo di calibro 18. Collegare il filo nero al negativo (-) e il filo marrone al positivo (+). Installare un fusibile tra la batteria e la pompa. Sigillare i collegamenti con un prodotto di tenuta marino.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione elettrica (12V) e i collegamenti. Assicurarsi che la girante non sia bloccata. Controllare anche che il fusibile non sia saltato.

Cosa fare se la portata è bassa o nulla?

Pulire la presa d'acqua. Verificare che non ci sia gas intrappolato nel corpo pompa. Assicurarsi che la ruota non sia invertita e che i terminali + e - siano collegati correttamente. Pulire i corpi estranei e verificare che la pompa sia completamente immersa.

Come sostituire la cartuccia di alimentazione?

Premere sulla linguetta e ruotare le due alette in senso orario per estrarre il motore. Per reinstallare, applicare sul giunto un sottile strato di olio vegetale o minerale, allineare le camme con le fessure della scatola, inserire e ruotare in senso orario.

Qual è l'alimentazione richiesta?

La pompa funziona a DC 12V con una corrente massima di 4A (potenza 38W). Utilizzare una batteria 12V adatta.

Che tipo di tubo utilizzare?

Utilizzare un tubo rinforzato di diametro 3/4 di pollice per collegare l'uscita della pompa al vivaio o alla barra di spruzzatura.

Come effettuare la manutenzione della pompa?

Pulire regolarmente la presa d'acqua e il corpo pompa per evitare ostruzioni. Controllare lo stato della guarnizione e sostituirla se necessario. Lubrificare la guarnizione con olio vegetale o minerale durante il rimontaggio.

La pompa è impermeabile?

Sì, la pompa ha un grado di protezione IPX7, il che significa che può essere immersa temporaneamente fino a 1 metro per 30 minuti. Tuttavia, i collegamenti elettrici devono rimanere al di sopra del livello massimo dell'acqua.

Come contattare il supporto tecnico Vevor?

Visita il sito www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico. Qui troverai le coordinate necessarie.

MANUALE UTENTE NMBP1-G800-05 Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

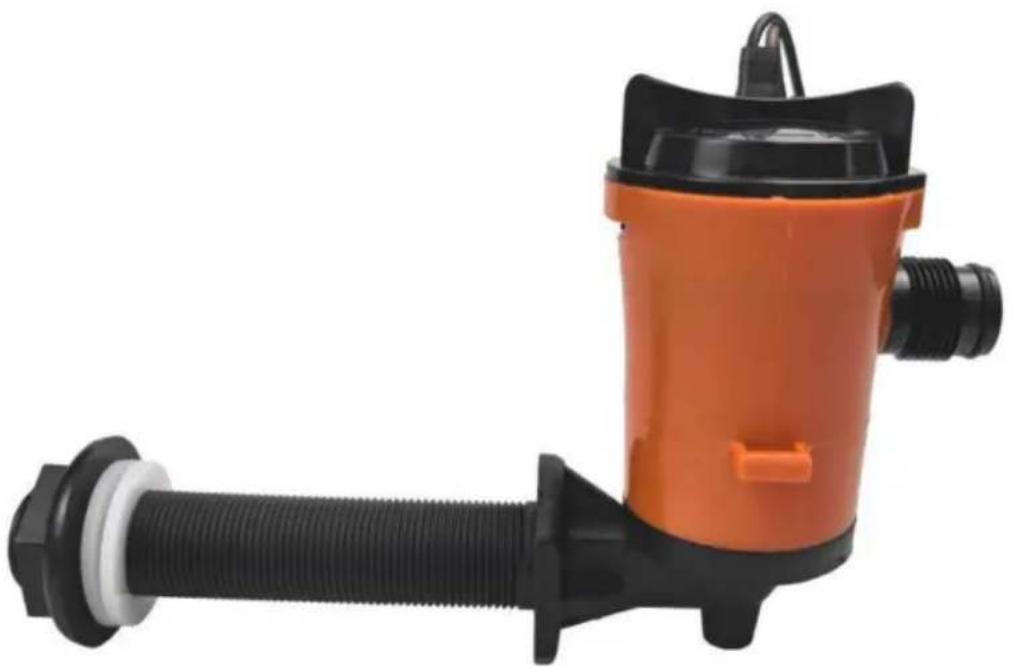

BARCA VASCHE PER VIVI

POMPA AERATORE

MODELLO:NMBP1-G800-05

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Seguire attentamente le istruzioni di installazione per garantire il corretto funzionamento del tuo pompa per vivere bene.

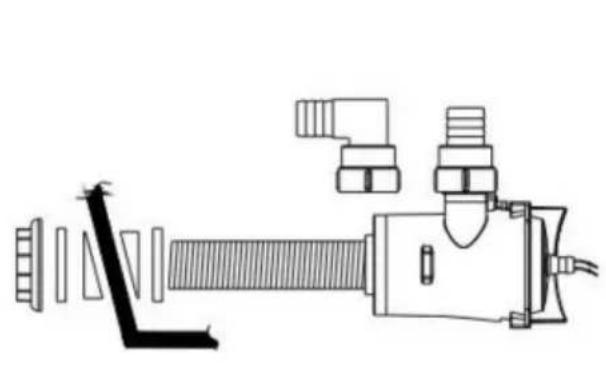

Istruzioni per l'installazione

Per installare la pompa, forare una 116 foro attraverso la traversa ben al di sotto del

condotta idrica. Calafatare l'albero filettato sulla pompa e il foro.

NOTA: i sigillanti siliconici non sono consigliati. Se lo specchio di poppa ha una grave angolo utilizzare spessori di poppa per livellare la pompa. Stringere il dado e segare via il albero filettato in eccesso. Assicurarsi che l'uscita della pompa sia rivolta verso l'alto prima di serrare l'albero.

Installazione elettrica

Per cablare la pompa, utilizzare un filo calibro 18. Collegare il filo nero al polo negativo (-)

o terra. Il filo marrone si collega al positivo (+). Installa un fusibile

da qualche parte tra la pompa e la batteria (il fusibile si monta tra

il positivo (+) della potenza e il positivo della pompa), se uno non è

presente. Mantenere tutti i collegamenti dei cavi al di sopra del livello dell'acqua più alto possibile

livello. Sigillare i collegamenti con un sigillante marino per prevenire la corrosione.

il filo positivo può essere collegato a un interruttore del pannello o a un interruttore a galleggiante.

Collegare un tubo flessibile rinforzato da 3/4" dallo scarico della pompa al pozzetto vivo o

barra di spruzzatura.

L'unità è ora pronta per l'uso.

Per rimuovere o sostituire la cartuccia di alimentazione. Premere la linguetta verso il basso e ruotare i due le alette in senso orario, quindi il motore può uscire.

ATTENZIONE: Nessuna circolazione interna in una sola bocca.

Per reinstallare, assicurarsi innanzitutto che la guarnizione sia posizionata correttamente. Immagine (2) Ricoprire la guarnizione con un leggero strato di olio vegetale o minerale, quindi allineare le due camme su entrambi i lati della cartuccia di alimentazione con le due fessure nell'alloggiamento esterno, sollevare e ruotare in senso orario. Per assicurarsi che la cartuccia di alimentazione sia posizionata correttamente, ruotare le lattine in senso antiorario senza premere la linguetta. La cartuccia dovrebbe rimanere in posizione.

Sbloccare l'ingresso, se bloccato, e ricollegare i cavi di alimentazione (vedere "Installazione elettrica?").

Modello	Codice articolo: NMBP1-G800-05
Ingresso	DC12V 4A massimo
Energia	38W
H.max	3,3 m
Q.massima	800 GPH
Grado di impermeabilizzazione

Problema	Soluzione
Impossibile avviare	Controllare se l'alimentazione è normalee se il cavo è collegato correttamente
	Controllare se la girante è bloccata
Nessuna acqua o flusso basso	Pulisci l'ingresso dell'acqua
	Controllare il corpo della pompa per gas intrappolato
	Controllare se la girante è invertita
	Controllare se il positivo ei terminali negativi del cavo sonocollegato al contrario
	Pulisci i corpi estranei nella pompa
	Controllare che la pompa sia completamente immersa
Rumore forte	Pulisci i corpi estranei nella pompa
Il motore nella pompa è ruotando, ma l'acqual'output è piccolo e debole	Controlla i motivi sopra indicati, non è ancora possibilerisolto, cioè la vita del motore è arrivataInformazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente di utilizzare il attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto a le due condizioni seguenti:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati da parte della parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un Dispositivo digitale di classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettato per fornire una protezione ragionevole contro interferenze dannose in un installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare danni interferenza alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che interferenze non si verificheranno in una particolare installazione. Se questo prodotto non causare interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinato accendendo e spegnendo il prodotto, si incoraggia l'utente a provare a correggere l'interferenza mediante una o più delle seguenti misure.· Riorientare o riposizionare l'antenna ricevente.· Aumentare la distanza tra il prodotto e il ricevitore.· Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collega il ricevitore è collegato.· Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE.Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò vale per prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali rifiuti non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Viale Europa, 101, 00186 Roma, Italia

Made in China
