Producttype	Beluchtingswaterpomp voor bootvivier
Merk	Vevor
Model	NMBP1-G800-05
Voeding	DC 12V, 4A max
Vermogen	38W
Maximale opvoerhoogte	3,3 m
Maximaal debiet	800 GPH (ongeveer 3028 L/u)
Beschermingsgraad	IPX7
Motortype	Verwijderbare voedingscartridge
Uitgangsaansluiting	Versterkte slang 3/4"
Installatie	Een gat boren in de spiegel, de schroefdraadas afdichten
Elektrische aansluiting	Zwarte draad (-) negatief, bruine draad (+) positief, zekering aanbevolen
Aanbevolen draaddoorsnede	18 AWG
Functies	Beluchtingspomp, vervangbare cartridge, draaibare uitgang
Onderhoud	Waterinlaat reinigen, waaier controleren, indien nodig pakking vervangen
Veiligheid	Zekering tussen accu en pomp, waterdichte aansluitingen
Beschikbare reserveonderdelen	Complete voedingscartridge
Conformiteit	FCC Deel 15, AEEA-richtlijn 2012/19/EG
Garantie en ondersteuning	Technische ondersteuning op www.vevor.com/support
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China

Veelgestelde vragen - NMBP1-G800-05 Vevor

Hoe installeer ik de beluchtingspomp?

Boor een gat van 116 mm in de spiegel, ruim onder de waterleiding. Breng maritieme kit aan op de schroefdraadas (silicone wordt afgeraden) en steek de pomp erin. Draai de moer vast en snijd het overtollige deel van de as af. Zorg ervoor dat de uitgang omhoog wijst voordat u vastdraait.

Hoe bedraad ik de pomp elektrisch?

Gebruik draad van 18 AWG. Sluit de zwarte draad aan op de negatieve (-) en de bruine draad op de positieve (+). Plaats een zekering tussen de accu en de pomp. Dicht de aansluitingen af met maritieme kit.

Wat te doen als de pomp niet start?

Controleer de stroomvoorziening (12V) en de aansluitingen. Zorg ervoor dat de waaier niet geblokkeerd is. Controleer ook of de zekering niet is doorgeslagen.

Wat te doen als de doorstroming laag of nul is?

Reinig de waterinlaat. Controleer of er geen opgesloten gas in de pomphuis zit. Zorg ervoor dat het wiel niet omgekeerd is en dat de + en - aansluitingen correct zijn aangesloten. Verwijder vreemde voorwerpen en controleer of de pomp volledig is ondergedompeld.

Hoe vervang ik de voedingscartridge?

Druk op het lipje en draai de twee vinnen met de klok mee om de motor eruit te halen. Om opnieuw te installeren, breng een dun laagje plantaardige of minerale olie aan op de pakking, lijn de nokken uit met de gleuven van de behuizing, steek erin en draai met de klok mee.

Wat is de vereiste voeding?

De pomp werkt op DC 12V met een maximale stroom van 4A (vermogen 38W). Gebruik een geschikte 12V-accu.

Welk type slang moet ik gebruiken?

Gebruik een versterkte slang met een diameter van 3/4 inch om de uitgang van de pomp aan te sluiten op de vistank of de sproeibalk.

Hoe onderhoud ik de pomp?

Reinig regelmatig de waterinlaat en de pomphuis om verstoppingen te voorkomen. Controleer de staat van de pakking en vervang deze indien nodig. Smeer de pakking met plantaardige of minerale olie bij het weer in elkaar zetten.

Is de pomp waterdicht?

Ja, de pomp heeft een beschermingsgraad IPX7, wat betekent dat hij tijdelijk tot 1 meter diep kan worden ondergedompeld gedurende 30 minuten. De elektrische aansluitingen moeten echter boven het maximale waterniveau blijven.

Hoe neem ik contact op met de technische ondersteuning van Vevor?

Ga naar de website www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. Daar vindt u de benodigde contactgegevens.

GEBRUIKSAANWIJZING NMBP1-G800-05 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

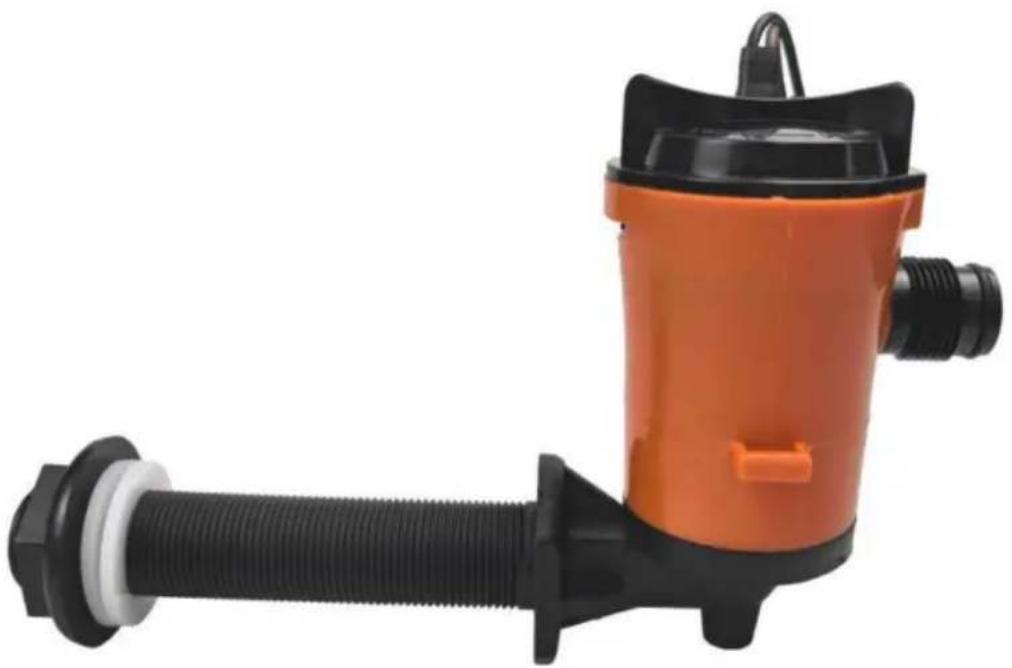

BOOT LEVENSPOEL BELUCHTERPOMP

MODEL:NMBP1-G800-05

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Volg de installatie-instructies zorgvuldig op om een goede werking van uw apparaat te garanderen.

leef goed Pomp.

Installatie-instructies

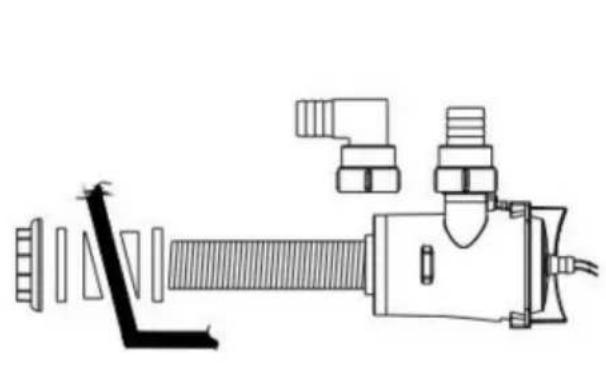

Om de pomp te installeren, boort u 116 gat door de spiegel, ver onder de

een waterleiding. Kit de schroefdraad van de as op de pomp en het gat af.

OPMERKING: Siliconenkitten worden niet aanbevolen. Als de spiegel een ernstige

hoek gebruik spiegelshims om de pomp waterpas te zetten. Draai de moer vast en zaag de overtollige schroefdraadas. Zorg ervoor dat de uitlaat van de pomp recht omhoog wijst voordat u de as vastdraait.

Elektrische installatie

Om de pomp aan te sluiten, gebruikt u draad van 18 gauge. Sluit de zwarte draad aan op de negatieve (-) of aarde. De bruine draad wordt aangesloten op positief (+). Installeer een zekering ergens tussen de pomp en de batterij (zekering gemonteerd tussen

de positieve (+) van de stroom en de positieve van de pomp), als er geen aanwezig. Zorg dat alle draadverbindingen boven de hoogst mogelijke waterstand blijven niveau. Dicht de verbindingen af met een maritieme kit om corrosie te voorkomen.

De positieve draad kan worden aangesloten op een paneelschakelaar of een vlotterschakelaar.

Sluit een 3/4" versterkte slang aan van de pompafvoer naar de live well of sproeibalk.

Het apparaat is nu klaar voor gebruik.

Om de power cartridge te verwijderen of te vervangen. Druk het lipje naar beneden en draai de twee vinnen met de klok mee, dan kan de motor naar buiten bewegen.

WAARSCHUWING: Geen interne circulatie in één mond.

Om het opnieuw te installeren, moet u er eerst voor zorgen dat de afdichting goed is geplaatst. Afb. (2) Bedek de afdichting met een dun laagje plantaardige of minerale olie en lijn vervolgens de twee nokker aan beide zijden van de krachtcartridge uit met de twee sleuven in de buitenste behuizing, til op en draai met de klok mee. Om ervoor te zorgen dat de krachtcartridge goed is geplaatst, draait u de blikken tegen de klok in zonder op het lipje te drukken. De cartridge moet op zijn plaats blijven.

Maak de inlaat vrij als deze geblokkeerd was en sluit de stroomkabels opnieuw aan (zie "Elektrische installatie?").

Probleem	Oplossing
Kan niet starten	Controleer of de stroomvoorziening normaal is en of de kabel goed is aangesloten
	Controleer of de waaier vastzit
Geen water of lage stroming	Maak de waterinlaat schoon
	Controleer de pompbehuizing op ingesloten gas
	Controleer of de waaier is omgekeerd
	Controleer of de positieve en negatieve aansluitingen van de kabel zijn omgekeerd aangesloten
	Maak vreemde stoffen in de pomp schoon
	Controleer of de pomp volledig ondergedompeld is
Hard geluid	Maak vreemde stoffen in de pomp schoon
De motor in de pomp is roterend, maar het water output is klein en zwak	Controleer de bovenstaande redenen, kan nog steeds niet opgelost, dat wil zeggen, de motorlevensduur is aangebrokenFCC-informatie:LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kunnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgeke door de partij die verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product bedienen.Let op: Dit product is getest en voldoet aan de limieten voor een Digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentièle installatie.Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als niet geinstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat interferentie zal niet optreden in een bepaalde installatie. Als dit product dat wel doet schadelijke interferentie veroorzaken bij de radio- of televisieontvangst, die kan worden bepaald door het product uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen Corrigeer de interferentie door een of meer van de volgende maatregelen.· Heroriënteer of verplaats de ontvangstantenne.· Vergroot de afstand tussen het product en de ontvanger.· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten.ontvanger is aangesloten.· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
	Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG.Het symbool met een doorgestreepte afvalbak geeft aan dat het product vereist gescheiden afvalinzameling in de Europese Unie. Dit geldt voor de product en alle accessoires gemarkeerd met dit symbool. Producten gemarkeerd als dergelijke mogen niet bij het normale huisvuil worden gegooid, maar moeten naar het afvalbrengstation worden gebracht. een inzamelpunt voor het recyclen van elektrische en elektronische apparaten

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
