Type de produit	Kit d'installation plomberie
Marque	Vevor
Modèle	YGTJ-SBS-001
Utilisation	Installation de drain encastré pour baignoire ou sol
Composants inclus	1 kit d'installation de drain, 1 tube en cuivre à filetage fin, 1 écrou en cuivre, 1 bride de tuyau en cuivre, 1 bague d'étanchéité, 1 adaptateur de drainage du sol, 1 adaptateur de cordier, 1 film de protection, 1 ruban de plomberie, 6 capuchons de boulon en nylon, 6 vis
Matériaux principaux	Cuivre, nylon, caoutchouc
Type de raccord	Filetage fin
Diamètre de trou requis	5 pouces (127 mm)
Nombre de capuchons de boulon	6
Nombre de vis	6
Poids approximatif	0,8 kg
Couleur dominante	Laiton / argenté
Fonction principale	Raccordement des tuyaux d'évacuation
Instructions d'installation	Découper un trou de 5 pouces, retirer la couche de surface, placer les composants, percer, serrer les vis, remplir la surface, placer le film protecteur
Type d'adaptateur	Adaptateur de drainage du sol et adaptateur de cordier
Entretien	Nettoyer avec un chiffon humide, éviter les produits abrasifs
Sécurité	Installer conformément aux instructions, vérifier l'étanchéité après montage
Pièces détachées et réparabilité	Composants individuels disponibles sur demande, support technique via www.vevor.com/support
Informations générales	Kit d'installation plomberie pour drain encastré, compatible avec baignoire et sol
Garantie	Assistance technique via www.vevor.com/support
Marque du fabricant	Vevor

FOIRE AUX QUESTIONS - YGTJ-SBS-001 Vevor

Comment installer le kit de drain encastré ?

Pour installer le kit, suivez les étapes : 1) Découpez un trou de 5 pouces dans le sous-plancher. 2) Retirez la couche de surface. 3) Placez les composants et tracez les points. 4) Percez dessous. 5) Placez les capuchons de boulon en nylon dans les trous. 6) Serrez les vis. 7) Remplissez la surface et retirez la languette centrale. 8) Placez le film protecteur pour éviter le colmatage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une scie cloche ou d'une scie à trous de 5 pouces, d'une perceuse, d'un tournevis, d'un mètre ruban et éventuellement de mastic silicone pour renforcer l'étanchéité.

Le kit est-il compatible avec ma baignoire ?

Le kit est conçu pour les drains de baignoire standard. Vérifiez le diamètre de votre raccord de baignoire. Le kit comprend un adaptateur de drainage du sol et un adaptateur de cordier pour s'adapter à différentes configurations. Si votre baignoire a un drain non standard, des adaptateurs supplémentaires peuvent être nécessaires.

Comment assurer l'étanchéité du montage ?

Utilisez le ruban de plomberie fourni sur les filetages. Serrez fermement l'écrou en cuivre. Assurez-vous que la bague d'étanchéité est correctement positionnée. Après installation, faites couler de l'eau et vérifiez l'absence de fuites.

Que faire si une fuite apparaît après installation ?

Vérifiez d'abord le serrage de tous les raccords. Assurez-vous que le ruban de plomberie est bien en place. Si la fuite persiste, démontez le raccord et vérifiez l'état de la bague d'étanchéité. Remplacez-la si nécessaire. Contactez le support technique via www.vevor.com/support si le problème persiste.

Puis-je utiliser ce kit pour un évier ?

Ce kit est spécifiquement conçu pour l'installation de drain encastré de baignoire ou de sol. Pour un évier, les dimensions et configuration peuvent être différentes. Il est préférable d'utiliser un kit adapté aux éviers.

Quelle est la taille du trou à découper ?

Le trou à découper dans le sous-plancher doit avoir un diamètre de 5 pouces (127 mm). Utilisez une scie cloche de 5 pouces pour une découpe précise.

Comment retirer le film protecteur après installation ?

Après avoir rempli la surface et retiré la languette centrale, placez le film protecteur par-dessus. Le film empêche les impuretés de tomber dans le drain pendant les travaux. Une fois les travaux terminés, il suffit de le retirer délicatement.

Le ruban de plomberie est-il fourni dans le kit ?

Oui, le kit comprend un ruban de plomberie (joint fileté) pour assurer l'étanchéité des raccords filetés.

Où trouver l'assistance technique pour ce produit ?

Vous pouvez contacter l'assistance technique via le site www.vevor.com/support. Vous y trouverez également le certificat de garantie électronique.

MODE D'EMPLOI YGTJ-SBS-001 Vevor

électronique www.vevor.com/support

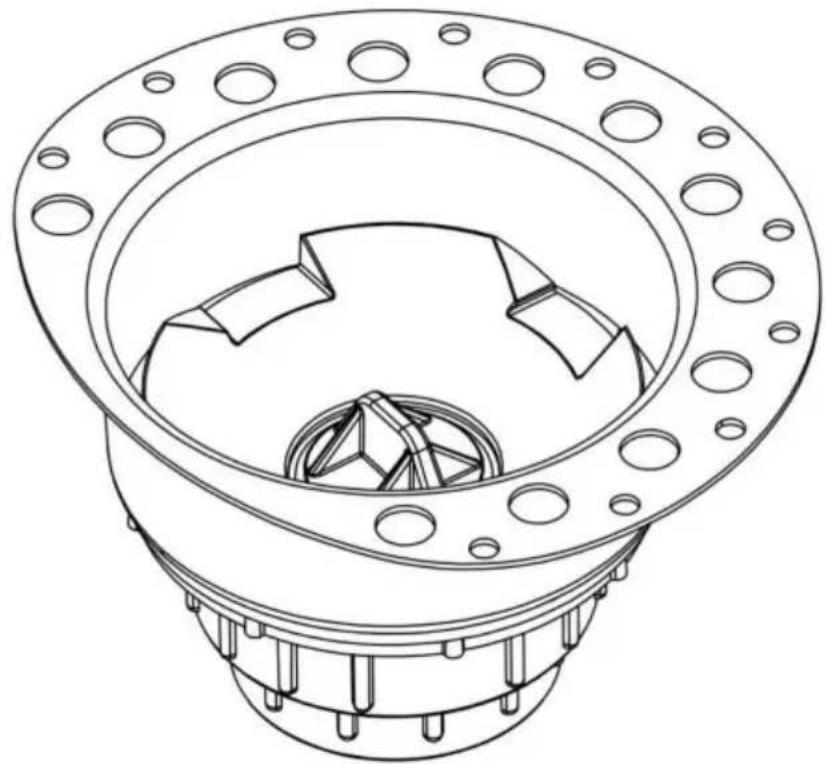

Kit d'installation de drain encastrer

MODÈLE : YGTJ-PVC-001 / YGTJ-SBS-001

Nous continuons à nous engager à vous fournir des outils à desoppiétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

MODÈLE : YGTJ-PVC-001 / YGTJSBS-001

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

NON.		ImageNom	Qté
1	Kit d'installation dédrain		1
2 Tubes en cuivre à filetage fin			1
3	Écrou en cuivre		1
4	Bride de tuyau en cuivre		1
5	Bague d'étanchéité		1
6 Adaptateur de drainage du sol			1
7	Adopteur de cordier		1
8	Film deprotection		1
9	Ruban deplomberie		1
10	Capuchon de boulon en nylon		6
11	Vis		6

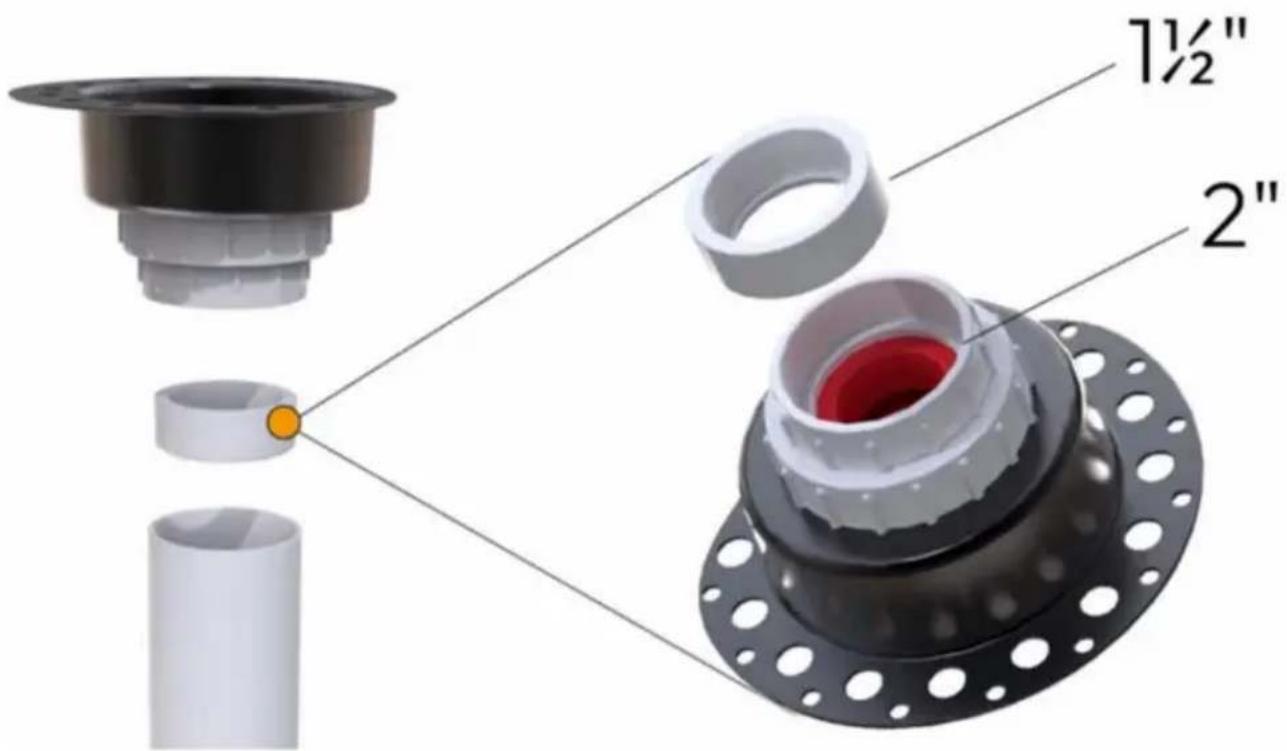

Kit d'installation

Raccorder aux tuyaux d'évacuation :

Étape 1 : Découpez un trou de 5 pouces dans le sous-plancher. Étape 2 : Retirez la couche ddesurface manière appropriée. Placez les composants et tracez les points.
Étape 3 : Percez dessous.	Étape 4 : placez le capuchon du boulon en nylon da le trou.
Étape 5 : Serrez les vis.	Étape 6 : Remplissez la surface et retirez la languett centrale.
Étape 7 : Placez le film protecteur dessus
pour éviter le colmatage dû à la chute impuretés.

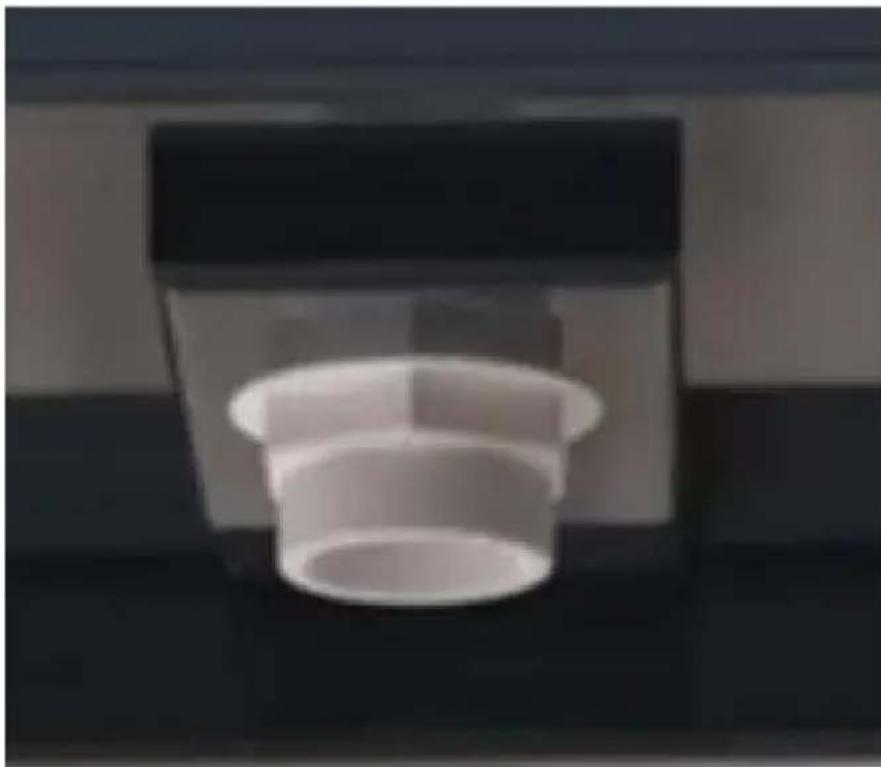

Raccordement de la baignoire

Remarque : l'installation du composant doit être sélectionnée selon les différents drains de baignoire.

La premièreforme :

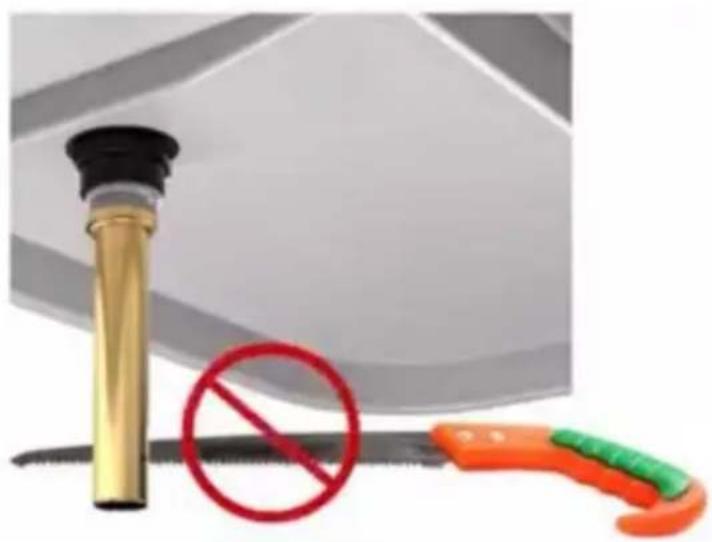

Ne coupez pas le raccord en laiton fourni. Cela pourrait provoquer une fuite.

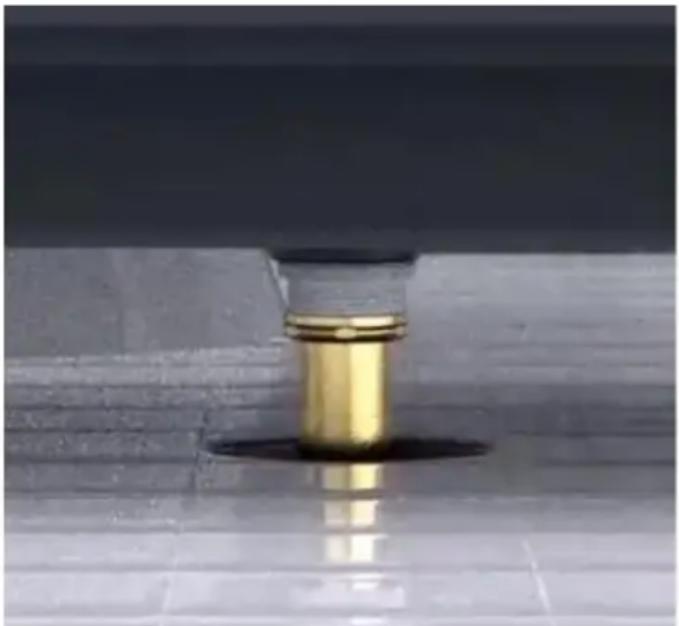

Retirez le film protecteur. Abaissez soigneusement la baignoire avec le instantlé pièce de raccordement dans l'assemblage de drain à collier rouge Assurez-vous que la pièce de raccordement est entièrement engagé avec lèceau.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
