Producttype	Loodgietersinstallatieset
Merk	Vevor
Model	YGTJ-SBS-001
Gebruik	Installatie van inbouwafvoer voor bad of vloer
Inbegrepen onderdelen	1 afvoerinstallatieset, 1 koperen buis met fijne schroefdraad, 1 koperen moer, 1 koperen pijpflens, 1 afdichtingsring, 1 vloerafvoeradapter, 1 afvoeradapter, 1 beschermfolie, 1 loodgieterstape, 6 nylon boutdoppen, 6 schroeven
Belangrijkste materialen	Koper, nylon, rubber
Aansluitingstype	Fijne schroefdraad
Vereiste gatdiameter	5 inch (127 mm)
Aantal boutdoppen	6
Aantal schroeven	6
Geschat gewicht	0,8 kg
Dominante kleur	Messing / zilverkleurig
Hoofdfunctie	Aansluiten van afvoerbuizen
Installatie-instructies	Snijd een gat van 5 inch, verwijder de toplaag, plaats de componenten, boor, draai de schroeven aan, vul het oppervlak, plaats de beschermfolie
Adaptertype	Vloerafvoeradapter en afvoeradapter
Onderhoud	Reinigen met een vochtige doek, vermijd schurende producten
Veiligheid	Installeer volgens de instructies, controleer de dichtheid na montage
Onderdelen en repareerbaarheid	Individuele onderdelen op aanvraag beschikbaar, technische ondersteuning via www.vevor.com/support
Algemene informatie	Loodgietersinstallatieset voor inbouwafvoer, compatibel met bad en vloer
Garantie	Technische ondersteuning via www.vevor.com/support
Fabrikantmerk	Vevor

Veelgestelde vragen - YGTJ-SBS-001 Vevor

Hoe installeer ik de inbouwafvoerset?

Om de set te installeren, volg deze stappen: 1) Snijd een gat van 5 inch in de ondervloer. 2) Verwijder de toplaag. 3) Plaats de componenten en markeer de punten. 4) Boor eronder. 5) Plaats de nylon boutdoppen in de gaten. 6) Draai de schroeven aan. 7) Vul het oppervlak en verwijder het centrale lipje. 8) Plaats de beschermfolie om verstopping te voorkomen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een gatenzaag of een gatenzaag van 5 inch nodig, een boor, een schroevendraaier, een rolmaat en eventueel siliconenkit om de afdichting te versterken.

Is de set compatibel met mijn bad?

De set is ontworpen voor standaard badafvoeren. Controleer de diameter van uw bad aansluiting. De set bevat een vloerafvoeradapter en een afvoeradapter voor verschillende configuraties. Als uw bad een niet-standaard afvoer heeft, kunnen extra adapters nodig zijn.

Hoe zorg ik voor een goede afdichting van de montage?

Gebruik de meegeleverde loodgieterstape op de schroefdraden. Draai de koperen moer stevig aan. Zorg ervoor dat de afdichtingsring correct is geplaatst. Laat na installatie water lopen en controleer op lekkages.

Wat te doen als er na installatie een lekkage optreedt?

Controleer eerst of alle aansluitingen goed zijn aangedraaid. Zorg ervoor dat de loodgieterstape goed is aangebracht. Als de lekkage aanhoudt, demonteer de aansluiting en controleer de staat van de afdichtingsring. Vervang deze indien nodig. Neem contact op met technische ondersteuning via www.vevor.com/support als het probleem aanhoudt.

Kan ik deze set gebruiken voor een gootsteen?

Deze set is specifiek ontworpen voor inbouwafvoer van bad of vloer. Voor een gootsteen kunnen de afmetingen en configuratie anders zijn. Het is beter om een set te gebruiken die geschikt is voor gootstenen.

Wat is de grootte van het te snijden gat?

Het te snijden gat in de ondervloer moet een diameter hebben van 5 inch (127 mm). Gebruik een gatenzaag van 5 inch voor een precieze snede.

Hoe verwijder ik de beschermfolie na installatie?

Nadat u het oppervlak hebt gevuld en het centrale lipje hebt verwijderd, plaatst u de beschermfolie eroverheen. De folie voorkomt dat vuil in de afvoer valt tijdens de werkzaamheden. Zodra de werkzaamheden zijn voltooid, verwijdert u deze voorzichtig.

Wordt de loodgieterstape meegeleverd met de set?

Ja, de set bevat een loodgieterstape (schroefdraadafdichting) om de dichtheid van schroefdraadaansluitingen te waarborgen.

Waar vind ik technische ondersteuning voor dit product?

U kunt contact opnemen met technische ondersteuning via de website www.vevor.com/support. U vindt daar ook het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING YGTJ-SBS-001 Vevor

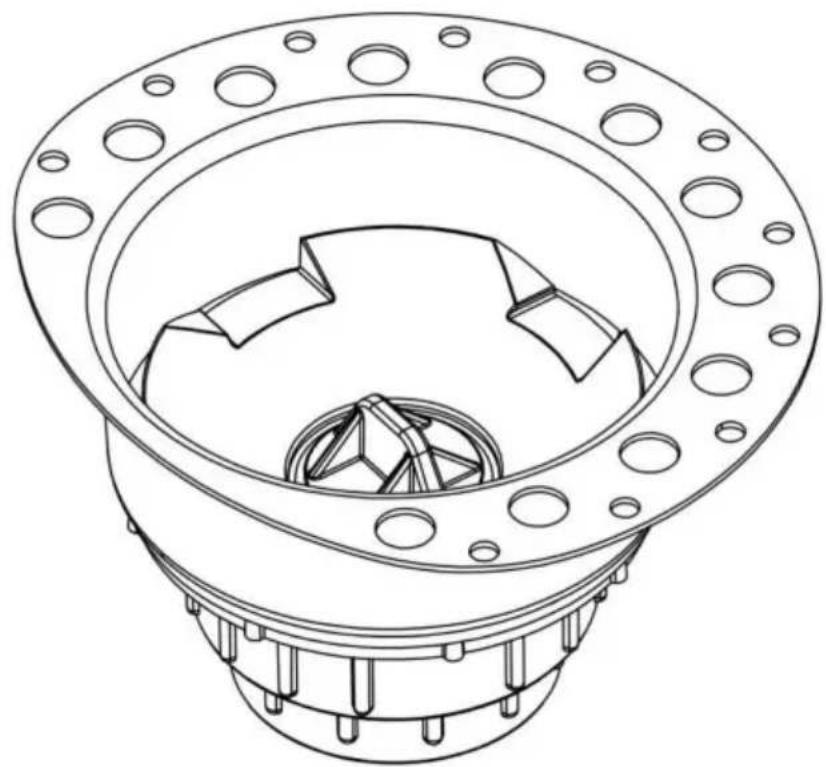

DROP-IN DRAIN-installatiekit

MODEL: YGTJ-PVC-001 / YGTJ-SBS-001

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijteveiten. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

MODEL: YGTJ-PVC-001 / YGTJSBS-001

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

NEE.	Naam	Afbeelding	Hoaveelheid
1	Afvoer installatie kit		1
2 Fijne schroefdraad koperen buis			1
3	Koperen moer		1
4	Flens koperen buis		1
5	Afdichtring		1
6 Afvoeradapter van vloer			1
7	Adopteur van Tailpiece		1
8	Beschermfolie hoes		1
9	Loodgieterstape		1
10	Nylon boutdop		6
11	Schroef		6

Installatiekit

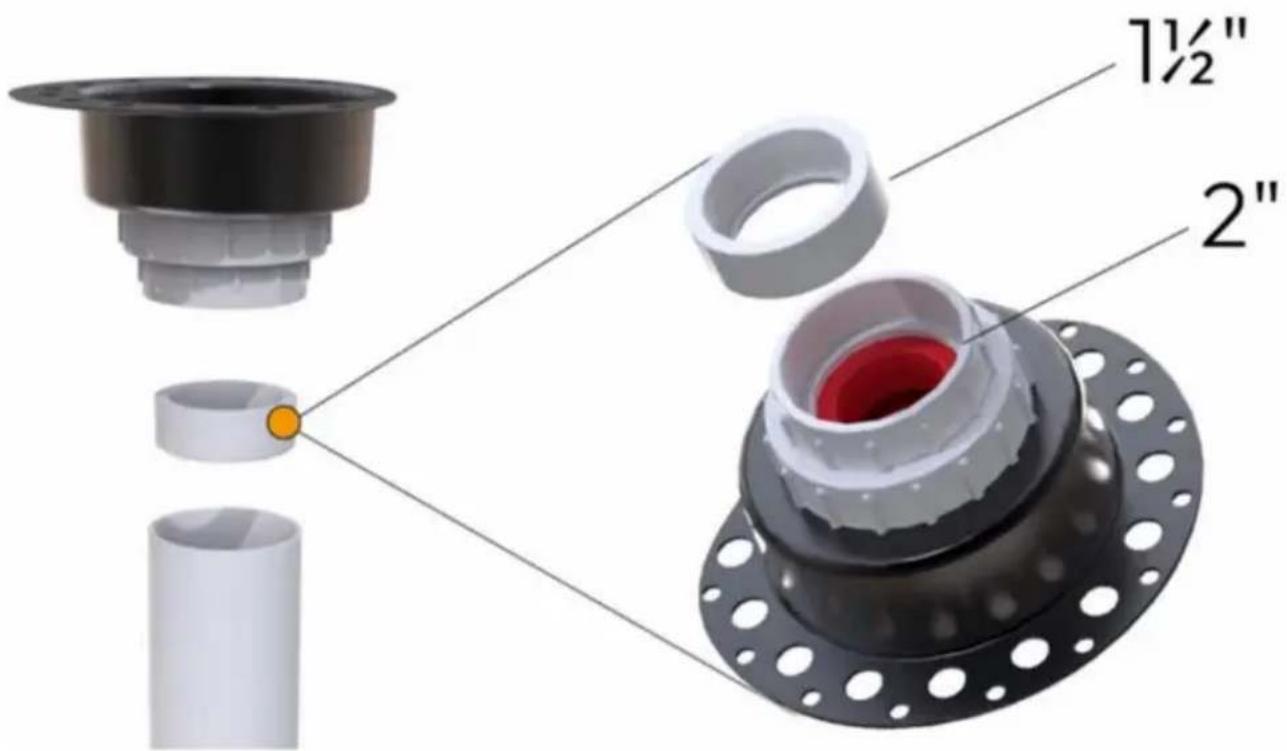

Aansluiten op afvoerleidingen:

Stap 1: Snijd een gat van 5 inch in de ondervloer. Stap 2: Verwijder de oppervlaktelajustep de manier. Plaats componenten en traceer punten.
Stap 3: Boogaten.	Stap 4: Plaats de nylon boutdop in het gat.

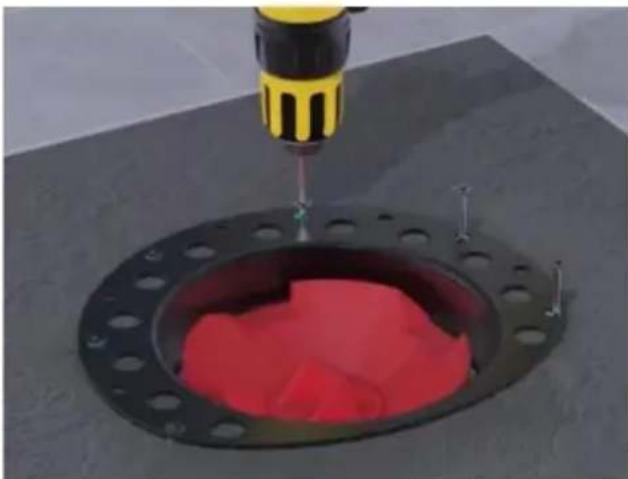

Stap 5: Draai de schroeven vast.	Stap 6: Vul het oppervlak en verwijder het middelste lipje.
Stap 7: Plaats een beschermende folie eroverheen
om verstopping door vallen te voorkomen onzuiverheden.

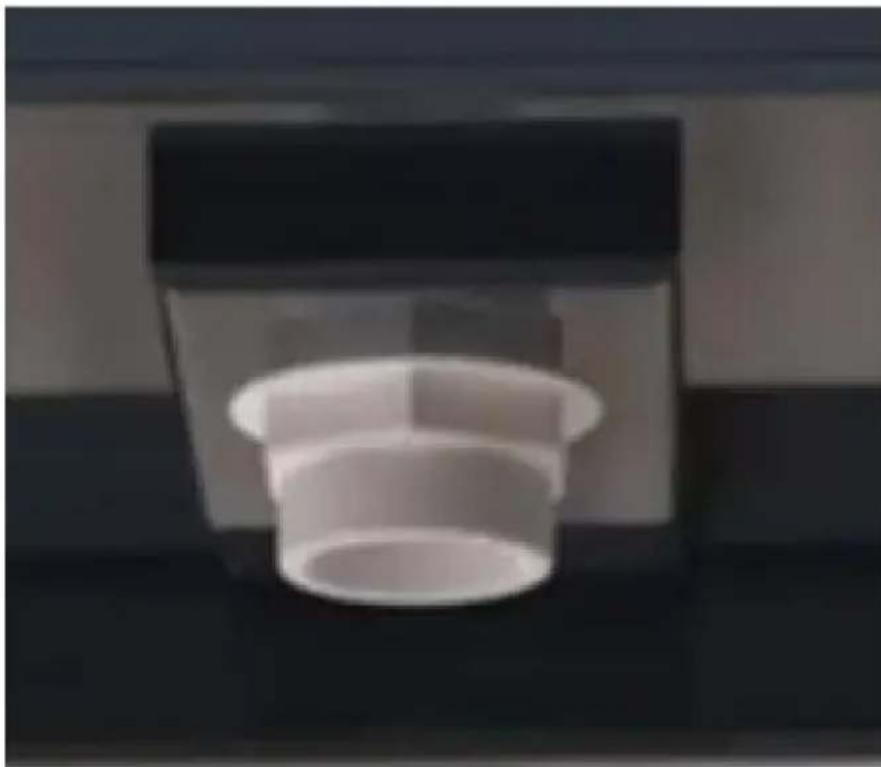

Badkuip aansluiting

Let op: De componentinstallatie moet worden geselecteerd afhankelijk van de verschillende badkuipafvoeren.

De eerste vorm:

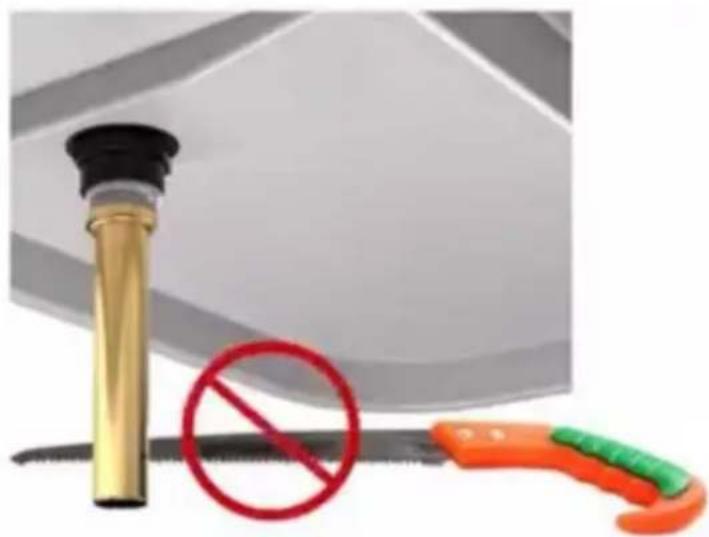

Knip het meegeleverde messing staartstuk niet door. Dit kan lekkageorzaken.

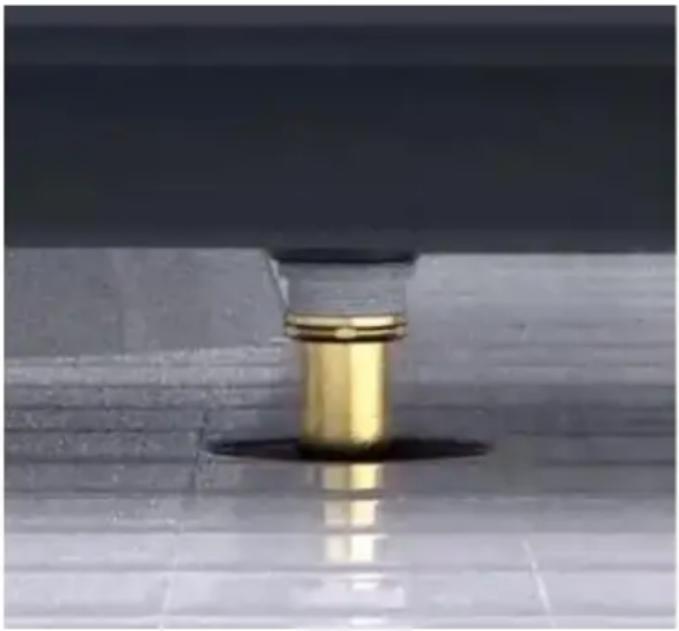

Verwijder de beschermfolie. Laat de kuip met de gemonteerde messing onderdelen voorzichtig zakken. staartstuk in de rode kraagafvoerconstructie Zorg ervoor dat het staartstuk volledig is bezig metzeehond.
