Produkttyp	Installationsset für Sanitär
Marke	Vevor
Modell	YGTJ-SBS-001
Verwendung	Installation eines bodenbündigen Ablaufs für Badewanne oder Boden
Enthaltene Komponenten	1 Ablauf-Installationsset, 1 Kupferrohr mit Feingewinde, 1 Kupfermutter, 1 Kupferrohrflansch, 1 Dichtring, 1 Bodenablauf-Adapter, 1 Cordier-Adapter, 1 Schutzfolie, 1 Sanitärband, 6 Nylon-Schraubenkappen, 6 Schrauben
Hauptmaterialien	Kupfer, Nylon, Gummi
Anschlusstyp	Feingewinde
Benötigter Lochdurchmesser	5 Zoll (127 mm)
Anzahl der Schraubenkappen	6
Anzahl der Schrauben	6
Ungefähres Gewicht	0,8 kg
Dominante Farbe	Messing / silber
Hauptfunktion	Verbindung von Abflussrohren
Installationsanleitung	Ein 5-Zoll-Loch ausschneiden, Oberflächenschicht entfernen, Komponenten platzieren, bohren, Schrauben anziehen, Oberfläche verfüllen, Schutzfolie anbringen
Adaptertyp	Bodenablauf-Adapter und Cordier-Adapter
Wartung	Mit einem feuchten Tuch reinigen, scheuernde Mittel vermeiden
Sicherheit	Gemäß Anleitung installieren, nach Montage auf Dichtheit prüfen
Ersatzteile und Reparierbarkeit	Einzelkomponenten auf Anfrage erhältlich, technischer Support unter www.vevor.com/support
Allgemeine Informationen	Sanitär-Installationsset für bodenbündigen Ablauf, kompatibel mit Badewanne und Boden
Garantie	Technische Unterstützung unter www.vevor.com/support
Marke des Herstellers	Vevor

Häufig gestellte Fragen - YGTJ-SBS-001 Vevor

Wie installiere ich das bodenbündige Ablauf-Set?

Gehen Sie zur Installation wie folgt vor: 1) Schneiden Sie ein 5 Zoll großes Loch in den Unterboden. 2) Entfernen Sie die Oberflächenschicht. 3) Platzieren Sie die Komponenten und markieren Sie die Punkte. 4) Bohren Sie darunter. 5) Setzen Sie die Nylon-Schraubenkappen in die Löcher. 6) Ziehen Sie die Schrauben fest. 7) Füllen Sie die Oberfläche und entfernen Sie die mittlere Lasche. 8) Legen Sie die Schutzfolie auf, um Verstopfungen zu vermeiden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Lochsäge oder eine Stichsäge mit 5 Zoll, einen Bohrer, einen Schraubendreher, ein Maßband und ggf. Silikon-Dichtmasse zur Verstärkung der Abdichtung.

Ist das Set mit meiner Badewanne kompatibel?

Das Set ist für Standard-Badewannenabläufe ausgelegt. Überprüfen Sie den Durchmesser Ihres Badewannenanschlusses. Das Set enthält einen Bodenablauf-Adapter und einen Cordier-Adapter für verschiedene Konfigurationen. Wenn Ihre Badewanne einen nicht standardmäßigen Ablauf hat, können zusätzliche Adapter erforderlich sein.

Wie stelle ich die Dichtheit der Montage sicher?

Verwenden Sie das mitgelieferte Sanitärband an den Gewinden. Ziehen Sie die Kupfermutter fest an. Stellen Sie sicher, dass der Dichtring richtig positioniert ist. Lassen Sie nach der Installation Wasser laufen und prüfen Sie auf Undichtigkeiten.

Was tun, wenn nach der Installation ein Leck auftritt?

Überprüfen Sie zuerst die Festigkeit aller Verbindungen. Stellen Sie sicher, dass das Sanitärband richtig sitzt. Wenn das Leck weiterhin besteht, bauen Sie die Verbindung auseinander und überprüfen Sie den Zustand des Dichtrings. Ersetzen Sie ihn bei Bedarf. Kontaktieren Sie den technischen Support unter www.vevor.com/support, wenn das Problem bestehen bleibt.

Kann ich dieses Set für ein Waschbecken verwenden?

Dieses Set ist speziell für die Installation eines bodenbündigen Ablaufs für Badewanne oder Boden konzipiert. Für ein Waschbecken können die Abmessungen und die Konfiguration abweichen. Es ist besser, ein für Waschbecken geeignetes Set zu verwenden.

Welche Größe muss das auszuschneidende Loch haben?

Das Loch im Unterboden muss einen Durchmesser von 5 Zoll (127 mm) haben. Verwenden Sie eine 5-Zoll-Lochsäge für einen präzisen Schnitt.

Wie entferne ich die Schutzfolie nach der Installation?

Nachdem Sie die Oberfläche verfüllt und die mittlere Lasche entfernt haben, legen Sie die Schutzfolie darüber. Die Folie verhindert, dass während der Arbeiten Schmutz in den Ablauf fällt. Nach Abschluss der Arbeiten kann sie vorsichtig entfernt werden.

Ist das Sanitärband im Set enthalten?

Ja, das Set enthält ein Sanitärband (Gewindedichtband) zur Abdichtung der Gewindeverbindungen.

Wo finde ich technische Unterstützung für dieses Produkt?

Sie können den technischen Support über die Website www.vevor.com/support kontaktieren. Dort finden Sie auch das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG YGTJ-SBS-001 Vevor

Technischer Support und E-Garantizertifikat

Einbausatz für Drop-In-Abfluss

MODELL: YGTJ-PVC-001 / YGTJSBS-001

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, dierwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

MODELL: YGTJ-PVC-001 / YGTJSBS-001

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

NEIN.	Name	Bild	Menge

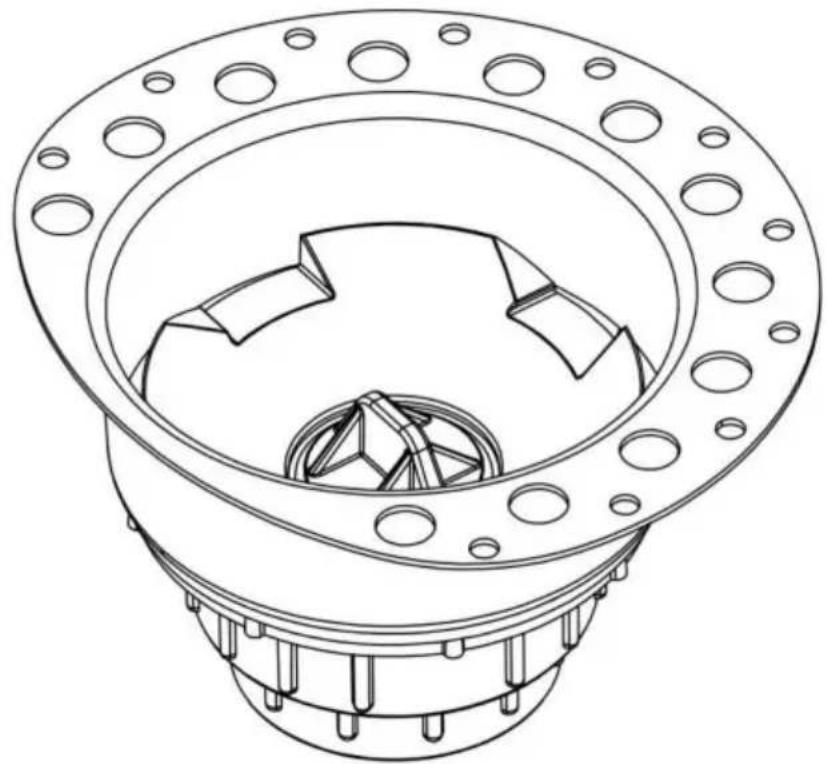

1	Ablauf-Installationsset		1
2	Kupferrohr miFeingewinde		1
3	Kupfermutter		1
4	Flansch Kupferrohr		1
5	Dichtungsring		1
6	Drainageadapter des Bodens		1
7	Anwender des Saitenhalters		1
8	Schutzfolie		1
9	Klempnerband		1
10	Nylon-Schraubenkappe		6
11	Schrauben		6

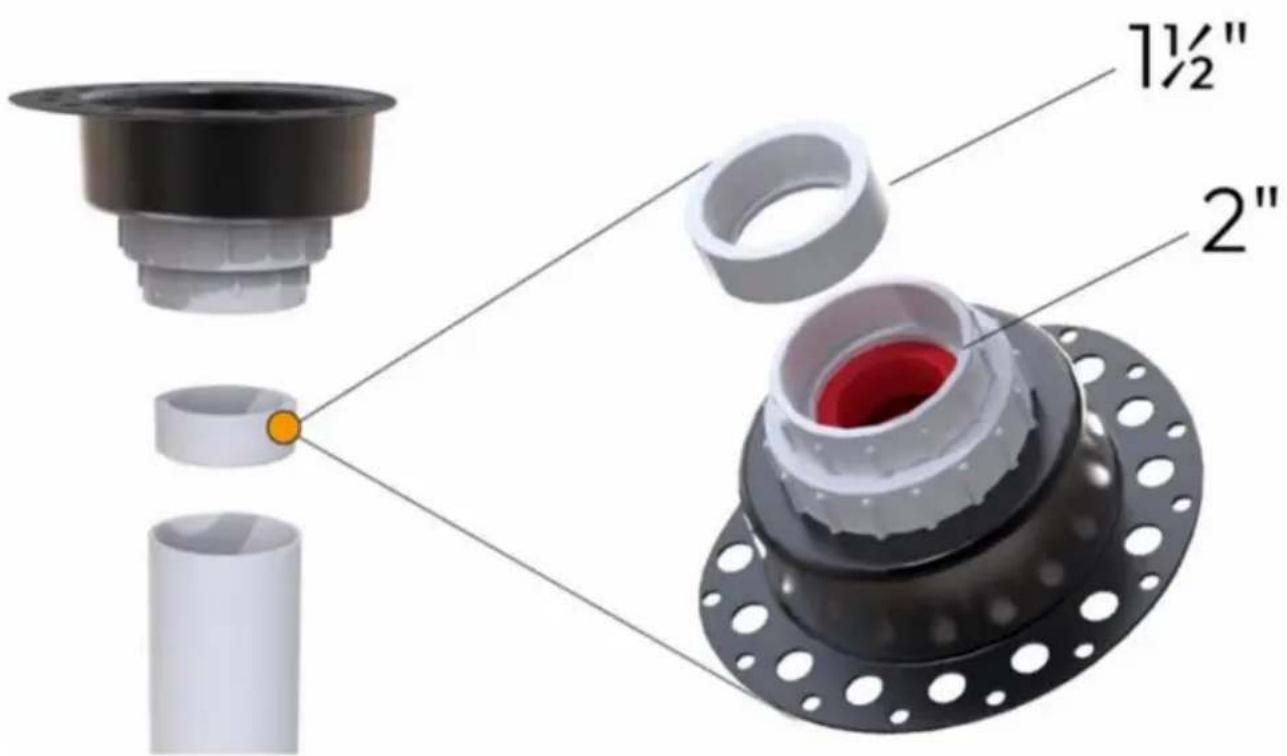

Einbausatz

An Abflussrohreanschließen:

Schritt 1: Schneiden Sie ein 5-Zoll-Loch in den Unterboden. Schritt 2: Entfernen Oberlöchenschicht ordnungsgemäß. Platzieren Sie Komponenten und Markierungspunkte.

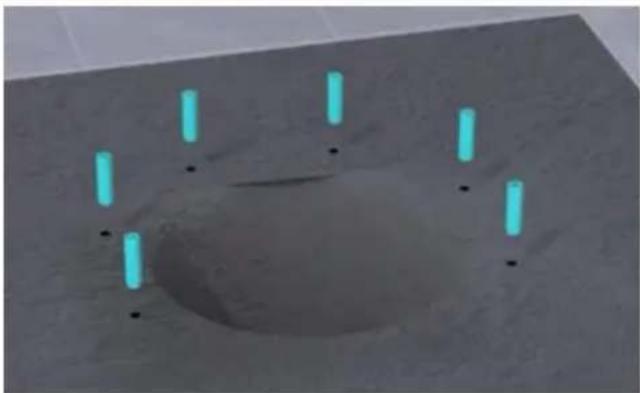

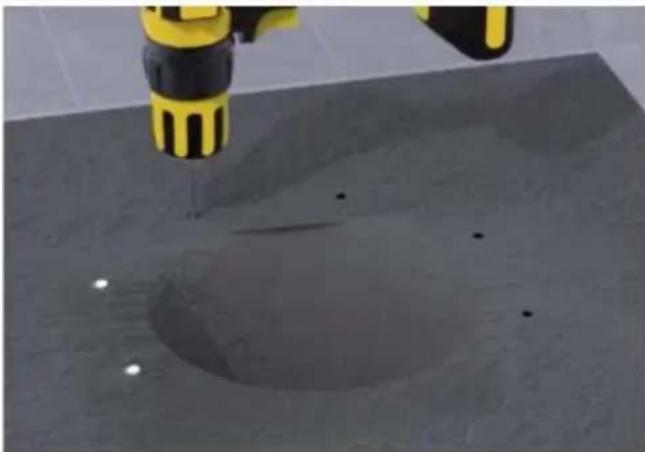

Schritt 3: Löcher bohren.	Schritt 4: Setzen Sie die Nylon-Schraubenkappe in das Loch.

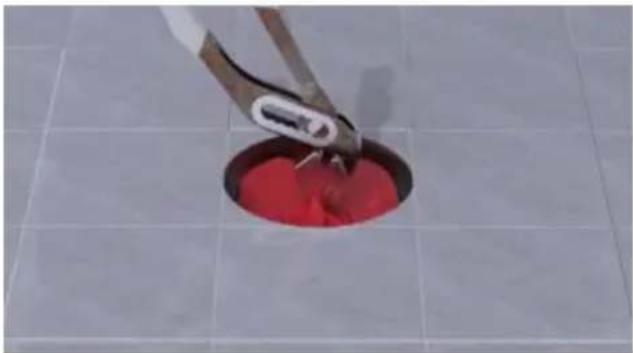

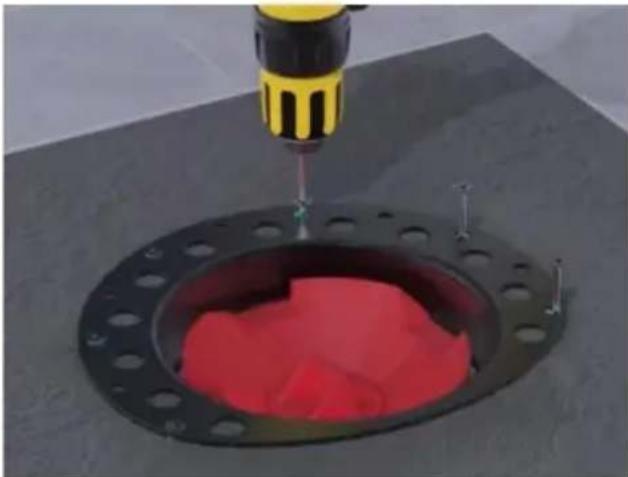

Schritt 5: Ziehen Sie die Schrauben fest.	Schritt 6: Füllen Sie die Oberfläche und entfernen Sie die mittlere Lasche.

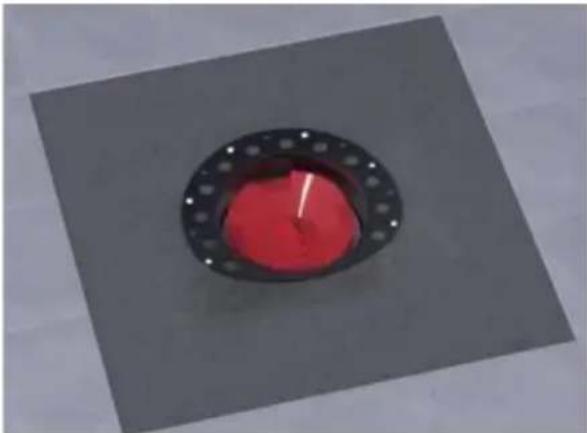

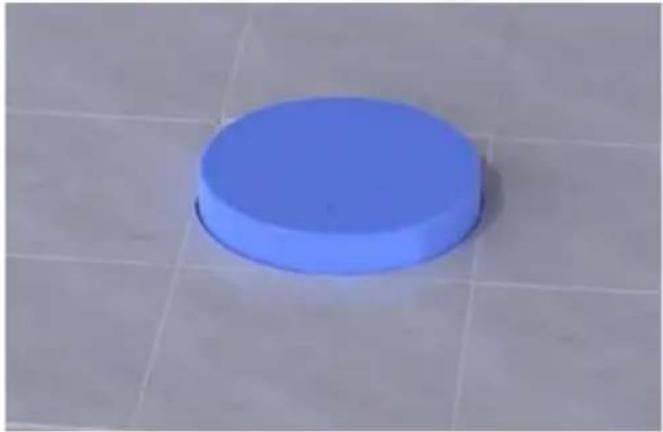

Schritt 7: Legen Sie eine Schutzfolie darauf
um Verstopfungen durch Herunterfallen zu vermeidenVerunreinigungen.

Badewannenanschluss

Hinweis: Die Komponenteninstallation muss ausgewählt werden je nach unterschiedlichem Badewannenabfluss.

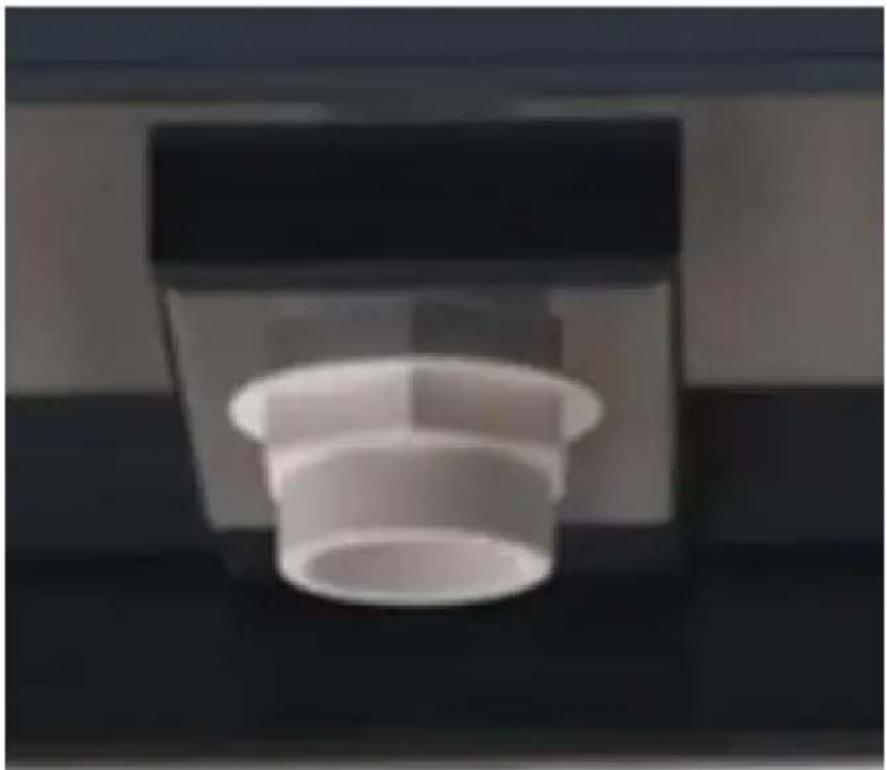

Die ersteForm:

Schneiden Sie den mitgelieferten Messing-Saitenhalter nicht ab. Dies könnte zu einem Leck führen.

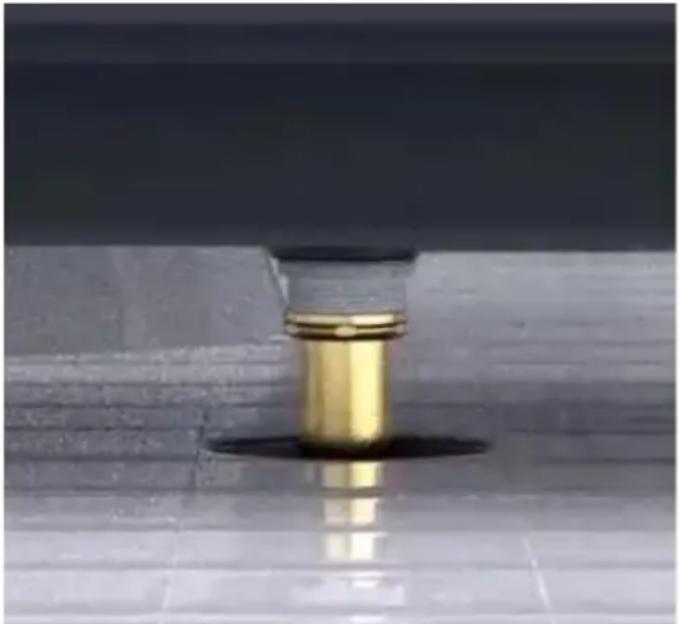

Entfernen Sie die Schutzfolie. Senken Sie die Wanne mit dem eingebauten Messing vorsichtig ab. in die rote Manschette des Ablaufrohrs einführen. Sicherstellen, dass das Ablaufrohr vollständig mit Siegelverriegelt.
