YGTJ-PVC-001 - Installationsset Sanitär Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Abflussinstallationskit
Marke	Vevor
Modell	YGTJ-PVC-001 / YGTJ-SBS-001
Verwendungszweck	Anschluss des Badewannenablaufs und Bodenablauf
Rohrkompatibilität	1½" und 2" Rohre
Hauptmaterialien	Kupfer, Messing, Nylon, PVC
Kit-Inhalt	1 Abflusskit, 2 Kupferrohre mit Feingewinde, 1 Kupfermutter, 1 Kupferflansch, 1 Dichtring, 1 Bodenablaufadapter, 1 Cordieradapter, 1 Schutzfolie, 1 Klempnerband, 6 Nylon-Bolzenkappen, 6 Schrauben
Erforderlicher Lochdurchmesser	5 Zoll (127 mm)
Installationsschritte	Zuschneiden, Platzieren, Bohren, Festziehen, Füllen, Anbringen der Schutzfolie
Geschätztes Nettogewicht	Etwa 1 kg
Kit-Abmessungen	Etwa 30 x 20 x 10 cm
Pflege	Regelmäßige Reinigung mit Seifenwasser, Vermeidung von Scheuermitteln
Sicherheitshinweise	Handschuhe tragen, Messingverbindung nicht schneiden, Dichtheit prüfen
Technische Unterstützung	www.vevor.com/support
Garantie	Elektronisches Garantiezertifikat auf der Vevor-Website verfügbar
Herkunft	Importiert in die USA von Sanven Technology Ltd.

Häufig gestellte Fragen - YGTJ-PVC-001 Vevor

Wie installiere ich das Vevor Einbau-Abflusskit?

Beginnen Sie, indem Sie ein 5-Zoll-Loch in den Unterboden schneiden. Entfernen Sie die Oberflächenschicht, platzieren Sie die Komponenten und markieren Sie die Punkte. Bohren Sie, setzen Sie dann die Nylon-Bolzenkappen ein und ziehen Sie die Schrauben fest. Füllen Sie die Oberfläche, entfernen Sie die mittlere Lasche und legen Sie die Schutzfolie ein, um Verstopfungen zu vermeiden.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Lochsäge oder Stichsäge zum Ausschneiden des Lochs, einen Bohrer, einen Schraubendreher oder Schlüssel zum Festziehen der Schrauben und gegebenenfalls eine Wasserwaage zum Ausrichten.

Ist das Kit mit allen Badewannentypen kompatibel?

Das Kit ist für Standard-Badewannenabläufe ausgelegt. Überprüfen Sie den Durchmesser Ihres Abflusses (1½" oder 2") und befolgen Sie die spezifischen Anweisungen je nach Badewannentyp. Schneiden Sie die Messingverbindung nicht.

Kann ich die mitgelieferte Messingverbindung schneiden?

Nein, es ist unbedingt erforderlich, die Messingverbindung nicht zu schneiden. Dies könnte zu Undichtigkeiten führen. Falls nötig, passen Sie die Höhe an, indem Sie das Kit verschieben, anstatt zu schneiden.

Wie vermeide ich Undichtigkeiten nach der Installation?

Stellen Sie sicher, dass alle Dichtungen richtig sitzen und die Muttern fest angezogen sind. Verwenden Sie das mitgelieferte Klempnerband auf den Gewinden für optimale Abdichtung. Testen Sie mit Wasser, bevor Sie fertigstellen.

Was tun, wenn das ausgeschnittene Loch zu groß ist?

Wenn das Loch zu groß ist, verwenden Sie einen Reduzierring oder füllen Sie den Raum mit geeignetem Silikonkitt. Stellen Sie sicher, dass das Kit zentriert und stabil bleibt.

Enthält das Kit eine detaillierte Installationsanleitung?

Ja, dem Kit liegt eine bebilderte Gebrauchsanweisung bei. Sie können die PDF-Anleitung auch auf der Vevor-Website (www.vevor.com/support) herunterladen.

Welche Garantie bietet Vevor?

Vevor bietet ein elektronisches Garantiezertifikat. Sie müssen es auf ihrer Website aktivieren, um die Garantie in Anspruch zu nehmen. Die Bedingungen finden Sie auf der Support-Seite.

Kann ich dieses Kit für ein Waschbecken oder einen Waschtisch verwenden?

Dieses Kit ist speziell für eingelassene Badewannenabläufe konzipiert. Verwenden Sie für ein Waschbecken oder einen Waschtisch ein geeignetes Kit. Abmessungen und Anschlüsse können abweichen.

Wie pflege ich den Abfluss nach der Installation?

Reinigen Sie den Abfluss regelmäßig mit Seifenwasser und einer weichen Bürste. Vermeiden Sie aggressive Chemikalien. Entfernen und reinigen Sie die Schutzfolie bei Bedarf. Überprüfen Sie die Dichtigkeit der Dichtungen regelmäßig.

BEDIENUNGSANLEITUNG YGTJ-PVC-001 Vevor

Technischer Support und E-Garantizertifikat

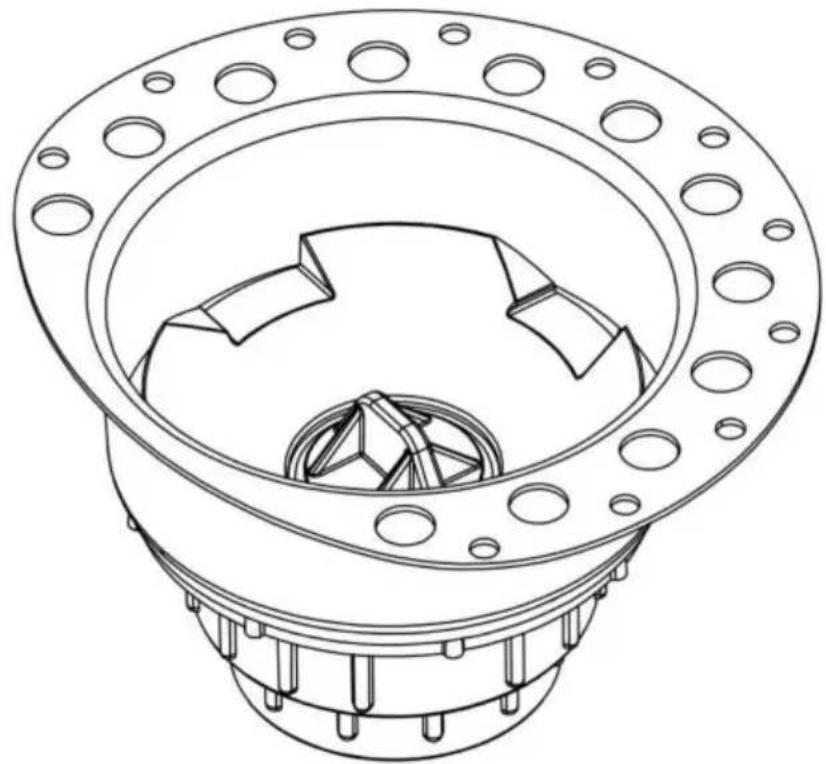

Einbausatz für Drop-In-Abfluss

MODELL: YGTJ-PVC-001 / YGTJSBS-001

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, dierwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

MODELL: YGTJ-PVC-001 / YGTJSBS-001

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

NEIN.	Name	Bild	Menge
1	Ablauf-Installationsset		1
2	Kupferrohr miFeingewinde		1
3	Kupfermutter		1
4	Flansch Kupferrohr		1
5	Dichtungsring		1
6	Drainageadapter des Bodens		1
7	Anwender des Saitenhalters		1
8	Schutzfolie		1
9	Klempnerband		1
10	Nylon-Schraubenkappe		6
11	Schrauben		6

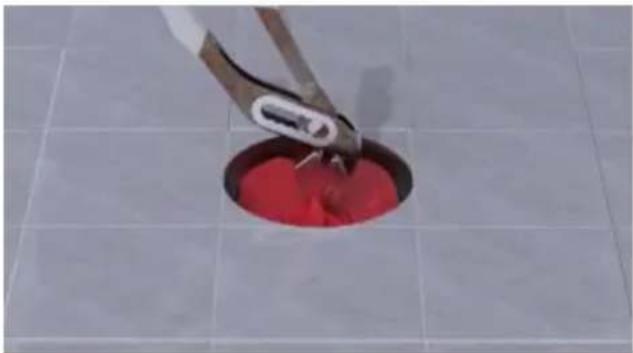

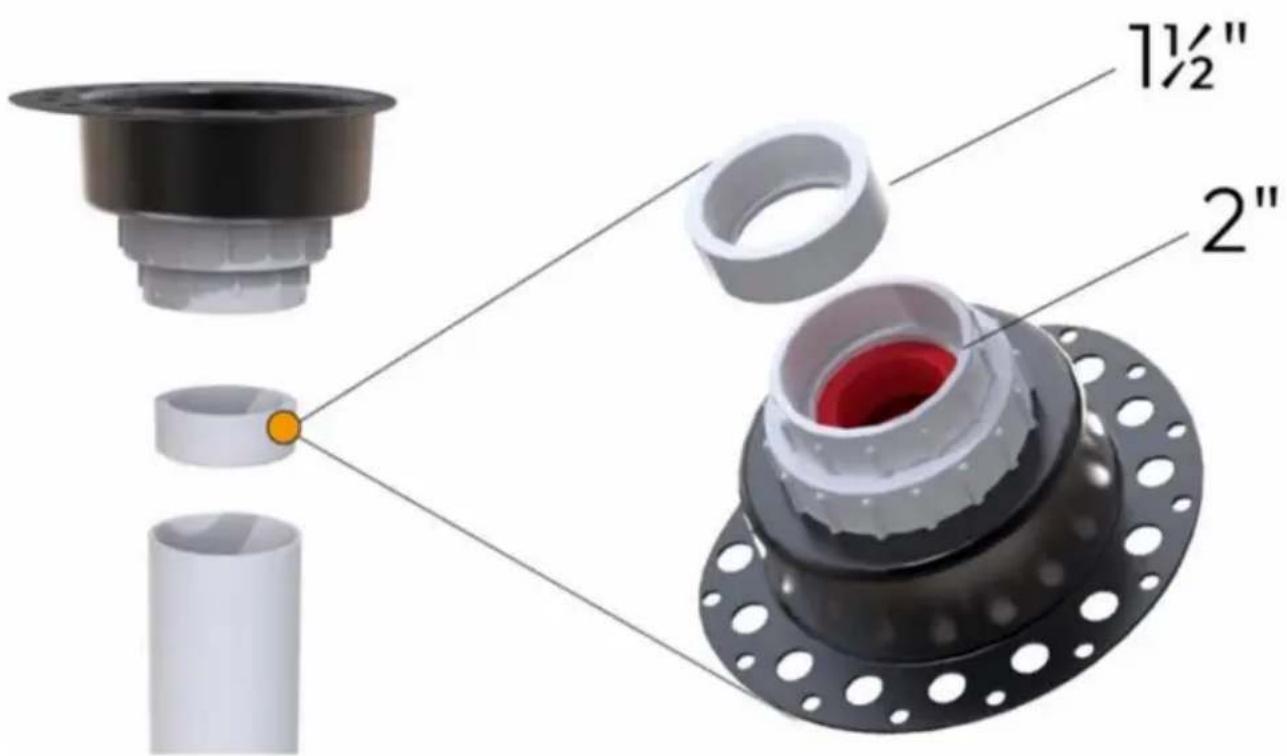

Einbausatz

An Abflussrohreanschließen:

Schritt 1: Schneiden Sie ein 5-Zoll-Loch in den Unterboden. Schritt 2: Entfernen Oberlöchenschicht ordnungsgemäß. Platzieren Sie Komponenten und Markierungspunkte.
Schritt 3: Löcher bohren.	Schritt 4: Setzen Sie die Nylon-Schraubenkappe in das Loch.
Schritt 5: Ziehen Sie die Schrauben fest.	Schritt 6: Füllen Sie die Oberfläche und entfernen Sie die mittlere Lasche.
Schritt 7: Legen Sie eine Schutzfolie darauf
um Verstopfungen durch Herunterfallen zu vermeidenVerunreinigungen.

Badewannenanschluss

Hinweis: Die Komponenteninstallation muss ausgewählt werden je nach unterschiedlichem Badewannenabfluss.

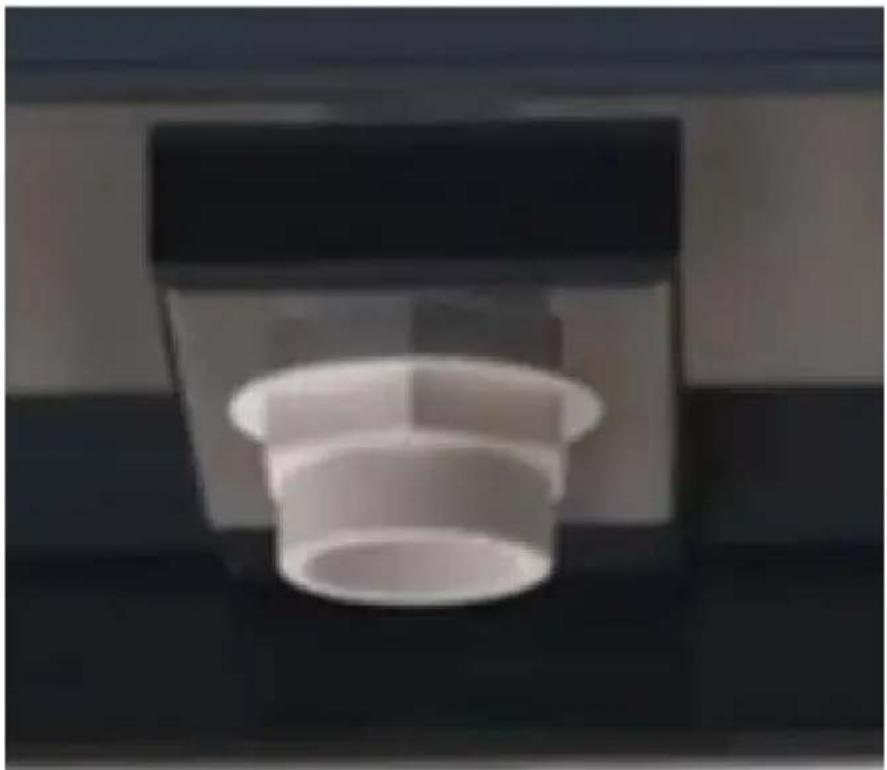

Die ersteForm:

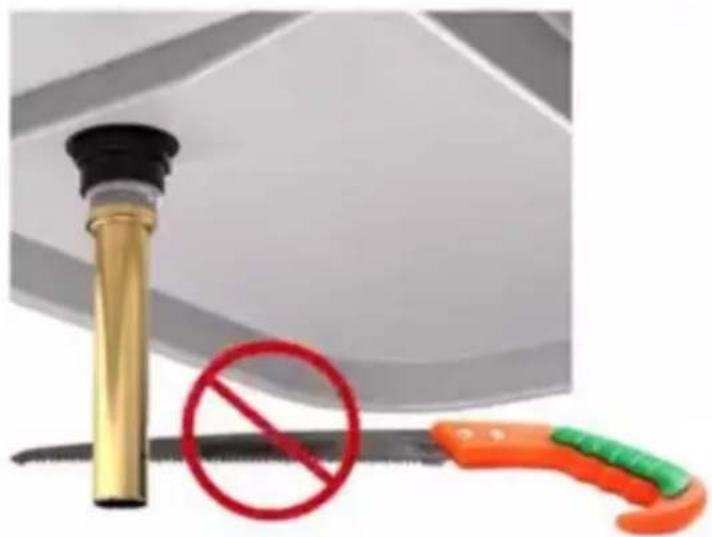

Schneiden Sie den mitgelieferten Messing-Saitenhalter nicht ab. Dies könnte zu einem Leck führen.

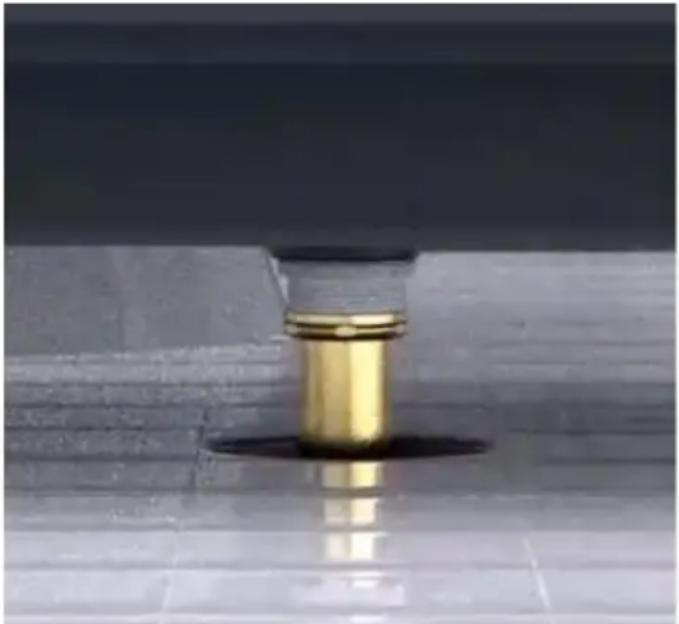

Entfernen Sie die Schutzfolie. Senken Sie die Wanne mit dem eingebauten Messing vorsichtig ab. in die rote Manschette des Ablaufrohrs einführen. Sicherstellen, dass das Ablaufrohr vollständig mit Siegelverriegelt.
