Type product	Inbouw afvoer installatiekit
Merk	Vevor
Model	YGTJ-PVC-001 / YGTJ-SBS-001
Beoogd gebruik	Aansluiting badkuipafvoer en vloerafvoer
Pijpcompatibiliteit	1½" en 2" buizen
Belangrijkste materialen	Koper, messing, nylon, PVC
Kitinhoud	1 afvoerkit, 2 koperen buizen fijne schroefdraad, 1 koperen moer, 1 koperen flens, 1 afdichtring, 1 vloerafvoeradapter, 1 cordier adapter, 1 beschermfolie, 1 loodgieterstape, 6 nylon boutdoppen, 6 schroeven
Vereiste gatdiameter	5 inch (127 mm)
Installatiestappen	Uitsnijden, plaatsen, boren, aandraaien, vullen, aanbrengen beschermfolie
Geschat nettogewicht	Ongeveer 1 kg
Afmetingen kit	Ongeveer 30 x 20 x 10 cm
Onderhoud	Regelmatig reinigen met zeepwater, vermijd schurende producten
Veiligheidsmaatregelen	Handschoenen dragen, messing verbinding niet doorsnijden, waterdichtheid controleren
Technische ondersteuning	www.vevor.com/support
Garantie	Elektronisch garantiecertificaat beschikbaar op de Vevor website
Herkomst	Geïmporteerd in de Verenigde Staten door Sanven Technology Ltd.

Veelgestelde vragen - YGTJ-PVC-001 Vevor

Hoe installeer ik de Vevor inbouw afvoer kit?

Begin met het uitsnijden van een gat van 5 inch in de ondervloer. Verwijder de oppervlaktelaag, plaats de componenten en markeer de punten. Boor, plaats vervolgens de nylon boutdoppen en draai de schroeven vast. Vul het oppervlak, verwijder het centrale lipje en plaats de beschermfolie om verstopping te voorkomen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een gatenzaag of decoupeerzaag nodig om het gat te zagen, een boor, een schroevendraaier of sleutel om de schroeven aan te draaien, en eventueel een waterpas voor de uitlijning.

Is de kit compatibel met alle soorten badkuipen?

De kit is ontworpen voor standaard badkuipafvoeren. Controleer de diameter van uw afvoer (1½" of 2") en volg de specifieke instructies afhankelijk van het type badkuip. Snijd de messing verbinding niet door.

Kan ik de meegeleverde messing verbinding doorknippen?

Nee, het is absoluut noodzakelijk om de messing verbinding niet door te snijden. Dit kan lekkage veroorzaken. Pas indien nodig de hoogte aan door de kit te verplaatsen in plaats van te snijden.

Hoe lekkage na installatie voorkomen?

Zorg ervoor dat alle afdichtingen goed op hun plaats zitten en dat de moeren correct zijn aangedraaid. Gebruik de meegeleverde loodgieterstape op de schroefdraden voor optimale waterdichtheid. Test met water voordat u alles afrondt.

Wat te doen als het uitgesneden gat te groot is?

Als het gat te groot is, gebruik dan een reductiering of vul de ruimte op met geschikte siliconenkit. Zorg ervoor dat de kit goed gecentreerd en stabiel blijft.

Bevat de kit een gedetailleerde installatiehandleiding?

Ja, de kit wordt geleverd met een geïllustreerde gebruikershandleiding. U kunt ook de PDF-handleiding downloaden op de Vevor website (www.vevor.com/support) voor meer details.

Wat is de garantie die Vevor biedt?

Vevor biedt een elektronisch garantiecertificaat. U moet deze op hun website activeren om gebruik te maken van de garantie. Raadpleeg de ondersteuningspagina voor de voorwaarden.

Kan ik deze kit gebruiken voor een gootsteen of wastafel?

Deze kit is speciaal ontworpen voor inbouw badkuipafvoeren. Gebruik voor een gootsteen of wastafel een geschikte kit. De afmetingen en aansluitingen kunnen verschillen.

Hoe onderhoud ik de afvoer na installatie?

Reinig de afvoer regelmatig met zeepwater en een zachte borstel. Vermijd agressieve chemicaliën. Verwijder en reinig de beschermfolie indien nodig. Controleer periodiek de waterdichtheid van de afdichtingen.

GEBRUIKSAANWIJZING YGTJ-PVC-001 Vevor

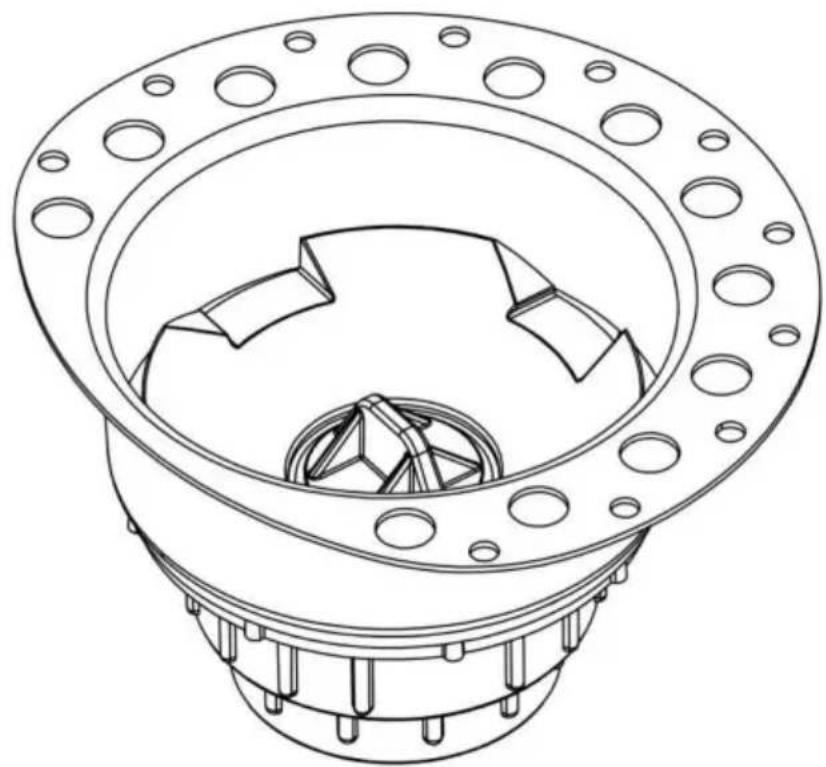

DROP-IN DRAIN-installatiekit

MODEL: YGTJ-PVC-001 / YGTJ-SBS-001

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijteveiten. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

MODEL: YGTJ-PVC-001 / YGTJSBS-001

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

NEE.	Naam	Afbeelding	Hoaveelheid
1	Afvoer installatie kit		1
2 Fijne schroefdraad koperen buis			1
3	Koperen moer		1
4	Flens koperen buis		1
5	Afdichtring		1
6 Afvoeradapter van vloer			1
7	Adopteur van Tailpiece		1
8	Beschermfolie hoes		1
9	Loodgieterstape		1
10	Nylon boutdop		6
11	Schroef		6

Installatiekit

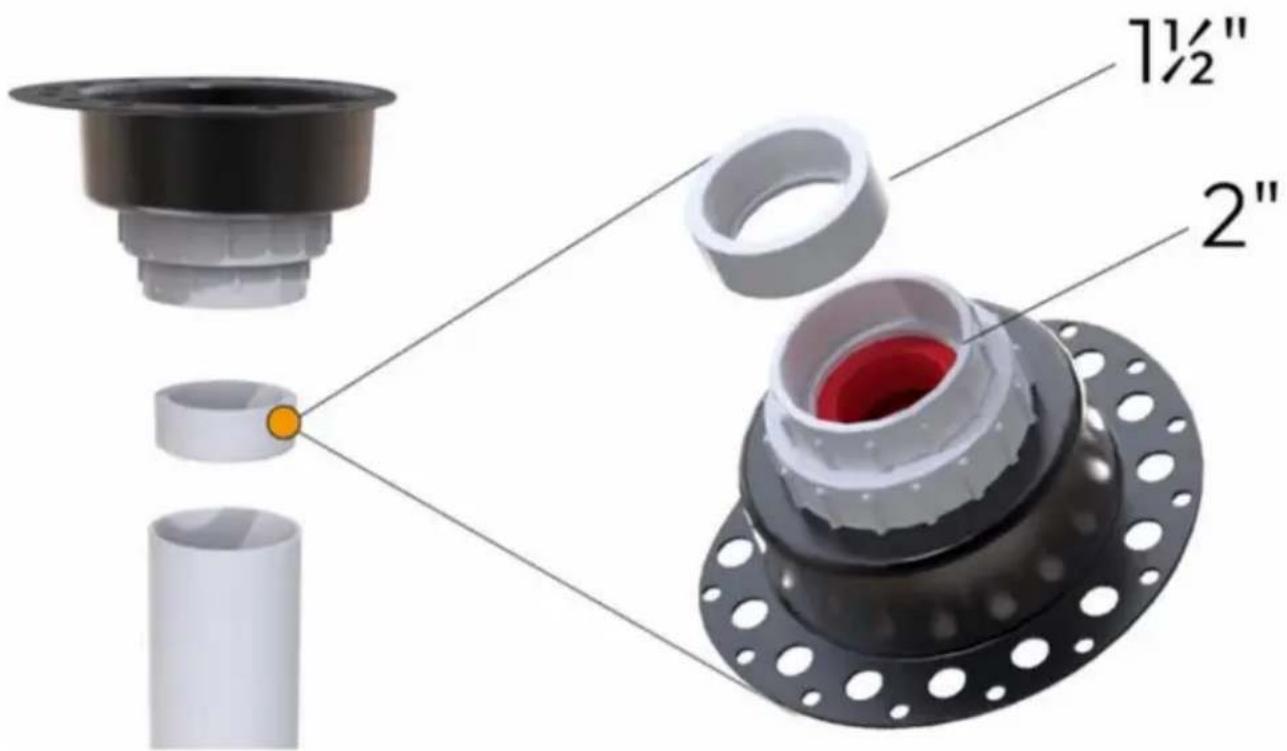

Aansluiten op afvoerleidingen:

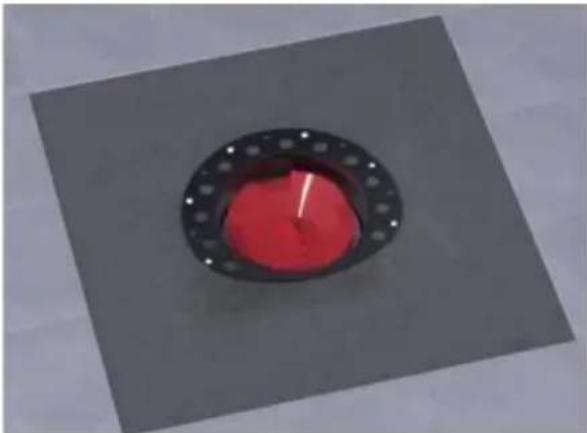

Stap 1: Snijd een gat van 5 inch in de ondervloer. Stap 2: Verwijder de oppervlaktelajustep de manier. Plaats componenten en traceer punten.

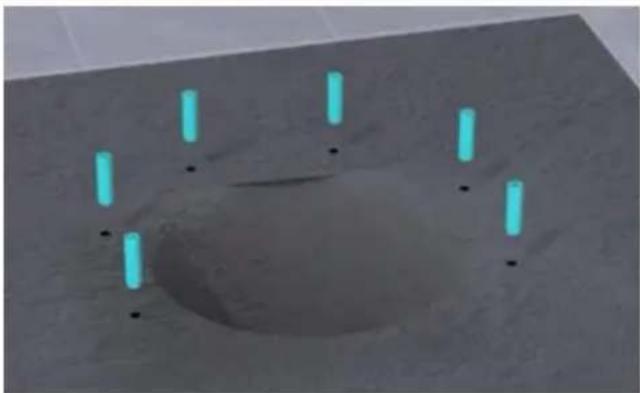

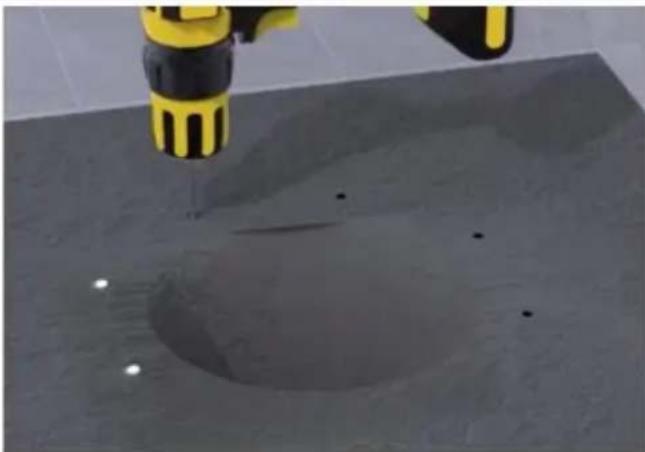

Stap 3: Boogaten.	Stap 4: Plaats de nylon boutdop in het gat.

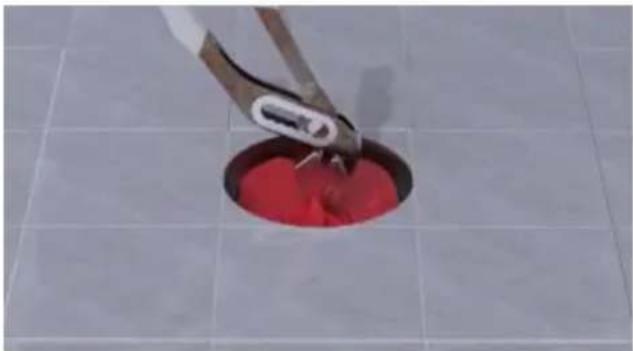

Stap 5: Draai de schroeven vast.	Stap 6: Vul het oppervlak en verwijder het middelste lipje.

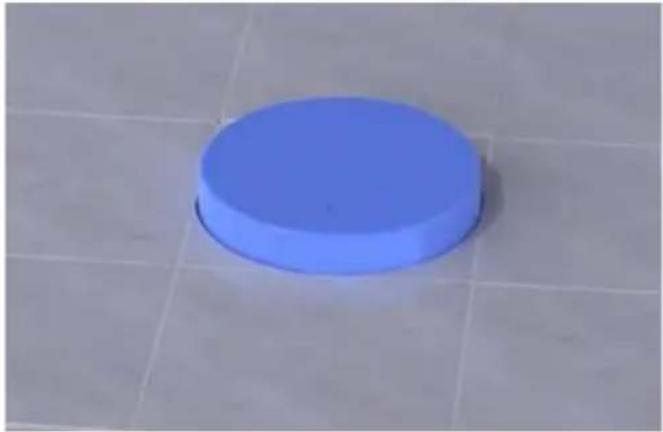

Stap 7: Plaats een beschermende folie eroverheen
om verstopping door vallen te voorkomen onzuiverheden.

Badkuip aansluiting

Let op: De componentinstallatie moet worden geselecteerd afhankelijk van de verschillende badkuipafvoeren.

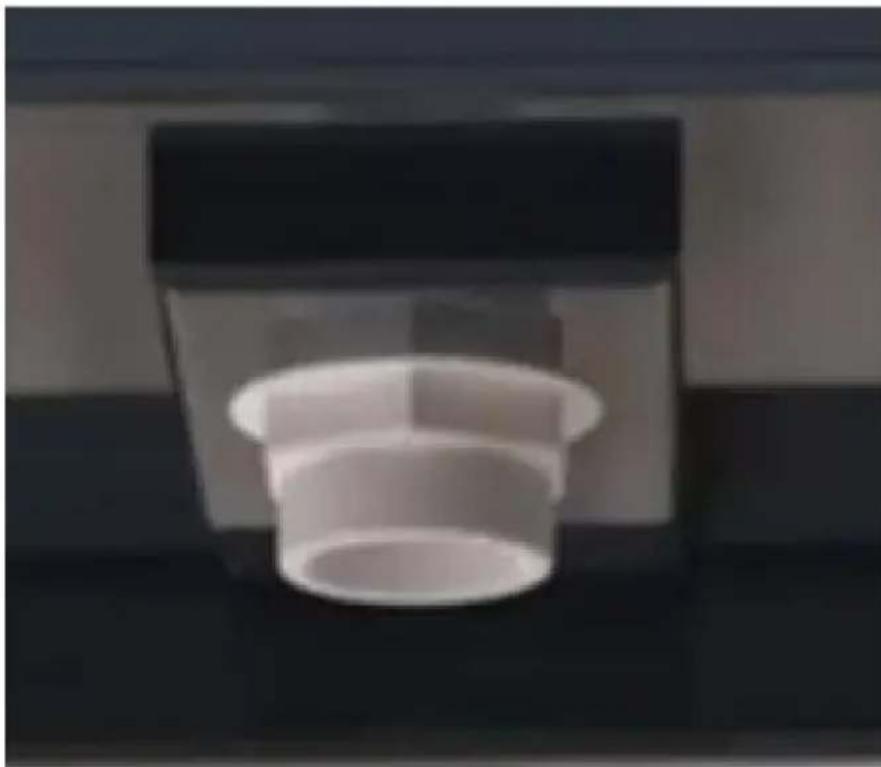

De eerste vorm:

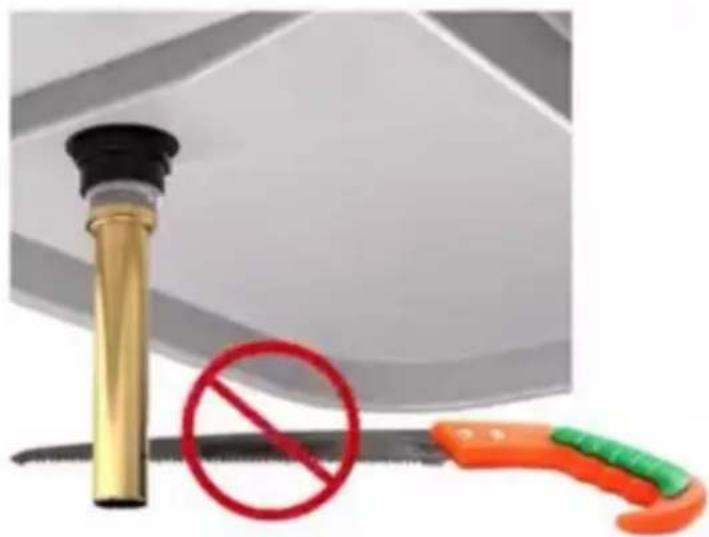

Knip het meegeleverde messing staartstuk niet door. Dit kan lekkageorzaken.

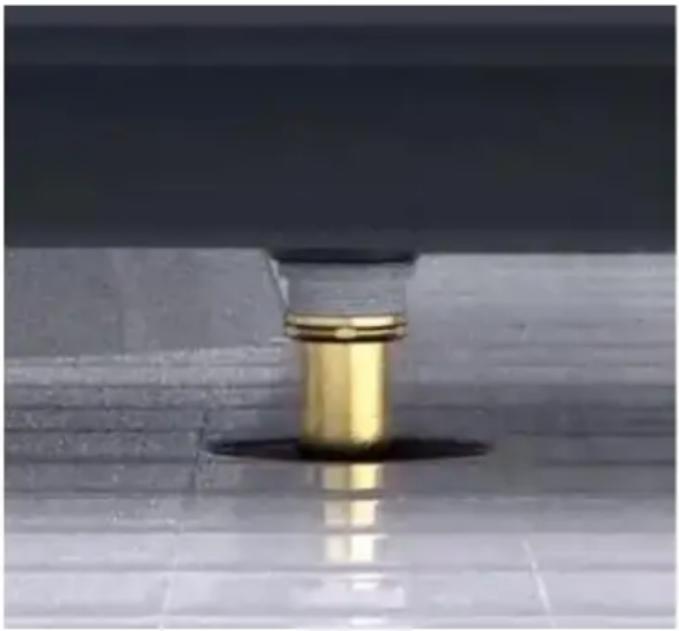

Verwijder de beschermfolie. Laat de kuip met de gemonteerde messing onderdelen voorzichtig zakken. staartstuk in de rode kraagafvoerconstructie Zorg ervoor dat het staartstuk volledig is bezig metzeehond.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
