Tipo di prodotto	Kit di installazione idraulica
Marca	Vevor
Modello	YGTJ-SBS-001
Utilizzo	Installazione di scarico a incasso per vasca o pavimento
Componenti inclusi	1 kit di installazione scarico, 1 tubo in rame a filettatura fine, 1 dado in rame, 1 flangia per tubo in rame, 1 anello di tenuta, 1 adattatore per drenaggio a pavimento, 1 adattatore per cordiere, 1 pellicola protettiva, 1 nastro idraulico, 6 cappucci per bulloni in nylon, 6 viti
Materiali principali	Rame, nylon, gomma
Tipo di raccordo	Filettatura fine
Diametro del foro richiesto	5 pollici (127 mm)
Numero di cappucci per bulloni	6
Numero di viti	6
Peso approssimativo	0,8 kg
Colore dominante	Ottone/argento
Funzione principale	Collegamento dei tubi di scarico
Istruzioni di installazione	Tagliare un foro da 5 pollici, rimuovere lo strato superficiale, posizionare i componenti, forare, stringere le viti, riempire la superficie, posizionare la pellicola protettiva
Tipo di adattatore	Adattatore per drenaggio a pavimento e adattatore per cordiere
Manutenzione	Pulire con un panno umido, evitare prodotti abrasivi
Sicurezza	Installare secondo le istruzioni, verificare la tenuta dopo il montaggio
Parti di ricambio e riparabilità	Componenti singoli disponibili su richiesta, supporto tecnico tramite www.vevor.com/support
Informazioni generali	Kit di installazione idraulica per scarico a incasso, compatibile con vasca e pavimento
Garanzia	Assistenza tecnica tramite www.vevor.com/support
Marca del produttore	Vevor

Domande frequenti - YGTJ-SBS-001 Vevor

Come installare il kit di scarico a incasso?

Per installare il kit, seguire i passaggi: 1) Tagliare un foro da 5 pollici nel sottopavimento. 2) Rimuovere lo strato superficiale. 3) Posizionare i componenti e tracciare i punti. 4) Forare sotto. 5) Posizionare i cappucci per bulloni in nylon nei fori. 6) Stringere le viti. 7) Riempire la superficie e rimuovere la linguetta centrale. 8) Posizionare la pellicola protettiva per evitare intasamenti.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una sega a tazza o una sega a foro da 5 pollici, di un trapano, di un cacciavite, di un metro a nastro e eventualmente di mastice siliconico per rinforzare la tenuta.

Il kit è compatibile con la mia vasca?

Il kit è progettato per scarichi standard per vasca. Verificare il diametro del raccordo della vasca. Il kit include un adattatore per drenaggio a pavimento e un adattatore per cordiere per adattarsi a diverse configurazioni. Se la vasca ha uno scarico non standard, potrebbero essere necessari adattatori aggiuntivi.

Come garantire la tenuta del montaggio?

Utilizzare il nastro idraulico fornito sulle filettature. Serrare saldamente il dado in rame. Assicurarsi che l'anello di tenuta sia posizionato correttamente. Dopo l'installazione, far scorrere l'acqua e verificare l'assenza di perdite.

Cosa fare se appare una perdita dopo l'installazione?

Verificare prima il serraggio di tutti i raccordi. Assicurarsi che il nastro idraulico sia ben posizionato. Se la perdita persiste, smontare il raccordo e controllare lo stato dell'anello di tenuta. Sostituirlo se necessario. Contattare il supporto tecnico tramite www.vevor.com/support se il problema persiste.

Posso usare questo kit per un lavello?

Questo kit è specificamente progettato per l'installazione di scarico a incasso per vasca o pavimento. Per un lavello, dimensioni e configurazione possono essere diverse. È preferibile utilizzare un kit adatto ai lavelli.

Qual è la dimensione del foro da tagliare?

Il foro da tagliare nel sottopavimento deve avere un diametro di 5 pollici (127 mm). Utilizzare una sega a tazza da 5 pollici per un taglio preciso.

Come rimuovere la pellicola protettiva dopo l'installazione?

Dopo aver riempito la superficie e rimosso la linguetta centrale, posizionare la pellicola protettiva sopra. La pellicola impedisce alle impurità di cadere nello scarico durante i lavori. Una volta terminati i lavori, basta rimuoverla delicatamente.

Il nastro idraulico è fornito nel kit?

Sì, il kit include un nastro idraulico (guarnizione filettata) per garantire la tenuta dei raccordi filettati.

Dove trovare l'assistenza tecnica per questo prodotto?

Puoi contattare l'assistenza tecnica tramite il sito www.vevor.com/support. Lì troverai anche il certificato di garanzia elettronico.

MANUALE UTENTE YGTJ-SBS-001 Vevor

Supporto tecnico e certificato garanzia

Kit di installazione per scaricocaduta

MODELLO:YGTJ-PVC-001 / YGTJ-SBS-001

Continuiamo a impegnarci per fornirvi strumenti a prezipetitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

MODELLO: YGTJ-PVC-001 / YGTJSBS-001

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

NO.	Nome	Immagine	Quantità

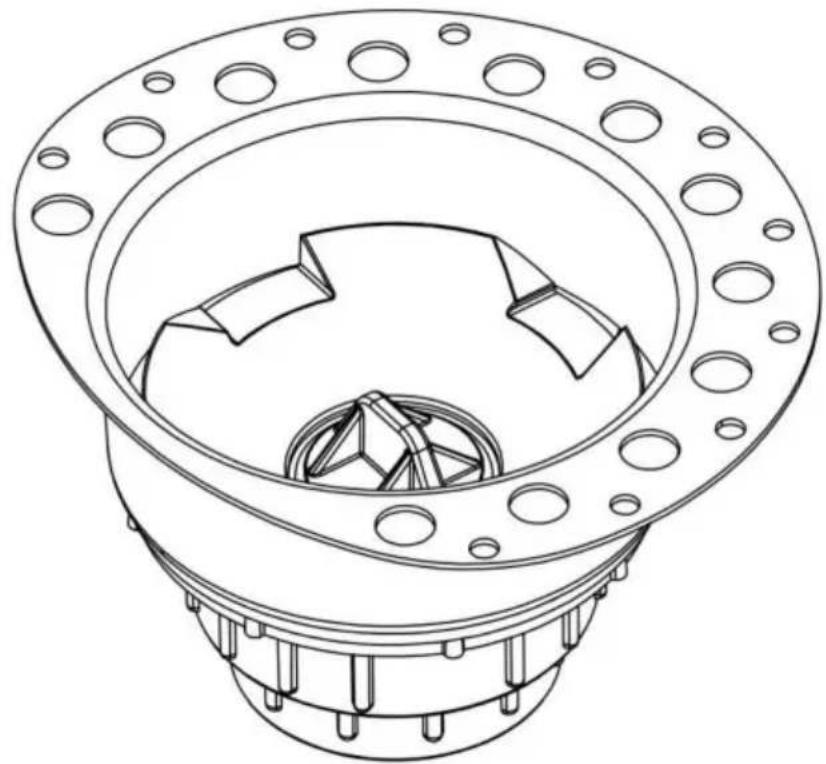

1	Kit di installazione dello scarico		1
2 Tubo di rame filettato fine			1
3	Dado di rame		1
4	Flangia tubo rame		1
5	Anello di tenuta		1
6	Adattatore di drenaggio del pavimento		1
7	Adottante del pezzo di coda		1
8	Copertura in pellicolàprotettiva		1
9	Nastro peridraulici		1
10	Tappo per bullone in nylon		6
11	Vite 6

Kit diinstallazione

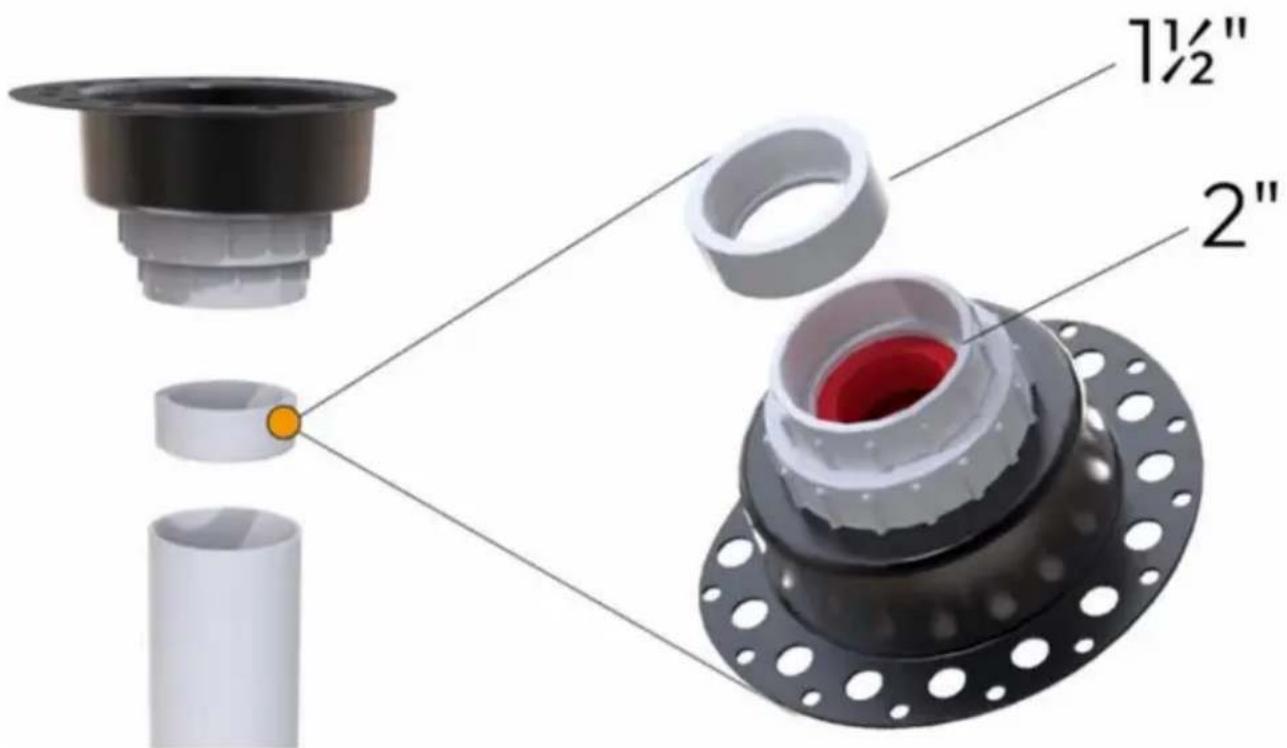

Collegare ai tubi di scarico:

Fase 1: tagliare un foro da 5 pollici nel sottopavimento. Fase 2: rimuovere superficiale in modo appropriato. Posizionare i componenti e tracciare i punti.

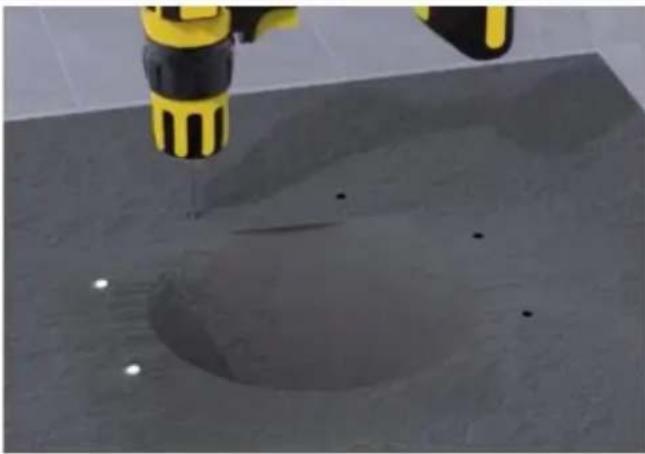

Fase 3: Praticare fori.	Fase 4: Inserire il tappo del bullone in nylon nel foro.
Fase 5: serrare le viti.	Fase 6: Riempire la superficie e rimuovere la linguetta centrale.
Fase 7: applicare la pellicola protettiva
per evitare che l'intasamento cada impurità.

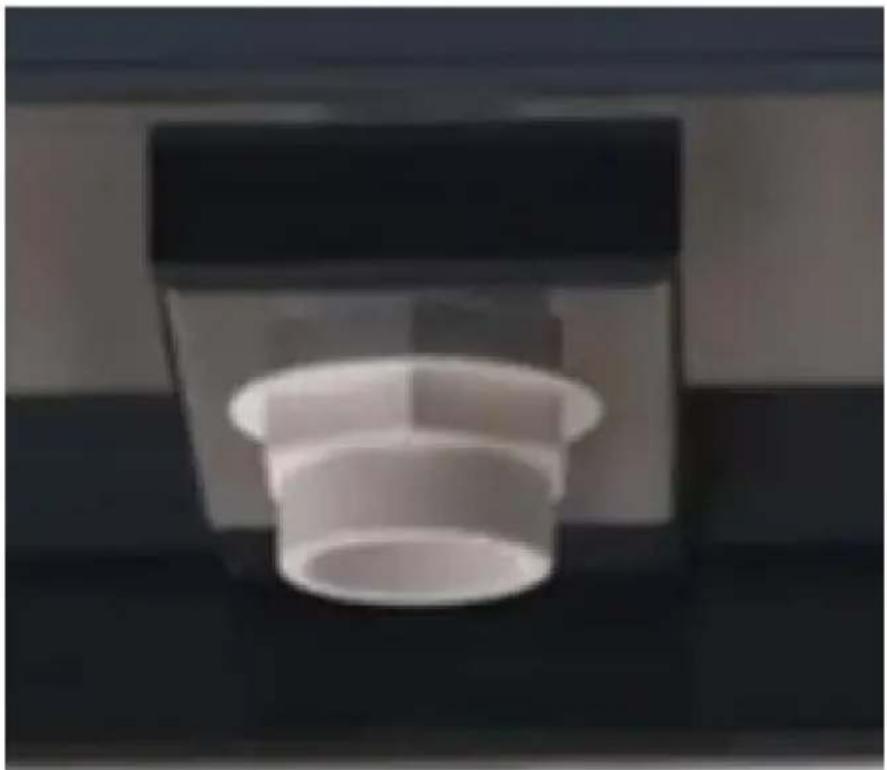

Collegamento vasca da bagno

Nota: è necessario selezionare l'installazione del componente in base ai diversi scarichi della vasca.

La prima forma:

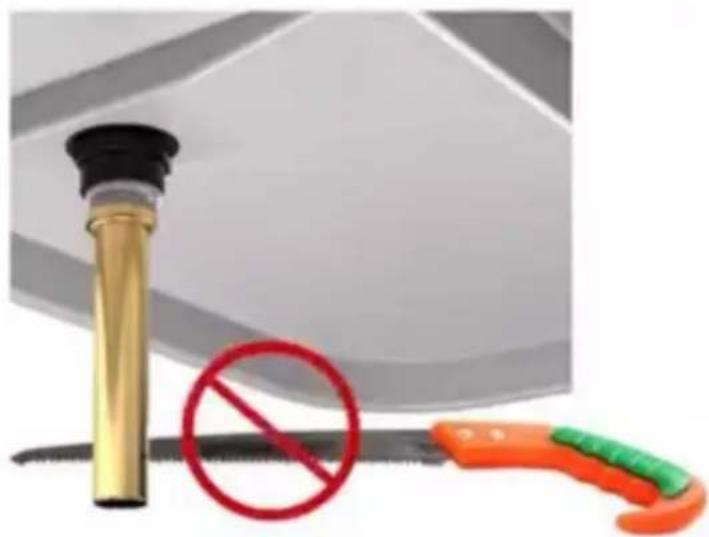

Non tagliare il terminale in ottone in dotazione. Ciò potrebbe causare perdite

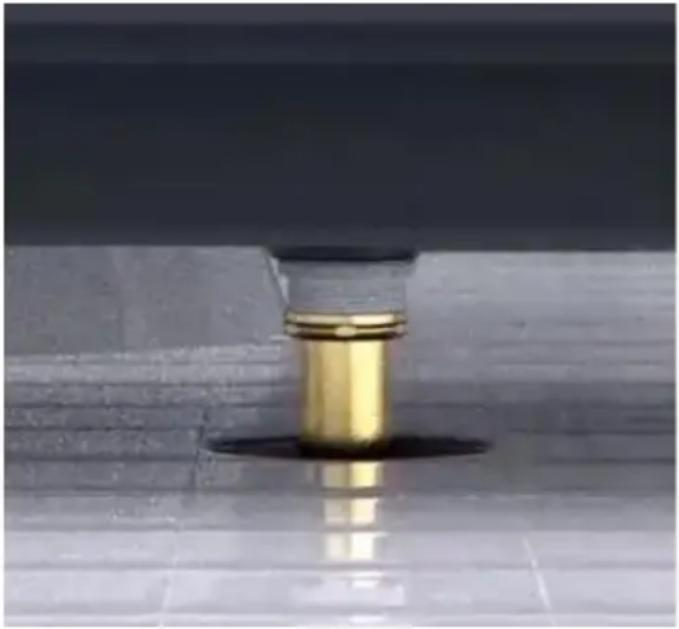

Rimuovere la pellicola protettiva. Abbassare con cautela la vasca con l'ottetato il pezzo di coda nel collare rosso gruppo di scarico Assicurarsi che il pezzo di complesiamente impegnato con lafoca.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

CONSULENZA YH LIMITATA.

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
