XRS040 - Outil de bricolage Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gabarit de perçage de poche
Marque	Vevor
Modèle	XRS040
Matériau	Alliage d'aluminium anodisé
Nombre de trous de forage	3
Nombre de trous de copeaux	3
Contenu de l'emballage	1 gabarit de perçage, 1 raccord simple, 2 forets, 1 mèche transversale 6", 1 mèche transversale 2-1/2", 2 colliers d'arrêt, 10 bouchons pour trous de poche, 10 vis, 2 clés hexagonales, 2 blocs coulissants, 2 tiges allongées, 1 pince de serrage, boîte à outils en plastique
Dimensions approximatives	30 x 15 x 10 cm (estimation)
Poids approximatif	1,2 kg (estimation)
Réglage de l'épaisseur	Oui, avec marquages impériaux et métriques
Réglage de la profondeur de perçage	Oui, via collier d'arrêt sur le foret
Capacité d'extension	Oui, avec blocs coulissants et tiges allongées
Utilisation prévue	Perçage de trous de poche pour assemblages de bois
Entretien	Essuyer l'huile antirouille après utilisation pour éviter la rouille
Nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Équipement de protection requis	Lunettes de sécurité, masque respiratoire, gants, vêtements de protection
Précautions de sécurité	Utiliser dans un espace de travail propre et bien éclairé, tenir les enfants à l'écart, ne pas utiliser sous l'influence de drogues ou d'alcool
Garantie	Garantie électronique via www.vevor.com/support
Service client	[e-mail]
Certifications	Conforme aux normes de sécurité (ANSI Z87.1 pour les lunettes)
Pays d'origine	Chine (Shanghai)
Réparabilité	Pièces détachées disponibles via le fabricant

FOIRE AUX QUESTIONS - XRS040 Vevor

Comment régler la profondeur de perçage sur le gabarit XRS040 ?

Le collier d'arrêt se verrouille sur le foret à une position correspondant à la profondeur souhaitée (L1). Ajustez ensuite la pince de serrage et percez jusqu'à ce que le collier bute.

Comment ajuster l'épaisseur de la planche pour le perçage ?

Utilisez les marquages impériaux et métriques sur le gabarit pour régler la hauteur du curseur en fonction de l'épaisseur de votre planche. Verrouillez les vis après réglage.

Que faire en cas de bavures autour du trou ?

Les bavures peuvent être causées par une vitesse de perçage trop lente. Augmentez la vitesse de rotation de la perceuse.

Comment éviter que le trou soit percé trop profondément ?

Réglez correctement le collier d'arrêt sur le foret à la profondeur appropriée. Assurez-vous également que le gabarit est bien fixé à l'aide de la pince de serrage.

Quels accessoires sont inclus avec le XRS040 ?

Le XRS040 est livré avec un gabarit de perçage, un raccord simple, 2 forets, 2 mèches transversales (6" et 2-1/2"), 2 colliers d'arrêt, 10 bouchons pour trous de poche, 10 vis, 2 clés hexagonales, 2 blocs coulissants, 2 tiges allongées, une pince de serrage et une boîte à outils en plastique.

Comment entretenir le gabarit après utilisation ?

Essuyez l'huile antirouille sur les parties métalliques pour éviter la corrosion. Rangez-le dans un endroit sec et propre.

Quel équipement de protection faut-il utiliser ?

Portez toujours des lunettes de sécurité antichoc, un masque respiratoire, des gants et des vêtements de protection adaptés. Des chaussures antidérapantes sont recommandées.

Le gabarit peut-il être utilisé pour des assemblages autres que le bois ?

Le gabarit est conçu pour le perçage de trous de poche dans le bois. L'utilisation sur d'autres matériaux peut générer des poussières nocives ; un masque respiratoire est alors indispensable.

Comment étendre la capacité de perçage avec le XRS040 ?

Utilisez les blocs coulissants et les tiges allongées fournis. Vous pouvez ajuster horizontalement la position du curseur selon vos besoins en desserrant les vis.

Où trouver le service client et la garantie ?

Le service client est joignable à [e-mail]. Le certificat de garantie électronique est disponible sur www.vevor.com/support.

MODE D'EMPLOI XRS040 Vevor

GABARIT DE PERÇAGE DE POCHE

MODÈLE : XRS030, XRS040

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne vise pas nécessairement à couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez en fait la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

GABARIT DE PERÇAGE DE POCHE

MODÈLE : XRS030

MODÈLE : XRS040

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi ce gabarit de perçage. Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous aideront à obtenir les meilleurs résultats possibles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Attention ! Portez un masque respiratoire. Poussière nocive pour la santé la santé peut être générée en travaillant sur le bois et autres matériels.

AVERTISSEMENT !

Lisez et comprenez toutes les instructions avant d'utiliser ce gabarit de perçage de poche. L'opérateur doit suivre des précautions de base pour réduire le risque de blessures corporelles et/ou d'endommager l'équipement. Conservez ce manuel pour les avertissements de sécurité, les précautions, les instructions d'utilisation ou d'inspection et d'entretien.

ESPACE DE TRAVAIL

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé et sans distractions.
2. Tenez toute personne ne portant pas l'équipement de sécurité approprié à l'écart de la zone de travail.
3. Rangez correctement les outils non utilisés dans un endroit sûr et sec pour éviter la rouille ou les dommages. Rangez le gabarit de perçage de poche et conservez-le hors de portée des enfants.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT ! Portez toujours un équipement de protection individuelle.

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux doit être conforme à la norme CSA Z94.3-07 ou aux normes ANSI Z87.1, selon le type de travail effectué.
2. Portez des gants qui offrent une protection en fonction des matériaux de travail ou qui réduisent les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail et la poche

gabarit de trou.

1. Des chaussures antidérapantes sont recommandées pour maintenir l'équilibre et la stabilité dans l'environnement de travail.

PRÉCAUTIONS PERSONNELLES

Contrôlez le gabarit de perçage de poche, vos mouvements et l'environnement de travail pour éviter les blessures corporelles ou les dommages au gabarit.

1. N'utilisez pas le gabarit de perçage de poche lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux qui pourraient s'emmêler avec les parties mobiles d'un outil. Gardez les cheveux longs couverts ou attachés.

PRÉCAUTIONS DE SÉCURITÉ SPÉCIFIQUES

1. Utilisez le gabarit de perçage de poche adapté à la tâche. Ce gabarit a été conçu pour une fonction spécifique. Ne le modifiez pas et ne l'utilisez pas à d'autres fins.
2. Gardez les parties du corps éloignées des zones de pincement pendant l'utilisation.
3. Les enfants ne doivent pas utiliser ce produit sans être accompagnés d'un adulte.
4. Soyez prudent lors de l'utilisation pour éviter de vous pincer les doigts.

AVERTISSEMENT !

Ne laissez pas le confort ou la familiarité avec le produit (acquis par une utilisation répétée) remplacer le strict respect des règles de sécurité. Une utilisation dangereuse ou incorrecte peut entraîner des blessures graves.

Modèle et paramètres

Modèle	XRS030	XRS040
Nombre de trous de forage	3	3
Nombre de copeaux enlevés Trous	3	3
Matériau du gabarit de perçage	AnodiséAlliage d'aluminium Alliage	Aluminium anodisé
Emballage	/	Boîte à outils en plastique
liste des pièces	Fig30	Fig40

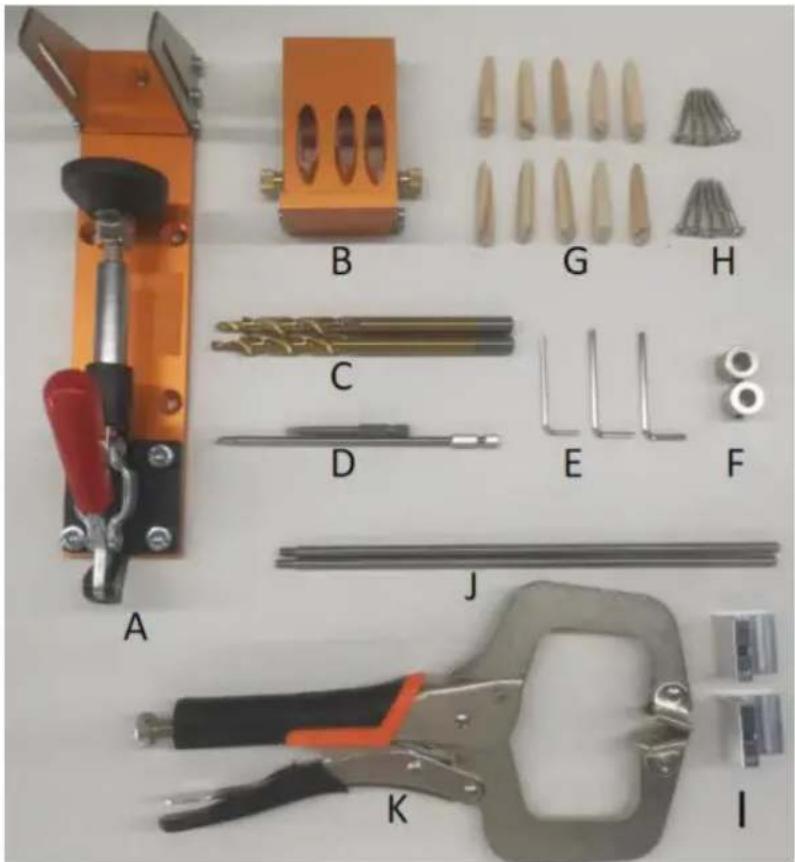

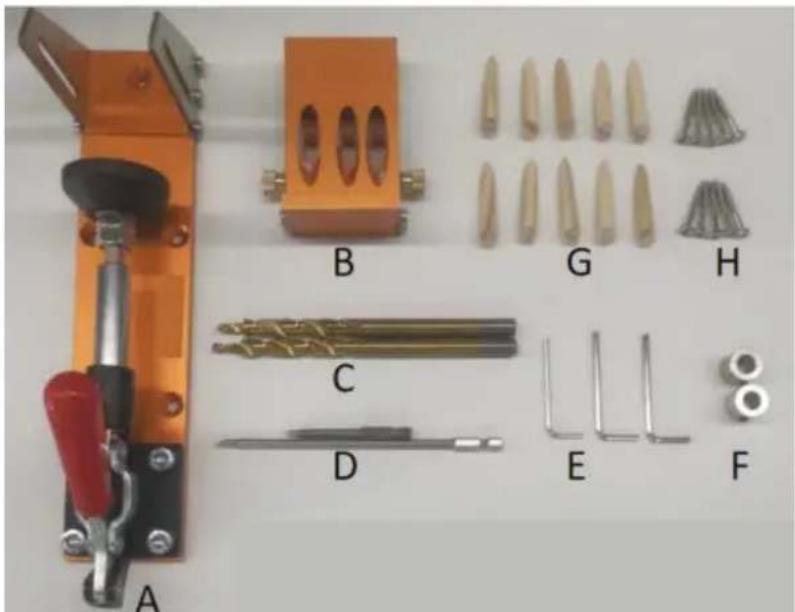

Diagramme de structure

A : 1 x gabarit de perçage de poche

B : 1 x raccord simple

C : 2 x forets

D : 1 x mèches transversales de 6" et 1 x mèches transversales de 2-1/2"

F : 2 x colliers d'arrêt

G : 10 x bouchons pour trous de poche

H : 10 x vis

A : 1 x gabarit de perçage de poche

B : 1 x raccord simple

C : 2 x forets

D : 1 x mèches transversales de 6" et 1 x mèches transversales de 2-1/2"

E : 2 x clés hexagonales

F : 2 x colliers d'arrêt

G : 10 x bouchons pour trous de poche

H : 10 x vis

I : 2 x blocs coulissants

J : 2 x tiges allongées

K : 1 x pince de serrage

Montage et utilisation 1.

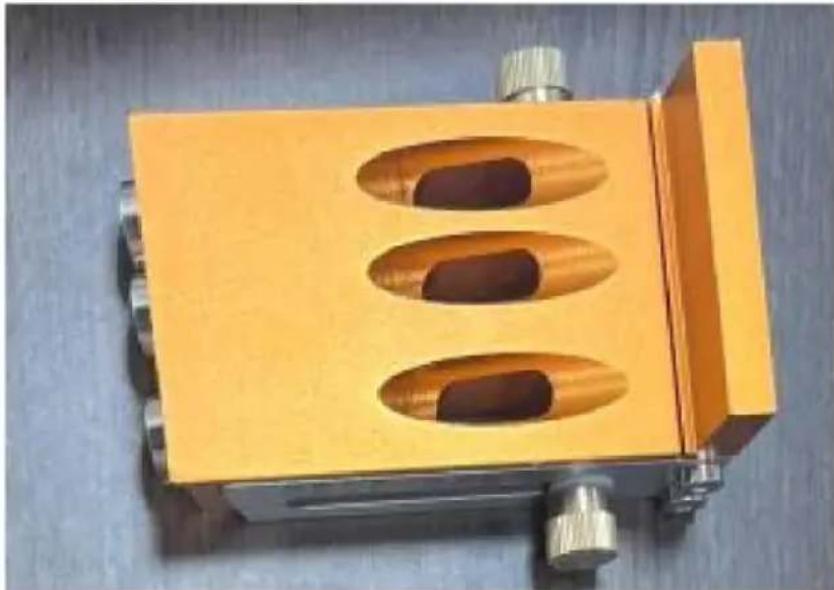

Gabarit à trou unique

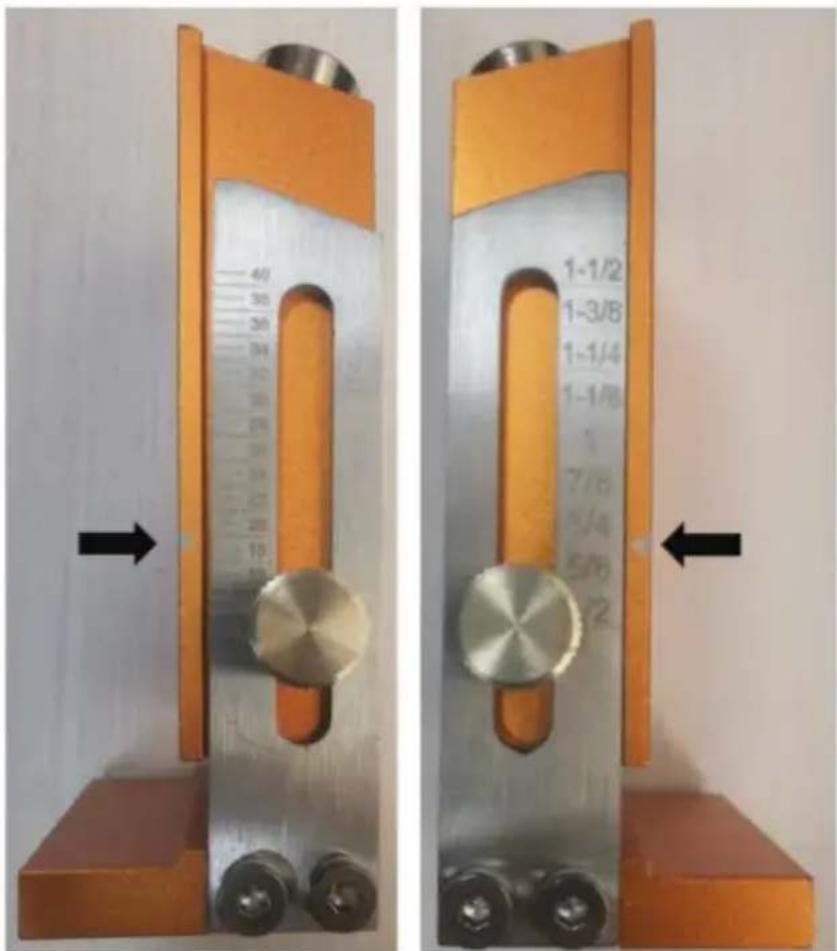

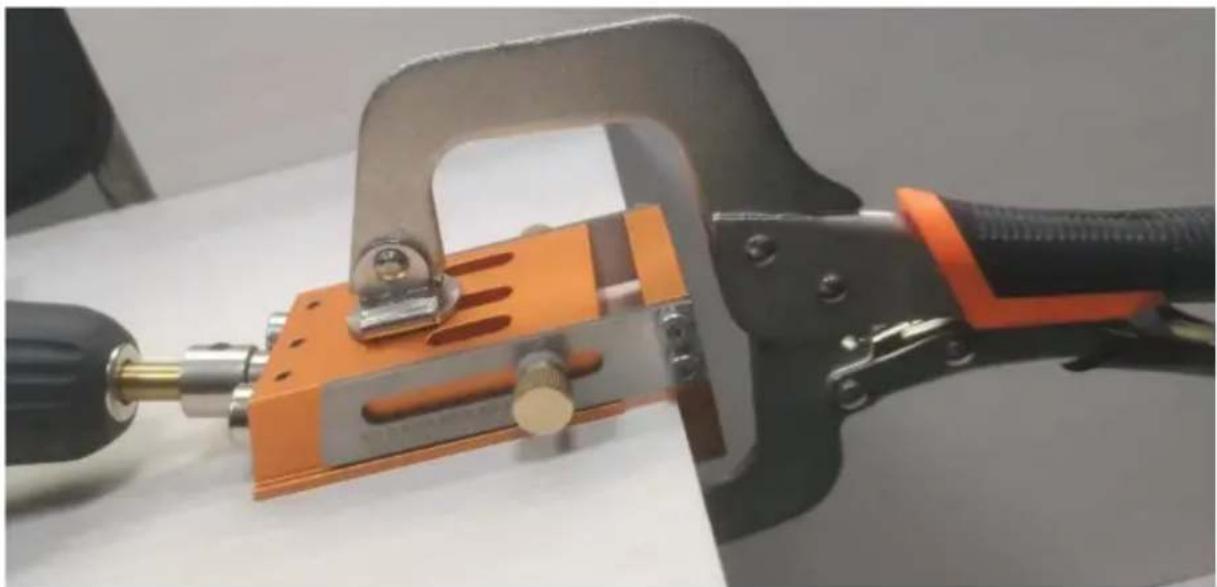

1.1 Réglage de l'épaisseur réglable Mesurez

l'épaisseur de votre planche. Les marquages sont en unités impériales et métriques. Vous pouvez rapidement ajuster la hauteur du curseur en fonction de l'épaisseur de la planche.

Verrouillez les vis et réglez-les sur l'épaisseur appropriée.

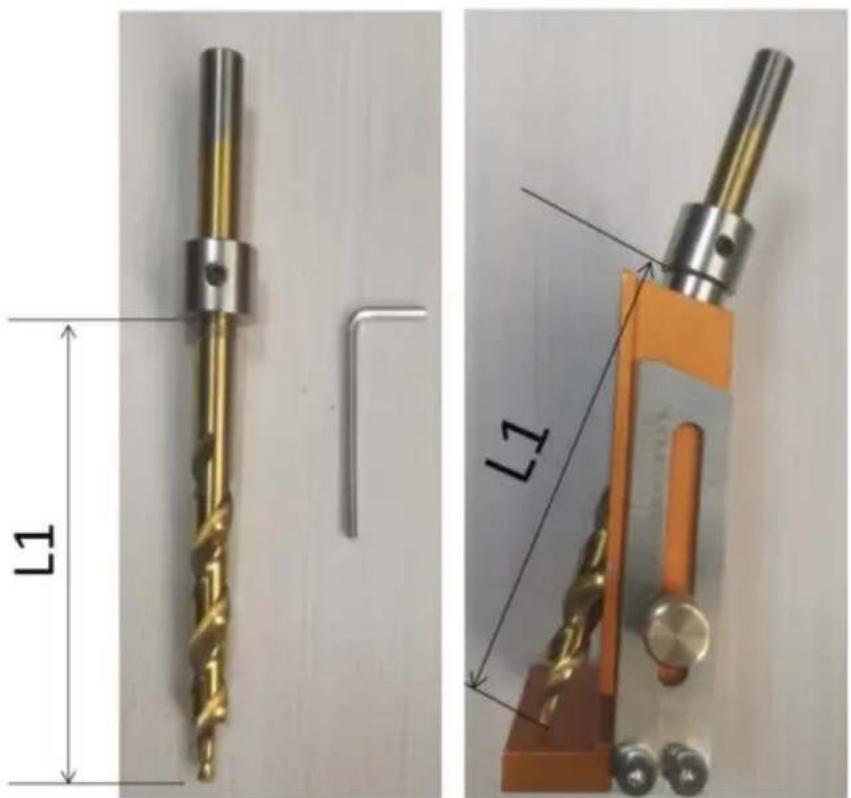

1.2 Régler la profondeur du trou Le collier de butée est verrouillé sur les forets à une position égale à celle indiquée L1.

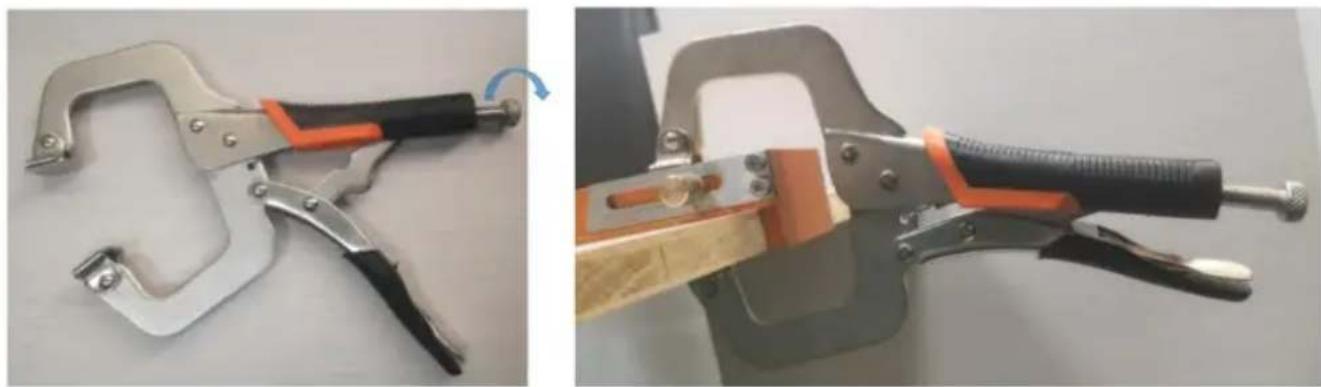

Ajustez la taille d'ouverture de la pince à l'aide du boulon (légèrement inférieure à l'épaisseur de la plaque et de la fixation combinées). Appuyez sur la gâchette pour fixer la pince.

Percez la profondeur du trou jusqu'à ce que la bague de frein s'arrête.

Notez que la direction de la force de perçage est parallèle au trou pilote. Un fonctionnement continu pendant une longue période entraînera un échauffement du trou pilote et un inconvénient de durée de vie.

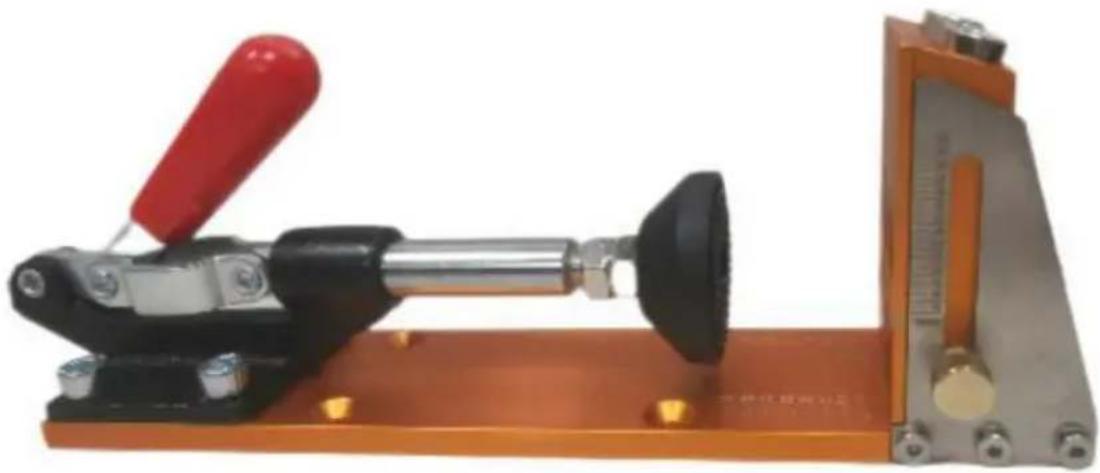

1. Kit de gabarit de perçage (XRS030)

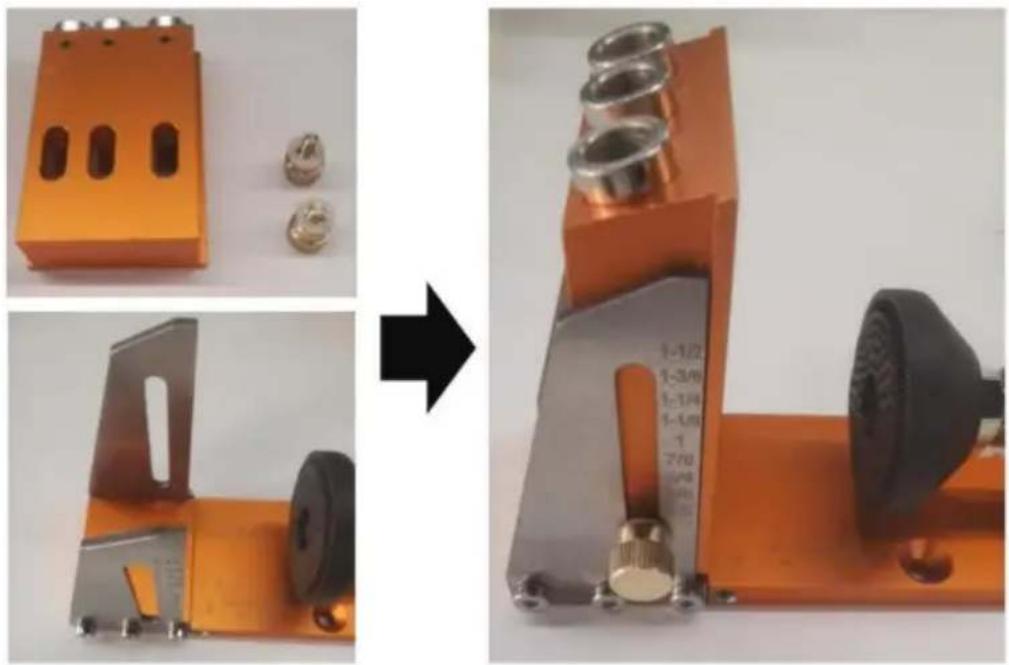

2.1 Kit de montage Assemblez

le kit de montage comme indiqué ci-dessous.

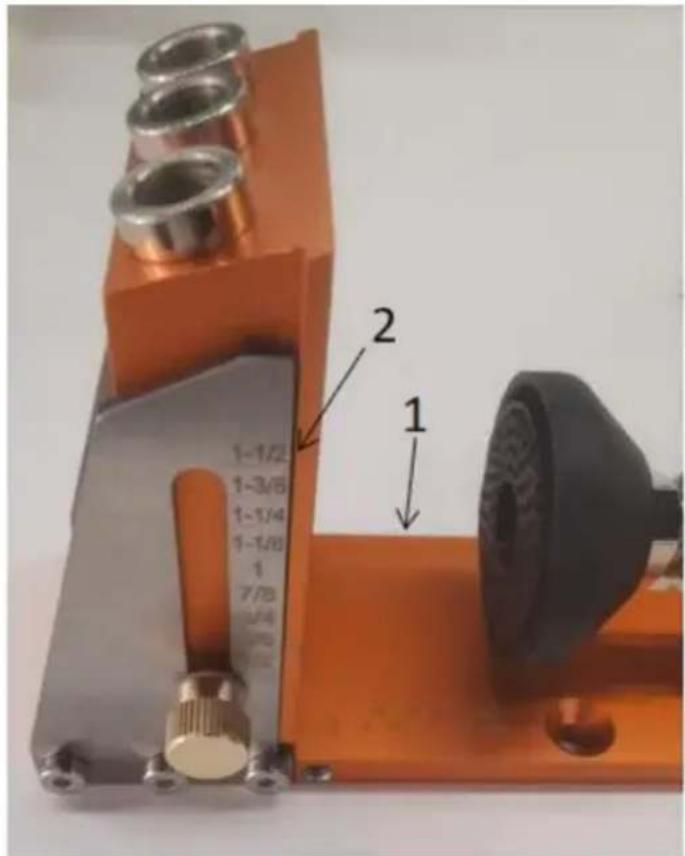

2.2 Réglage de l'épaisseur réglable Les marquages sont en unités impériales et métriques.

Ajustez la longueur du pied et appuyez sur la planche, comme indiqué sur le marquage 1. L'épaisseur de la planche peut être mesurée.

Comme pour le marquage 2, vous pouvez rapidement ajuster la hauteur du curseur en fonction de l'épaisseur de la planche. Verrouillez les vis et réglez-les sur l'épaisseur appropriée.

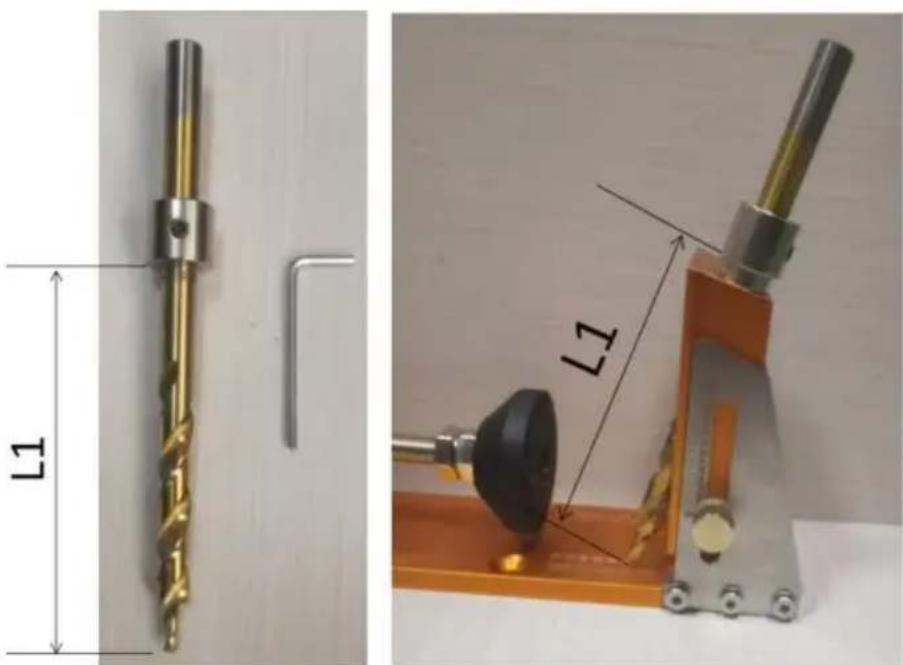

2.3 Réglage de la profondeur du trou : le collier de butée est verrouillé sur les forets dans une position telle qu'indiquée L1.

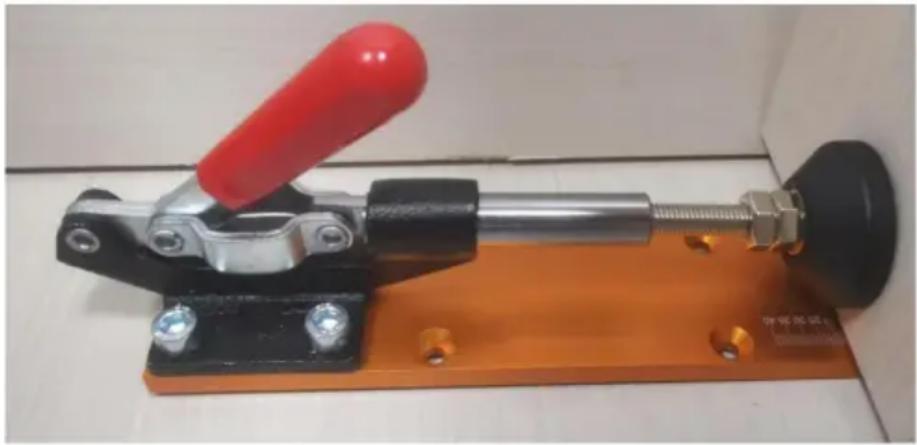

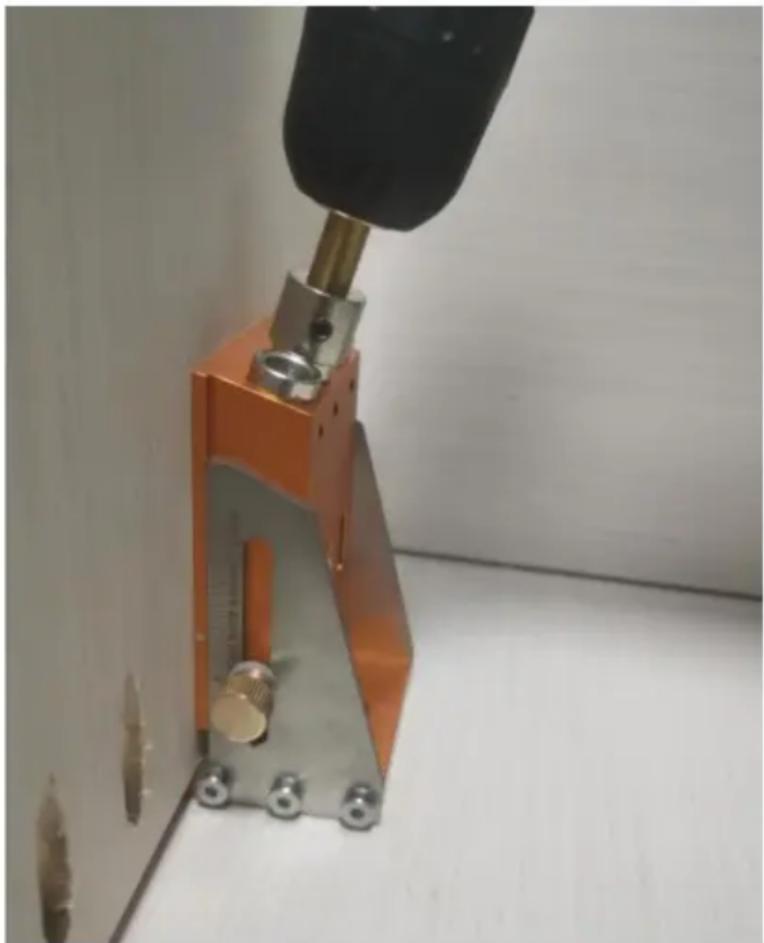

2.4 Montage rapide

Percez la profondeur du trou jusqu'à ce que la bague de frein s'arrête.

Notez que la direction de la force de perçage est parallèle au trou pilote. Un fonctionnement continu pendant une longue période entraînera un échauffement du trou pilote et une réduction de la durée de vie.

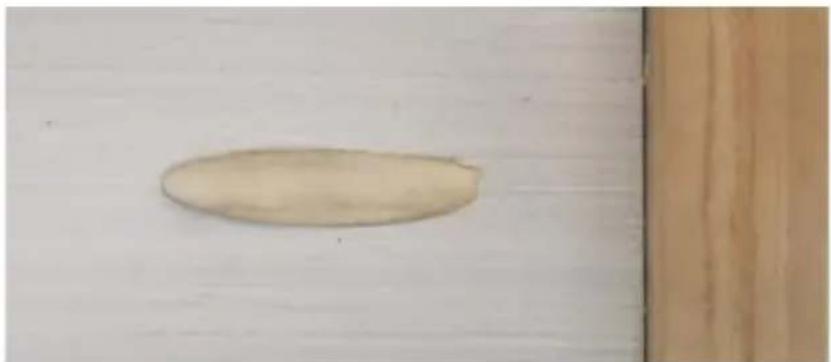

2.7 Bouchons pour trous de poche

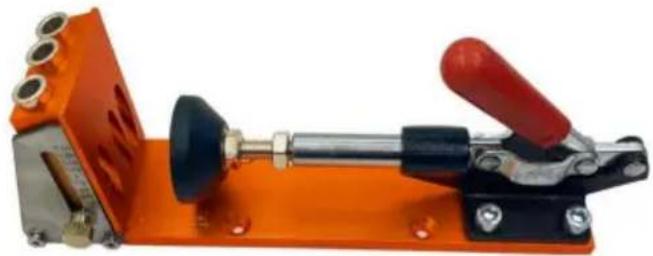

3. Kit de gabarit de trou (XRS040)

En plus d'inclure les fonctionnalités du XRS030, le XRS040 ajoute également des capacités d'extension.

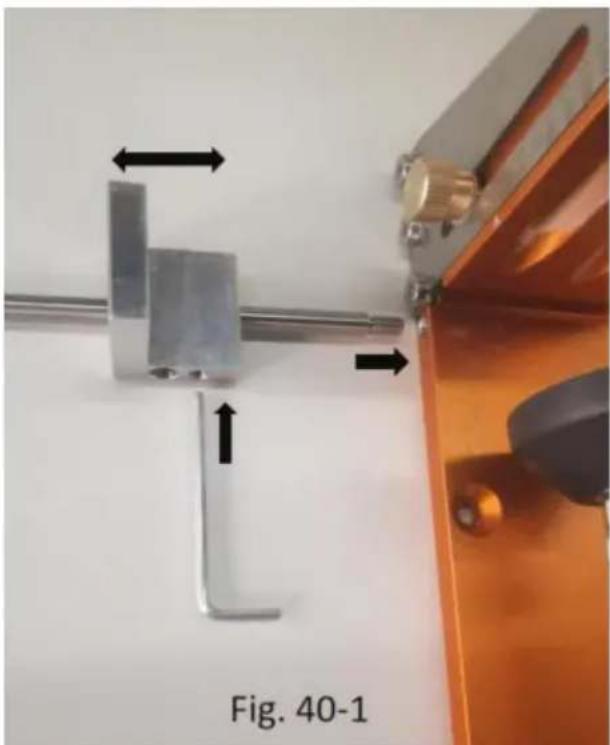

3.1 Bloc coulissant et tiges allongées (Fig. 40-1)

et Fig. 40-2 : deux assemblages différents, la flèche → indique la direction des vis. La position du curseur peut être décalée horizontalement selon vos besoins.

Instructions de dépannage

Problème	Raisons	Solution
Il y a des bavures tout autour le trou.	Cette vitesse est trop lente.	Ajuster la rotation vitesse de la tournevis.
Le trou a été percé.	1. Le trou a été percé trop profond.2. Le gabarit de perçage n'est pas sécurisé.	1. Régler la butée collier au bon endroit position sur le foret.2. Utilisez la pince pour s'assurer que l'outil est sécurisé.3. Achetez les vis de longueur appropriée

Entretien 1. Assurez-

vous que le perçage est parallèle à la direction de la force, le manchon du trou n'est pas facile à user.

1. Essuyez l'huile antirouille après avoir utilisé la perceuse pour éviter la rouille.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : VEVOR STORE INC, 9448 RINCHMOND PL #E

RANCHO CUCAMONGA, Californie, 91730 États-Unis d'Amérique

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Assistance technique et certificat de garantie électronique www.vevor.com/support
