Produkttyp	Fickhålsborrningsmall
Märke	Vevor
Modell	XRS040
Material	Anodiserad aluminiumlegering
Antal borrhål	3
Antal spånhål	3
Förpackningens innehåll	1 borrningsmall, 1 enkel koppling, 2 borr, 1 tvärborr 6", 1 tvärborr 2-1/2", 2 stoppkragar, 10 fickhålspluggar, 10 skruvar, 2 insexnycklar, 2 glidblock, 2 förlängningsstänger, 1 klämma, plastverktygslåda
Ungefärliga mått	30 x 15 x 10 cm (uppskattning)
Ungefärlig vikt	1,2 kg (uppskattning)
Justering av tjocklek	Ja, med imperiala och metriska markeringar
Justering av borrdjup	Ja, via stoppkrage på borret
Förlängningskapacitet	Ja, med glidblock och förlängningsstänger
Avsedd användning	Borrning av fickhål för träförband
Underhåll	Torka av rostskyddsoljan efter användning för att undvika rost
Rengöring	Rengör med torr trasa, undvik fukt
Erforderlig skyddsutrustning	Skyddsglasögon, andningsskydd, handskar, skyddskläder
Säkerhetsföreskrifter	Använd på en ren och väl upplyst arbetsplats, håll barn borta, använd inte under påverkan av droger eller alkohol
Garanti	Elektronisk garanti via www.vevor.com/support
Kundtjänst	[e-mail]
Certifieringar	Uppfyller säkerhetsstandarder (ANSI Z87.1 för glasögon)
Ursprungsland	Kina (Shanghai)
Reparerbarhet	Reservdelar tillgängliga via tillverkaren

Vanliga frågor - XRS040 Vevor

Hur justerar man borrdjupet på XRS040-mallen?

Stoppkragen låses på borret i en position som motsvarar önskat djup (L1). Justera sedan klämman och borra tills kragen stoppar.

Hur justerar man plankans tjocklek för borrning?

Använd imperiala och metriska markeringar på mallen för att ställa in skjutarens höjd efter plankans tjocklek. Lås skruvarna efter justering.

Vad gör man om det blir grader runt hålet?

Grader kan orsakas av för låg borrhastighet. Öka borrmaskinens rotationshastighet.

Hur undviker man att hålet borras för djupt?

Ställ in stoppkragen på borret på rätt djup. Se också till att mallen är ordentligt fastsatt med klämman.

Vilka tillbehör ingår med XRS040?

XRS040 levereras med en borrningsmall, en enkel koppling, 2 borr, 2 tvärborr (6 tum och 2-1/2 tum), 2 stoppkragar, 10 fickhålspluggar, 10 skruvar, 2 insexnycklar, 2 glidblock, 2 förlängningsstänger, en klämma och en plastverktygslåda.

Hur underhåller man mallen efter användning?

Torka av rostskyddsoljan på metalldelarna för att undvika korrosion. Förvara den på en torr och ren plats.

Vilken skyddsutrustning ska man använda?

Bär alltid stötsäkra skyddsglasögon, andningsskydd, handskar och lämpliga skyddskläder. Halkfria skor rekommenderas.

Kan mallen användas för andra material än trä?

Mallen är avsedd för borrning av fickhål i trä. Användning på andra material kan generera skadligt damm; andningsskydd är då nödvändigt.

Hur utökar man borrkapaciteten med XRS040?

Använd de medföljande glidblocken och förlängningsstängerna. Du kan justera skjutarens horisontella position efter behov genom att lossa skruvarna.

Var hittar man kundtjänst och garanti?

Kundtjänst nås på [e-mail]. Det elektroniska garantibeviset finns på www.vevor.com/support.

BRUKSANVISNING XRS040 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doserna betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

FICKHÅL JIG

MODELL: XRS040MODELL: XRS030

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende är beroende av den produkt du har fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde denna håljigg. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultat.

	Varning - För att minska risken för skada måste användaren läsa instruktioner handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Försiktighet! Bär andningsmask. Damm som är skadligt för hälsa kan genereras vid arbete på trä och annat material.

WARNING!

Läs och förstå alla instruktioner innan du använder denna fickhålsjigg. De operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskada och/eller skada på utrustningen. Spara denna handbok för säkerhetsvarningar, försiktighetsåtgärder, drift- eller inspektions- och underhållsinstruktioner.

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fri från distraktioner.
2. Håll personer som inte bär lämplig säkerhetsutrustning borta från arbetsområdet.
3. Förvara oanvända verktyg ordentligt på en säker och torr plats för att förhindra rost eller skada. Lås undan fickhålsjiggen och förvara den utom räckhåll för barn.

PERSONLIG SÄKERHET

VARNING! Bär alltid personlig skyddsutrustning.

PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid kollisionsskyddsglasögon som ger front- och sidoskydd för ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1-standarder baserat på den typ av arbete som utförs.
2. Använd handskar som ger skydd baserat på arbetsmaterialet eller för att minska effekterna av verktygsvibrationer.
3. Bär skyddskläder utformade för arbetsmiljön och fickhålsjiggen.
4. Halkfria skor rekommenderas för att bibehålla fotfästet och balansen i arbetsmiljön.

PERSONLIGA FÖRSIKTIGHETSÅTGÄRDER

Styr fickhålsjiggen, personlig rörelse och arbetsmiljön för att undvika personskada eller skador på fickhålsjiggen.

1. Använd inte någon fickhålsjigg när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Undvik att bära kläder eller smycken som kan trassla in sig i rörliga delar av ett verktyg. Håll långt hår täckt eller bundet.

SÄRSKILDA SÄKERHETSÅTGÄRDER

1. Använd rätt fickhålsjigg för jobbet. Denna fickhålsjigg var designad för en specifik funktion. Modifiera eller ändra inte denna fickhålsjigg eller använda den för ett oavsiktligt ändamål.
2. Håll kroppsdelar borta från klämområden under användning.
3. Barn får inte använda denna produkt om de inte åtföljs av en vuxen.
4. Var uppmärksam på säkerheten under användning för att undvika att klämma fingrarna.

VARNING!

LÅT INTE tröst eller förtrogenhet med produkten (vunnen genom upprepad användning) ersätta strikt efterlevnad av verktygssäkerhetsreglerna. Om du använder det här verktyget på ett osäkert sätt eller felaktigt kan du drabbas av allvarliga personskador.

Modell och parametrar

Modell	XRS030	XRS040
Antal borrhål	3	3
Antal chipborttagning Hål	3	3
Material av Hole Jig	Anodiserad Aluminiumlegering	Anodiserad aluminium Legering
Förpackning	/	Verktygslåda i plast
dellista	Fig 30	Fig 40

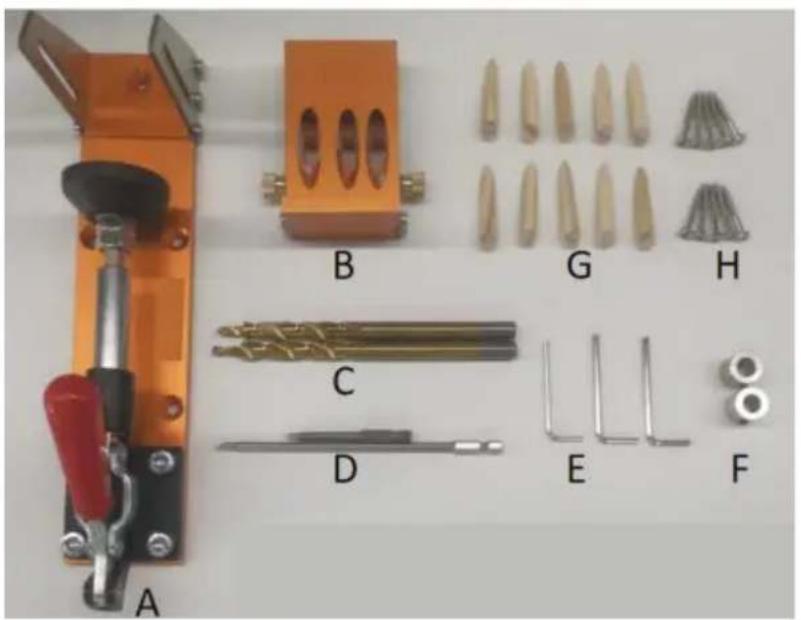

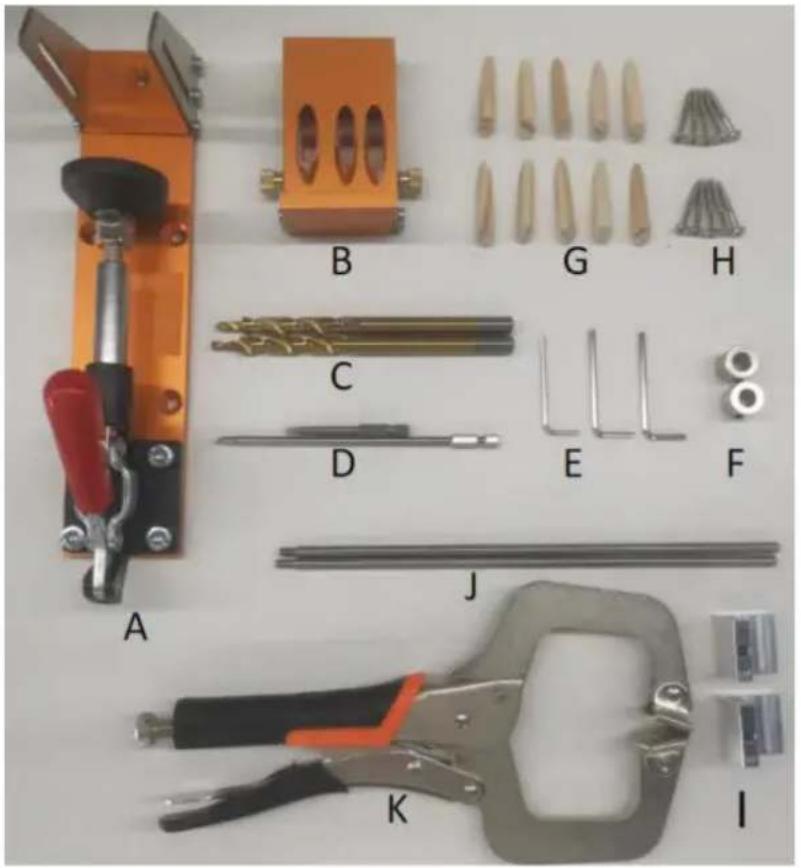

Strukturdiagram

D: 1 x 6" Cross Bits och 1 x 2-1/2" Cross Bits

E: 2 x insexnyckel

F: 2 x stoppkrage

G: 10 x Pocket Hole Plugs

H: 10 x skruvar

D: 1 x 6" Cross Bits och 1 x 2-1/2" Cross Bits

E: 2 x insexnyckel

F: 2 x stoppkrage

G: 10 x Pocket Hole Plugs

H: 10 x skruvar

I: 2 x glidblock

J: 2 x förlängda stavar

K: 1 x klämtång

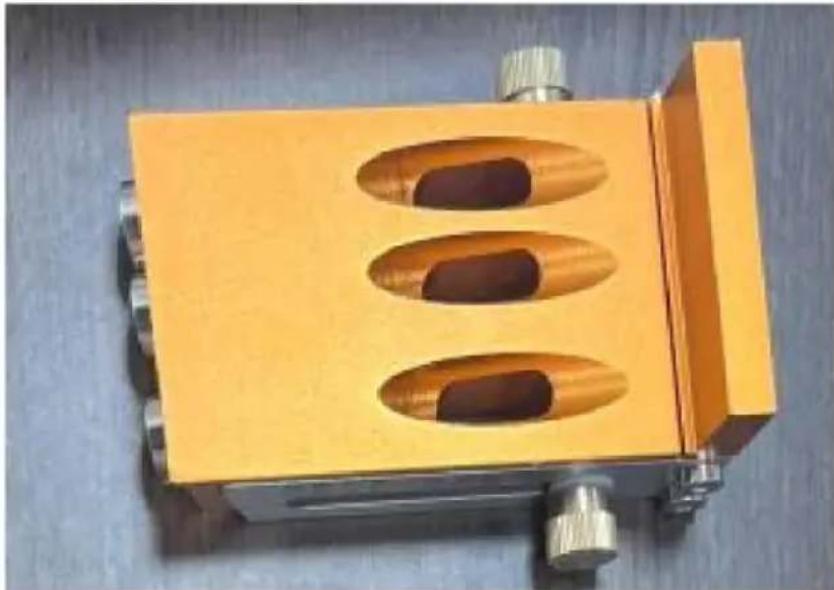

Montering och användning 1. Enkelhålsjigg

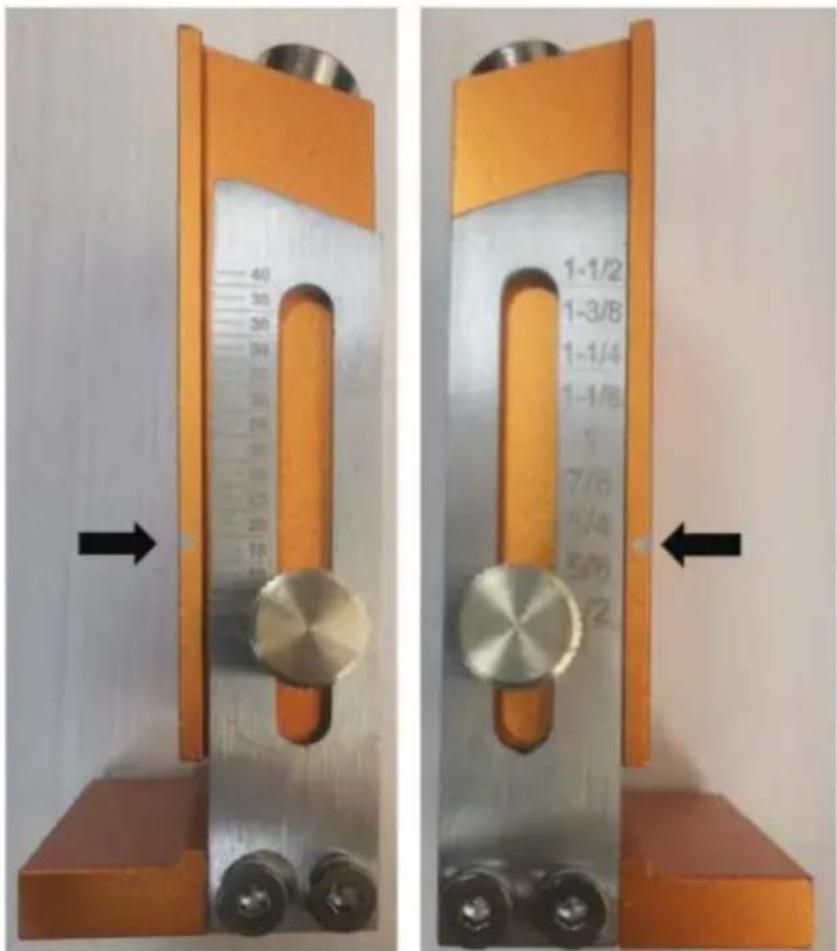

1.1 Justerbar tjockleksinställning Mät tjockleken

på din bräda. Markeringarna är i både imperialistiska och metriska enheter. Du kan snabbt justera skjutreglagets höjd efter brädets tjocklek. Låsa skruvarna och ställa in dem till lämplig tjocklek.

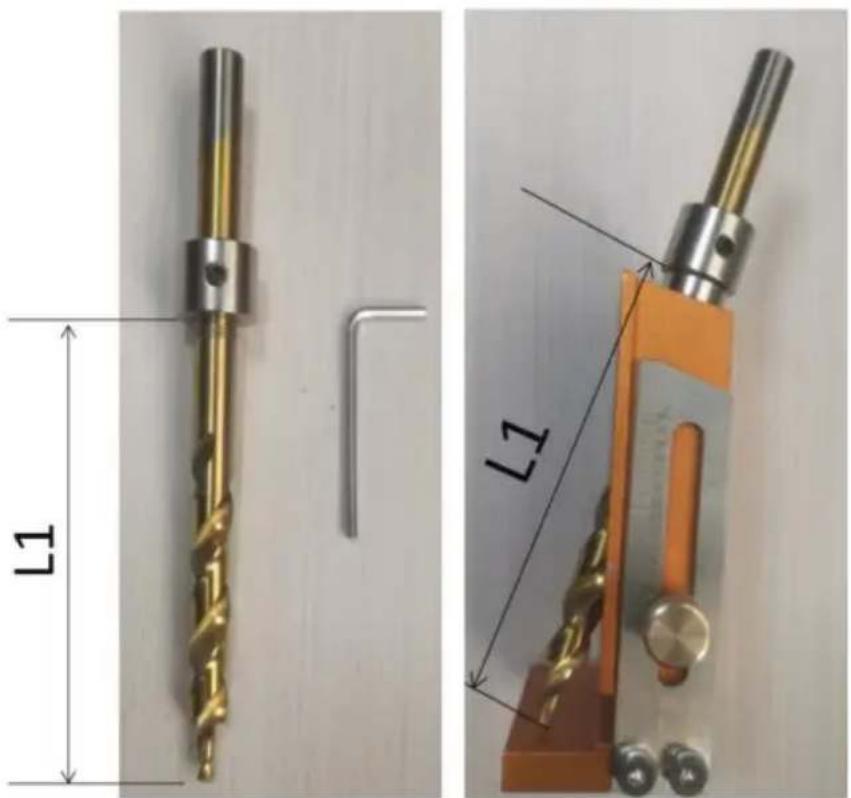

1.2 Justera hålets djup Stoppkragen är låst på borrkronorna i en position lika med som visat L1.

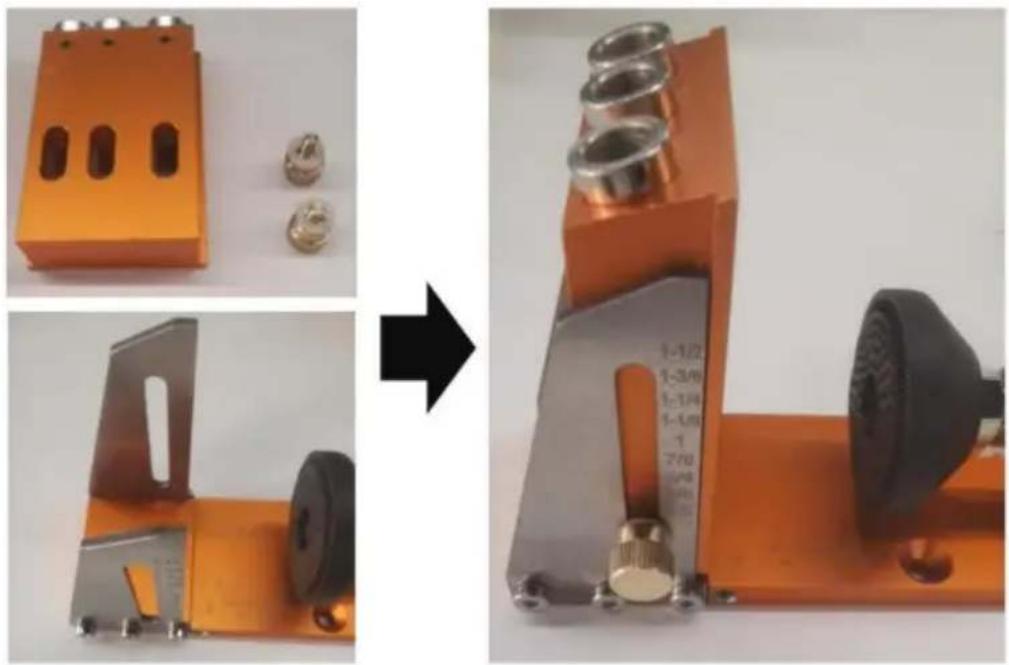

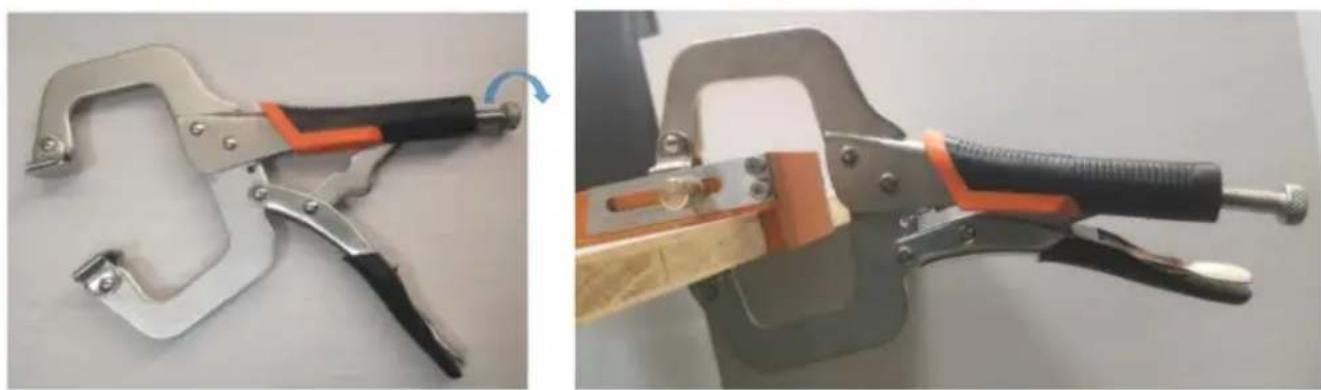

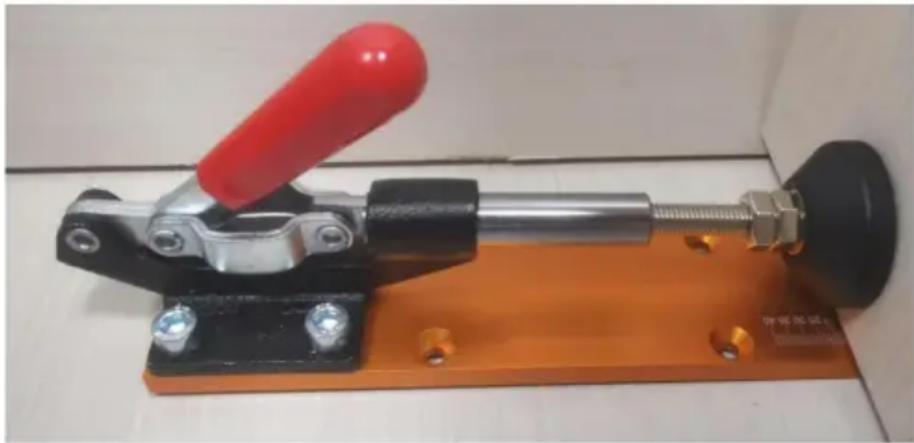

1.3 Snabbfäste Justera

öppningsstorleken på tängen med bulten (något mindre än tjockleken på plattan och fixturen tillsammans). Om du trycker på avtryckaren fixeras klämman.

Borra hålets djup tills bromsringen stannar.

Observera att borrkraftens riktning är parallell med pilothålet. Kontinuerlig drift under lång tid kommer att leda till att pilothålet värms upp och till nackdelen med livslängd.

Montera jiggsatsen enligt bilden nedan.

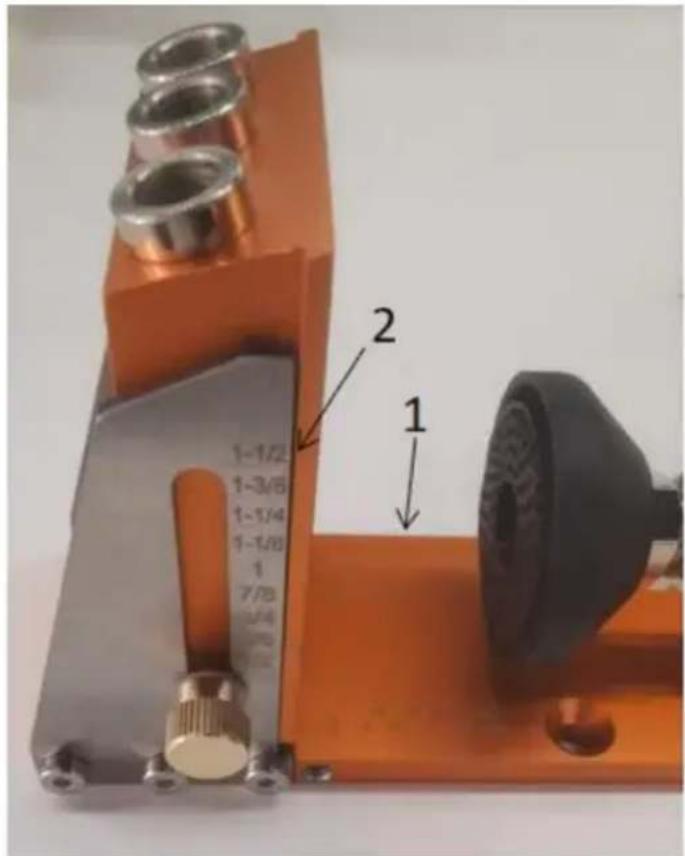

2.2 Justerbar tjockleksinställning

Markeringar finns i både imperialistiska och metriska enheter.

Justera längden på fotkupan och tryck ner brädan, som markering 1, tjockleken på brädan kan mätas.

Som markering 2 kan du snabbt justera skjutreglagets höjd efter brädans tjocklek. Låsa skruvarna och ställa in dem till lämplig tjocklek.

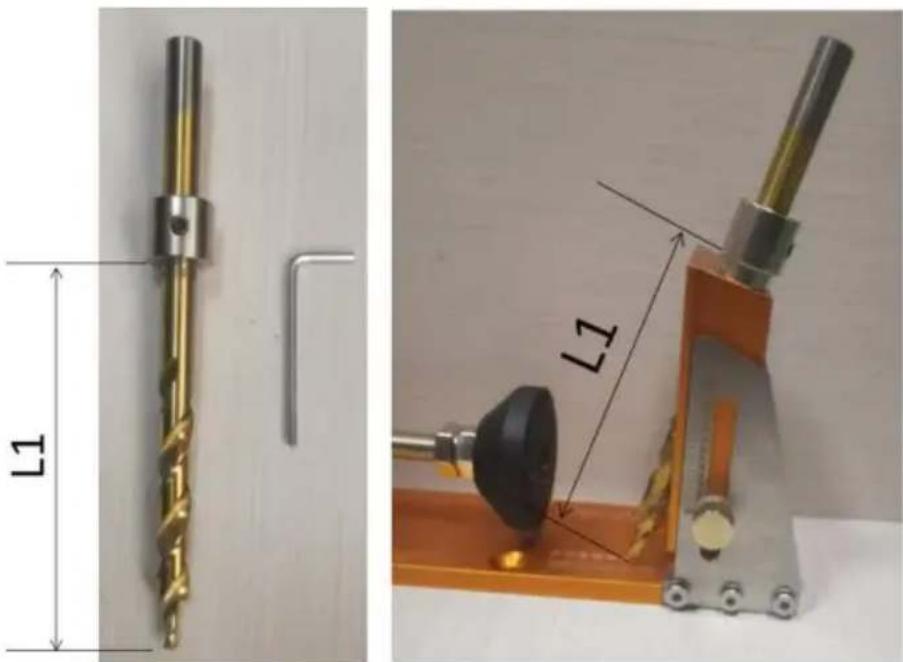

2.3 Justera hålets djup Stoppkragen är läst på borrkronorna i en position som visas L1.

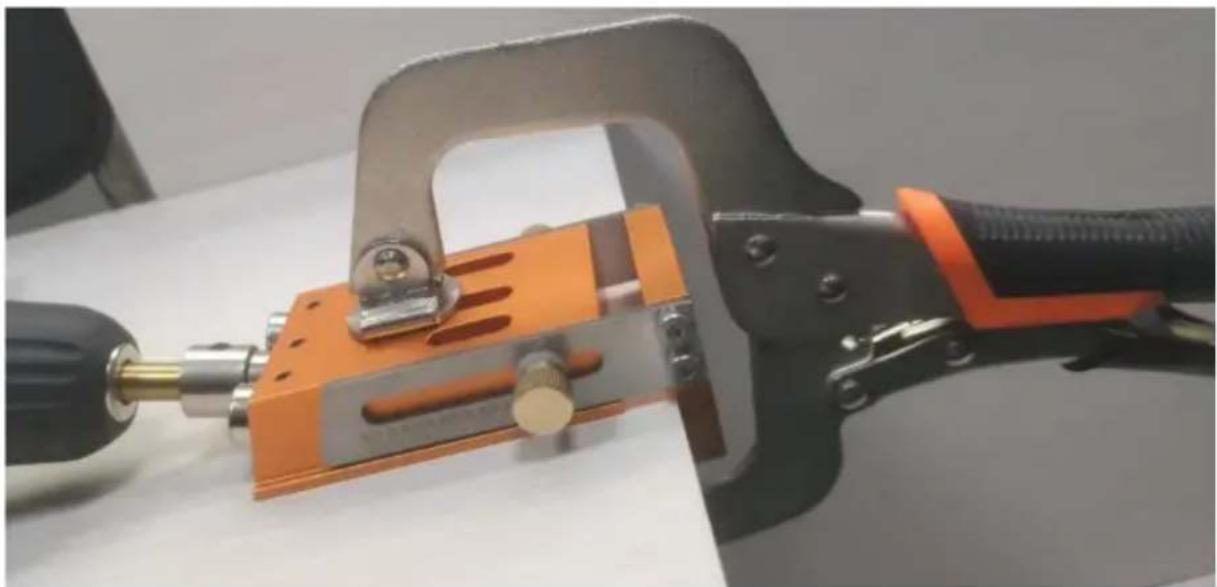

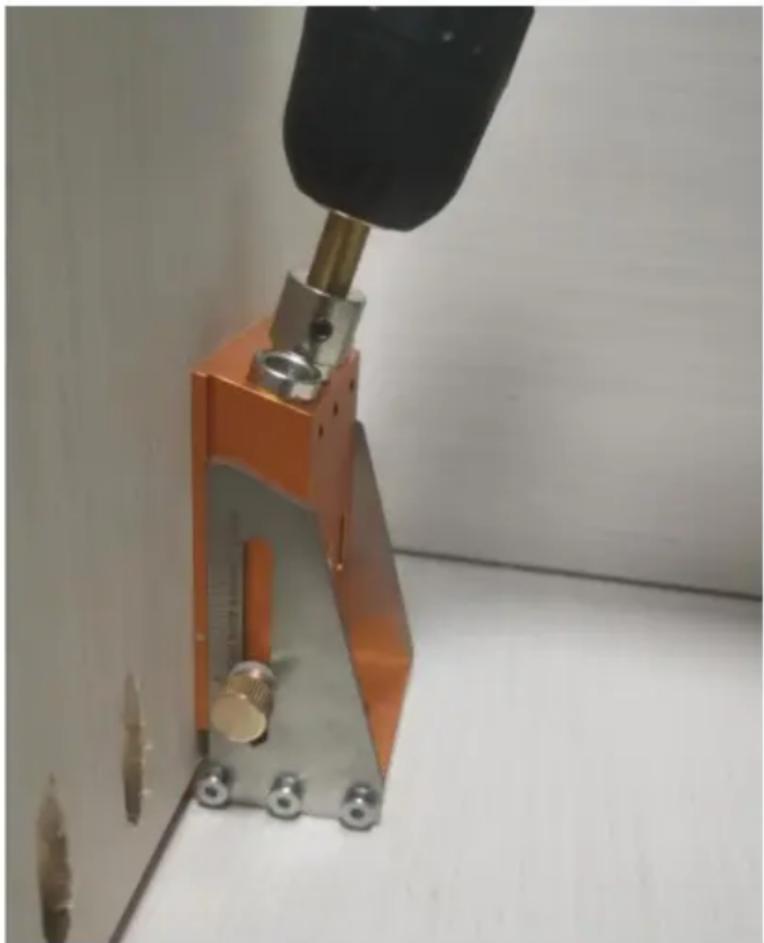

2.4 Snabbfixtur

Borra hålets djup tills bromsringen stannar.

Observera att borrkraftens riktning är parallell med pilothålet. Kontinuerlig drift under lång tid kommer att leda till att pilothålet värms upp och till nackdelen med livslängd.

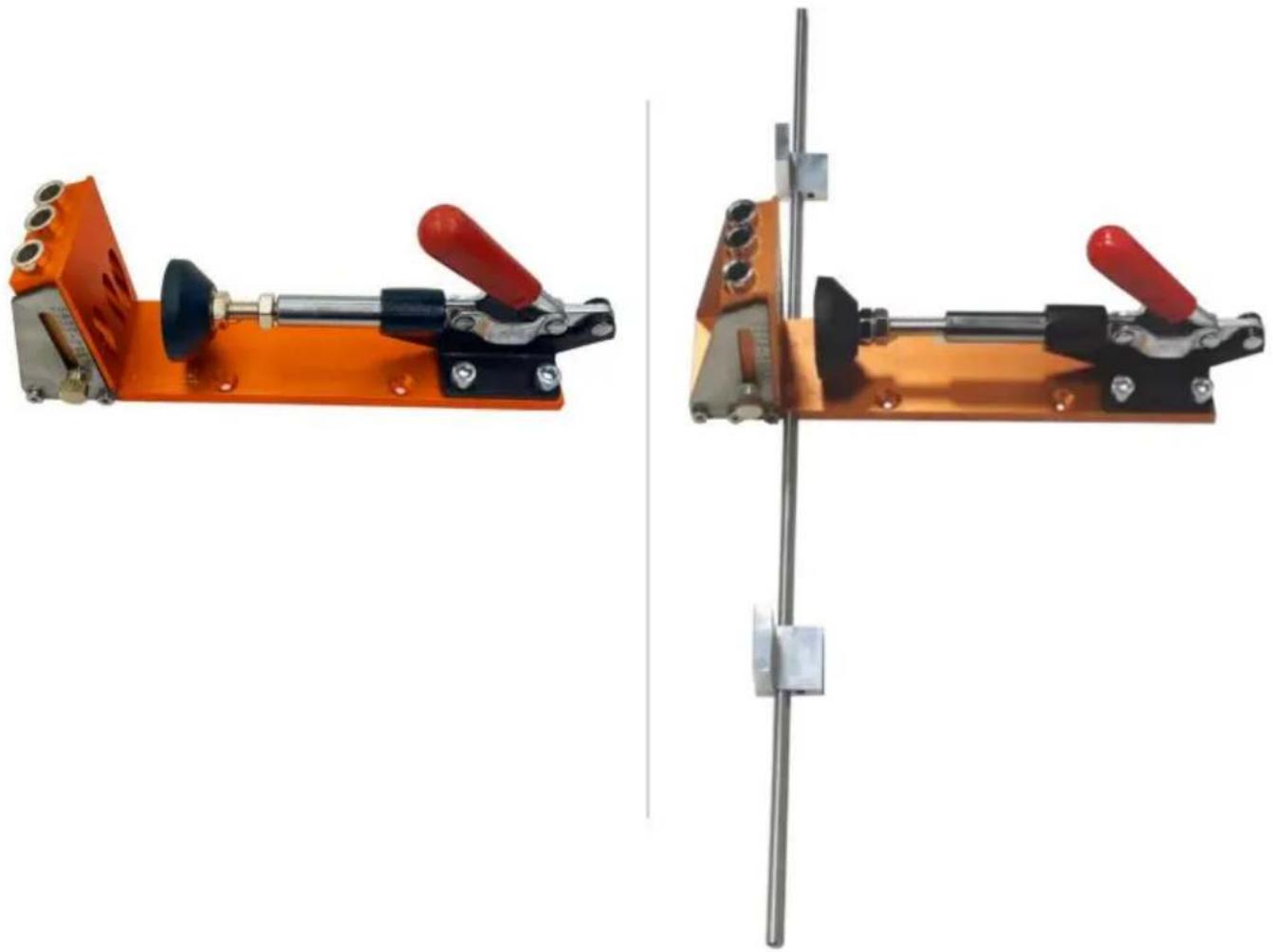

Förutom att inkludera funktionaliteten hos XRS030, lägger XRS040 även till förlängningsmöjligheter.

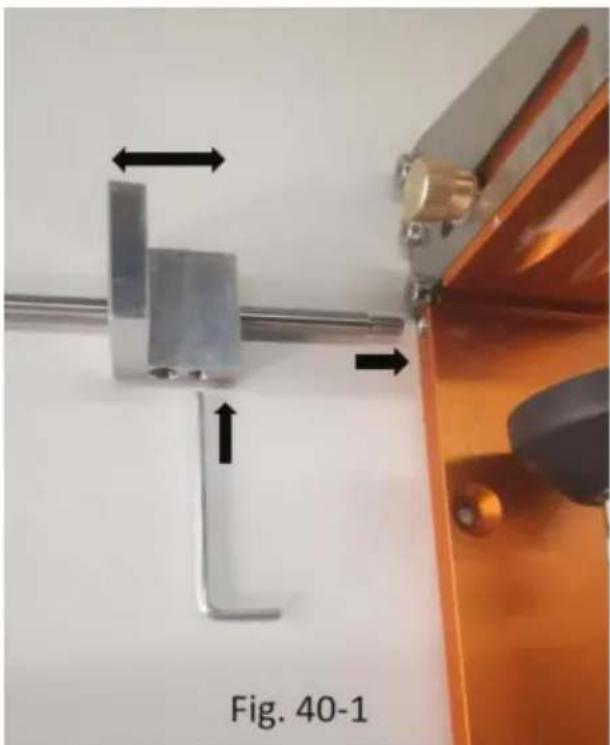

3.1 glidblock och förlängda stänger Fig40-1

och Fig 40-2 två olika monteringar. Pilen y är skruvarnas riktning. Slidarens position kan flyttas horisontellt efter dina behov.

Problem	Skäl	Lösning
Det finns grader runt omkring hålet.	Denna hastighet är för låg.	Justera rotationen hastigheten på skruvmejsel.
Hålet var genomborrat.	1. Hålet borrades för djupt.2. Håljiggen är det inte säkrad. säkrad.	1. Justera stoppet krage till rätt position på borrkronan.2. Använd tängen för att se till att verktyget är det3. Köp skruvarna av lämplig längd

Underhåll 1. Se

till att borrningen är parallell med kraftriktningen, hålhylsan är inte lätt att bära.

1. Torka av den rostskyddande oljan efter användning av borren för att undvika rost.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: VEVOR STORE INC, 9448 RINCHMOND PL #E

RANCHO CUCAMONGA, Kalifornien, 91730 USA

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Teknisk support och e-garanticertifikat
